Пристрій для нагрівання теплоносія

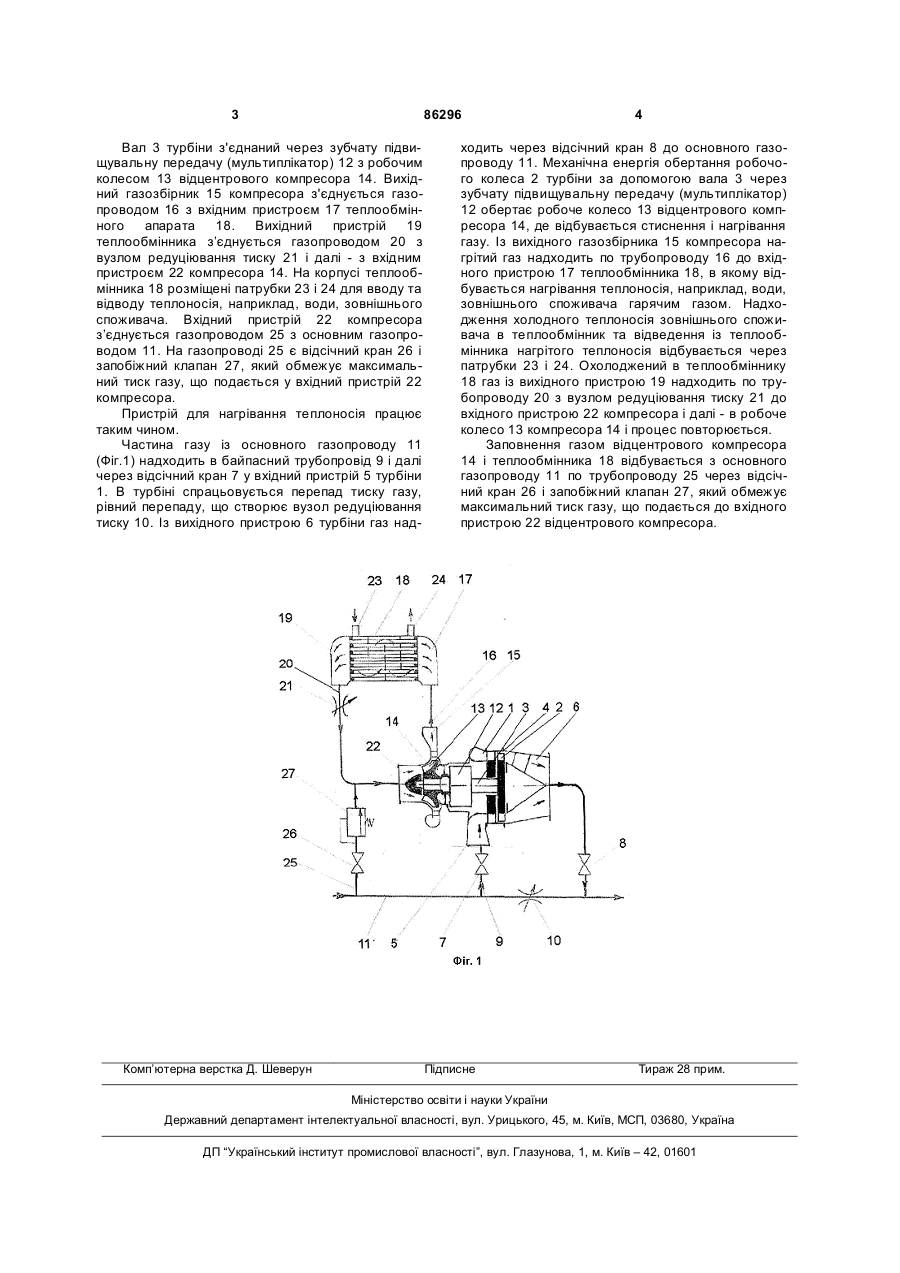

Пристрій для нагрівання теплоносія, що містить газову турбіну осьову або доцентрову, яка діє за рахунок використання надлишкової енергії газу на газорозподільних пунктах і яка підключена до трубопроводу, паралельного вузлу редукування, в байпасному трубопроводі, який відрізняється тим, що в одному герметичному корпусі розміщене робоче колесо газової турбіни, яке з'єднане через зубчату підвищувальну передачу з робочим колесом відцентрового компресора, в якому відбувається стиснення та нагрівання газу, що подається в теплообмінний апарат для нагрівання теплоносія, наприклад води, зовнішнього споживача, причому газ для заповнення відцентрового компресора і теплообмінника відбирається з основного газопроводу. (19) (21) a200708876 (22) 01.08.2007 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) ЧЕРНИХ АНАТОЛІЙ ПЕТРОВИЧ, UA, ШОШИН ЮРІЙ СЕРГІЙОВИЧ, UA, ХМЕЛИК БОРИС ЯКОВИЧ, UA (73) ЧЕРНИХ АНАТОЛІЙ ПЕТРОВИЧ, UA, ШОШИН ЮРІЙ СЕРГІЙОВИЧ, UA, ХМЕЛИК БОРИС ЯКОВИЧ, UA (56) UA 84187, 25.09.2008 UA 67465, 15.06.2004 GB 652217, 18.04.1951 GB 652218, 18.04.1951 RU 49960, 10.12.2005 GB 652162, 15.04.1951 3 86296 Вал 3 турбіни з'єднаний через зубчату підвищувальну передачу (мультиплікатор) 12 з робочим колесом 13 відцентрового компресора 14. Вихідний газозбірник 15 компресора з'єднується газопроводом 16 з вхідним пристроєм 17 теплообмінного апарата 18. Вихідний пристрій 19 теплообмінника з’єднується газопроводом 20 з вузлом редуціювання тиску 21 і далі - з вхідним пристроєм 22 компресора 14. На корпусі теплообмінника 18 розміщені патрубки 23 і 24 для вводу та відводу теплоносія, наприклад, води, зовнішнього споживача. Вхідний пристрій 22 компресора з’єднується газопроводом 25 з основним газопроводом 11. На газопроводі 25 є відсічний кран 26 і запобіжний клапан 27, який обмежує максимальний тиск газу, що подається у вхідний пристрій 22 компресора. Пристрій для нагрівання теплоносія працює таким чином. Частина газу із основного газопроводу 11 (Фіг.1) надходить в байпасний трубопровід 9 і далі через відсічний кран 7 у вхідний пристрій 5 турбіни 1. В турбіні спрацьовується перепад тиску газу, рівний перепаду, що створює вузол редуціювання тиску 10. Із вихідного пристрою 6 турбіни газ над Комп’ютерна верстка Д. Шеверун 4 ходить через відсічний кран 8 до основного газопроводу 11. Механічна енергія обертання робочого колеса 2 турбіни за допомогою вала 3 через зубчату підвищувальну передачу (мультиплікатор) 12 обертає робоче колесо 13 відцентрового компресора 14, де відбувається стиснення і нагрівання газу. Із вихідного газозбірника 15 компресора нагрітий газ надходить по трубопроводу 16 до вхідного пристрою 17 теплообмінника 18, в якому відбувається нагрівання теплоносія, наприклад, води, зовнішнього споживача гарячим газом. Надходження холодного теплоносія зовнішнього споживача в теплообмінник та відведення із теплообмінника нагрітого теплоносія відбувається через патрубки 23 і 24. Охолоджений в теплообміннику 18 газ із вихідного пристрою 19 надходить по трубопроводу 20 з вузлом редуціювання тиску 21 до вхідного пристрою 22 компресора і далі - в робоче колесо 13 компресора 14 і процес повторюється. Заповнення газом відцентрового компресора 14 і теплообмінника 18 відбувається з основного газопроводу 11 по трубопроводу 25 через відсічний кран 26 і запобіжний клапан 27, який обмежує максимальний тиск газу, що подається до вхідного пристрою 22 відцентрового компресора. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
