Пристрій для гартування молольних куль

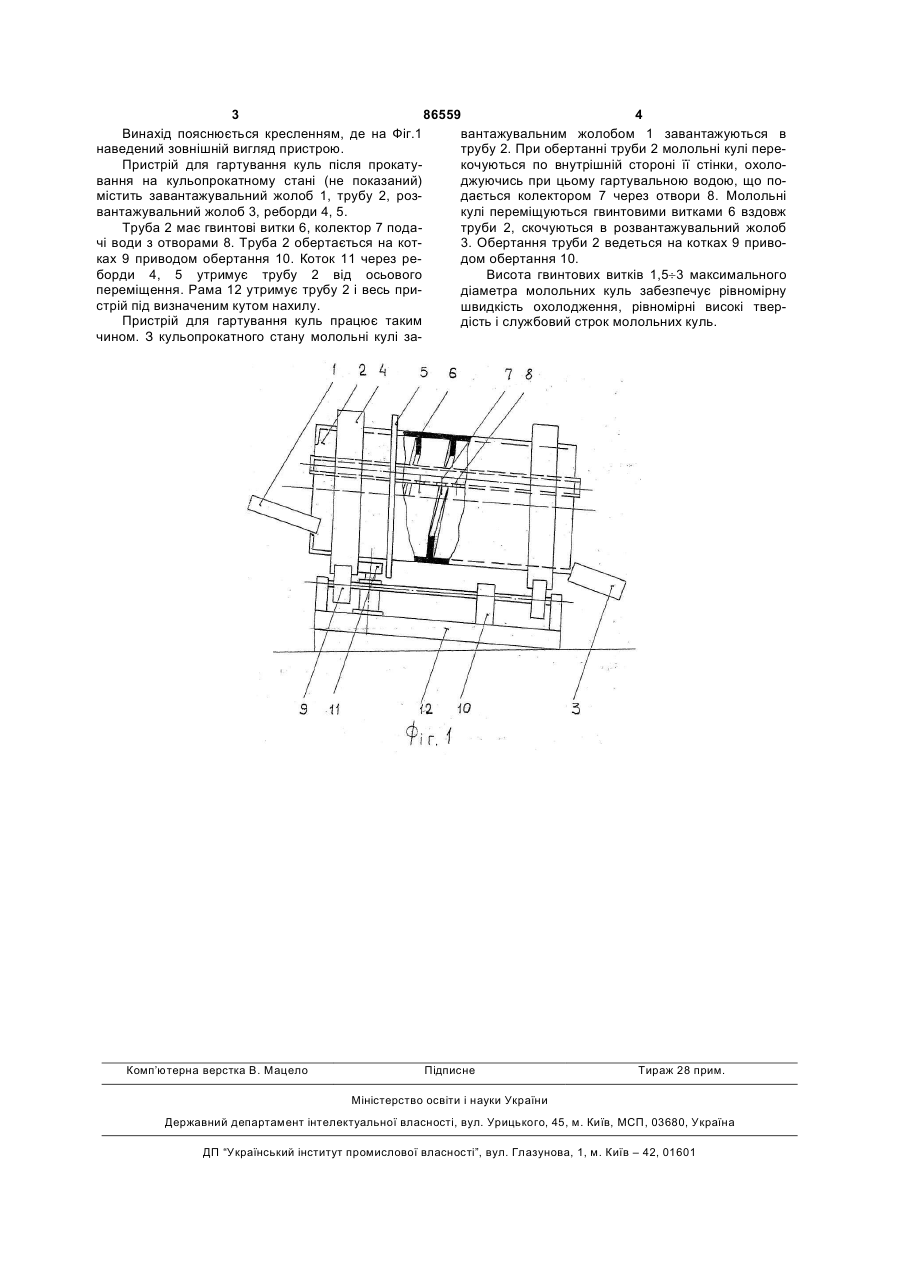

Пристрій для гартування молольних куль, який містить трубу з приводом обертання, внутрішніми гвинтовими витками, завантажувальним і розвантажувальним жолобами та колектором, який відрізняється тим, що висота гвинтових витків становить 1,5÷3 максимального діаметра молольних куль. (11) Винахід стосується термічної обробки в металургії і може бути застосованим для гартування молольних куль із сталі в технологічному потоці кульопрокатного стану. Відомий пристрій для гартування молольних куль містить між завантажувальних жолобом і похилим конвеєром в ванні трубу з приводом обертання, що має на внутрішній стінці гвинтові витки [Авт. свід. СРСР №83821, С21D9/36, 1981]. Недоліками пристрою є нерівномірна швидкість охолодження виробів в ванні, що не забезпечує рівномірну високу твердість і службовий строк молольних куль. Найближчим до винаходу, що заявляється, є пристрій для гартування молольних куль, що містить трубу з внутрішніми гвинтовими витками, приводом обертання і колектором для подавання охолоджувальної води [Авт.свід. СРСР №688525, С21D1/62, 1979 – найближчий аналог]. Суттєвими ознаками прототипу, які збігаються з суттєвими ознаками винаходу, є труба з приводом обертання, що має на внутрішній стінці гвинтові витки і колектор для подавання охолоджувальної води. Недоліком прототипу є недостатня висота гвинтових витків, що приводе до неповного покриття виробів охолоджувальною водою, нерівномірного охолодження виробів, що знижує якість молольних куль. SU, 881135, A2, 15.11.1981 SU, 831821, A1, 27.05.1981 SU, 688525, A, 30.07.1979 JP, 57051218, A, 26.03.1982 UA (21) a200810971 (22) 08.09.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ЗЕЛІКОВИЧ ОЛЕКСАНДР ЯКОВИЧ, UA, БУГА ІЛЛЯ ДМИТРОВИЧ, UA, РОМАНЕНКО ВОЛОДИМИР ІЛЛІЧ, UA, НАГОРНЯК ВІТАЛІЙ ФЕДОРОВИЧ, UA, МОСЬПАН ВЯЧЕСЛАВ ВІКТОРОВИЧ, UA, АНТОНОВ ЮРІЙ ГРИГОРОВИЧ, UA, БАБЕНКО ВАДИМ ВАСИЛЬОВИЧ, UA, ОЛІЙНИК ЮРІЙ КОСТЯНТИНОВИЧ, UA (73) ЗЕЛІКОВИЧ ОЛЕКСАНДР ЯКОВИЧ, UA (56) SU, 1749270, A2, 23.07.1992 2 (19) 1 3 86559 4 Винахід пояснюється кресленням, де на Фіг.1 вантажувальним жолобом 1 завантажуються в наведений зовнішній вигляд пристрою. трубу 2. При обертанні труби 2 молольні кулі переПристрій для гартування куль після прокатукочуються по внутрішній стороні її стінки, охоловання на кульопрокатному стані (не показаний) джуючись при цьому гартувальною водою, що помістить завантажувальний жолоб 1, трубу 2, роздається колектором 7 через отвори 8. Молольні вантажувальний жолоб 3, реборди 4, 5. кулі переміщуються гвинтовими витками 6 вздовж Труба 2 має гвинтові витки 6, колектор 7 податруби 2, скочуються в розвантажувальний жолоб чі води з отворами 8. Труба 2 обертається на кот3. Обертання труби 2 ведеться на котках 9 привоках 9 приводом обертання 10. Коток 11 через редом обертання 10. борди 4, 5 утримує трубу 2 від осьового Висота гвинтових витків 1,5¸3 максимального переміщення. Рама 12 утримує трубу 2 і весь придіаметра молольних куль забезпечує рівномірну стрій під визначеним кутом нахилу. швидкість охолодження, рівномірні високі тверПристрій для гартування куль працює таким дість і службовий строк молольних куль. чином. З кульопрокатного стану молольні кулі за Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
