Картоплесаджалка

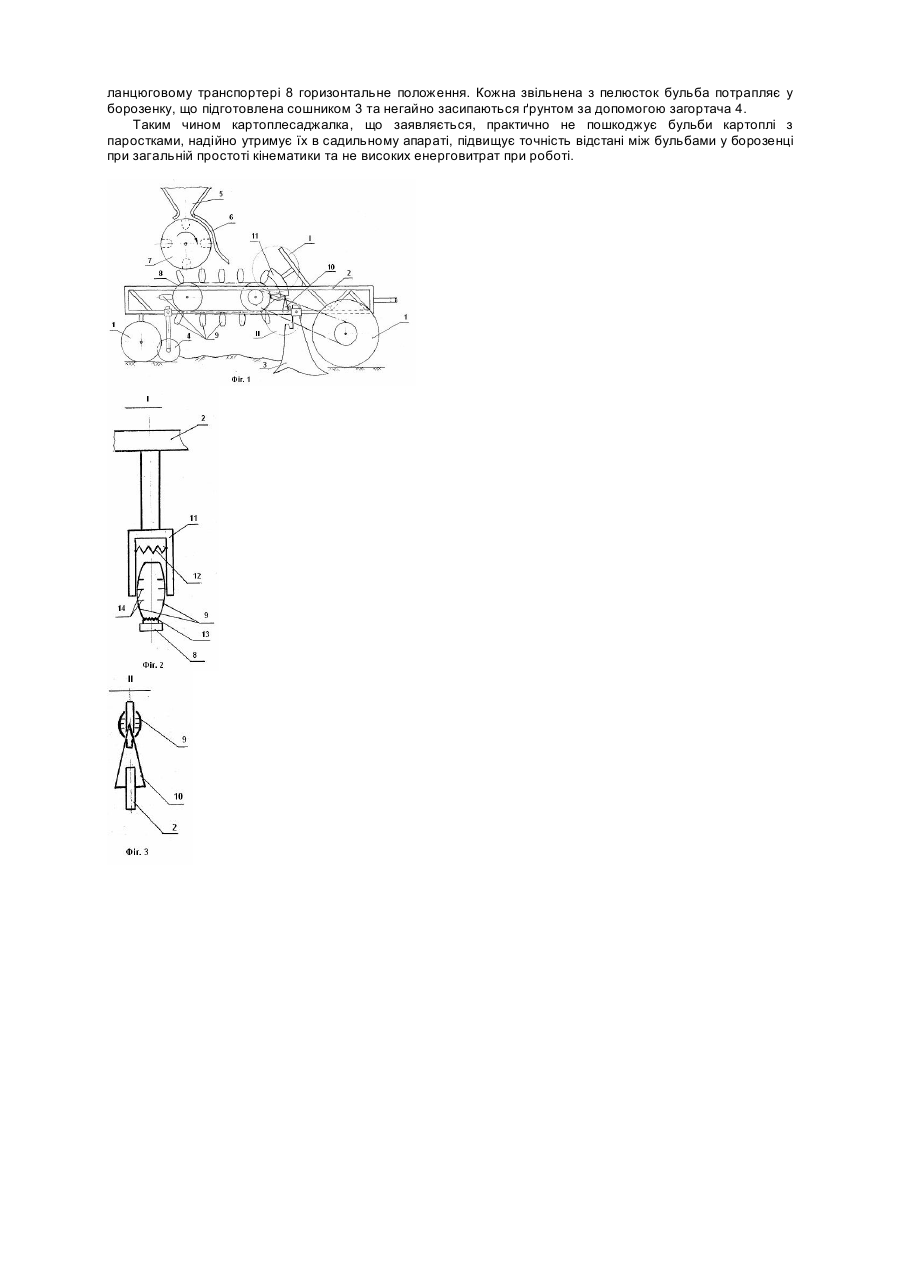

Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин, призначених для садіння картоплі рядковим методом. Відома картоплесаджалка типу КСМ-4, що застосовується для садіння не пророщених бульб картоплі гребеневим та без гребеневим рядковим методом з міжряддями 70см та одночасним внесенням у борозенки мінеральних добрив туковисівними апаратами. Конструкція таких картоплесаджалок містить раму з причіпним пристроєм, опорні та ходові колеса, основний і завантажувальний бункери, живильний ковш, садильний та туковисівний апарати, сошники, загортачі, розпушувачі. Такі картоплесаджалки достатньо широко застосовуються завдяки зручності обслуговування та доброї продуктивності [Див кн. Галоненко B.C., Войтюк Д.Г. Сільськогосподарські машини; К. Урожай. 1992р. 448с.]. Недоліком таких саджалок є те, що для садіння яровизованих бульб вони не придатні через спосіб надходження картоплі з бункера до живильного ковша та наявність ложечного пальцевого садильного апарату, який пошкоджує паростки. Відома також картоплесаджалка, яка містить бункер, живильний ковш, донні частини, що коливаються, садильні апарати з валом привода обертання апаратів та коливання донних частин, при цьому зверху частин днища бункера, що коливається, та живильного ковша розміщена еластична накладка, верхній кінець якої жорстко прикріплений до днища бункера. [Див. А.С. СРСР №1738123, МКЛ А01С9/04, 1990р.]. Недоліком такої саджалки є те, що постійні коливання даних частин бункера приводить до постійного коливання шару бульб, що контактують з його даними частинами коливальні процеси (вібрації) викликають пошкодження паростків при взаємоконтакті бульб та конструкцій. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є картоплесаджалка, яка містить встановлену на опорні колеса раму з розміщеним під нею сошником та загортачем, а над нею бункером з напрямним лотком і садильним апаратом розміщеним у приймальному вікні бункера, яке виконане на боковій поверхні останнього, при цьому сам бункер виконаний циліндричної або подібної до нього форми з можливістю повороту навколо горизонтальної осі, закріпленої на його боковій поверхні [Див декл. пат. України №33682 на винахід, МКВ А01С9/00, 9/04, 1999р.]. Суттєвим недоліком такої картоплесаджалки є те, що бункер ніколи не спорожнюється повністю без примусового очищення, а через надмірно високе розташування садильного апарату траєкторія польоту бульб картоплі велика і точність попадання у борозенку бульб картоплі знижується, можливість пошкодження паростків також підвищується, крім того збільшуються енерговитрати на повертання бункера в початковому етапі роботи картоплесаджалки, (тобто тоді, коли бункер заповнений картоплею практично повністю). Переміщення самопливом картопляних бульб до садильного апарату затрудняється через велику ймовірність зчеплення бульб між собою паростками. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є зменшення пошкоджень паростків бульб картоплі у процесі садіння шляхом зміни конструкції з отриманням нового технічного результату, що полягає у підвищенні точності відстані між бульбами у борозенці, що впливатиме на підвищення урожайності. Поставлене завдання вирішується таким чином. У відомій картоплесаджалці, що містить встановлену на опорні колеса раму з розміщеними під нею сошником та загортачем, а над нею бункером з напрямним лотком і садильним апаратом, розташованим у приймальному вікні бункера, згідно з корисною моделлю, що заявляється, садильний апарат виконаний у вигляді чарункуватого барабанного живильника та ланцюгового транспортера, спорядженого змонтованими еквідистантно та опозитно на ланцюзі підпружиненими один до одного пелюстками і лекалом-розкривачем пелюсток, а також пружинним пластинчастим притискачем, закріпленим до рами. Крім того, напрямний лоток для зменшення травмування бульб картоплі і запобігання зламу паростків на них виконаний у формі шарнірно закріпленої до вікна бункера пластини з еластичного матеріалу. А для надійного транспортування бульб картоплі при садінні на внутрішній поверхні пелюсток змонтовані голки. На креслення, що додаються, схематично показана картоплесаджалка. На Фіг.1 - її вигляд збоку, а на Фіг.2 і Фіг.3 - детальний вигляд вузлів I і II -відповідно. Картоплесаджалка містить опорні колеса 1, що розміщені під рамою 2 разом із сошником 3 та загортачем 4. Крім того вона містить розташовані над рамою 2 у технологічній послідовності бункер 5 з напрямним лотком 6 та чарунковий барабанний живильник 7, безпосередньо під яким змонтований ланцюговий транспортер 8 із розміщеними на ньому еквідистантно та опозитно один до одного пелюстками 9. Для розкривання пелюсток 9 на рамі 2 розміщено лекало-розкривач 10 та пластинчастий притискач 11, що споряджений пружиною 12 для покращення затиску бульб картоплі при їх транспортуванні від бункера 5 до борозенки у ґрунті, при цьому для більшої надійності утримки бульб пелюстки 9 підпружинені одне до одного (у парі) пружинкою 13, а на внутрішній поверхні кожного пелюстка змонтовані голки 14 (Фіг.2). Картоплесаджалка працює таким чином. При здійснені тягового зусилля на раму 2 будь яким засобом (наприклад, трактором) опорні колеса 1 завдяки кінематичному зв'язку із зіркою ланцюгового транспортера 8 приводить в рух садильний апарат з чарунковим барабанним живильником 7 включно (Кінематичний зв'язок на креслені не показаний). Бульби картоплі з бункера 5 потрапляють у окремі чарунки барабанного живильника 7 і, притримуючись еластичною пластиною напрямного лотка 6, потрапляють у пелюстки 9, якими і транспортуються спочатку до пластинчастого притискача 11, який надійно затискає бульби між пелюстками 9, голки яких 14 посилюють ефект підтримки. Звільнення бульб шляхом розкривання пелюсток 9 здійснюється лекаломрозкривачем 10. (Лекало-розкривач 10 являє собою трикутник, що утворений з пластинчатої смуги, зігнаної у трикутну форму). Пелюстки 9 при русі ланцюгового транспортера 8 наїжджають на лекало-розкривач 10 і плавно розводяться останнім в сторони, звільнюючи бульби в той момент, коли пелюстки 9 займають на ланцюговому транспортері 8 горизонтальне положення. Кожна звільнена з пелюсток бульба потрапляє у борозенку, що підготовлена сошником 3 та негайно засипаються ґрунтом за допомогою загортача 4. Таким чином картоплесаджалка, що заявляється, практично не пошкоджує бульби картоплі з паростками, надійно утримує їх в садильному апараті, підвищує точність відстані між бульбами у борозенці при загальній простоті кінематики та не високих енерговитрат при роботі.
