Обмотувальний провід з мінералополімерною ізоляцією

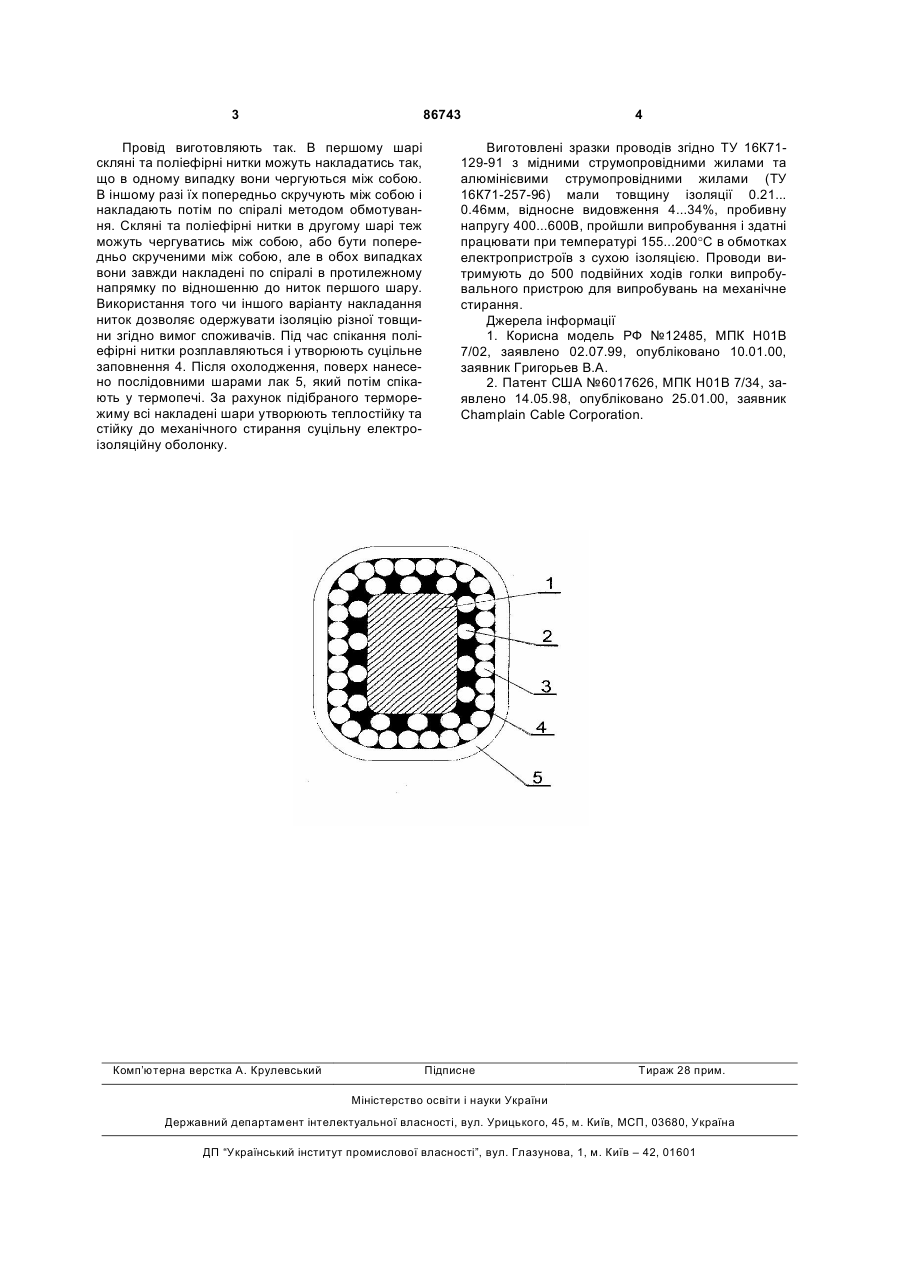

Обмотувальний провід з мінералополімерною ізоляцією, який містить струмопровідну жилу та ізоляцію, який відрізняється тим, що ізоляція являє собою перший шар скляних та поліефірних ниток і другий шар скляних або скляних та поліефірних ниток, принаймі два, нанесених поверх другого шару ниток, шари лаку, причому струмопровідна жила виготовлена з м'якої чи твердої мідної або алюмінієвої дротини, круглого чи прямокутного перерізу, в першому та другому шарах нанесені поліефірні нитки, які попередньо скручені між собою, або нанесені обмотуванням, паралельно по спіралях без скручування і чергуються між собою, обидва шари ниток спечені разом після їх накладання, кожен шар лаку нанесений послідовно після спікання його попереднього шару так, що разом всі шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну мінералополімерну оболонку. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованого винаходу є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею винаходу є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології безпечного виготовлення проводу. Відповідність критерію "новизна" запропонованому проводу забезпечує те, що ізоляція являє собою перший шар скляних та поліефірних ниток і другий шар скляних або скляних та поліефірних ниток, принаймні два, нанесених поверх другого шару ниток, шари лаку, причому струмопровідна жила виготовлена з м'якої чи твердої мідної або алюмінієвої дротини, круглого чи прямокутного перерізу, в першому та другому шарах нанесені поліефірні нитки попередньо скручені між собою, або нанесені обмотуванням, паралельно, по спіралях, без скручування і чергуються між собою, обидва шари ниток спечені разом після їх накладання, кожен шар лаку нанесений послідовно після спікання його попереднього шару так, що разом всі шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну мінералополімерну оболонку. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки властиві запропонованому проводу не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На кресленні наведено схематичне зображення проводу. Провід містить прямокутну або круглу струмопровідну жилу 1, виготовлену з м'якого чи твердого струмопровідного матеріалу (електротехнічна мідь або алюміній), перший шар скляних або поліефірних ниток 2, які чергуються між собою, другий шар скляних ниток 3, та шари лаку 5. (19) UA (11) 86743 (13) (21) 20041210042 (22) 07.12.2004 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, UA, НАУМЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", UA (56) RU 12485 U, 10.01.2000 RU 19205 U1, 10.08.2001 RU 29611 U1, 20.05.2003 US 2234560, 11.03.1941 US 4761520, 02.08.1988 US 6017626, 25.01.2000 EP 1376618 A2, 02.01.2004 C2 1 3 86743 Провід виготовляють так. В першому шарі скляні та поліефірні нитки можуть накладатись так, що в одному випадку вони чергуються між собою. В іншому разі їх попередньо скручують між собою і накладають потім по спіралі методом обмотування. Скляні та поліефірні нитки в другому шарі теж можуть чергуватись між собою, або бути попередньо скрученими між собою, але в обох випадках вони завжди накладені по спіралі в протилежному напрямку по відношенню до ниток першого шару. Використання того чи іншого варіанту накладання ниток дозволяє одержувати ізоляцію різної товщини згідно вимог споживачів. Під час спікання поліефірні нитки розплавляються і утворюють суцільне заповнення 4. Після охолодження, поверх нанесено послідовними шарами лак 5, який потім спікають у термопечі. За рахунок підібраного терморежиму всі накладені шари утворюють теплостійку та стійку до механічного стирання суцільну електроізоляційну оболонку. Комп’ютерна верстка А. Крулевський 4 Виготовлені зразки проводів згідно ТУ 16К71129-91 з мідними струмопровідними жилами та алюмінієвими струмопровідними жилами (ТУ 16К71-257-96) мали товщину ізоляції 0.21... 0.46мм, відносне видовження 4...34%, пробивну напругу 400...600В, пройшли випробування і здатні працювати при температурі 155...200°C в обмотках електропристроїв з сухою ізоляцією. Проводи витримують до 500 подвійних ходів голки випробувального пристрою для випробувань на механічне стирання. Джерела інформації 1. Корисна модель РФ №12485, МПК H01В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. 2. Патент США №6017626, МПК H01В 7/34, заявлено 14.05.98, опубліковано 25.01.00, заявник Champlain Cable Corporation. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
