Пневмогравітаційний сепаратор зерна

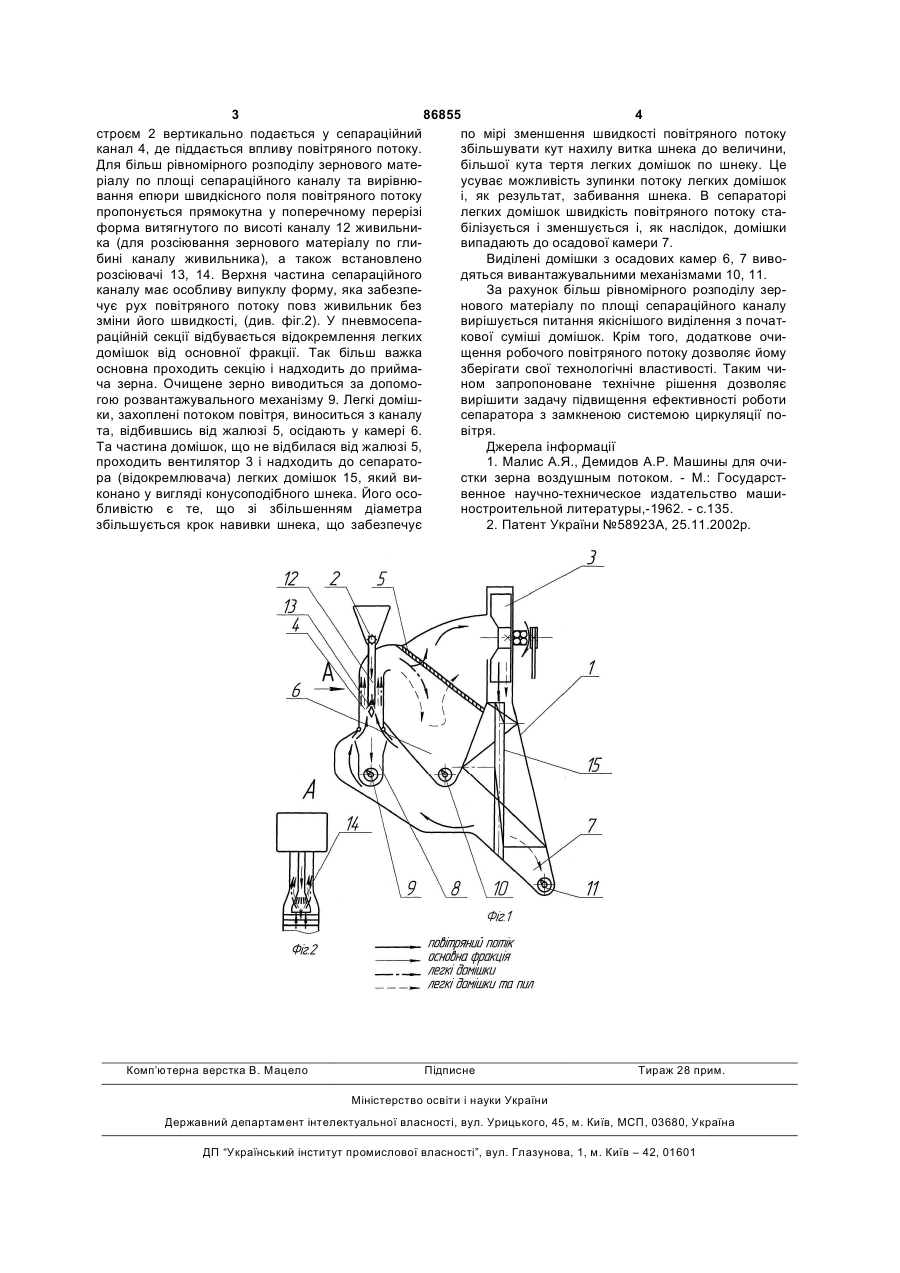

Пневмогравітаційний сепаратор зерна, що містить корпус, в який встановлено живильний пристрій, вентилятор, сепараційний канал, жалюзі, осадові камери, приймач зерна і розвантажувальні механізми, який відрізняється тим, що живильний пристрій устатковано витягнутим по висоті каналом прямокутної у поперечному перерізі форми, в сепараційному каналі встановлено розсіювачі зернового матеріалу, а за вентилятором розміщено відокремлювач легких домішок, виконаний у вигляді конусоподібного шнека з перемінним кроком. Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема для післязбирального очищення зерна. Відомі конструкції сепараторів зерна з замкненою системою циркуляції повітря складаються з вентилятора, сепараційного каналу, живильних пристроїв та осадових камер [1]. Недоліком таких сепараторів є досить низька якість і чіткість поділу зернового вороху. Найбільш близьким технічним рішенням до запропонованого сепаратора є пневмогравітаційний сепаратор, який виконано з однотипних послідовно розміщених модулів - пневмосепараційних секцій, що дозволяє послідовно виділити із зернової суміші легкі фракції [2]. Недоліком такого типу сепараторів є поступове накопичення в робочому повітряному потоці легких домішок і пилу, що призводить до втрати робочих властивостей повітряного потоку. Запропонований винахід вирішує задачу підвищення ефективності роботи сепаратора за рахунок більш якісного розподілення зернового матеріалу по площі сепараційного каналу, а також виділення легких домішок з зернового вороху та очищення повітря. Поставлена задача досягається завдяки тому, що у пневмогравітаційному сепараторі зерна живильний пристрій устатковано витягнутим по висоті каналом прямокутної у поперечному перерізі форми, в сепараційному каналі встановлено розсіювачі зернового матеріалу, а за вентилятором розміщено відокремлювач легких домішок, виконаний у вигляді конусоподібного шнека з перемінним кроком. Суть винаходу пояснюється кресленням, де на фіг.1 зображено принципову схему сепаратора, що пропонується; на фіг.2 - вид А на фіг.1. Пневмогравітаційний сепаратор включає корпус 1, в якому встановлено живильний пристрій 2, вентилятор 3, сепараційний канал 4, жалюзі 5, осадові камери 6,7, приймач зерна 8 і розвантажувальні механізми 9, 10, 11. Живильний пристрій устатковано витягнутим по висоті каналом 12 прямокутної у поперечному перерізі форми. В сепараційному каналі 4 встановлено розсіювачі зернового матеріалу 13,14. За вентилятором 3 розміщено відокремлювач легких домішок 15, виконаний у вигляді конусоподібного шнека з перемінним кроком. Пневмогравітаційний сепаратор зерна працює наступним чином. Зернова суміш живильним при (19) UA (11) 86855 (13) C2 (21) a200707999 (22) 16.07.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ПЕТРЕНКО МИКОЛА МИКОЛАЙОВИЧ, UA, ОНОПА ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) UA 58923 A, B07B4/02, 15.08.2003 SU 1722616 A1, 5B07B4/00, 30.03.1992. Бюл.№12 RU 2231400 С1, 7B07B4/02, 27.06.2004 RU 2199401 C2, 7B07B4/02, 27.02.2003 RU 2210205 C2, 7A01F12/44, B07B4/02, 20.08.2003 RU 2213632 C1, 7B07B4/02, 10.10.2003 SU 954117, 3B07B7/08, 30.08.1982. Бюл.№32 GB 522805, 27.06.1940 GB 748274, 25.04.1956 3 86855 4 строєм 2 вертикально подається у сепараційний по мірі зменшення швидкості повітряного потоку канал 4, де піддається впливу повітряного потоку. збільшувати кут нахилу витка шнека до величини, Для більш рівномірного розподілу зернового матебільшої кута тертя легких домішок по шнеку. Це ріалу по площі сепараційного каналу та вирівнюусуває можливість зупинки потоку легких домішок вання епюри швидкісного поля повітряного потоку і, як результат, забивання шнека. В сепараторі пропонується прямокутна у поперечному перерізі легких домішок швидкість повітряного потоку стаформа витягнутого по висоті каналу 12 живильнибілізується і зменшується і, як наслідок, домішки ка (для розсіювання зернового матеріалу по гливипадають до осадової камери 7. бині каналу живильника), а також встановлено Виділені домішки з осадових камер 6, 7 виворозсіювачі 13, 14. Верхня частина сепараційного дяться вивантажувальними механізмами 10, 11. каналу має особливу випуклу форму, яка забезпеЗа рахунок більш рівномірного розподілу зерчує рух повітряного потоку повз живильник без нового матеріалу по площі сепараційного каналу зміни його швидкості, (див. фіг.2). У пневмосепавирішується питання якіснішого виділення з початраційній секції відбувається відокремлення легких кової суміші домішок. Крім того, додаткове очидомішок від основної фракції. Так більш важка щення робочого повітряного потоку дозволяє йому основна проходить секцію і надходить до приймазберігати свої технологічні властивості. Таким чича зерна. Очищене зерно виводиться за допомоном запропоноване технічне рішення дозволяє гою розвантажувального механізму 9. Легкі домішвирішити задачу підвищення ефективності роботи ки, захоплені потоком повітря, виноситься з каналу сепаратора з замкненою системою циркуляції пота, відбившись від жалюзі 5, осідають у камері 6. вітря. Та частина домішок, що не відбилася від жалюзі 5, Джерела інформації проходить вентилятор 3 і надходить до сепарато1. Малис А.Я., Демидов А.Р. Машины для очира (відокремлювача) легких домішок 15, який вистки зерна воздушным потоком. - М.: Государстконано у вигляді конусоподібного шнека. Його осовенное научно-техническое издательство машибливістю є те, що зі збільшенням діаметра ностроительной литературы,-1962. - с.135. збільшується крок навивки шнека, що забезпечує 2. Патент України №58923А, 25.11.2002р. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
