Дозатор для пластичних мас

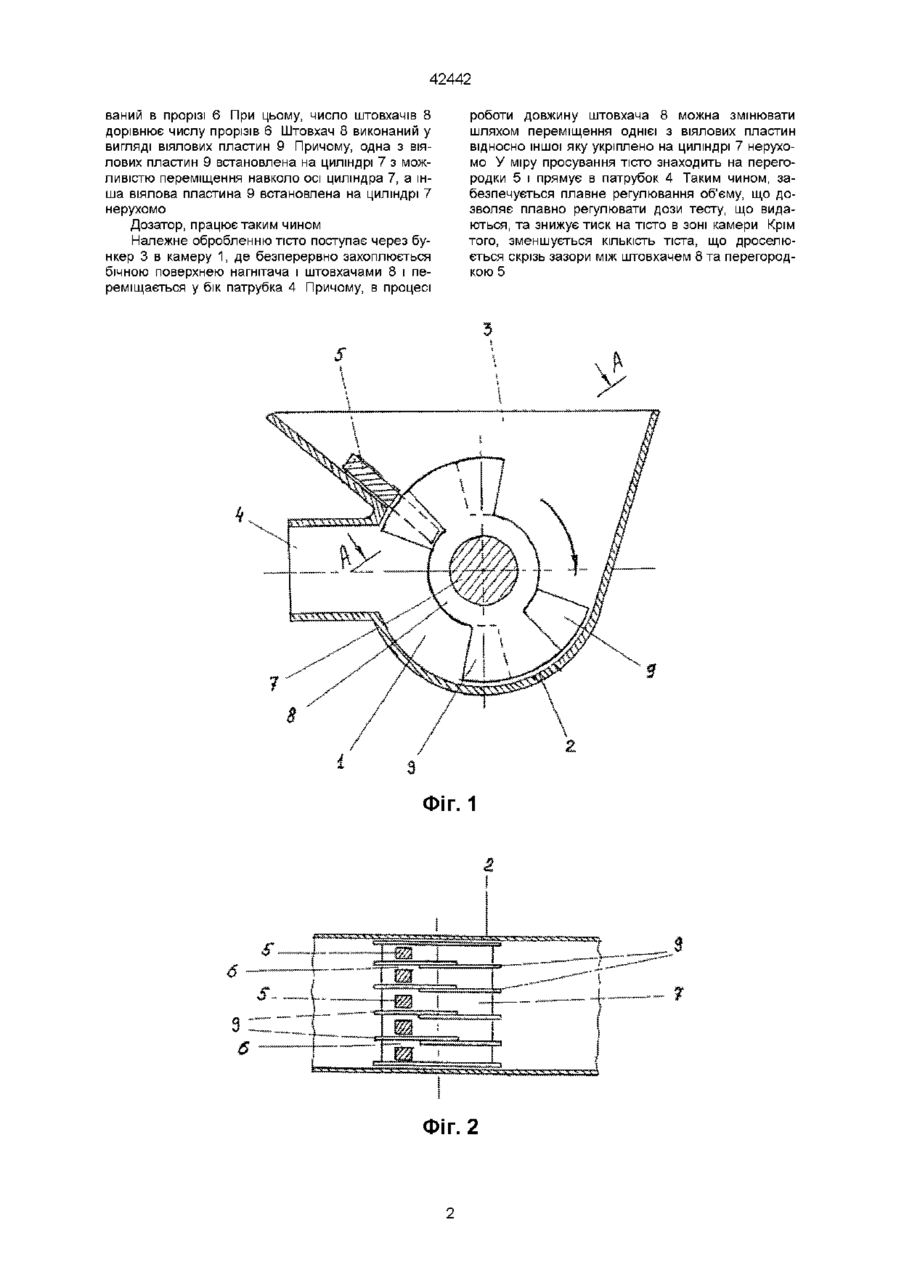

Дозатор для пластичних мас, що містить камеру, розташований в ній нагнітач, виконаний у вигляді циліндра з штовхачами і перегородку, яку встановлено на внутрішній СТІНЦІ камери та яка створює прорізі, в яких розташовано штовхачі, який відрізняється тим, що штовхачі виконано у вигляді попарних віялових пластин, які встановлено на циліндрі з можливістю зміни довжини штовхача та її фіксації Винахід відноситься до технологічного обладнання для дозування пластичних мас і може знайти застосування в хлібопекарної промисловості для дозування тесту або опари Відома тістоподільна машина А2-ХТН (див , наприклад, А А Михелев Справочник по хлебопекарному производству - Т 1, оборудование и тепловое хозяйство - М Пищевая промышленность 1972 - С 295) призначена для розподілу тесту на шматки для хліба і хлібобулочних виробів, що містить камеру з вміщеними в неї перегородкою і нагнітачем, виконаним у вигляді циліндра з штовхачами, утвореними виступами і взаємодіючими з перегородкою, встановленою з можливістю гойдання навколо осі паралельної осі циліндра, а також ділильну головку з дозуючими каналами Недоліком даного дозатора є нерівномірність Поставлену задачу вирішує дозатор для даних пластичних мас, та що містить камеру, розташований в ній нагнітач, виконаний у вигляді циліндра з штовхачами і перегородку, встановлену на внутрішній СТІНЦІ камери з проріззю, в якої розташовано штовхач, в якому відрізняльною особливістю є те, що штовхач виконано у вигляді віялових пластин, одні з яких встановлено на циліндрі а другі встановлено на циліндрі з можливістю переміщення навколо осі циліндра та с послідовною фіксацією Виконання штовхача в дозаторі для пластичних мас, у вигляді віялових пластин попарно, одну 3 яких встановлено на циліндрі, а другу встановлено на циліндрі з можливістю переміщення навколо осі циліндра, дозволяє плавно регулювати об'єм маси, що видається, за допомогою зміни довжини штовхача при розкритті віялових пластин Вказана сукупність ознак знаходиться в причинно наслідковому зв'язку з технічним результатом, що досягається і є необхідною і достатньої для рішення поставленої задачі Суть винаходу пояснюється прикладеними кресленнями, де схематично зображено на фіг 1 - поперечний переріз дозатора, фіг 2 - переріз по А-А з фіг 1 Дозатор для пластичних мас (див фіг 1-2) містить камеру 1, корпус 2 якої у верхній частині виконаний у вигляді бункера 3 для завантаження пластичної маси, а з боку забезпечений патрубком 4 для видачі порції пластичної маси Зверху над патрубком 4 на внутрішній СТІНЦІ камери 1 встановлена перегородка 5 Перегородка 5 може бути виконана як єдина пластина з прорізами 6 або у вигляді набору окремих пластин утворюючих прорізи 6 Всередині камери 1 встановлений нагнітач у вигляді циліндра 7 з штовхачем 8, який розташо навантажень на масу в КІНЦІ КОЖНОГО циклу нагні тання, а також багаторазова обробка маси, і як наслідок, зайве переминання маси Найбільш близьким рішенням є дозатор для борошняних пластичних мас (див, наприклад, опис до патенту № 11690 на винахід в Україні, МКВ А21305/04) що містить камеру, розташований в ній нагнітач, виконаний у вигляді циліндра з штовхачами і перегородку з прорізями, яку встановлено на внутрішній СТІНЦІ камери, та через прорізі якої проходять штовхачі Однак, даний дозатор не дозволяє в процесі виробництва регулювати об'єм дози пластичної маси, наприклад, тесту, а також наявністю значного тиску маси, що приводить до зниження схожості У основу винаходу поставлена задача створити конструкцію дозатора для пластичних мас, який дозволяв би плавно регулювати дозу маси, що видається при зниженні тиску на масу 42442 ваний в прорізі 6 При цьому, число штовхачів 8 дорівнює числу прорізів 6 Штовхач 8 виконаний у вигляді віялових пластин 9 Причому, одна з віялових пластин 9 встановлена на циліндрі 7 з можливістю переміщення навколо осі циліндра 7, а інша віялова пластина 9 встановлена на циліндрі 7 нерухомо Дозатор, працює таким чином Належне обробленню тісто поступає через бункер 3 в камеру 1, де безперервно захоплюється бічною поверхнею нагнітача і штовхачами 8 і переміщається у бік патрубка 4 Причому, в процесі роботи довжину штовхача 8 можна змінювати шляхом переміщення однієї з віялових пластин відносно іншої яку укріплено на циліндрі 7 нерухомо У міру просування тісто знаходить на перегородки 5 і прямує в патрубок 4 Таким чином, забезпечується плавне регулювання об'єму, що дозволяє плавно регулювати дози тесту, що видаються, та знижує тиск на тісто в зоні камери Крім того, зменшується КІЛЬКІСТЬ тіста, що дроселюється скрізь зазори між штовхачем 8 та перегородкою 5 ФІГ. 1 Фіг. 2 42442 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
