Полімерна композиція

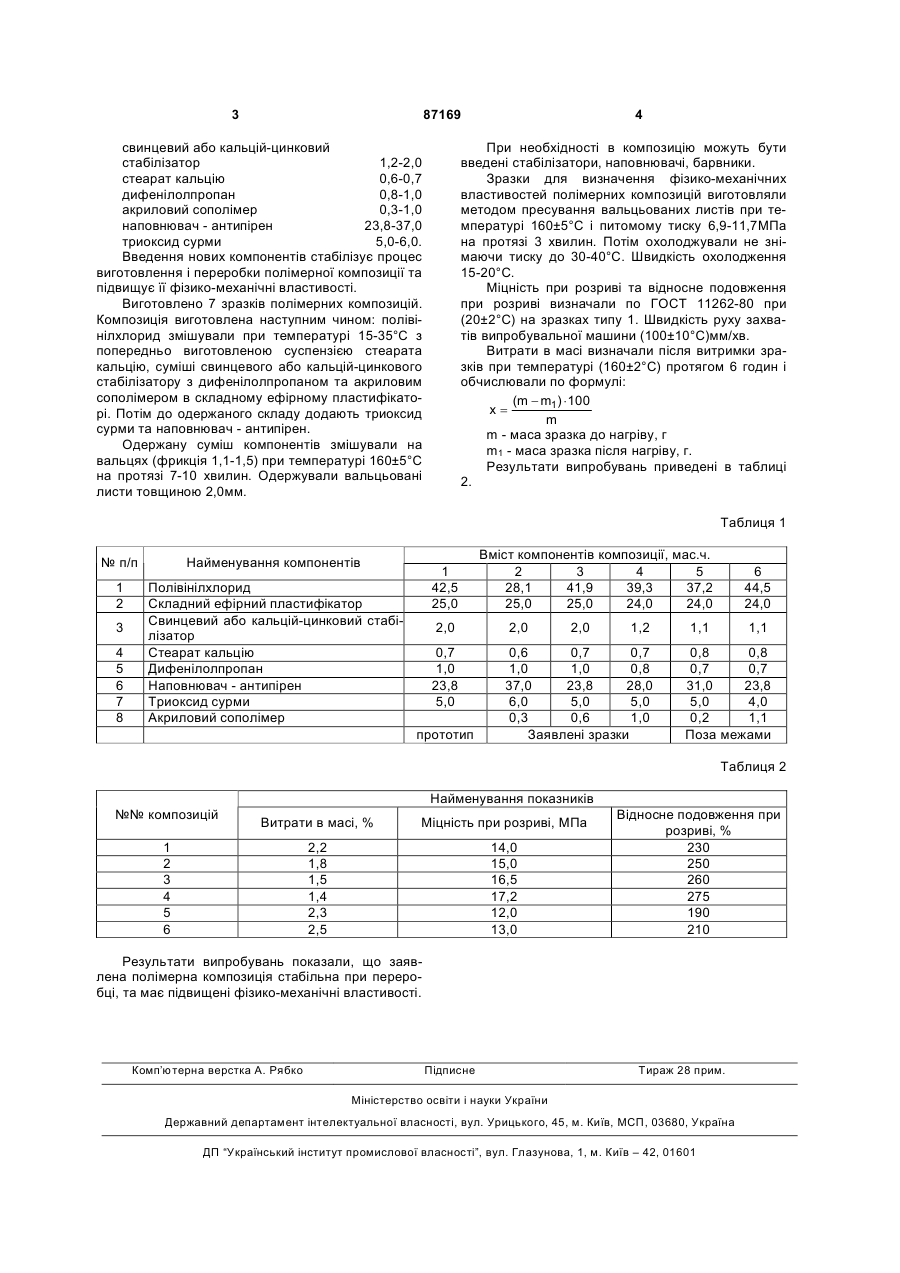

Полімерна композиція, що містить полівінілхлорид, складноефірний пластифікатор, свинцевий або кальцій-цинковий стабілізатор, стеарат кальцію, триоксид сурми, наповнювач-антипірен, яка відрізняється тим, що додатково містить суміш дифенілолпропану та акрилового співполімеру при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 28,1-41,9 складноефірний пластифікатор 24,0-25,0 свинцевий або кальцій-цинковий 1,2-2,0 стабілізатор стеарат кальцію 0,6-0,7 дифенілолпропан 0,8-1,0 акриловий співполімер 0,3-1,0 наповнювач-антипірен 23,8-37,0 триоксид сурми 5,0-6,0. UA (21) a200705733 (22) 23.05.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, НЕРОВНИЙ МИКОЛА ІВАНОВИЧ, ЧУЛЄЄВА ОЛЕНА ВОЛОДИМИРІВНА (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ" (56) UA 3795 U, 15.12.2004 SU 1 832 700 A1, 27.06.1996 RU 2 195 729 C1, 27.12.2002 JP 02218732, 31.08.1990 JP 63178156, 22.07.1988 SU 1 635 533 A1, 20.01.1996 C2 2 (19) 1 3 87169 свинцевий або кальцій-цинковий стабілізатор 1,2-2,0 стеарат кальцію 0,6-0,7 дифенілолпропан 0,8-1,0 акриловий сополімер 0,3-1,0 наповнювач - антипірен 23,8-37,0 триоксид сурми 5,0-6,0. Введення нових компонентів стабілізує процес виготовлення і переробки полімерної композиції та підвищує її фізико-механічні властивості. Виготовлено 7 зразків полімерних композицій. Композиція виготовлена наступним чином: полівінілхлорид змішували при температурі 15-35°С з попередньо виготовленою суспензією стеарата кальцію, суміші свинцевого або кальцій-цинкового стабілізатору з дифенілолпропаном та акриловим сополімером в складному ефірному пластифікаторі. Потім до одержаного складу додають триоксид сурми та наповнювач - антипірен. Одержану суміш компонентів змішували на вальцях (фрикція 1,1-1,5) при температурі 160±5°С на протязі 7-10 хвилин. Одержували вальцьовані листи товщиною 2,0мм. 4 При необхідності в композицію можуть бути введені стабілізатори, наповнювачі, барвники. Зразки для визначення фізико-механічних властивостей полімерних композицій виготовляли методом пресування вальцьованих листів при температурі 160±5°С і питомому тиску 6,9-11,7МПа на протязі 3 хвилин. Потім охолоджували не знімаючи тиску до 30-40°С. Швидкість охолодження 15-20°С. Міцність при розриві та відносне подовження при розриві визначали по ГОСТ 11262-80 при (20±2°С) на зразках типу 1. Швидкість руху захватів випробувальної машини (100±10°С)мм/хв. Витрати в масі визначали після витримки зразків при температурі (160±2°С) протягом 6 годин і обчислювали по формулі: (m - m1) × 100 x= m m - маса зразка до нагріву, г m1 - маса зразка після нагріву, г. Результати випробувань приведені в таблиці 2. Таблиця 1 № п/п Найменування компонентів 1 2 Полівінілхлорид Складний ефірний пластифікатор Свинцевий або кальцій-цинковий стабілізатор Стеарат кальцію Дифенілолпропан Наповнювач - антипірен Триоксид сурми Акриловий сополімер 3 4 5 6 7 8 1 42,5 25,0 Вміст компонентів композиції, мас.ч. 2 3 4 5 28,1 41,9 39,3 37,2 25,0 25,0 24,0 24,0 2,0 2,0 0,7 1,0 23,8 5,0 0,6 0,7 0,7 1,0 1,0 0,8 37,0 23,8 28,0 6,0 5,0 5,0 0,3 0,6 1,0 Заявлені зразки прототип 2,0 1,2 6 44,5 24,0 1,1 1,1 0,8 0,8 0,7 0,7 31,0 23,8 5,0 4,0 0,2 1,1 Поза межами Таблиця 2 Найменування показників №№ композицій Витрати в масі, % Міцність при розриві, МПа 2,2 1,8 1,5 1,4 2,3 2,5 14,0 15,0 16,5 17,2 12,0 13,0 1 2 3 4 5 6 Відносне подовження при розриві, % 230 250 260 275 190 210 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Комп’ютерна верстка А. Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
