Полімерна композиція

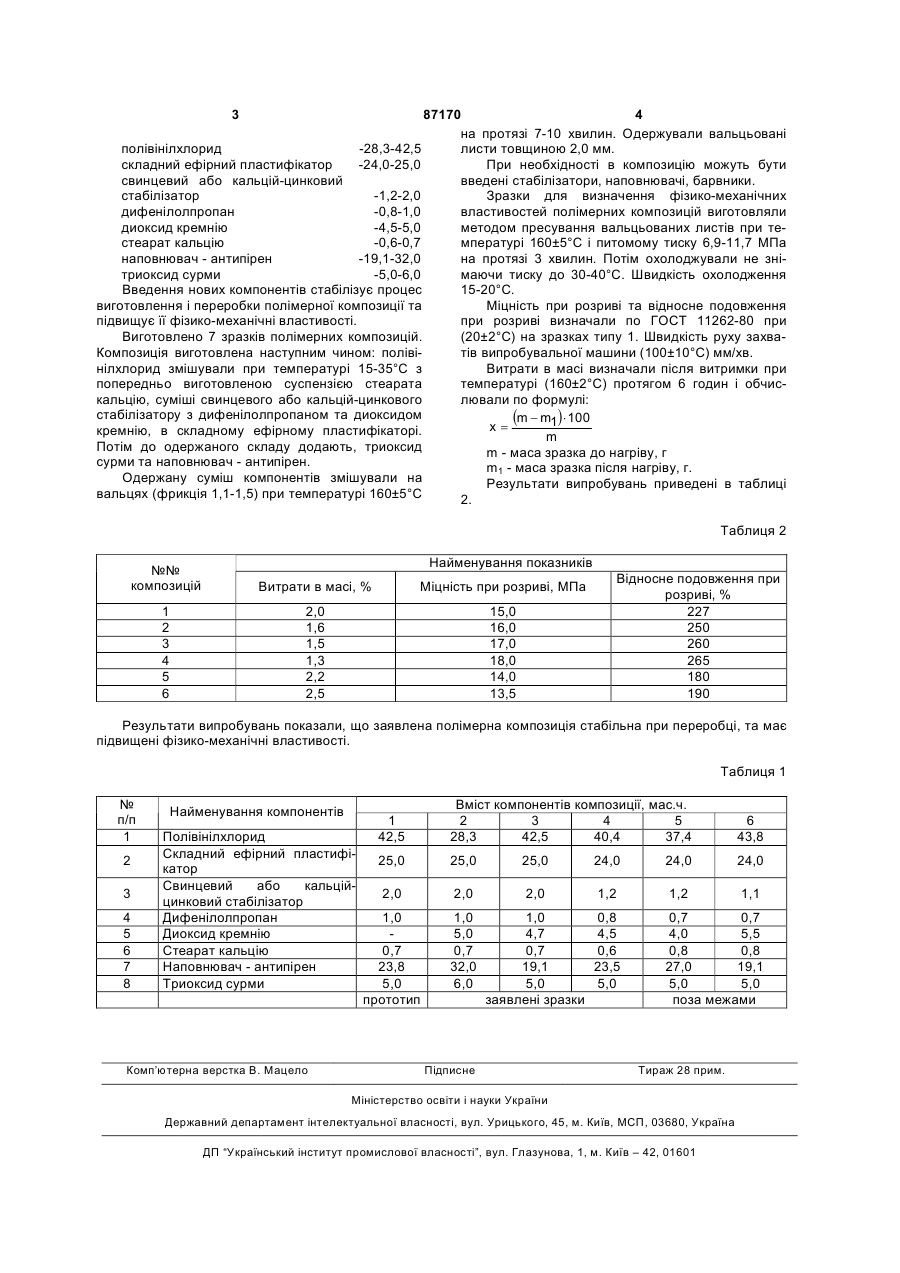

Полімерна композиція, що містить полівінілхлорид, складноефірний пластифікатор, свинцевий або кальцій-цинковий стабілізатор, стеарат кальцію, триоксид сурми, наповнювач - антипірен, яка відрізняється тим, що додатково містить суміш дифенілолпропану та діоксиду кремнію при наступному співвідношенні компонентів, мас. ч.: полівінілхлорид 28,3-42,5 складноефірний пластифікатор 24,0-25,0 свинцевий або кальцій-цинковий стабілізатор 1,2-2,0 дифенілолпропан 0,8-1,0 діоксид кремнію 4,5-5,0 стеарат кальцію 0,6-0,7 наповнювач - антипірен 19,1-32,0 триоксид сурми 5,0-6,0. UA (21) a200705734 (22) 23.05.2007 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, ЗОЛОТАРЬОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЧУЛЄЄВ ВОЛОДИМИР ЛЕОНІДОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ" (56) UA 3795 U, 15.12.2004 RU 2 299 223 C1, 20.05.2007 US 4 154 892, 15.05.1979 BG 108186U, 30.04.2005 C2 2 (19) 1 3 87170 4 на протязі 7-10 хвилин. Одержували вальцьовані полівінілхлорид -28,3-42,5 листи товщиною 2,0 мм. складний ефірний пластифікатор -24,0-25,0 При необхідності в композицію можуть бути свинцевий або кальцій-цинковий введені стабілізатори, наповнювачі, барвники. стабілізатор -1,2-2,0 Зразки для визначення фізико-механічних дифенілолпропан -0,8-1,0 властивостей полімерних композицій виготовляли диоксид кремнію -4,5-5,0 методом пресування вальцьованих листів при тестеарат кальцію -0,6-0,7 мпературі 160±5°С і питомому тиску 6,9-11,7 МПа наповнювач - антипірен -19,1-32,0 на протязі 3 хвилин. Потім охолоджували не знітриоксид сурми -5,0-6,0 маючи тиску до 30-40°С. Швидкість охолодження Введення нових компонентів стабілізує процес 15-20°С. виготовлення і переробки полімерної композиції та Міцність при розриві та відносне подовження підвищує її фізико-механічні властивості. при розриві визначали по ГОСТ 11262-80 при Виготовлено 7 зразків полімерних композицій. (20±2°С) на зразках типу 1. Швидкість руху захваКомпозиція виготовлена наступним чином: полівітів випробувальної машини (100±10°С) мм/хв. нілхлорид змішували при температурі 15-35°С з Витрати в масі визначали після витримки при попередньо виготовленою суспензією стеарата температурі (160±2°С) протягом 6 годин і обчискальцію, суміші свинцевого або кальцій-цинкового лювали по формулі: стабілізатору з дифенілолпропаном та диоксидом (m - m1) × 100 x= кремнію, в складному ефірному пластифікаторі. m Потім до одержаного складу додають, триоксид m - маса зразка до нагріву, г сурми та наповнювач - антипірен. m1 - маса зразка після нагріву, г. Одержану суміш компонентів змішували на Результати випробувань приведені в таблиці вальцях (фрикція 1,1-1,5) при температурі 160±5°С 2. Таблиця 2 Найменування показників №№ композицій Витрати в масі, % Міцність при розриві, МПа 1 2 3 4 5 6 2,0 1,6 1,5 1,3 2,2 2,5 15,0 16,0 17,0 18,0 14,0 13,5 Відносне подовження при розриві, % 227 250 260 265 180 190 Результати випробувань показали, що заявлена полімерна композиція стабільна при переробці, та має підвищені фізико-механічні властивості. Таблиця 1 № п/п 1 2 3 4 5 6 7 8 Найменування компонентів Полівінілхлорид Складний ефірний пластифікатор Свинцевий або кальційцинковий стабілізатор Дифенілолпропан Диоксид кремнію Стеарат кальцію Наповнювач - антипірен Триоксид сурми Комп’ютерна верстка В. Мацело 1 42,5 Вміст компонентів композиції, мас.ч. 2 3 4 5 28,3 42,5 40,4 37,4 6 43,8 25,0 25,0 25,0 24,0 24,0 24,0 2,0 2,0 2,0 1,2 1,2 1,1 1,0 0,7 23,8 5,0 прототип 1,0 5,0 0,7 32,0 6,0 1,0 4,7 0,7 19,1 5,0 заявлені зразки 0,8 4,5 0,6 23,5 5,0 0,7 0,7 4,0 5,5 0,8 0,8 27,0 19,1 5,0 5,0 поза межами Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
