Дробарка
Формула / Реферат
Дробарка, яка містить корпус дробильної камери, всередині якої розміщені шарнірно підвішені на привідному диску молотки, з нижньої плоскої сторони яких встановлене із зазором решето, підтримуване насадкою, та механізм регулювання зазору між плоскою стороною молотків і решетом, яка відрізняється тим, що механізм регулювання зазору між плоскою стороною молотків і решетом встановлено по периферії між насадкою та корпусом дробильної камери та з’єднує їх.
Текст

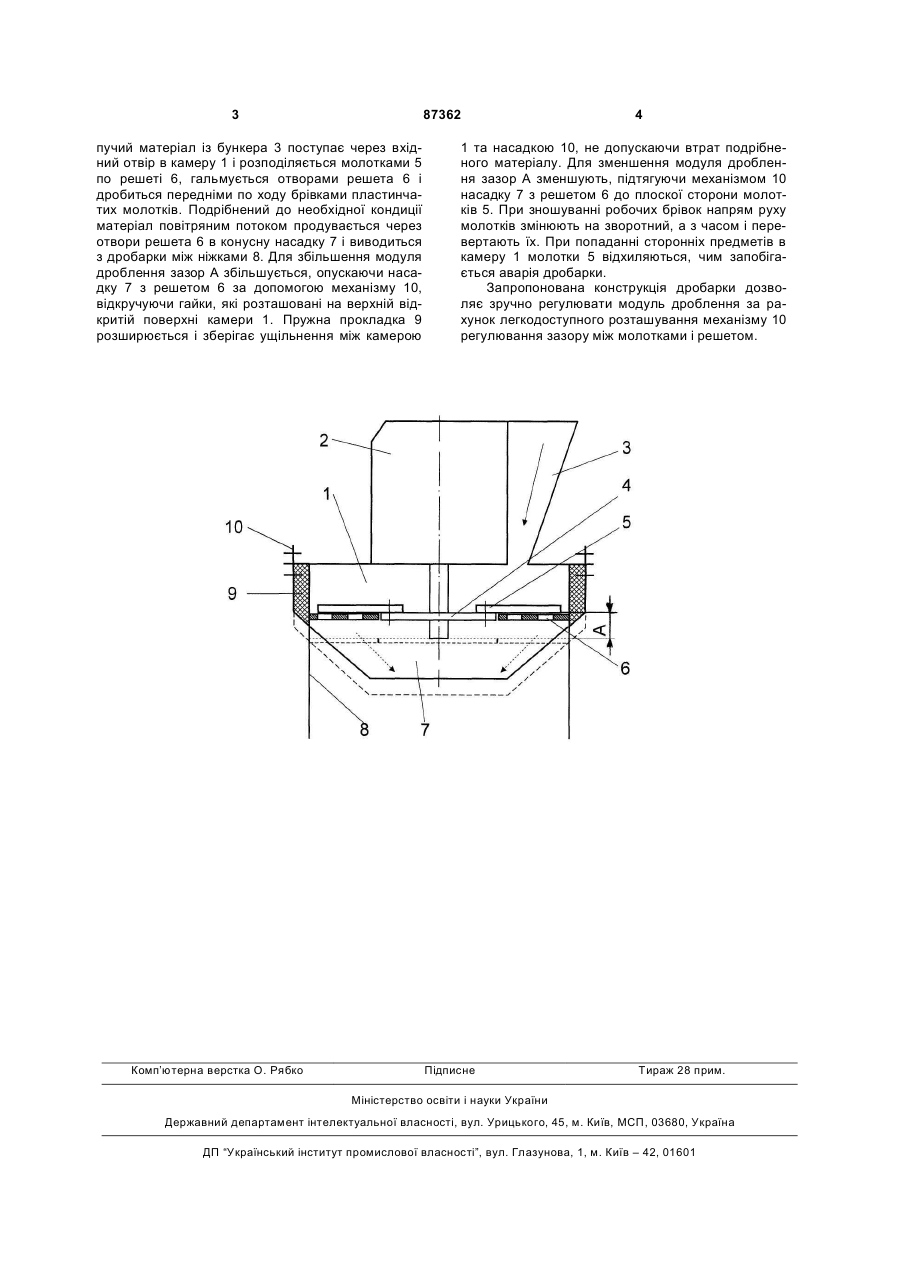

Дробарка, яка містить корпус дробильної камери, всередині якої розміщені шарнірно підвішені на привідному диску молотки, з нижньої плоскої сторони яких встановлене із зазором решето, підтримуване насадкою, та механізм регулювання зазору між плоскою стороною молотків і решетом, яка відрізняється тим, що механізм регулювання зазору між плоскою стороною молотків і решетом встановлено по периферії між насадкою та корпусом дробильної камери та з’єднує їх. (19) (21) a200710670 (22) 27.09.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) UA 54555 C2; 17.03.2003 UA 80343 C2; 10.09.2007 JP 2003093903 A; 02.04.2003 GB 1526890; 04.10.1978 RU 2072765 C1; 10.02.1997 3 87362 пучий матеріал із бункера 3 поступає через вхідний отвір в камеру 1 і розподіляється молотками 5 по решеті 6, гальмується отворами решета 6 і дробиться передніми по ходу брівками пластинчатих молотків. Подрібнений до необхідної кондиції матеріал повітряним потоком продувається через отвори решета 6 в конусну насадку 7 і виводиться з дробарки між ніжками 8. Для збільшення модуля дроблення зазор А збільшується, опускаючи насадку 7 з решетом 6 за допомогою механізму 10, відкручуючи гайки, які розташовані на верхній відкритій поверхні камери 1. Пружна прокладка 9 розширюється і зберігає ущільнення між камерою Комп’ютерна верстка О. Рябко 4 1 та насадкою 10, не допускаючи втрат подрібненого матеріалу. Для зменшення модуля дроблення зазор А зменшують, підтягуючи механізмом 10 насадку 7 з решетом 6 до плоскої сторони молотків 5. При зношуванні робочих брівок напрям руху молотків змінюють на зворотний, а з часом і перевертають їх. При попаданні сторонніх предметів в камеру 1 молотки 5 відхиляються, чим запобігається аварія дробарки. Запропонована конструкція дробарки дозволяє зручно регулювати модуль дроблення за рахунок легкодоступного розташування механізму 10 регулювання зазору між молотками і решетом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюKarpenko Mykhailo Ivanovych
Назва патенту російськоюДробилка
Автори російськоюКарпенко Михаил Иванович
МПК / Мітки
МПК: B02C 9/00, B02C 13/16, A01F 29/00
Мітки: дробарка
