Дозатор для в’язкопластичних мас

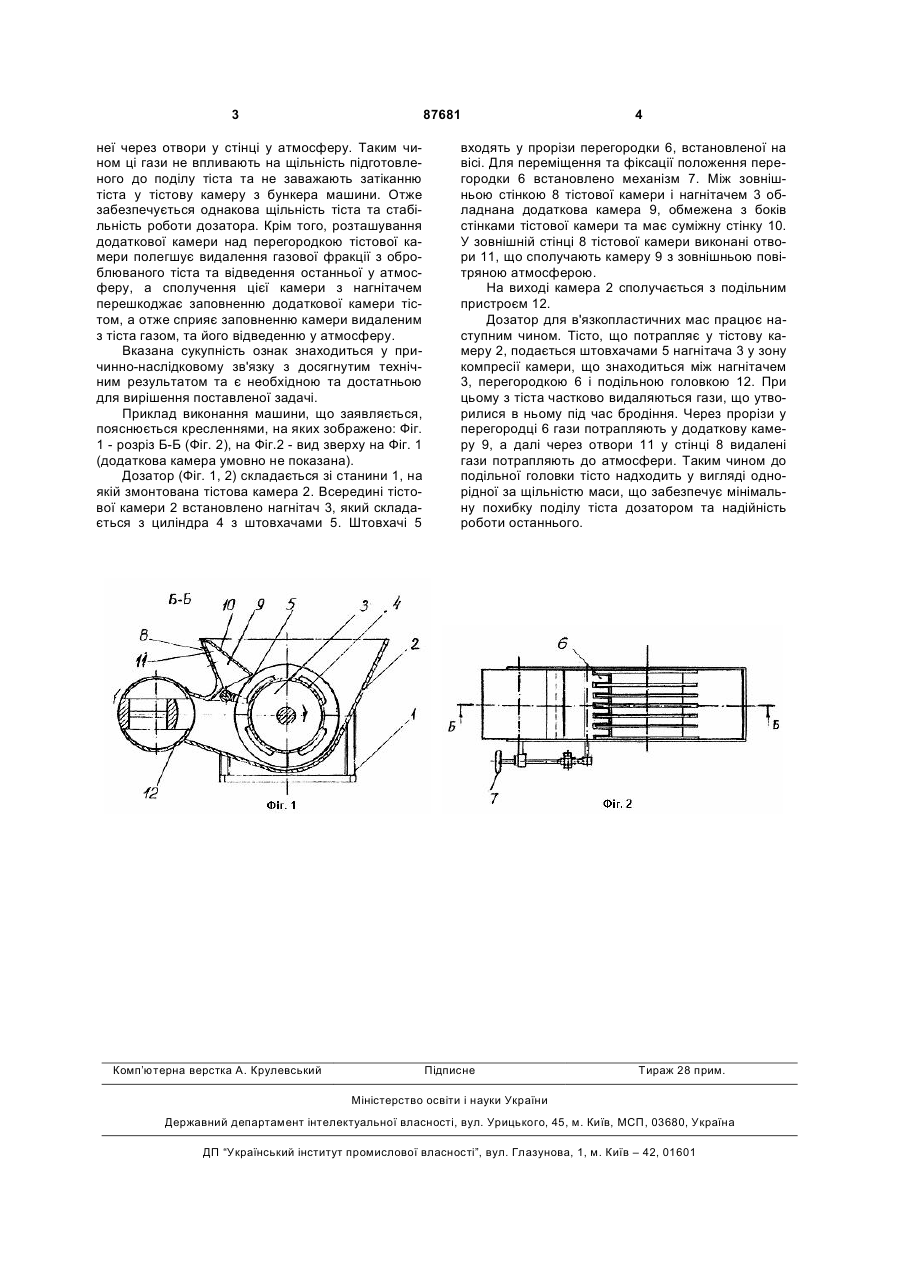

Дозатор для в'язкопластичних мас, що містить тістову камеру з розташованим в ній нагнітачем, виконаним у вигляді циліндра з встановленими на його поверхні уздовж осі останнього кільцевими штовхачами, перегородки з прорізами під штовхачі, яка взаємодіє з нагнітачем, подільну головку, з'єднану з тістовою камерою, який відрізняється тим, що над перегородкою тістової камери розташована додаткова камера, яка виконана з можливістю взаємодії з нагнітачем та має отвори для з'єднання з атмосферою. (19) (21) a200611632 (22) 06.11.2006 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ЗОЛОТОВ ЕДУАРД БОРИСОВИЧ, ЗОЛОТОВ ЄВГЕН ЕДУАРДОВИЧ (73) ЗОЛОТОВ ЕДУАРД БОРИСОВИЧ (56) UA 11690, 25.12.1996 UA 53799, 17.02.2003 RU 2193315, 10.03.2002 UA 27054, 28.02.2000 SU 700085, 30.11.1979 UA 42442, 15.10.2001 SU 246424, 20.06.1969 3 87681 неї через отвори у стінці у атмосферу. Таким чином ці гази не впливають на щільність підготовленого до поділу тіста та не заважають затіканню тіста у тістову камеру з бункера машини. Отже забезпечується однакова щільність тіста та стабільність роботи дозатора. Крім того, розташування додаткової камери над перегородкою тістової камери полегшує видалення газової фракції з оброблюваного тіста та відведення останньої у атмосферу, а сполучення цієї камери з нагнітачем перешкоджає заповненню додаткової камери тістом, а отже сприяє заповненню камери видаленим з тіста газом, та його відведенню у атмосферу. Вказана сукупність ознак знаходиться у причинно-наслідковому зв'язку з досягнутим технічним результатом та є необхідною та достатньою для вирішення поставленої задачі. Приклад виконання машини, що заявляється, пояснюється кресленнями, на яких зображено: Фіг. 1 - розріз Б-Б (Фіг. 2), на Фіг.2 - вид зверху на Фіг. 1 (додаткова камера умовно не показана). Дозатор (Фіг. 1, 2) складається зі станини 1, на якій змонтована тістова камера 2. Всередині тістової камери 2 встановлено нагнітач 3, який складається з циліндра 4 з штовхачами 5. Штовхачі 5 Комп’ютерна верстка А. Крулевський 4 входять у прорізи перегородки 6, встановленої на вісі. Для переміщення та фіксації положення перегородки 6 встановлено механізм 7. Між зовнішньою стінкою 8 тістової камери і нагнітачем 3 обладнана додаткова камера 9, обмежена з боків стінками тістової камери та має суміжну стінку 10. У зовнішній стінці 8 тістової камери виконані отвори 11, що сполучають камеру 9 з зовнішньою повітряною атмосферою. На виході камера 2 сполучається з подільним пристроєм 12. Дозатор для в'язкопластичних мас працює наступним чином. Тісто, що потрапляє у тістову камеру 2, подається штовхачами 5 нагнітача 3 у зону компресії камери, що знаходиться між нагнітачем 3, перегородкою 6 і подільною головкою 12. При цьому з тіста частково видаляються гази, що утворилися в ньому під час бродіння. Через прорізи у перегородці 6 гази потрапляють у додаткову камеру 9, а далі через отвори 11 у стінці 8 видалені гази потрапляють до атмосфери. Таким чином до подільної головки тісто надходить у вигляді однорідної за щільністю маси, що забезпечує мінімальну похибку поділу тіста дозатором та надійність роботи останнього. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
