Патрон спеціальний

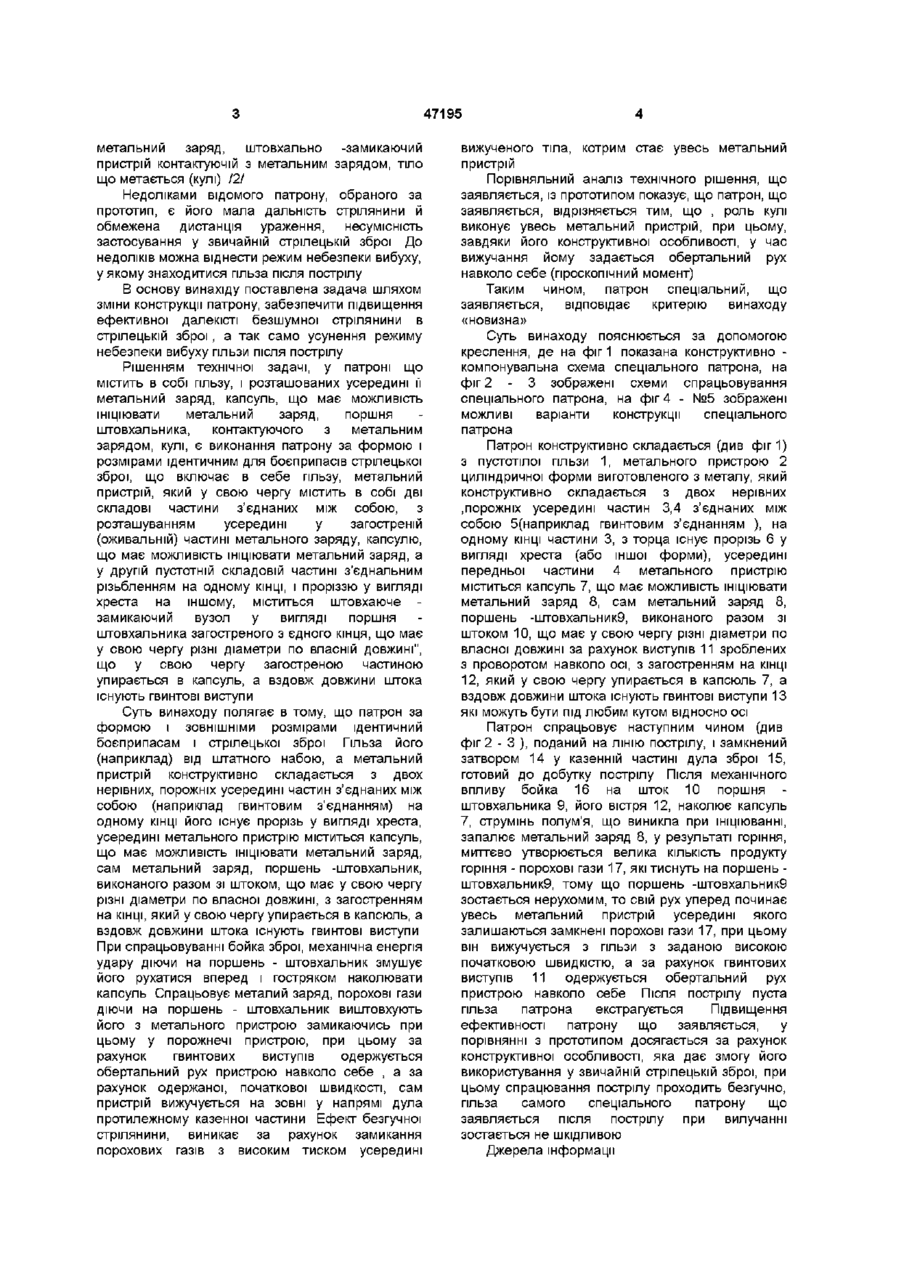

1. Патрон спеціальний, що складається з гільзи, і розташованих усередині її метального заряду, капсуля запалювана, що має можливість ініціювати метальний заряд, поршня-штовхальника, що контактує з метальним зарядом, який відрізняється тим, що всередину гільзи вкладається метальний пристрій, який виконаний таким, що під час пострілу збільшується у довжині, за рахунок чого й виштовхується. 2. Патрон спеціальний за п.1, який відрізняється порохових тим, що енергія газів, що рухають метальний пристрій, замикається усередині метального пристрою. 3. Патрон спеціальний за п.1, який відрізняється тим, що сам метальний пристрій, виштовхується, виконує який роль бойового вражаючого елементу. Винахід відноситься до області озброєння, конкретно до унітарних боєприпасів, а саме до унітарних патронів з безшумним спрацьовуванням метального заряду (вибухової речовини), і може бути застосованим в довгоствольній стрілецькій зброї Відомий патрон, що містить з себе гільзу, і розташованих усередині її метальний заряд, капсуль, що має можливість ініціювати метальний заряд, штовхально - замикаючого пристрою (поршня - штовхальника) контактуючого з метальним зарядом, тіла що метається (кулі) / 1 / Недоліками відомого патрону, є його несумісність застосування в довгоствольній стрілецькій зброї, тому що після пострілу велика частина поршня-штовхальника знаходиться назовні, а так само неможливість ведення далекобійної стрілянини через особливість пристрою відомого патрону До недоліків можна віднести режим небезпеки вибуху, у якому знаходиться гільза після пострілу Більш близьким технічним рішенням, є обраний за прототип патрон, що містить в собі гільзу, і розташованих усередині її метальний заряд, капсуль, який має можливість ініціювати Ю 47195 метальний заряд, штовхально -замикаючий пристрій контактуючій з метальним зарядом, тіло що метається (кулі) 121 Недоліками відомого патрону, обраного за прототип, є його мала дальність стрілянини й обмежена дистанція ураження, несумісність застосування у звичайній стрілецькій зброї До недоліків можна віднести режим небезпеки вибуху, у якому знаходитися гільза після пострілу В основу винахіду поставлена задача шляхом зміни конструкції патрону, забезпечити підвищення ефективної далекісті безшумної стрілянини в стрілецькій зброї , а так само усунення режиму небезпеки вибуху гільзи після пострілу Рішенням технічної задачі, у патроні що містить в собі гільзу, і розташованих усередині її метальний заряд, капсуль, що має можливість ініціювати метальний заряд, поршня штовхальника, контактуючого з метальним зарядом, кулі, є виконання патрону за формою і розмірами ідентичним для боєприпасів стрілецької зброї, що включає в себе гільзу, метальний пристрій, який у свою чергу містить в собі дві складові частини з'єднаних між собою, з розташуванням усередині у загостреній (оживальній) частині метального заряду, капсулю, що має можливість ініціювати метальний заряд, а у другій пустотній складовій частині з'єднальним різьбленням на одному КІНЦІ, І проріззю у вигляді хреста на іншому, міститься штовхаюче замикаючий вузол у вигляді поршня штовхальника загостреного з єдного кінця, що має у свою чергу різні діаметри по власній довжині", що у свою чергу загостреною частиною упирається в капсуль, а вздовж довжини штока існують гвинтові виступи Суть винаходу полягає в тому, що патрон за формою і ЗОВНІШНІМИ розмірами ідентичний боєприпасам і стрілецької зброї Гільза його (наприклад) від штатного набою, а метальний пристрій конструктивно складається з двох нерівних, порожніх усередині частин з'єднаних між собою (наприклад гвинтовим з'єднанням) на одному КІНЦІ його існує прорізь у вигляді хреста, усередині метального пристрію міститься капсуль, що має можливість ініціювати метальний заряд, сам метальний заряд, поршень -штовхальник, виконаного разом зі штоком, що має у свою чергу різні діаметри по власної довжині, з загостренням на КІНЦІ, який у свою чергу упирається в капсюль, а вздовж довжини штока існують гвинтові виступи При спрацьовуванні бойка зброї, механічна енергія удару діючи на поршень - штовхальник змушує його рухатися вперед і гостряком наколювати капсуль Спрацьовує металий заряд, порохові гази діючи на поршень - штовхальник виштовхують його з метального пристрою замикаючись при цьому у порожнечі пристрою, при цьому за рахунок гвинтових виступів одержується обертальний рух пристрою навколо себе , а за рахунок одержаної, початкової швидкості, сам пристрій вижучується на зовні у напрямі дула протилежному казенної частини Ефект безгучної стрілянини, виникає за рахунок замикання порохових газів з високим тиском усередині вижученого тіла, котрим стає увесь метальний пристрій Порівняльний аналіз технічного рішення, що заявляється, із прототипом показує, що патрон, що заявляється, відрізняється тим, що , роль кулі виконує увесь метальний пристрій, при цьому, завдяки його конструктивної особливості, у час вижучання йому задається обертальний рух навколо себе (гіроскопічний момент) Таким чином, патрон спеціальний, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслення, де на фіг 1 показана конструктивно компонувальна схема спеціального патрона, на фіг 2 - 3 зображені схеми спрацьовування спеціального патрона, на фіг 4 - №5 зображені можливі варіанти конструкції спеціального патрона Патрон конструктивно складається (див фіг1) з пустотілої гільзи 1, метального пристрою 2 циліндричної форми виготовленого з металу, який конструктивно складається з двох нерівних .порожніх усередині частин 3,4 з'єднаних між собою 5(наприклад гвинтовим з'єднанням ), на одному КІНЦІ частини 3, з торца існує прорізь 6 у вигляді хреста (або іншої форми), усередині передньої частини 4 метального пристрію міститься капсуль 7, що має можливість ініціювати метальний заряд 8, сам метальний заряд 8, поршень -штовхальникЭ, виконаного разом зі штоком 10, що має у свою чергу різні діаметри по власної довжині за рахунок виступів 11 зроблених з проворотом навколо осі, з загостренням на КІНЦІ 12, який у свою чергу упирається в капсюль 7, а вздовж довжини штока існують гвинтові виступи 13 які можуть бути під любим кутом відносно осі Патрон спрацьовує наступним чином (див фіг 2 - 3 ), поданий на ЛІНІЮ пострілу, і замкнений затвором 14 у казенній частині дула зброї 15, готовий до добутку пострілу Після механічного впливу бойка 16 на шток 10 поршня штовхальника 9, його вістря 12, наколює капсуль 7, струмінь полум'я, що виникла при ініціюванні, запалює метальний заряд 8, у результаті горіння, миттєво утворюється велика КІЛЬКІСТЬ продукту горіння - порохові гази 17, які тиснуть на поршень штовхальникЭ, тому що поршень -штовхальникЭ зостається нерухомим, то свій рух уперед починає увесь метальний пристрій усередині якого залишаються замкнені порохові гази 17, при цьому він вижучується з гільзи з заданою високою початковою швидкістю, а за рахунок гвинтових виступів 11 одержується обертальний рух пристрою навколо себе Після пострілу пуста гільза патрона екстрагується Підвищення ефективності патрону що заявляється, у порівнянні з прототипом досягається за рахунок конструктивної особливості, яка дає змогу його використування у звичайній стрілецькій зброї, при цьому спрацювання пострілу проходить безгучно, гільза самого спеціального патрону що заявляється після пострілу при вилучанні зостається не шкідливою Джерела інформації 47195 1 Український спеціалізований науковопопулярний журнал «Зброя та Полювання» №1(6)2000 Надруковано у видавництві «Преса України», 03047, Киів-47, пр-т Перемоги,50 Замовлення № 128001 Тираж 5000 Сторінки 9,10 Арсенал Бесшумное оружие спецназа А Анатольев, А Жарков Патрон СП-3 2 Український спеціалізований науковопопулярний журнал «Зброя та Полювання» №1(6)2000 Надруковано у видавництві «Преса України», 03047, Киів-47, пр-т Перемоги,50 Замовлення № 12 8001 Тираж 5000 Сторінки 9,10 Арсенал Бесшумное оружие спецназа А Анатольев, А Жарков Патрон СП-4 І^-Л,: , ;
