Пристрій для підвищеня redox-потенціалу дистильованої води

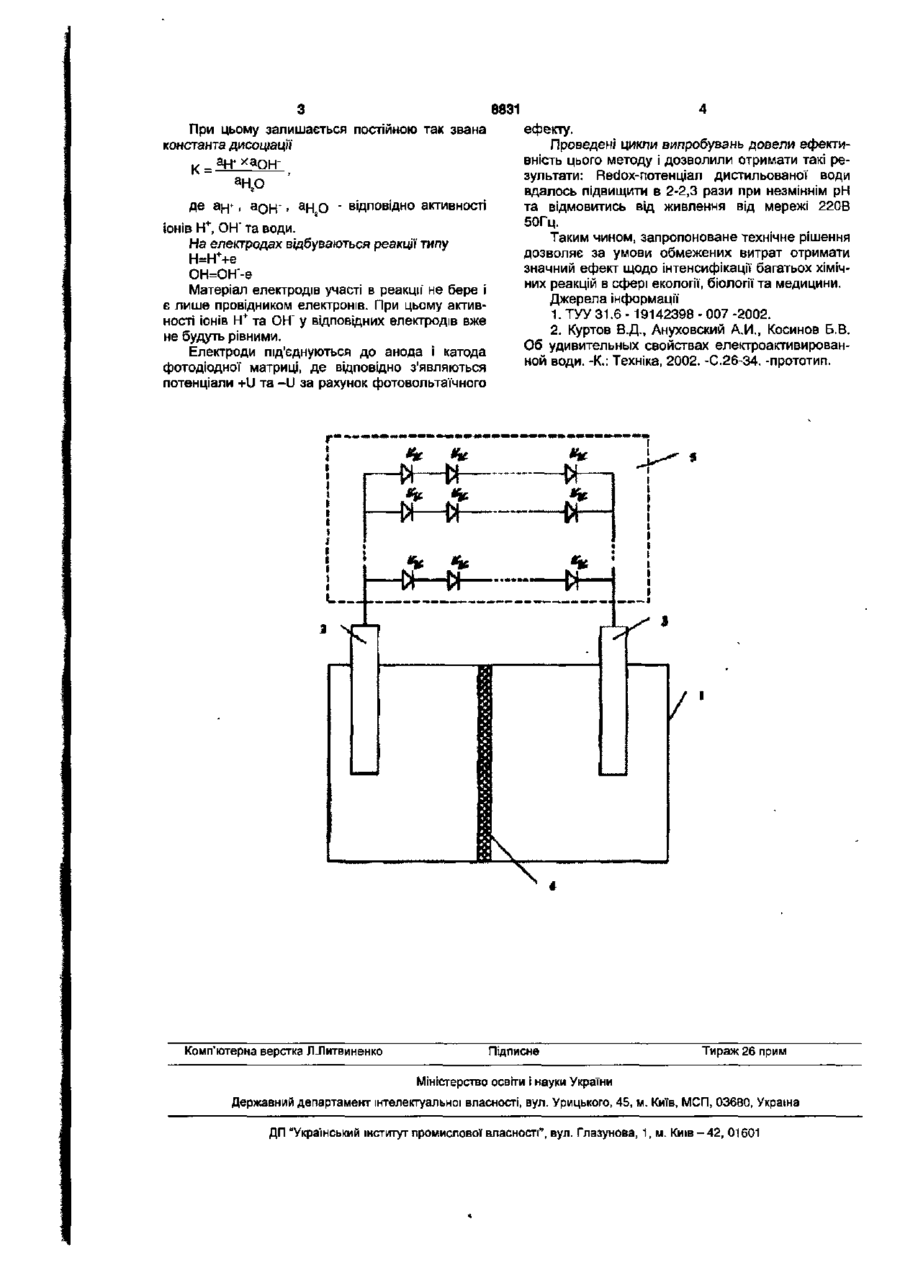

Пристрій для підвищення Redox-потенціалу дистильованої води, що містить два електроди, занурені в ємність з водою, який відрізняється тим, що містить діелектричну перетинку і фотодіодну матрицю, а електроди під'єднані до аноду і катоду діодної матриці. Корисна модель належить до галузі електрохімії і може застосовуватись в різних галузях, зокрема: в екології, в медицині, в ветеринарії та інших. Відомі пристрої для підвищення Redoxпотенціалу наведені в роботі [1]. Це зокрема пристрій ЭС-1, який збільшує ступінь асоціації води. Він виконаний на базі електровакуумного пристрою, до анода якого під'єднується один електрод. До його недоліків можна віднести живлення від мережі 220В 50Гц через спеціальну схему, котра забезпечує режими електровакуумного пристрою та наявність тільки одного електрода. Живлення від мережі 220В 50Гц обмежує область застосування. Найбільш близьким до пристрою, який заявляється, є електроактиватор води [2], який включає: два електроди, один з яких під'єднаний до нульового проводу мережі 220В 50Гц, а другий через випрямляючий діод під'єднаний до фазного проводу цієї ж мережі. Обидва електроди занурені в ємність з водою. Між електродами встановлена напівпроникна мембрана, через яку може проходити електричний струм, який буде протікати між електродами, якщо пристрій приєднати до мережі живлення 220В 50Гц. Система автоматики контролює рівень рН і вимикає пристрій, якщо рН досягне необхідного значення. Під час роботи пристрій споживає потужність до 700Вт. Якщо треба підвищити рівень Redoxпотенціала у дистильованої води і при цьому зберегти рівень рН незмінним, то описаний в роботі [2] електроактиватор не може бути застосований з таких причин: - дистильована вода має дуже великий опір для струму, і струм практично не протікає через дистильовану воду, в звязку з чим коло струму буде розірване і пристрій не буде працювати; - при роботі пристрою виокремлюється водень, що становить небезпеку для людини. В основу корисної моделі покладена задача вдосконалення елекроактиватора води шляхом зменшення споживання від мережі 220В 50Гц або повної відмови від живлення від вищезгаданої мережі, збереження рівня рН незмінним та підбору такого режиму, щоб не виокремлювався водень. Та найголовніша задача - підвищення Redoxпотенціалу дистильованої води. Поставлена задача вирішується тим, що в електроактиватор води, який містить два електроди, занурені в ємність з водою і розділені напівпроникною мембраною, ця мембрана, згідно з корисною моделлю, замінена на діелектричну перетинку. Крім того модель містить фотодіодну матрицю, до анода і катода якої під'єднані електроди. Суть корисної моделі пояснюється кресленням, на якому представлена електрична блоксхема корисної моделі. Запропонований пристрій підвищення Redoxпотенціала води містить ємність (1) з дистильваною водою, в яку занурені металеві електроди (2) і (3), при цьому ємність з водою поділена навпіл діелектричною перетинкою (4), а електроди занурені кожен в свою половину ємності і під'єднані до анода і катода фотодіодної матриці (5). Працює корисна модель, що заявляється, таким чином: встановлено, що молекули води частково дисоціюють на іони водню Н + та іони гідроксилу ОН". Дисоціація води відбувається за схемою H 2 O ^ = t Н++ОН' « • со 00 00 8831 При цьому залишається постійною так звана константа дисоціації У = ан* х а о н а + ефекту. Проведені цикли випробувань довели ефективність цього методу і дозволили отримати такі результати: Redox-потенціал дистильованої води вдалось підвищити в 2-2,3 рази при незміннім рН та відмовитись від живлення від мережі 220В 50Гц. Таким чином, запропоноване технічне рішення дозволяє за умови обмежених витрат отримати значний ефект щодо інтенсифікації багатьох хімічних реакцій в сфері екології, біології та медицини. Джерела інформації 1. ТУУ 31.6-19142398 - 007 -2002. 2. Куртов В.Д., Ануховский А.И., Косинов Б.В. Об удивительных свойствах електроактивированной води. -К.: Техніка, 2002. -С.26-34. -прототип. нр а де а ц . аон" > Н О ' відповідно активності + іонів Н , ОН" та води. На електродах відбуваються реакції типу + Н=Н +е ОН=ОН"-е Матеріал електродів участі в реакції' не бере і є лише провідником електронів. При цьому актив+ ності іонів Н та ОН" у відповідних електродів вже не будуть рівними. Електроди під'єднуються до анода і катода фотодіодної матриці, де відповідно з'являються потенціали +U та -U за рахунок фотовольтаїчного З N \ Комп'ютерна верстка ЛЛитвиненко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
