Насосна установка для забору підземних вод

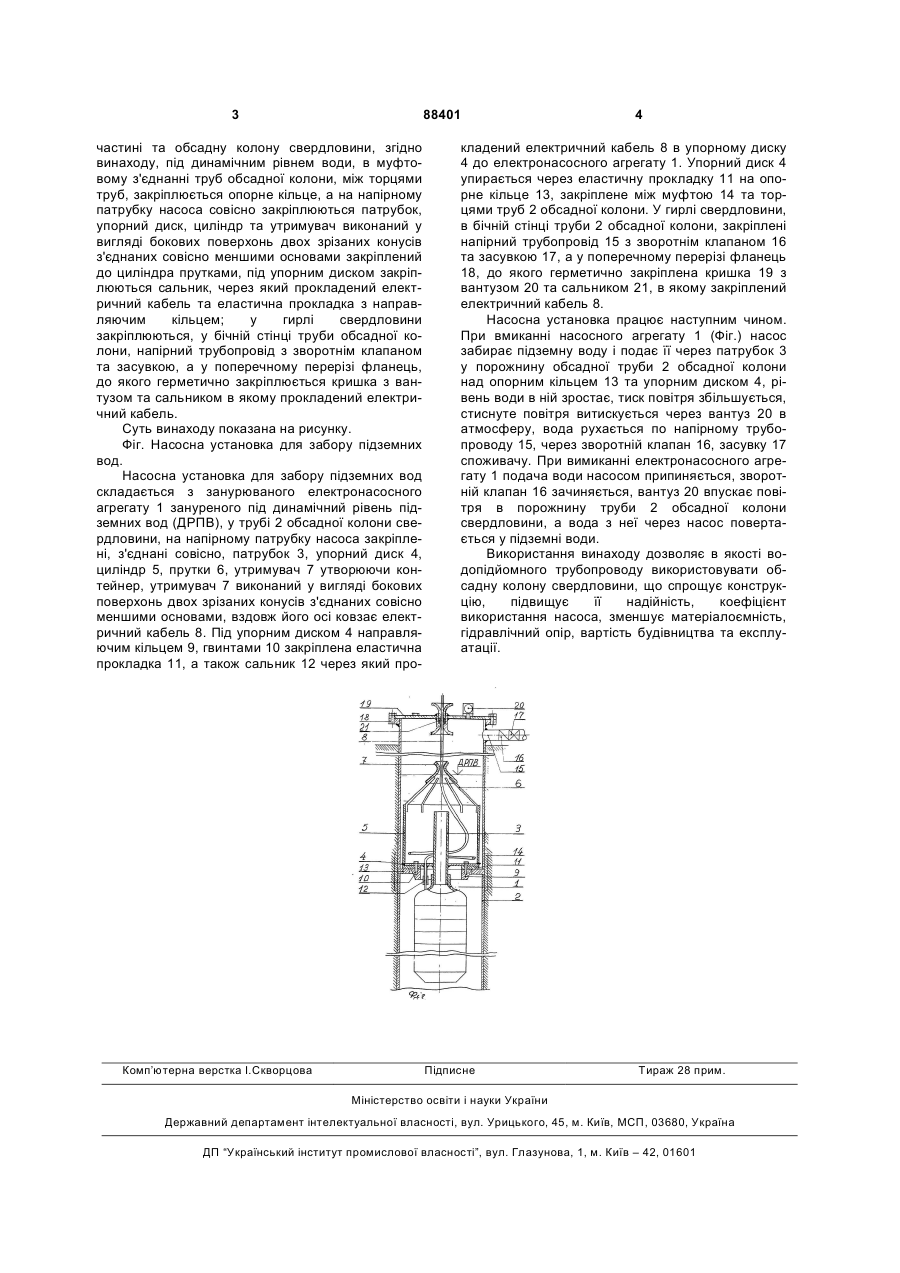

Насосна установка для забору підземних вод, що містить занурюваний електронасосний агрегат, водопідйомний трубопровід з упорним диском та обсадну колону, яка відрізняється тим, що під динамічним рівнем води, в муфтовому з'єднанні труб обсадної колони, між торцями труб, закріплюється опорне кільце, а на напірному патрубку насоса співвісно закріплюються патрубок, упорний диск, циліндр та утримувач, виконаний у вигляді бокових поверхонь двох зрізаних конусів, з'єднаних співвісно меншими основами, закріплений до циліндра прутками, під упорним диском закріплюються сальник, через який прокладений електричний кабель, та еластична прокладка з направляючим кільцем; в усті свердловини закріплюються, у бічній стінці труби обсадної колони, напірний трубопровід зі зворотним клапаном та засувкою, а у поперечному перерізі фланець, до якого герметично закріплюється кришка з вантузом та сальником, в якому прокладений електричний кабель. UA (21) a200803347 (22) 17.03.2008 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МІЛІНСЬКИЙ ЮРІЙ МИКОЛАЙОВИЧ, ГОЦУЛЕНКО АНТОН ОЛЕКСІЙОВИЧ (73) МІЛІНСЬКИЙ ЮРІЙ МИКОЛАЙОВИЧ, ГОЦУЛЕНКО АНТОН ОЛЕКСІЙОВИЧ (56) SU 240477 A, 01.08.1969 SU 408054, 15.04.1974 SU 918419, 17.04.1982 SU 1108240, 15.08.1984 RU 2162964, 10.02.2001 RU 2163661, 27.02.2001 RU 2166669, 10.05.2001 Чебаевский В.Ф. Насосы и насосные станции. - М.: Агропромиздат, 1989. GB 195257, 29.03.1923 US 3474737, 28.10.1969 C2 2 (19) 1 3 88401 частині та обсадну колону свердловини, згідно винаходу, під динамічним рівнем води, в муфтовому з'єднанні труб обсадної колони, між торцями труб, закріплюється опорне кільце, а на напірному патрубку насоса совісно закріплюються патрубок, упорний диск, циліндр та утримувач виконаний у вигляді бокових поверхонь двох зрізаних конусів з'єднаних совісно меншими основами закріплений до циліндра прутками, під упорним диском закріплюються сальник, через який прокладений електричний кабель та еластична прокладка з направляючим кільцем; у гирлі свердловини закріплюються, у бічній стінці труби обсадної колони, напірний трубопровід з зворотнім клапаном та засувкою, а у поперечному перерізі фланець, до якого герметично закріплюється кришка з вантузом та сальником в якому прокладений електричний кабель. Суть винаходу показана на рисунку. Фіг. Насосна установка для забору підземних вод. Насосна установка для забору підземних вод складається з занурюваного електронасосного агрегату 1 зануреного під динамічний рівень підземних вод (ДРПВ), у трубі 2 обсадної колони свердловини, на напірному патрубку насоса закріплені, з'єднані совісно, патрубок 3, упорний диск 4, циліндр 5, прутки 6, утримувач 7 утворюючи контейнер, утримувач 7 виконаний у вигляді бокових поверхонь двох зрізаних конусів з'єднаних совісно меншими основами, вздовж його осі ковзає електричний кабель 8. Під упорним диском 4 направляючим кільцем 9, гвинтами 10 закріплена еластична прокладка 11, а також сальник 12 через який про Комп’ютерна верстка І.Скворцова 4 кладений електричний кабель 8 в упорному диску 4 до електронасосного агрегату 1. Упорний диск 4 упирається через еластичну прокладку 11 на опорне кільце 13, закріплене між муфтою 14 та торцями труб 2 обсадної колони. У гирлі свердловини, в бічній стінці труби 2 обсадної колони, закріплені напірний трубопровід 15 з зворотнім клапаном 16 та засувкою 17, а у поперечному перерізі фланець 18, до якого герметично закріплена кришка 19 з вантузом 20 та сальником 21, в якому закріплений електричний кабель 8. Насосна установка працює наступним чином. При вмиканні насосного агрегату 1 (Фіг.) насос забирає підземну воду і подає її через патрубок 3 у порожнину обсадної труби 2 обсадної колони над опорним кільцем 13 та упорним диском 4, рівень води в ній зростає, тиск повітря збільшується, стиснуте повітря витискується через вантуз 20 в атмосферу, вода рухається по напірному трубопроводу 15, через зворотній клапан 16, засувку 17 споживачу. При вимиканні електронасосного агрегату 1 подача води насосом припиняється, зворотній клапан 16 зачиняється, вантуз 20 впускає повітря в порожнину труби 2 обсадної колони свердловини, а вода з неї через насос повертається у підземні води. Використання винаходу дозволяє в якості водопідйомного трубопроводу використовувати обсадну колону свердловини, що спрощує конструкцію, підвищує її надійність, коефіцієнт використання насоса, зменшує матеріалоємність, гідравлічний опір, вартість будівництва та експлуатації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
