Стабілізатор напруги змінного струму однофазний
Формула / Реферат
Стабілізатор напруги змінного струму однофазний, що містить трансформатор з щонайменше двома обмотками, які з'єднані послідовно, та точка з'єднання приєднана до однієї клеми джерела напруги, причому щонайменше одна первинна обмотка іншим кінцем з'єднана з іншою клемою джерела напруги, а вторинна обмотка - з клемою приєднання навантаженням, при цьому з'єднання обмоток одної відносно іншої виконані з можливістю зміни полярності, який відрізняється тим, що послідовно між клемою джерела напруги та щонайменше однією первинною обмоткою підключений діодний міст, до другої діагоналі якого колектором та емітером підключений транзистор, база якого підключена до блока керування, який виконаний з можливістю керувати зміною полярності з'єднання обмоток через транзистор та діодний міст, а також з'єднання клеми джерела напруги з діодним мостом підключено до іншої клеми приєднання навантаження.
Текст

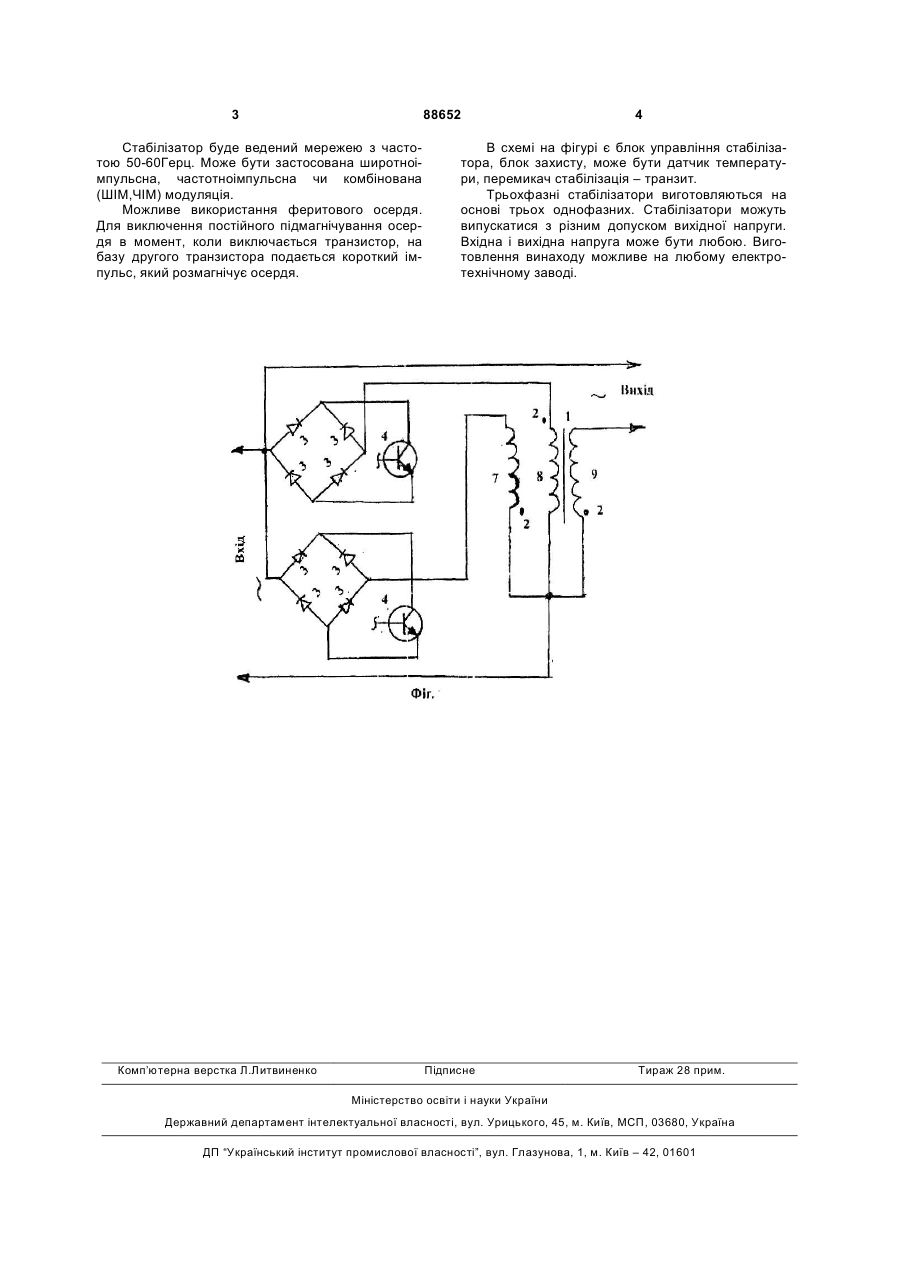

Стабілізатор напруги змінного струму однофазний, що містить трансформатор з щонайменше двома обмотками, які з'єднані послідовно, та точка з'єднання приєднана до однієї клеми дже 3 88652 Стабілізатор буде ведений мережею з частотою 50-60Герц. Може бути застосована широтноімпульсна, частотноімпульсна чи комбінована (ШІМ,ЧІМ) модуляція. Можливе використання феритового осердя. Для виключення постійного підмагнічування осердя в момент, коли виключається транзистор, на базу другого транзистора подається короткий імпульс, який розмагнічує осердя. Комп’ютерна верстка Л.Литвиненко 4 В схемі на фігурі є блок управління стабілізатора, блок захисту, може бути датчик температури, перемикач стабілізація – транзит. Трьохфазні стабілізатори виготовляються на основі трьох однофазних. Стабілізатори можуть випускатися з різним допуском вихідної напруги. Вхідна і вихідна напруга може бути любою. Виготовлення винаходу можливе на любому електротехнічному заводі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOne-phase alternating current voltage stabilizer
Автори англійськоюPolianchych Volodymyr Romanovych
Назва патенту російськоюСтабилизатор напряжения переменного тока однофазный
Автори російськоюПолянчич Владимир Романович
МПК / Мітки
МПК: G05F 1/44, G05F 1/12, H02M 5/00
Мітки: однофазний, стабілізатор, змінного, напруги, струму
