Установка для первинної переробки насіння соняшнику

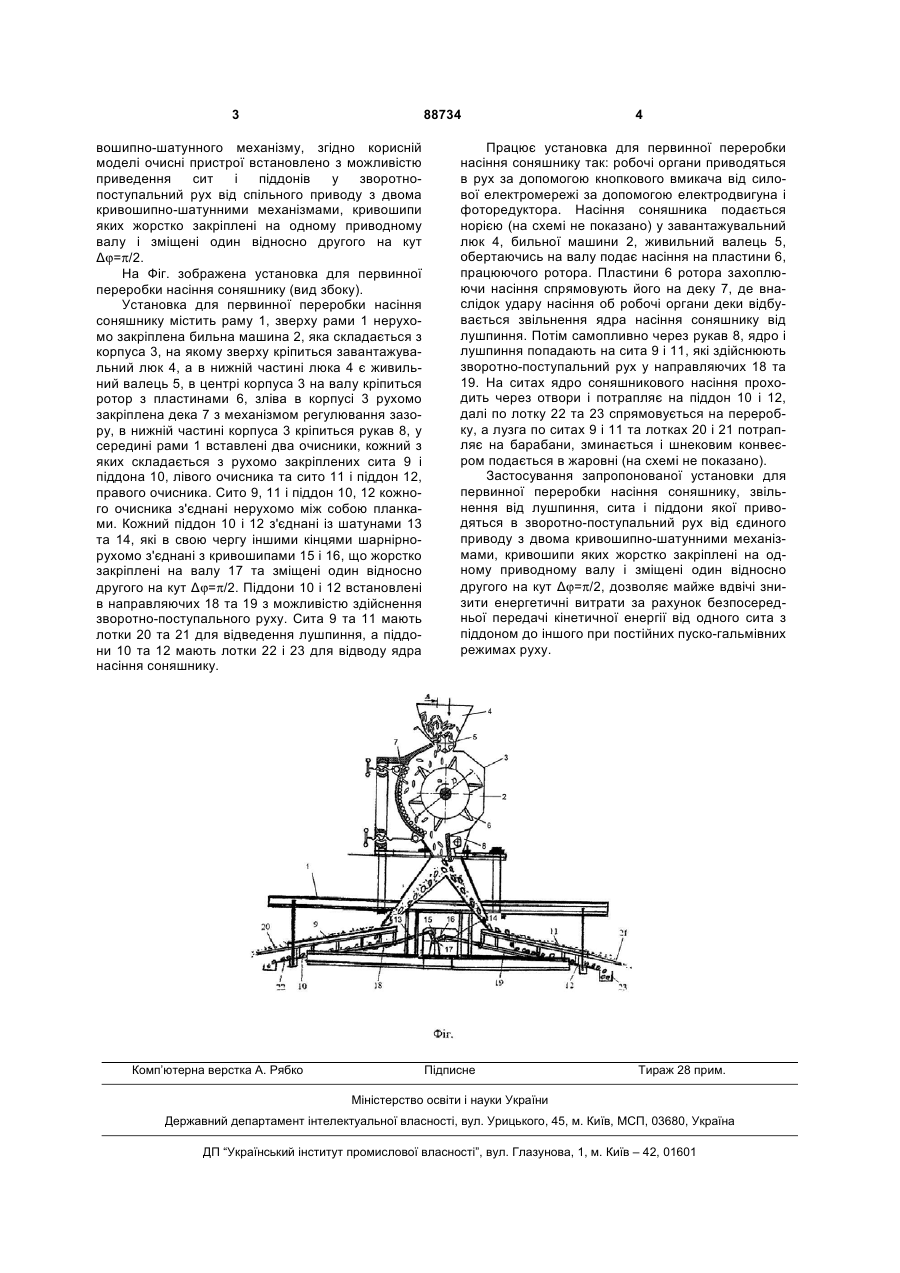

Установка для первинної переробки насіння соняшнику, що включає раму, у верхній частині C2 1 3 88734 вошипно-шатунного механізму, згідно корисній моделі очисні пристрої встановлено з можливістю приведення сит і піддонів у зворотнопоступальний рух від спільного приводу з двома кривошипно-шатунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно другого на кут ∆ϕ=π/2. На Фіг. зображена установка для первинної переробки насіння соняшнику (вид збоку). Установка для первинної переробки насіння соняшнику містить раму 1, зверху рами 1 нерухомо закріплена бильна машина 2, яка складається з корпуса 3, на якому зверху кріпиться завантажувальний люк 4, а в нижній частині люка 4 є живильний валець 5, в центрі корпуса 3 на валу кріпиться ротор з пластинами 6, зліва в корпусі 3 рухомо закріплена дека 7 з механізмом регулювання зазору, в нижній частині корпуса 3 кріпиться рукав 8, у середині рами 1 вставлені два очисники, кожний з яких складається з рухомо закріплених сита 9 і піддона 10, лівого очисника та сито 11 і піддон 12, правого очисника. Сито 9, 11 і піддон 10, 12 кожного очисника з'єднані нерухомо між собою планками. Кожний піддон 10 і 12 з'єднані із шатунами 13 та 14, які в свою чергу іншими кінцями шарнірнорухомо з'єднані з кривошипами 15 і 16, що жорстко закріплені на валу 17 та зміщені один відносно другого на кут ∆ϕ=π/2. Піддони 10 і 12 встановлені в направляючих 18 та 19 з можливістю здійснення зворотно-поступального руху. Сита 9 та 11 мають лотки 20 та 21 для відведення лушпиння, а піддони 10 та 12 мають лотки 22 і 23 для відводу ядра насіння соняшнику. Комп’ютерна верстка А. Рябко 4 Працює установка для первинної переробки насіння соняшнику так: робочі органи приводяться в рух за допомогою кнопкового вмикача від силової електромережі за допомогою електродвигуна і фоторедуктора. Насіння соняшника подається норією (на схемі не показано) у завантажувальний люк 4, бильної машини 2, живильний валець 5, обертаючись на валу подає насіння на пластини 6, працюючого ротора. Пластини 6 ротора захоплюючи насіння спрямовують його на деку 7, де внаслідок удару насіння об робочі органи деки відбувається звільнення ядра насіння соняшнику від лушпиння. Потім самопливно через рукав 8, ядро і лушпиння попадають на сита 9 і 11, які здійснюють зворотно-поступальний рух у направляючих 18 та 19. На ситах ядро соняшникового насіння проходить через отвори і потрапляє на піддон 10 і 12, далі по лотку 22 та 23 спрямовується на переробку, а лузга по ситах 9 і 11 та лотках 20 і 21 потрапляє на барабани, зминається і шнековим конвеєром подається в жаровні (на схемі не показано). Застосування запропонованої установки для первинної переробки насіння соняшнику, звільнення від лушпиння, сита і піддони якої приводяться в зворотно-поступальний рух від єдиного приводу з двома кривошипно-шатунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно другого на кут ∆ϕ=π/2, дозволяє майже вдвічі знизити енергетичні витрати за рахунок безпосередньої передачі кінетичної енергії від одного сита з піддоном до іншого при постійних пуско-гальмівних режимах руху. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
