Каменеобробний портальний фрезерно-окантовувальний верстат

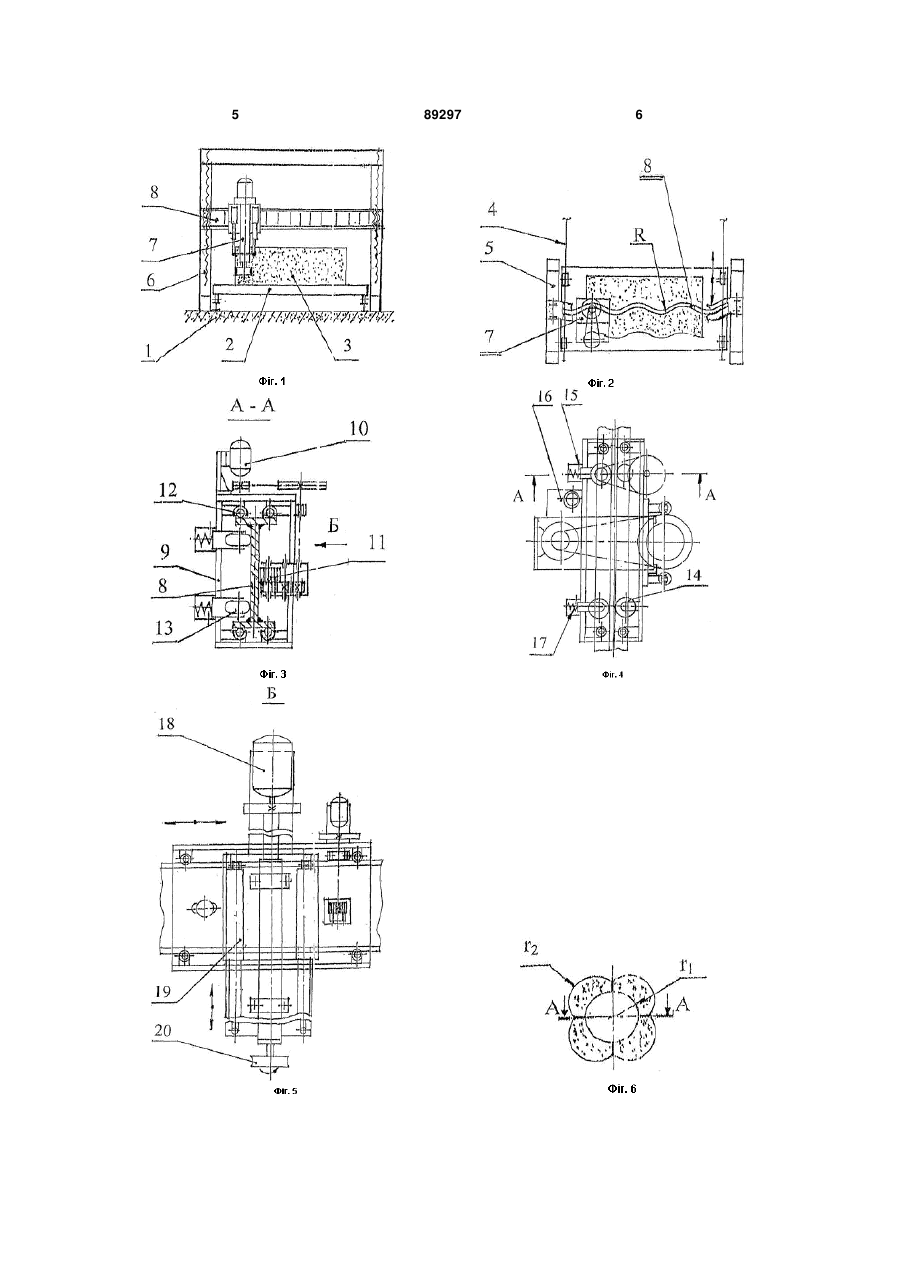

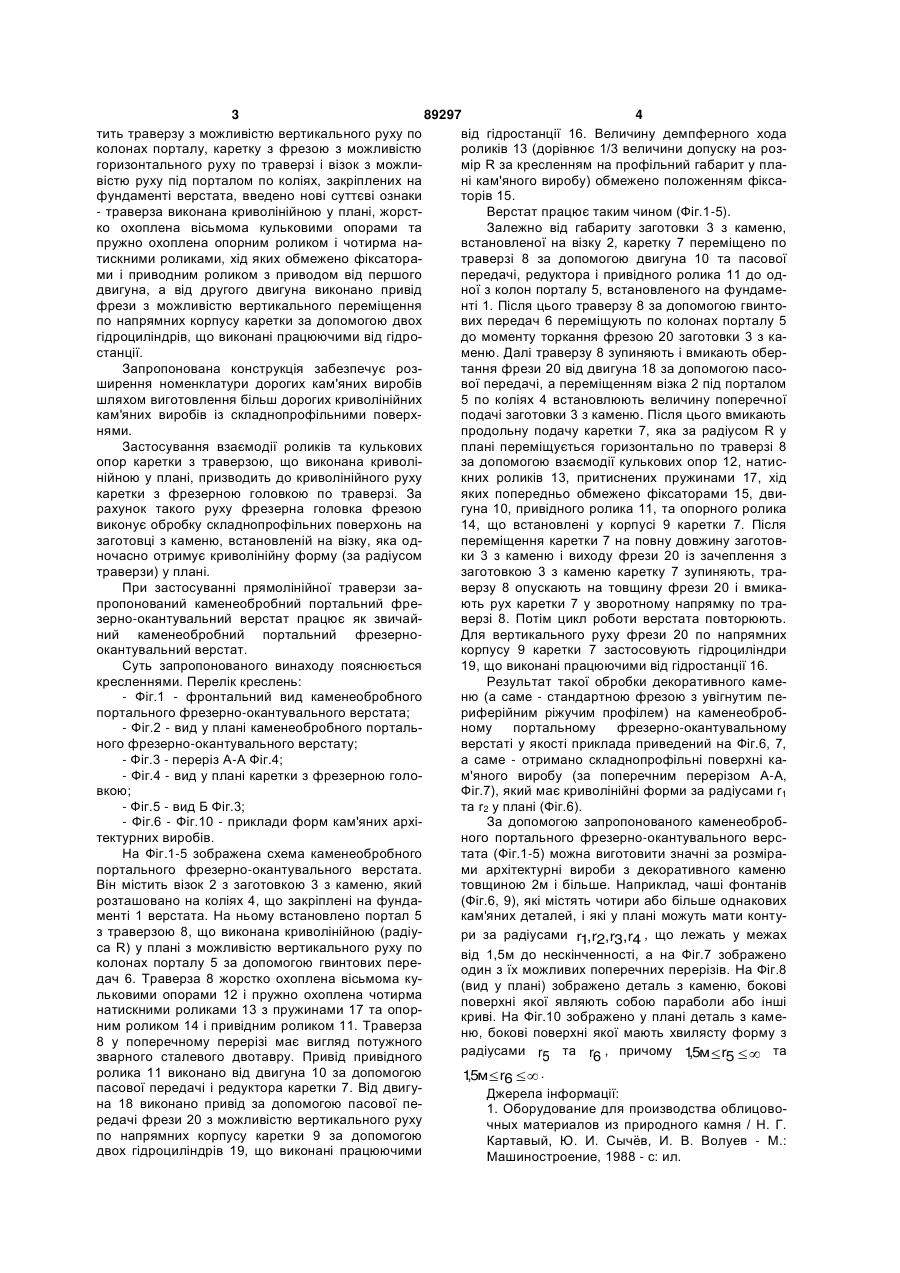

Каменеобробний портальний фрезерноокантовувальний верстат, що містить траверзу (8) з можливістю вертикального руху по колонах порталу (5), каретку (7) з фрезою (20) з можливістю горизонтального руху по траверзі (8) і візок з можливістю руху під порталом (5) по коліях (4), закріплених на фундаменті (1) верстата, який відрізняється тим, що траверза (8) виконана криволінійною у плані, жорстко охоплена вісьмома кульковими опорами (12) та пружно охоплена опорним роликом (14) і чотирма натискними роликами (13), хід яких обмежено фіксаторами (15) і приводним роликом (11) з приводом від першого двигуна (10), а від другого двигуна (18) виконано привід фрези (20) з можливістю вертикального переміщення по напрямних корпусу (9) каретки (7) за допомогою двох гідроциліндрів (19), що виконані працюючими від гідростанції (16). Винахід належить до галузі машинобудування, а саме - до конструкцій каменеобробних верстатів і може бути використаний для обробки складнопрофільних поверхонь криволінійних кам'яних виробів. Відома конструкція каменеобробного портального фрезерно-окантувального верстата моделі СМР-014 [1], який обрано як прототип винаходу. Цей верстат застосовують для окантовки (розкрою по заданим розмірам), фрезерування та профілювання заготовок з каменю по прямих поверхнях. Спільними суттєвими ознаками верстатапрототипу з каменеобробним портальним фрезерно-окантувальним верстатом, що пропонується, є траверза з можливістю вертикального руху по колонах порталу, каретка з фрезою з можливістю горизонтального руху по траверзі, візок з можливістю руху під порталом по коліях, закріплених на фундаменті верстата. Але на відміну від верстату, що пропонується, у верстаті-прототипі можливий тільки прямолінійний рух каретки з фрезерною головкою за допомогою прямолінійної траверзи. В результаті верстатпрототип не може виконувати обробку складноп рофільних поверхонь дорогих криволінійних у плані кам'яних виробів. Таким чином, недоліком верстата-прототипу є обмеженість номенклатури дорогих криволінійних у плані кам'яних виробів із складнопрофільними поверхнями. В основу винаходу поставлена задача вдосконалення конструкції каменеобробного портального фрезерно-окантувального верстата моделі СМР014 шляхом виконання траверзи криволінійною в плані, жорстко охопленої вісьмома кульковими опорами та пружно охопленої опорним роликом і чотирма натискними роликами, хід яких обмежено фіксаторами і приводним роликом з приводом від першого двигуна, а від другого двигуна виконано привід фрези з можливістю вертикального переміщення по напрямних корпусу каретки за допомогою двох гідроциліндрів, що виконані працюючими від гідростанцій, що забезпечить розширення номенклатури дорогих криволінійних кам'яних виробів із складнопрофільними поверхнями. Задача вирішується тим, що в конструкцію каменеобробного портального фрезерноокантувального верстата моделі СМР-014, що міс (19) UA (11) 89297 (13) C2 (21) a200806962 (22) 20.05.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) МЕЛЬНИЧУК ПЕТРО ПЕТРОВИЧ, СІДОРКО ВОЛОДИМИР ІГОРЕВИЧ, ЧЕМОДАНОВ ПЕТРО АРИСОВИЧ (73) ЖИТОМИРСЬКИЙ ДЕРЖАВНИЙ ТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) Картавый Н.Г., Сычѐв Ю.И., Волуев И.В. Оборудование для производства облицовочных материалов из природного камня. - М.: Машиностроение, 1988, - C. 64-66 SU 425810, 30.04.1974 SU 1146206, 23.03.1985 RU 2046710, 27.10.1995 CN 2274568, 18.02.1998 FR 2725394, 12.04.1996 DE 19607420, 20.03.1997 3 89297 4 тить траверзу з можливістю вертикального руху по від гідростанції 16. Величину демпферного хода колонах порталу, каретку з фрезою з можливістю роликів 13 (дорівнює 1/3 величини допуску на розгоризонтального руху по траверзі і візок з можлимір R за кресленням на профільний габарит у плавістю руху під порталом по коліях, закріплених на ні кам'яного виробу) обмежено положенням фіксафундаменті верстата, введено нові суттєві ознаки торів 15. - траверза виконана криволінійною у плані, жорстВерстат працює таким чином (Фіг.1-5). ко охоплена вісьмома кульковими опорами та Залежно від габариту заготовки 3 з каменю, пружно охоплена опорним роликом і чотирма навстановленої на візку 2, каретку 7 переміщено по тискними роликами, хід яких обмежено фіксаторатраверзі 8 за допомогою двигуна 10 та пасової ми і приводним роликом з приводом від першого передачі, редуктора і привідного ролика 11 до оддвигуна, а від другого двигуна виконано привід ної з колон порталу 5, встановленого на фундамефрези з можливістю вертикального переміщення нті 1. Після цього траверзу 8 за допомогою гвинтопо напрямних корпусу каретки за допомогою двох вих передач 6 переміщують по колонах порталу 5 гідроциліндрів, що виконані працюючими від гідродо моменту торкання фрезою 20 заготовки 3 з кастанції. меню. Далі траверзу 8 зупиняють і вмикають оберЗапропонована конструкція забезпечує розтання фрези 20 від двигуна 18 за допомогою пасоширення номенклатури дорогих кам'яних виробів вої передачі, а переміщенням візка 2 під порталом шляхом виготовлення більш дорогих криволінійних 5 по коліях 4 встановлюють величину поперечної кам'яних виробів із складнопрофільними поверхподачі заготовки 3 з каменю. Після цього вмикають нями. продольну подачу каретки 7, яка за радіусом R у Застосування взаємодії роликів та кулькових плані переміщується горизонтально по траверзі 8 опор каретки з траверзою, що виконана криволіза допомогою взаємодії кулькових опор 12, натиснійною у плані, призводить до криволінійного руху кних роликів 13, притиснених пружинами 17, хід каретки з фрезерною головкою по траверзі. За яких попередньо обмежено фіксаторами 15, двирахунок такого руху фрезерна головка фрезою гуна 10, привідного ролика 11, та опорного ролика виконує обробку складнопрофільних поверхонь на 14, що встановлені у корпусі 9 каретки 7. Після заготовці з каменю, встановленій на візку, яка одпереміщення каретки 7 на повну довжину заготовночасно отримує криволінійну форму (за радіусом ки 3 з каменю і виходу фрези 20 із зачеплення з траверзи) у плані. заготовкою 3 з каменю каретку 7 зупиняють, траПри застосуванні прямолінійної траверзи заверзу 8 опускають на товщину фрези 20 і вмикапропонований каменеобробний портальний фреють рух каретки 7 у зворотному напрямку по тразерно-окантувальний верстат працює як звичайверзі 8. Потім цикл роботи верстата повторюють. ний каменеобробний портальний фрезерноДля вертикального руху фрези 20 по напрямних окантувальний верстат. корпусу 9 каретки 7 застосовують гідроциліндри Суть запропонованого винаходу пояснюється 19, що виконані працюючими від гідростанції 16. кресленнями. Перелік креслень: Результат такої обробки декоративного каме- Фіг.1 - фронтальний вид каменеобробного ню (а саме - стандартною фрезою з увігнутим пепортального фрезерно-окантувального верстата; риферійним ріжучим профілем) на каменеоброб- Фіг.2 - вид у плані каменеобробного портальному портальному фрезерно-окантувальному ного фрезерно-окантувального верстату; верстаті у якості приклада приведений на Фіг.6, 7, - Фіг.3 - переріз А-А Фіг.4; а саме - отримано складнопрофільні поверхні ка- Фіг.4 - вид у плані каретки з фрезерною голом'яного виробу (за поперечним перерізом А-А, вкою; Фіг.7), який має криволінійні форми за радіусами r1 - Фіг.5 - вид Б Фіг.3; та r2 у плані (Фіг.6). - Фіг.6 - Фіг.10 - приклади форм кам'яних архіЗа допомогою запропонованого каменеобробтектурних виробів. ного портального фрезерно-окантувального версНа Фіг.1-5 зображена схема каменеобробного тата (Фіг.1-5) можна виготовити значні за розмірапортального фрезерно-окантувального верстата. ми архітектурні вироби з декоративного каменю Він містить візок 2 з заготовкою 3 з каменю, який товщиною 2м і більше. Наприклад, чаші фонтанів розташовано на коліях 4, що закріплені на фунда(Фіг.6, 9), які містять чотири або більше однакових менті 1 верстата. На ньому встановлено портал 5 кам'яних деталей, і які у плані можуть мати контуз траверзою 8, що виконана криволінійною (радіури за радіусами r1,r2,r3,r4 , що лежать у межах са R) у плані з можливістю вертикального руху по від 1,5м до нескінченності, а на Фіг.7 зображено колонах порталу 5 за допомогою гвинтових переодин з їх можливих поперечних перерізів. На Фіг.8 дач 6. Траверза 8 жорстко охоплена вісьмома ку(вид у плані) зображено деталь з каменю, бокові льковими опорами 12 і пружно охоплена чотирма поверхні якої являють собою параболи або інші натискними роликами 13 з пружинами 17 та опоркриві. На Фіг.10 зображено у плані деталь з каменим роликом 14 і привідним роликом 11. Траверза ню, бокові поверхні якої мають хвилясту форму з 8 у поперечному перерізі має вигляд потужного радіусами r5 та r6 , причому 15м r5 та , зварного сталевого двотавру. Привід привідного ролика 11 виконано від двигуна 10 за допомогою пасової передачі і редуктора каретки 7. Від двигуна 18 виконано привід за допомогою пасової передачі фрези 20 з можливістю вертикального руху по напрямних корпусу каретки 9 за допомогою двох гідроциліндрів 19, що виконані працюючими . 15м r6 , Джерела інформації: 1. Оборудование для производства облицовочных материалов из природного камня / Н. Г. Картавый, Ю. И. Сычѐв, И. В. Волуев - М.: Машиностроение, 1988 - с: ил. 5 89297 6 7 Комп’ютерна верстка В. Мацело 89297 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
