Пристрій для направляння тягового ланцюга конвеєра

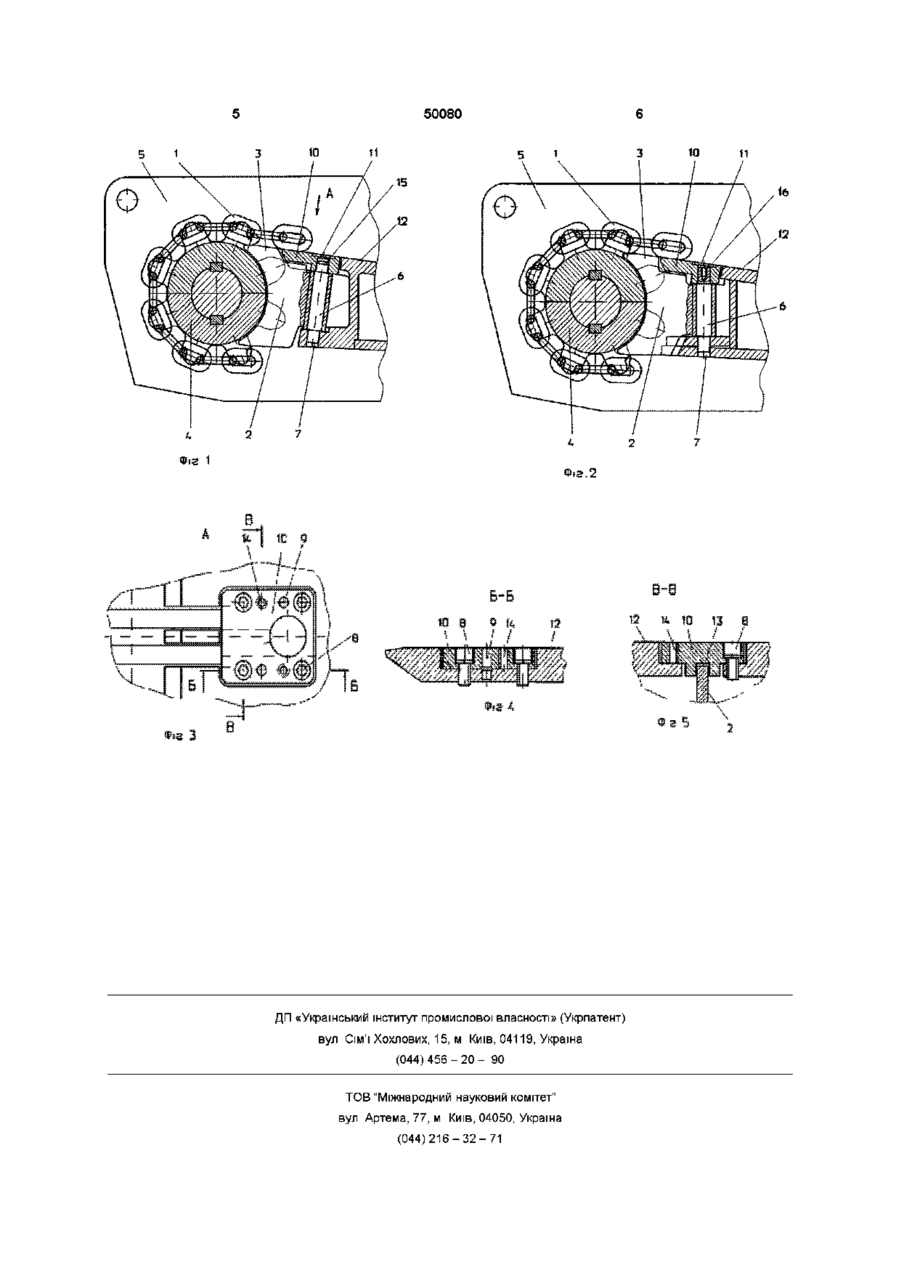

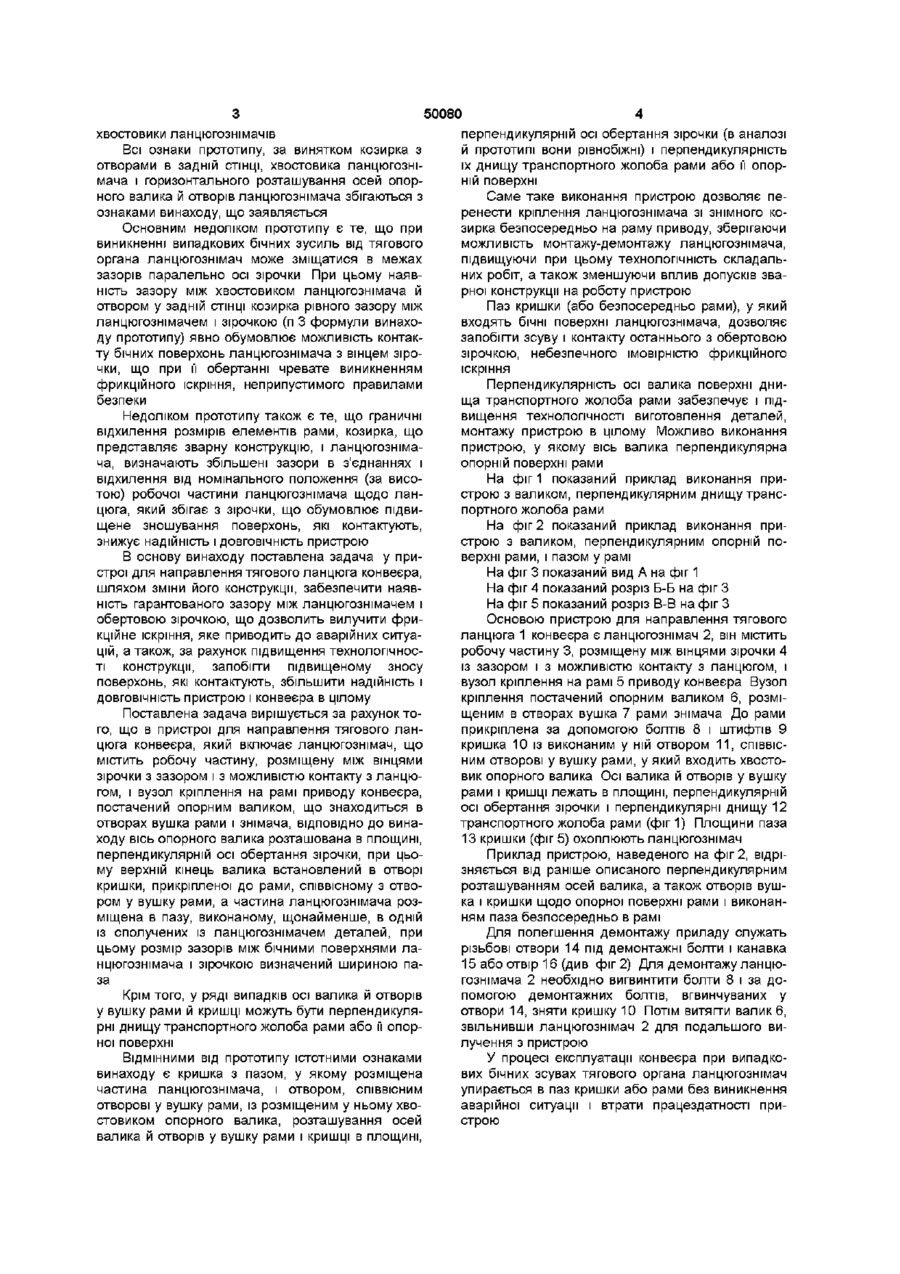

1 Пристрій для направляння тягового ланцюга конвеєра, що включає ланцюгознімач, який містить робочу частину, розташовану між вінцями зірочки з зазором і з можливістю контактування з ланцюгом, і вузол кріплення на рамі приводу конвеєра, оснащений опорним валиком, розміщеним в отворах вушка рами і ланцюгознімача, який відрізняється тим, що вісь опорного валика роз ташована в площині, перпендикулярній осі обертання зірочки, при цьому верхній кінець валика встановлений в отворі кришки, співвісному з отвором у вушку рами, кришка прикріплена до рами, а частина ланцюгознімача розміщена в пазу, виконаному, щонайменше, в одній із сполучених із ланцюгознімачем деталей, при цьому розмір зазорів між бічними поверхнями ланцюгознімача і зірочкою визначений шириною паза 2 Пристрій за п 1, який відрізняється тим, що осі валика й отворів у вушку рами і кришці перпендикулярні днищу транспортного жолоба рами 3 Пристрій за п 1, який відрізняється тим, що осі валика й отворів у вушку рами і кришці перпендикулярні опорній поверхні рами 4 Пристрій за п 1, який відрізняється тим, що паз виконаний у кришці 5 Пристрій за п 1, який відрізняється тим, що паз виконаний у рамі 6 Пристрій з а п 1 , який відрізняється тим, що пази виконані в кришці й у рамі Винахід відноситься до транспортного устаткування, а саме, до головних і кінцевих приводів скребкового конвеєра Відомо пристрій для направлення тягового ланцюга конвеєра (див, патент ФРН № 2607260, B65G21/10, опубл 25 08 77, Машинна рама ланцюгового скребкового конвеєра), що включає, щонайменше, один ланцюгознімач, що містить робочу частину, розміщену між вінцями зірочки з зазором і з можливістю контактування з ланцюгом, і вузол кріплення на рамі конвеєра, постачений опорними валиками, розміщеними в отворах козирка, закріпленого на траверсах рами Всі ознаки аналога, за винятком наявності козирка з отворами кріплення, траверс і горизонтального розташування двох осей кріплення ланцюгознімача збігаються з ознаками винаходу Недоліком аналога є те, що граничні відхилення розмірів елементів козирка, рами з траверсою і ланцюгознімача визначають збільшені зазори в з'єднаннях і відхилення від номінального поло ження робочої частини знімача щодо ланцюга, що збігає з зірочки, посадженої на вал головного (кінцевого) приводу конвеєра У результаті можливо посилене зношування ланцюга, рами і ланцюгознімача Найбільш близьким до винаходу за технічною сутністю і результатом, що досягається, є пристрій для направлення тягового ланцюга конвеєра, прийнятий за прототип (див патент України № 16769, B65G19/00, опубл 29 08 97 Пристрій для направлення тягового ланцюга конвеєра) Пристрій включає ланцюгознімачі з робочими частинами, розміщеними між вінцями зірочки з зазором і з можливістю контактування з ланцюгом, і вузол кріплення, розташований на козирку рами конвеєра, постачений опорним валиком, розміщеним в отворах вушок козирка рами і ланцюгознімача Козирок рами постачений вертикальними вушками з горизонтальними отворами і задньою стінкою з горизонтальними отворами, у яких розміщені О 00 о о ю 50080 хвостовики ланцюгознімачів Всі ознаки прототипу, за винятком козирка з отворами в задній СТІНЦІ, хвостовика ланцюгознімача і горизонтального розташування осей опорного валика й отворів ланцюгознімача збігаються з ознаками винаходу, що заявляється Основним недоліком прототипу є те, що при виникненні випадкових бічних зусиль від тягового органа ланцюгознімач може зміщатися в межах зазорів паралельно осі зірочки При цьому наявність зазору між хвостовиком ланцюгознімача й отвором у задній СТІНЦІ козирка рівного зазору між ланцюгознімачем і зірочкою (п 3 формули винаходу прототипу) явно обумовлює можливість контакту бічних поверхонь ланцюгознімача з вінцем зірочки, що при її обертанні чревате виникненням фрикційного іскріння, неприпустимого правилами безпеки Недоліком прототипу також є те, що граничні відхилення розмірів елементів рами, козирка, що представляє зварну конструкцію, і ланцюгознімача, визначають збільшені зазори в з'єднаннях і відхилення від номінального положення (за висотою) робочої частини ланцюгознімача щодо ланцюга, який збігає з зірочки, що обумовлює підвищене зношування поверхонь, які контактують, знижує надійність і ДОВГОВІЧНІСТЬ пристрою В основу винаходу поставлена задача у пристрої для направлення тягового ланцюга конвеєра, шляхом зміни його конструкції, забезпечити наявність гарантованого зазору між ланцюгознімачем і обертовою зірочкою, що дозволить вилучити фрикційне іскріння, яке приводить до аварійних ситуацій, а також, за рахунок підвищення технологічності конструкції, запобігти підвищеному зносу поверхонь, які контактують, збільшити надійність і ДОВГОВІЧНІСТЬ пристрою і конвеєра в цілому Поставлена задача вирішується за рахунок того, що в пристрої для направлення тягового ланцюга конвеєра, який включає ланцюгознімач, що містить робочу частину, розміщену між вінцями зірочки з зазором і з можливістю контакту з ланцюгом, і вузол кріплення на рамі приводу конвеєра, постачений опорним валиком, що знаходиться в отворах вушка рами і знімача, ВІДПОВІДНО ДО винаходу вісь опорного валика розташована в площині, перпендикулярній осі обертання зірочки, при цьому верхній кінець валика встановлений в отворі кришки, прикріпленої до рами, співвісному з отвором у вушку рами, а частина ланцюгознімача розміщена в пазу, виконаному, щонайменше, в одній із сполучених із ланцюгознімачем деталей, при цьому розмір зазорів між бічними поверхнями ланцюгознімача і зірочкою визначений шириною паза Крім того, у ряді випадків осі валика й отворів у вушку рами й кришці можуть бути перпендикулярні днищу транспортного жолоба рами або її опорної поверхні ВІДМІННИМИ ВІД прототипу істотними ознаками винаходу є кришка з пазом, у якому розміщена частина ланцюгознімача, і отвором, СПІВВІСНИМ отворові у вушку рами, із розміщеним у ньому хвостовиком опорного валика, розташування осей валика й отворів у вушку рами і кришці в площині, перпендикулярній осі обертання зірочки (в аналозі й прототипі вони рівнобіжні) і перпендикулярність їх днищу транспортного жолоба рами або її опорній поверхні Саме таке виконання пристрою дозволяє перенести кріплення ланцюгознімача зі знімного козирка безпосередньо на раму приводу, зберігаючи можливість монтажу-демонтажу ланцюгознімача, підвищуючи при цьому технологічність складальних робіт, а також зменшуючи вплив допусків зварної конструкції на роботу пристрою Паз кришки (або безпосередньо рами), у який входять бічні поверхні ланцюгознімача, дозволяє запобігти зсуву і контакту останнього з обертовою зірочкою, небезпечного імовірністю фрикційного іскріння Перпендикулярність осі валика поверхні днища транспортного жолоба рами забезпечує і підвищення технологічності виготовлення деталей, монтажу пристрою в цілому Можливо виконання пристрою, у якому вісь валика перпендикулярна опорній поверхні рами На фіг 1 показаний приклад виконання пристрою з валиком, перпендикулярним днищу транспортного жолоба рами На фіг 2 показаний приклад виконання пристрою з валиком, перпендикулярним опорній поверхні рами, і пазом у рамі На фіг 3 показаний вид А на фіг 1 На фіг 4 показаний розріз Б-Б на фіг З На фіг 5 показаний розріз В-В на фіг З Основою пристрою для направлення тягового ланцюга 1 конвеєра є ланцюгознімач 2, він містить робочу частину 3, розміщену між вінцями зірочки 4 із зазором і з можливістю контакту з ланцюгом, і вузол кріплення на рамі 5 приводу конвеєра Вузол кріплення постачений опорним валиком 6, розміщеним в отворах вушка 7 рами знімача До рами прикріплена за допомогою болтів 8 і штифтів 9 кришка 10 із виконаним у ній отвором 11, СПІВВІСНИМ отворові у вушку рами, у який входить хвостовик опорного валика Осі валика й отворів у вушку рами і кришці лежать в площині, перпендикулярній осі обертання зірочки і перпендикулярні днищу 12 транспортного жолоба рами (фіг 1) Площини паза 13 кришки (фіг 5) охоплюють ланцюгознімач Приклад пристрою, наведеного на фіг 2, відрізняється від раніше описаного перпендикулярним розташуванням осей валика, а також отворів вушка і кришки щодо опорної поверхні рами і виконанням паза безпосередньо в рамі Для полегшення демонтажу приладу служать різьбові отвори 14 під демонтажні болти і канавка 15 або отвір 16 (див фіг 2) Для демонтажу ланцюгознімача 2 необхідно вигвинтити болти 8 і за допомогою демонтажних болтів, вгвинчуваних у отвори 14, зняти кришку 10 Потім ВИТЯГТИ валик 6, звільнивши ланцюгознімач 2 для подальшого вилучення з пристрою У процесі експлуатації конвеєра при випадкових бічних зсувах тягового органа ланцюгознімач упирається в паз кришки або рами без виникнення аварійної ситуації і втрати працездатності пристрою 50080 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
