Профіль стулки вікна

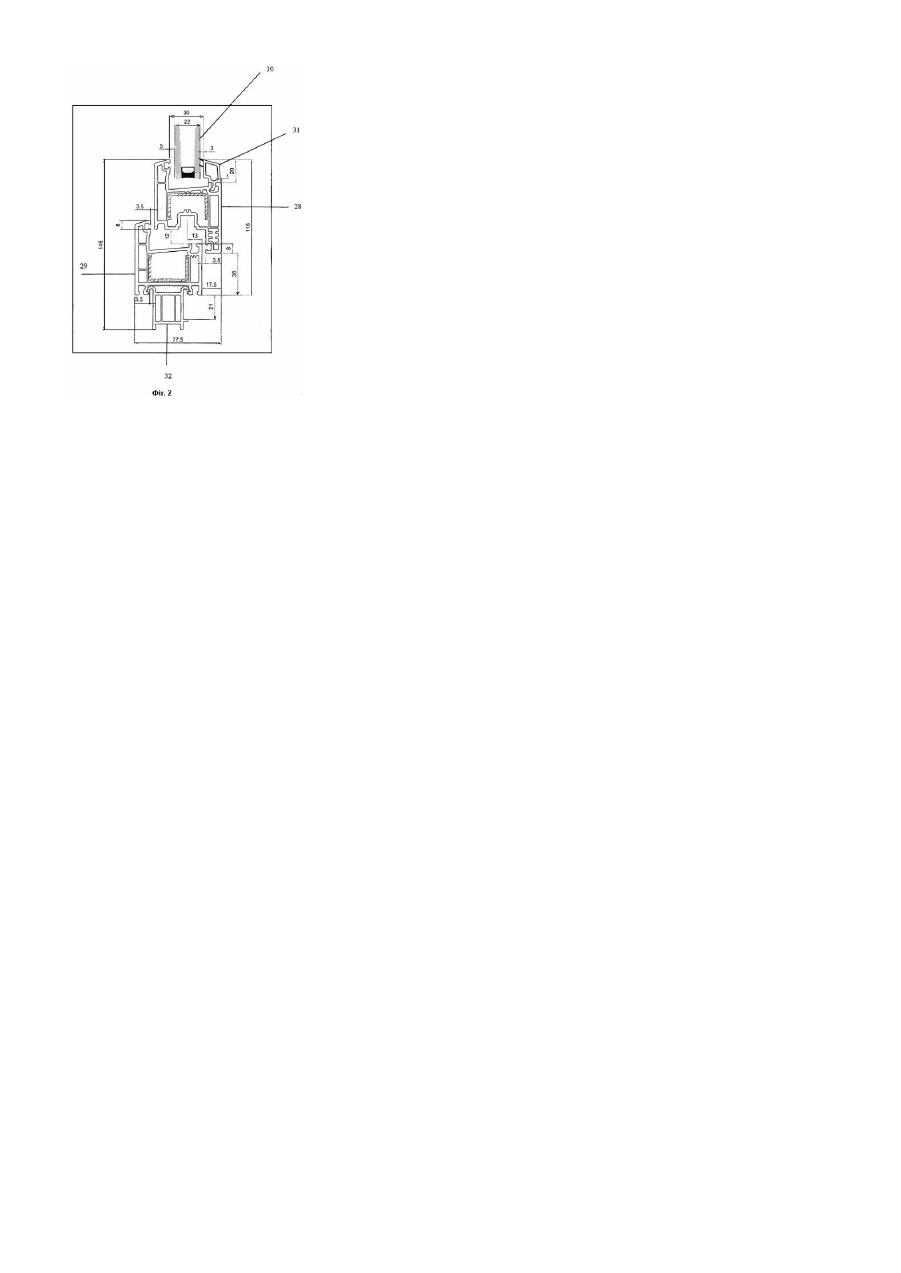

Корисна модель відноситься до профілів стулок вікна з ПВХ, які застосовуються при виготовленні вікон. Багатокамерні системи профілів з ПВХ набули широкого поширення на ринку з 90-х років останнього сторіччя. Такі системи профілів складаються з окремих профілів для елементів віконних конструкцій: віконних рам, стулок вікна, імпостів, штапиків тощо. Відомий трьохкамерний профіль стулки вікна [див. RU 2125640, Е06В3/22, опубл.27.01.99], який складається з зовнішньої, середньої та внутрішньої камер, виступаючих підпірних камер, елемента кріплення штапика, елементів кріплення ущільнювальних прокладок. В середній камері знаходиться армуючий елемент жорсткості. На внутрішній стороні середньої камери розташовані елементи для фіксації армуючого елемента жорсткості. Розташування елементів для фіксації елемента жорсткості та їх розміри не дозволяють надійно зафіксувати елемент жорсткості, тому елемент жорсткості не може належним чином сприймати навантаження, які діють на профіль, і забезпечити необхідну жорсткість профілю. Крім того, виступаюча підпірна камера, яка притискується до віконної рами, має недостатню міцність та схильність до вигину. Задача, яку вирішує корисна модель, є створення такого профілю стулки вікна, який має підвищенну надійність фіксації армуючого елемента жорсткості та необхідну міцність. Задача вирішується тим, що профіль стулки вікна з ПВХ складається з зовнішньої камери, середньої камери та внутрішньої камери, виступаючи х підпірних камер, елементів кріплення штапика та ущільнювальних прокладок, та елементів, що фіксують армуючий елемент жорсткості, і в якості елементів, що фіксують армуючий елемент жорсткості, профіль містить сім виступів на внутрішній поверхні середньої камери, які розташовані певним чином і мають певні розміри. Технічний результат, який досягається корисною мод елю, є створення нового профілю стулки вікна з оптимальним розташуванням та кількістю елементів, що фіксують армуючий елемент жорсткості; підвищення міцності профілю стулки вікна; також розширення асортименту профілей віконних рам з ПВХ. Приклади конкретного виконання та використання корисної моделі показані на Фіг.1 та Фіг.2. Фіг.1 – профіль стулки вікна (у статичному стані). Фіг.2 – віконна конструкція (у статичному стані). Профіль стулки вікна (Фіг.1) складається із зовнішньої камери 1, середньої камери 2 і внутрішньої камери 3. Над зовнішньою камерою 1 розташована виступаюча підпірна камера 4. Нижче внутрішньої камери 3 розташована виступаюча підпірна камера 5. Перегородка 9, яка розділяє зовнішню камерою 1 та підпірну камеру 4, перегородка 10, яка розділяє зовнішню камеру 1 та середню камеру 2, перегородка 11, яка розділяє середню камеру 2 та внутрішню камеру 3, та перегородка 12, яка розділяє внутрішню камеру 3 і підпірну камеру 5, мають однакову товщин у, яка становить 1,2мм. Товщина вертикальної зовнішньої стінки 21 та вертикальної зовнішньої стінки 22 складає 2,8мм Зовнішня похила стінка 13 має ухил до горизонталі 4,50 та товщину стінки 2,5мм. Профіль стулки вікна має елемент для кріплення штапика 8, який розташовано зверху над вн утрішньою камерою 3, та елементи для кріплення ущільнювальних прокладок 6 і 7. На внутрішній поверхні середньої камери 2 на перегородці 10 є виступ 14, на перегородці 11 є три виступи 15, 16, 17, на похилій стінці 13 є три виступи - 18, 19, 20. Виступи призначені для фіксації армуючого елемента жорсткості П-подібної форми. Виступи 14 та 15 є упорами для кінців армуючого елемента жорсткості, виступи 16, 17, 18, 19, 20 є упорами для бокових сторін армуючого елемента жорсткості. Висота виступів 14 і 15 становить 3мм, висота виступів 16 і 17 становить 0,5мм. Виступи - 18, 19, 20 мають різну висоту. Кількість виступів - по одному виступу на кожний кінець армуючого елемента жорсткості, три виступи на одну бокову сторону та два виступи на другу бокову сторону армуючого елемента жорсткості - є достатньою для надійної фіксації армуючого елемента жорсткості. Бокові сторони виступів 14 та 15 знаходяться на одній умовній горизонтальній площині. Виступи - 18, 19, 20 мають різну висоту так, щоб кінці виступів знаходились на одній умовній горизонтальній площині. Відстань між обома умовними горизонтальними площинами складає 21мм. Відстань між поверхнею перегородки 10 та кінцями виступів 16 і 17 становить 36мм. Виступаюча підпірна камера 5 має п'ять елементів жорсткості у вигляді ребер жорсткості - 23, 24, 25, 26, 27, розташованих на внутрішній поверхні на вертикальних стінках камери, два ребра жорсткості розташовано на одній стінці і три ребра жорсткості розташовано на другій стінці. Відстань між кінцями ребер становить 2,5мм. Загальний розмір профіля по висоті становить 80мм. Видимий зовнішній розмір профілю по висоті із сторони стінки 21 становить 60мм, видимий зовнішній розмір по висоті із сторони стінки 22 становить 60мм. Ширина профілю становить 60мм. Даний приклад лише ілюструє представлене технічне рішення, але не обмежує його. Як один із способів використання корисної моделі показана віконна конструкція (Фіг.2), яка складається із стулки вікна 28, віконної рами 29, склопакету 30, штапика 31, з'єднувального елемента 32, який з'єднує віконну раму 29 зі стінкою. Склопакет 30 вставляється у стулку вікна 28 і фіксується за допомогою штапика 31 з одною сторони та ущільнювальної прокладки з другої сторони (не показана).
