Барабанний міксер

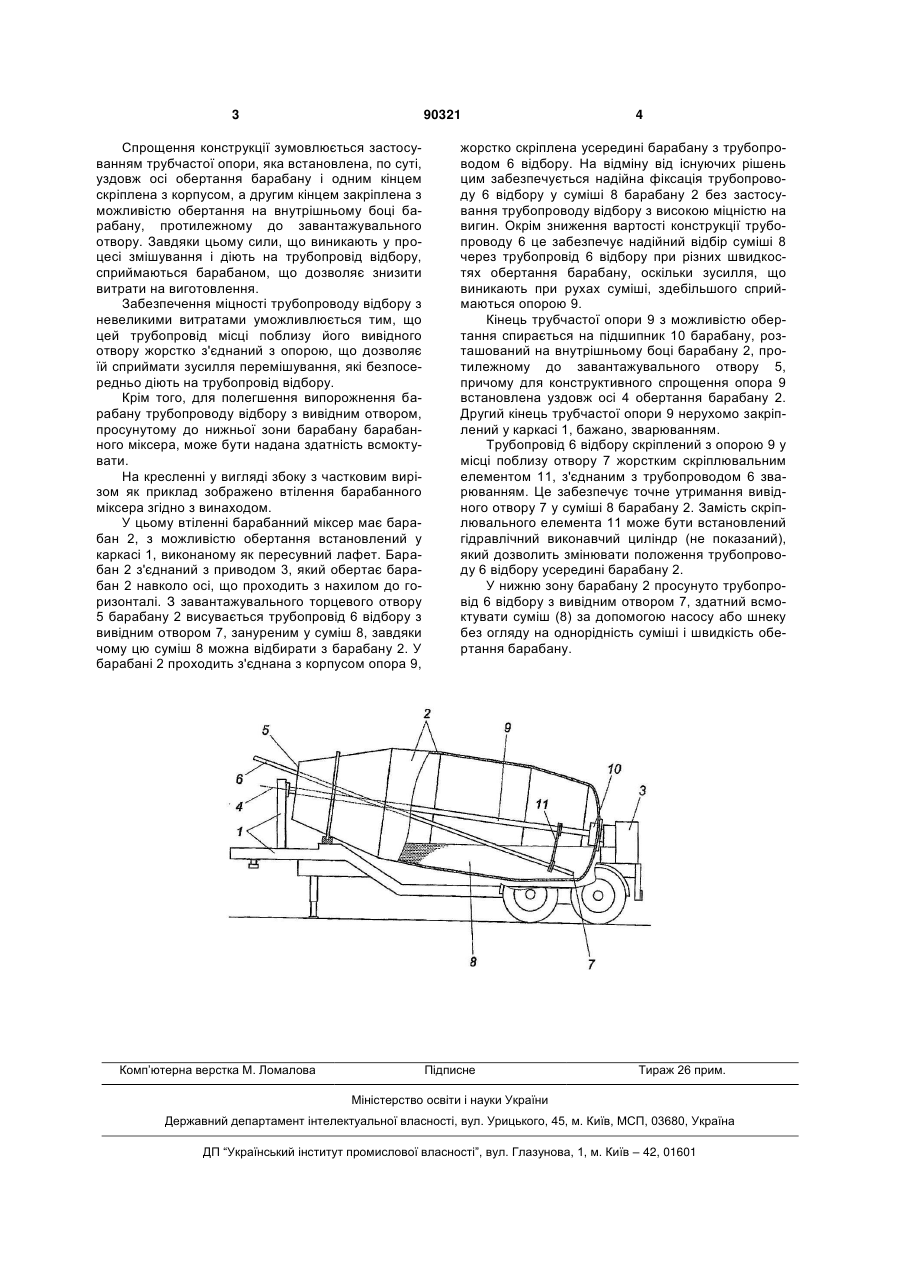

1. Барабанний міксер, який має барабан, з можливістю обертання встановлений у каркасі і з'єднаний з приводом, що обертає барабан навколо осі, і трубопровід відбору, що висувається з торцевого завантажувального отвору для відбору суміші з барабана через вивідний отвір, який від C2 1 3 90321 Спрощення конструкції зумовлюється застосуванням трубчастої опори, яка встановлена, по суті, уздовж осі обертання барабану і одним кінцем скріплена з корпусом, а другим кінцем закріплена з можливістю обертання на внутрішньому боці барабану, протилежному до завантажувального отвору. Завдяки цьому сили, що виникають у процесі змішування і діють на трубопровід відбору, сприймаються барабаном, що дозволяє знизити витрати на виготовлення. Забезпечення міцності трубопроводу відбору з невеликими витратами уможливлюється тим, що цей трубопровід місці поблизу його вивідного отвору жорстко з'єднаний з опорою, що дозволяє їй сприймати зусилля перемішування, які безпосередньо діють на трубопровід відбору. Крім того, для полегшення випорожнення барабану трубопроводу відбору з вивідним отвором, просунутому до нижньої зони барабану барабанного міксера, може бути надана здатність всмоктувати. На кресленні у вигляді збоку з частковим вирізом як приклад зображено втілення барабанного міксера згідно з винаходом. У цьому втіленні барабанний міксер має барабан 2, з можливістю обертання встановлений у каркасі 1, виконаному як пересувний лафет. Барабан 2 з'єднаний з приводом 3, який обертає барабан 2 навколо осі, що проходить з нахилом до горизонталі. З завантажувального торцевого отвору 5 барабану 2 висувається трубопровід 6 відбору з вивідним отвором 7, зануреним у суміш 8, завдяки чому цю суміш 8 можна відбирати з барабану 2. У барабані 2 проходить з'єднана з корпусом опора 9, Комп’ютерна верстка М. Ломалова 4 жорстко скріплена усередині барабану з трубопроводом 6 відбору. На відміну від існуючих рішень цим забезпечується надійна фіксація трубопроводу 6 відбору у суміші 8 барабану 2 без застосування трубопроводу відбору з високою міцністю на вигин. Окрім зниження вартості конструкції трубопроводу 6 це забезпечує надійний відбір суміші 8 через трубопровід 6 відбору при різних швидкостях обертання барабану, оскільки зусилля, що виникають при рухах суміші, здебільшого сприймаються опорою 9. Кінець трубчастої опори 9 з можливістю обертання спирається на підшипник 10 барабану, розташований на внутрішньому боці барабану 2, протилежному до завантажувального отвору 5, причому для конструктивного спрощення опора 9 встановлена уздовж осі 4 обертання барабану 2. Другий кінець трубчастої опори 9 нерухомо закріплений у каркасі 1, бажано, зварюванням. Трубопровід 6 відбору скріплений з опорою 9 у місці поблизу отвору 7 жорстким скріплювальним елементом 11, з'єднаним з трубопроводом 6 зварюванням. Це забезпечує точне утримання вивідного отвору 7 у суміші 8 барабану 2. Замість скріплювального елемента 11 може бути встановлений гідравлічний виконавчий циліндр (не показаний), який дозволить змінювати положення трубопроводу 6 відбору усередині барабану 2. У нижню зону барабану 2 просунуто трубопровід 6 відбору з вивідним отвором 7, здатний всмоктувати суміш (8) за допомогою насосу або шнеку без огляду на однорідність суміші і швидкість обертання барабану. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
