Землерийна машина для буріння свердловин
Номер патенту: 90424
Опубліковано: 26.04.2010
Автори: Семенченко Анатолій Кирилович, Гаврюков Олександр Володимирович, Трет'як Андрій Валерійович
Формула / Реферат
Землерийна машина для буріння свердловин, що містить гусеничний ходовий механізм, на якому розташована поворотна платформа із стрілою і розвантажувальним пристроєм, в який вивантажується грунт, що розробляється, із стрічкового конвеєра, який має плоскі і трубчасті ділянки, яка відрізняється тим, що містить напірні лебідки для опускання та піднімання рами, стрічковий конвеєр встановлений на рамі з роликоопорами у корпусі, прикріпленому до стріли та закріпленому шарнірно до поворотної платформи, а робочий орган виконаний у вигляді шнеко-фрезерного пристрою, що знаходиться на кінці рами з роликоопорами, подає грунт, що розробляється, через приймальний пристрій в трубчасту ділянку конвеєра, на рамі з роликоопорами встановлений кінцевий жолобчатий барабан, що формує разом з роликоопорами трубчасту форму стрічки конвеєра, а на корпусі встановлено вертикальний вантажний телескопічний пристрій, що дозволяє змінювати довжину стрічкового конвеєра під час роботи.
Текст

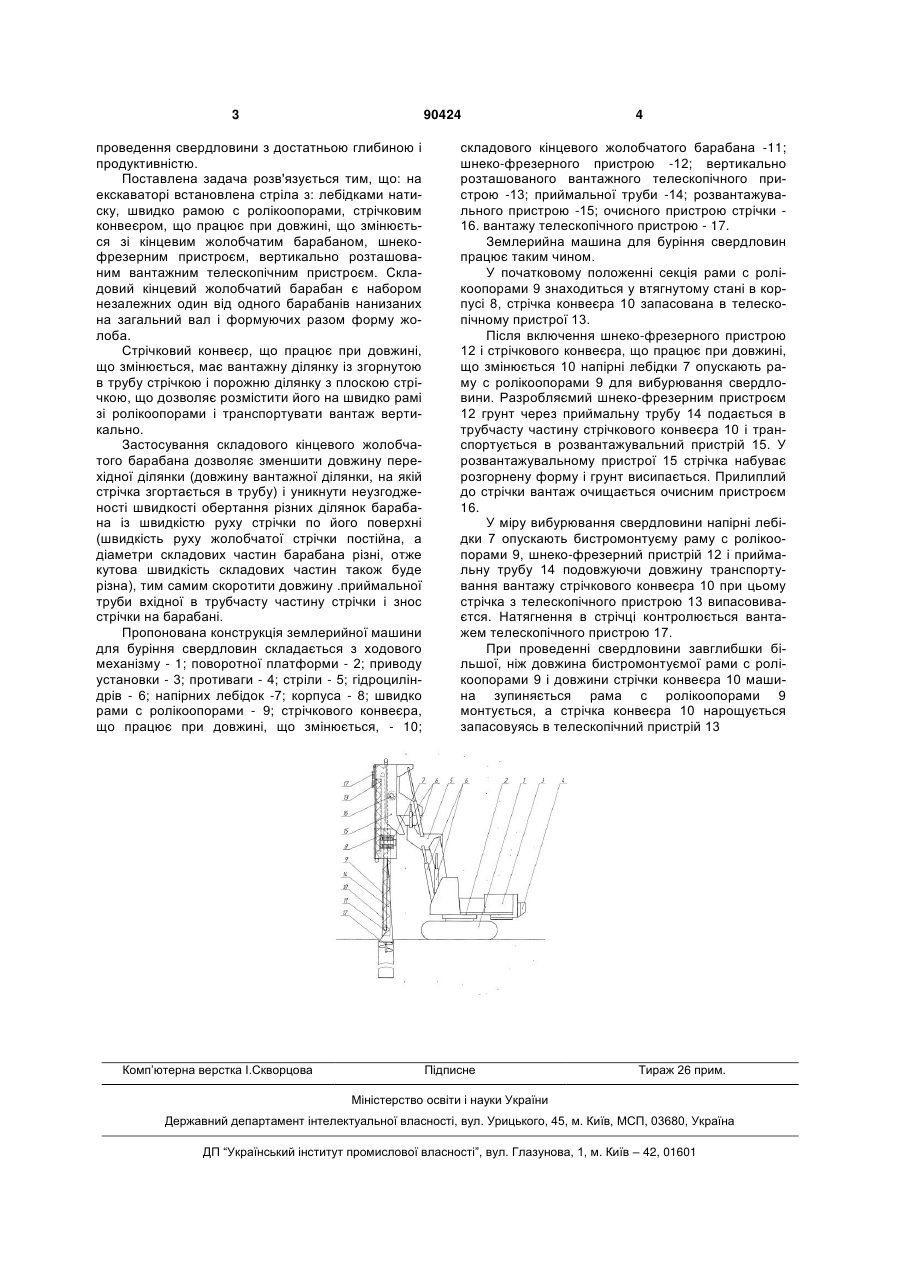

Землерийна машина для буріння свердловин, що містить гусеничний ходовий механізм, на якому розташована поворотна платформа із стрілою і C2 1 3 90424 проведення свердловини з достатньою глибиною і продуктивністю. Поставлена задача розв'язується тим, що: на екскаваторі встановлена стріла з: лебідками натиску, швидко рамою с ролікоопорами, стрічковим конвеєром, що працює при довжині, що змінюється зі кінцевим жолобчатим барабаном, шнекофрезерним пристроєм, вертикально розташованим вантажним телескопічним пристроєм. Складовий кінцевий жолобчатий барабан є набором незалежних один від одного барабанів нанизаних на загальний вал і формуючих разом форму жолоба. Стрічковий конвеєр, що працює при довжині, що змінюється, має вантажну ділянку із згорнутою в трубу стрічкою і порожню ділянку з плоскою стрічкою, що дозволяє розмістити його на швидко рамі зі ролікоопорами і транспортувати вантаж вертикально. Застосування складового кінцевого жолобчатого барабана дозволяє зменшити довжину перехідної ділянки (довжину вантажної ділянки, на якій стрічка згортається в трубу) і уникнути неузгодженості швидкості обертання різних ділянок барабана із швидкістю руху стрічки по його поверхні (швидкість руху жолобчатої стрічки постійна, а діаметри складових частин барабана різні, отже кутова швидкість складових частин також буде різна), тим самим скоротити довжину .приймальної труби вхідної в трубчасту частину стрічки і знос стрічки на барабані. Пропонована конструкція землерийної машини для буріння свердловин складається з ходового механізму - 1; поворотної платформи - 2; приводу установки - 3; противаги - 4; стріли - 5; гідроциліндрів - 6; напірних лебідок -7; корпуса - 8; швидко рами с ролікоопорами - 9; стрічкового конвеєра, що працює при довжині, що змінюється, - 10; Комп’ютерна верстка І.Скворцова 4 складового кінцевого жолобчатого барабана -11; шнеко-фрезерного пристрою -12; вертикально розташованого вантажного телескопічного пристрою -13; приймальної труби -14; розвантажувального пристрою -15; очисного пристрою стрічки 16. вантажу телескопічного пристрою - 17. Землерийна машина для буріння свердловин працює таким чином. У початковому положенні секція рами с ролікоопорами 9 знаходиться у втягнутому стані в корпусі 8, стрічка конвеєра 10 запасована в телескопічному пристрої 13. Після включення шнеко-фрезерного пристрою 12 і стрічкового конвеєра, що працює при довжині, що змінюється 10 напірні лебідки 7 опускають раму с ролікоопорами 9 для вибурювання свердловини. Разробляємий шнеко-фрезерним пристроєм 12 грунт через приймальну трубу 14 подається в трубчасту частину стрічкового конвеєра 10 і транспортується в розвантажувальний пристрій 15. У розвантажувальному пристрої 15 стрічка набуває розгорнену форму і грунт висипається. Прилиплий до стрічки вантаж очищається очисним пристроєм 16. У міру вибурювання свердловини напірні лебідки 7 опускають бистромонтуєму раму с ролікоопорами 9, шнеко-фрезерний пристрій 12 і приймальну трубу 14 подовжуючи довжину транспортування вантажу стрічкового конвеєра 10 при цьому стрічка з телескопічного пристрою 13 випасовиваєтся. Натягнення в стрічці контролюється вантажем телескопічного пристрою 17. При проведенні свердловини завглибшки більшої, ніж довжина бистромонтуємої рами с ролікоопорами 9 і довжини стрічки конвеєра 10 машина зупиняється рама с ролікоопорами 9 монтується, а стрічка конвеєра 10 нарощується запасовуясь в телескопічний пристрій 13 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
