Спосіб обрізування брошур із трьох сторін і пристрій для його реалізації

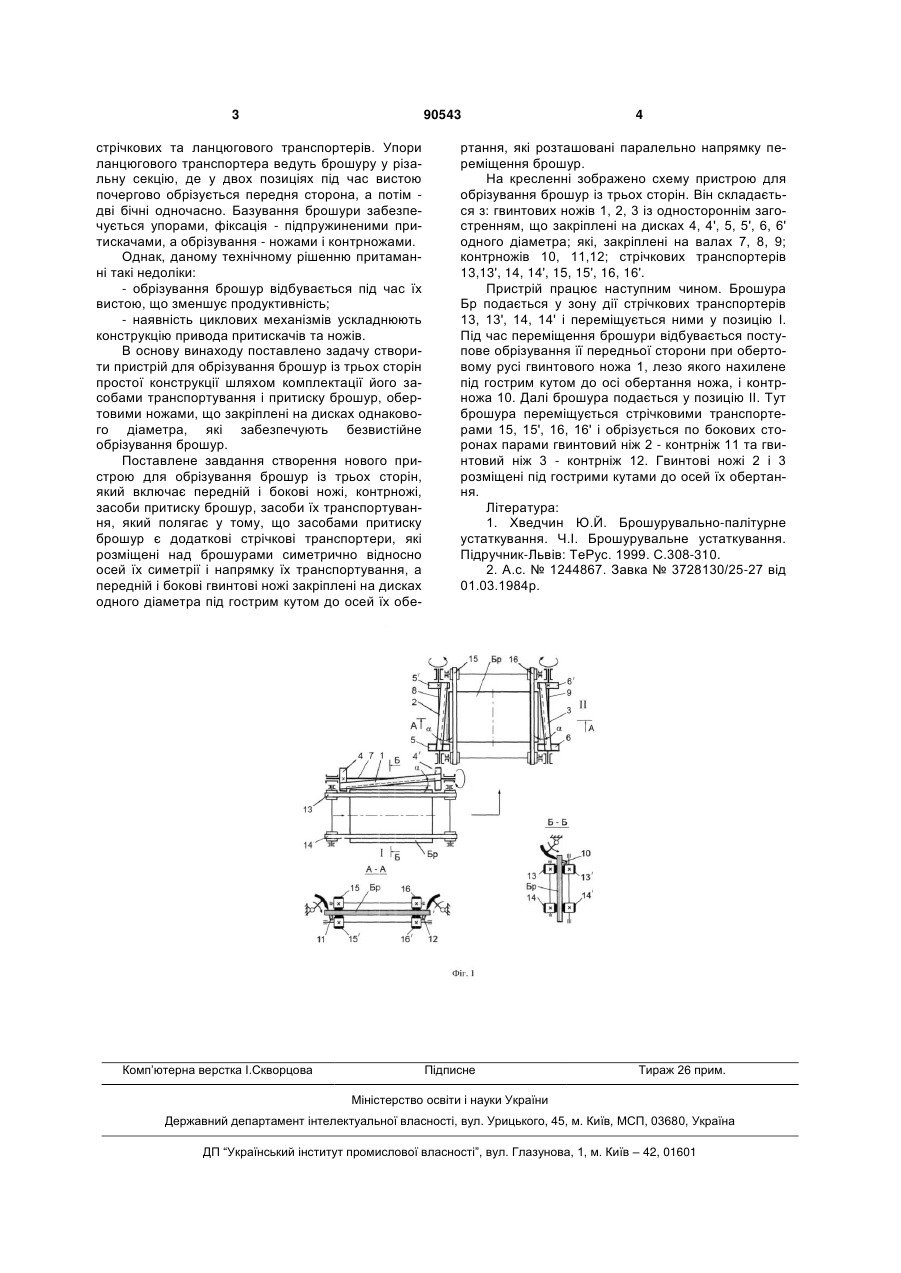

1. Спосіб обрізування брошур з трьох сторін, що включає переміщення брошури, обрізування 3 90543 стрічкових та ланцюгового транспортерів. Упори ланцюгового транспортера ведуть брошуру у різальну секцію, де у двох позиціях під час вистою почергово обрізується передня сторона, а потім дві бічні одночасно. Базування брошури забезпечується упорами, фіксація - підпружиненими притискачами, а обрізування - ножами і контрножами. Однак, даному технічному рішенню притаманні такі недоліки: - обрізування брошур відбувається під час їх вистою, що зменшує продуктивність; - наявність циклових механізмів ускладнюють конструкцію привода притискачів та ножів. В основу винаходу поставлено задачу створити пристрій для обрізування брошур із трьох сторін простої конструкції шляхом комплектації його засобами транспортування і притиску брошур, обертовими ножами, що закріплені на дисках однакового діаметра, які забезпечують безвистійне обрізування брошур. Поставлене завдання створення нового пристрою для обрізування брошур із трьох сторін, який включає передній і бокові ножі, контрножі, засоби притиску брошур, засоби їх транспортування, який полягає у тому, що засобами притиску брошур є додаткові стрічкові транспортери, які розміщені над брошурами симетрично відносно осей їх симетрії і напрямку їх транспортування, а передній і бокові гвинтові ножі закріплені на дисках одного діаметра під гострим кутом до осей їх обе Комп’ютерна верстка І.Скворцова 4 ртання, які розташовані паралельно напрямку переміщення брошур. На кресленні зображено схему пристрою для обрізування брошур із трьох сторін. Він складається з: гвинтових ножів 1, 2, 3 із одностороннім загостренням, що закріплені на дисках 4, 4', 5, 5', 6, 6' одного діаметра; які, закріплені на валах 7, 8, 9; контрножів 10, 11,12; стрічкових транспортерів 13,13', 14, 14', 15, 15', 16, 16'. Пристрій працює наступним чином. Брошура Бр подається у зону дії стрічкових транспортерів 13, 13', 14, 14' і переміщується ними у позицію І. Під час переміщення брошури відбувається поступове обрізування її передньої сторони при обертовому русі гвинтового ножа 1, лезо якого нахилене під гострим кутом до осі обертання ножа, і контрножа 10. Далі брошура подається у позицію II. Тут брошура переміщується стрічковими транспортерами 15, 15', 16, 16' і обрізується по бокових сторонах парами гвинтовий ніж 2 - контрніж 11 та гвинтовий ніж 3 - контрніж 12. Гвинтові ножі 2 і 3 розміщені під гострими кутами до осей їх обертання. Література: 1. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч.І. Брошурувальне устаткування. Підручник-Львів: ТеРус. 1999. С.308-310. 2. А.с. № 1244867. Завка № 3728130/25-27 від 01.03.1984р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
