Ємкость для роботи під внутрішнім надлишковим тиском
Номер патенту: 8978
Опубліковано: 30.09.1996
Автори: Челбарах Василій Георгієвич, Лапандін В'ячеслав Дмитрович, Константінов Іван Юрьєвич, Карасьов Віталій Андрійович, Котюк Антон Павлович
Формула / Реферат
Емкость для работы под внутренним избыточным давлением, включающая цилиндрический корпус с горловиной люка и окружающую последнюю накладку, выполненную из трех частей, крайние из которых имеют снаружи полуовальную форму с направлением оси в сторону максимальных изгибных напряжений и расположены симметрично оси горловины, отличающаяся тем, что, с целью повышения надежности и снижения металлоемкости конструкции за счет уменьшения напряженного состояния, центральная часть накладки выполнена в форме кольца и закреплена непосредственно на корпусе, при этом крайние части накладки имеют толщину, равную половине толщины центральной накладки.
Текст

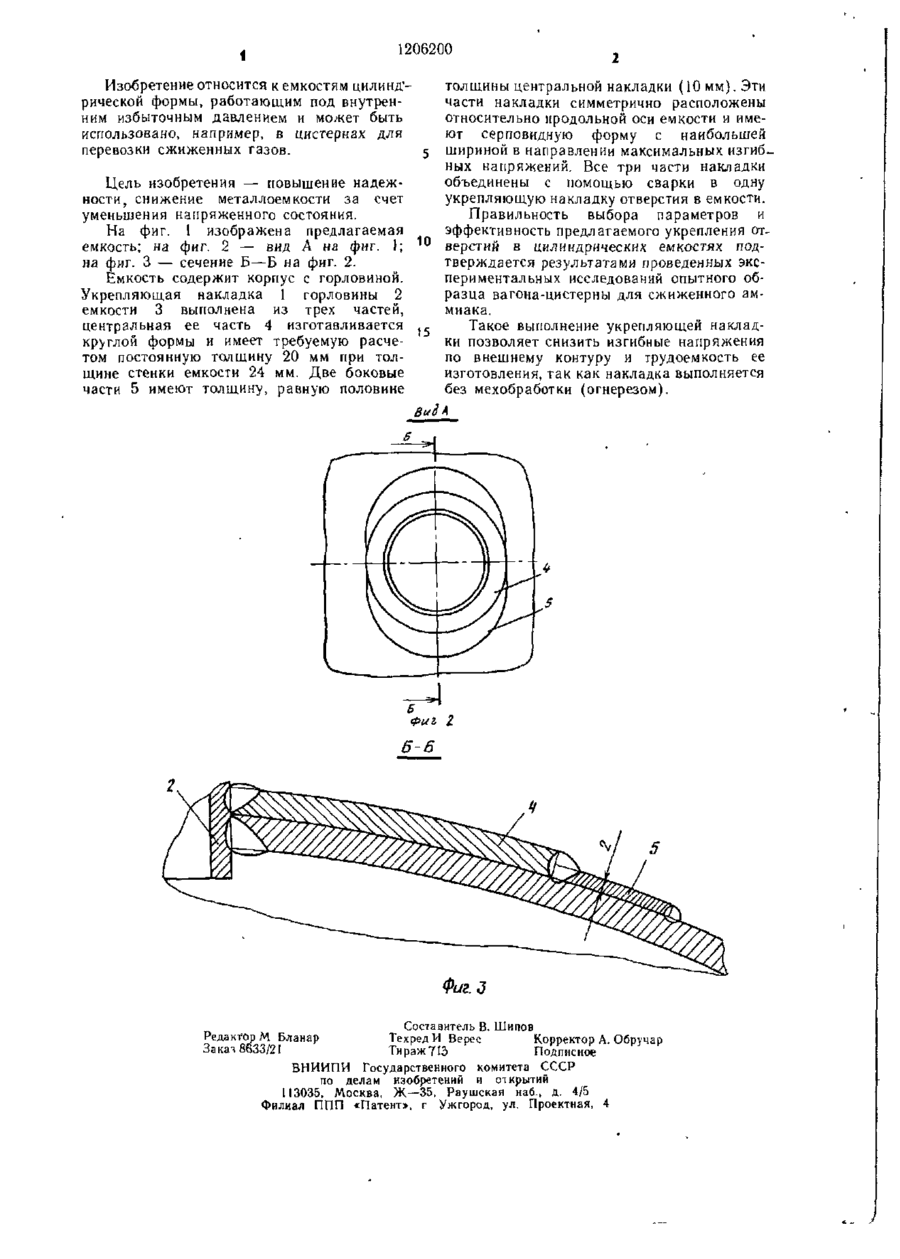

ЕМКОСТЬ ДЛЯ РАБОТЫ ПОД ВНУТРЕННИМ ИЗБЫТОЧНЫМ ДАВЛЕНИЕМ, включающая цилиндрический кори>с с горловиной люка и окружающую последнюю накладку, выполненную из трех частей, крайние из которых имеют снаружи полуовальную форму с направлением оси в сторону максимальных иігибньіх напряжений и расположены симметрично оси горловины, отличающаяся тем, что, с целью повышения надежности и снижения металлоемкости конструкции за счет уменьшения напряженного состояния, центральная часть на кладки выполнена в форме кольца и закреплена непосредственно на корпусе, при этом крайние части накладки имеют тол щин\, равную половине толщины центральной накладки О* О о 1 1206200 Изобретение относится к емкостям цилиндрической формы, работающим под внутренним избыточным давлением и может быть использовано, например, в цистернах для перевозки сжиженных газов. толщины центральной накладки (10 мм). Эти части накладки симметрично расположены относительно продольной оси емкости и имеют серповидную форму с наибольшей шириной в направлении максимальных изгиб. ных напряжений. Все три части накладки объединены с помощью сварки в одну Цель изобретения — повышение надежукрепляющую накладку отверстия в емкости. ности, снижение металлоемкости за счет уменьшения напряженного состояния. Правильность выбора параметров и эффективность предлагаемого укрепления отНа фиг. 1 изображена предлагаемая емкость; на фиг. 2 — вид А на фиг. 1; 10 верстий в цилиндрических емкостях подтверждается результатами проведенных эксна фиг. 3 — сечение Б—Б на фиг. 2. периментальных исследований опытного обЕмкость содержит корпус с горловиной. разца вагона-цистерны для сжиженного амУкрепляющая накладка 1 горловины 2 миака. емкости 3 выполнена из трех частей, центральная ее часть 4 изготавливается Такое выполнение укрепляющей накладкруглой формы и имеет требуемую расче- 15 ки позволяет снизить изгибные напряжения том постоянную толщину 20 мм при толпо внешнему контуру и трудоемкость ее щине стенки емкости 24 мм. Две боковые изготовления, так как накладка выполняется части 5 имеют толщину, равную половине без мехобработки (огнерезом). Ви§А 6-6 Фиг.3 Составитель В. Шипов РедакторМ Бланар Техред И Верес Корректор А. Обручар Закат 8633/21 Тираж 713 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент:», г Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюTank for operation under internal excess pressure
Автори англійськоюKotiuk Anton Pavlovych, Konstantinov Ivan Yurievych, Karasiov Vitalii Andriiovych, Lapandin Viacheslav Dmytrovych, Chelbarakh Vasylii Heorhiievych
Назва патенту російськоюЕмкость для работы под внутренним избыточным давлением
Автори російськоюКотюк Антон Павлович, Константинов Иван Юрьевич, Карасев Виталий Андреевич, Лапандин Вячеслав Дмитриевич, Челбарах Василий Георгиевич
МПК / Мітки
МПК: B65D 90/22
Мітки: внутрішнім, надлишковим, ємкость, роботи, тиском
Код посилання
<a href="https://ua.patents.su/2-8978-ehmkost-dlya-roboti-pid-vnutrishnim-nadlishkovim-tiskom.html" target="_blank" rel="follow" title="База патентів України">Ємкость для роботи під внутрішнім надлишковим тиском</a>
