Пристрій для контролю навантаження ліній електропередачі від ожеледі

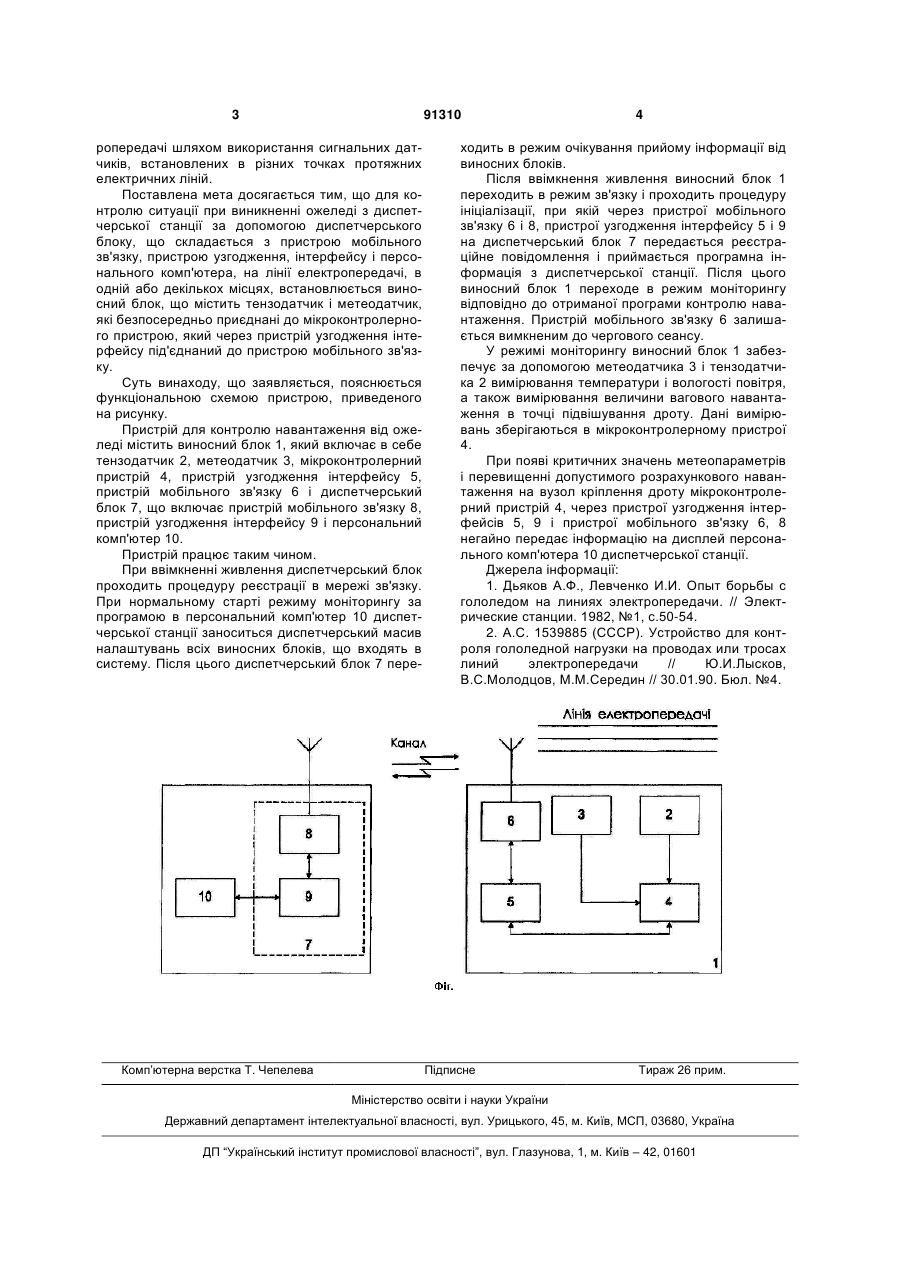

Пристрій для контролю навантаження лінії електропередачі від ожеледі, що включає диспетчерський блок, що складається з пристрою мобільного зв'язку і пристрою узгодження інтерфейсу, персонального комп'ютера і встановленого на лінії електропередачі принаймні одного виносного блока, який відрізняється тим, що у виносний блок введені тензодатчик і метеодатчик, які безпосередньо приєднані до введеного мікроконтролерного пристрою, який через пристрій узгодження інтерфейсу приєднаний до пристрою мобільного зв'язку. Винахід відноситься до електроенергетики і може бути використаний для безперервного контролю навантаження на проводах ліній електропередачі від ожеледі. Відомий пристрій для контролю навантаження від ожеледі в декількох точках мережі на пунктах контролю з контактними датчиками навантаження від ожеледі і передачею на диспетчерський пункт сигналу спрацьовування кожного датчика за сигналом постійного струму відповідної тривалості (з часово-імпульсним кодуванням) по схемі фаза земля [1]. Недоліками цього пристрою є неможливість безперервного контролю вітрового навантаження і навантаження від ожеледі, а також необхідність застосування блоків синхронізації на пунктах контролю та на диспетчерському пункті для розпізнавання, в якій точці мережі відбулося спрацьовування контактного датчика навантаження від ожеледі. До найбільш близьких до пропонованого винаходу відноситься пристрій з безконтактним датчиком для безперервного контролю навантаження від ожеледі на дротах або тросах ліній електропередачі з передачею інформації за допомогою напруги постійного струму по схемі "ізольований блискавкозахисний трос - земля" [2]. Цей пристрій містить приймальний блок, вхід якого шунтований першим конденсатором і підключений між першою клемою заземлення і дроселем для під'єднування до ізольованого від землі тросу лінії електропередачі, і принаймні один, виконаний з датчиком сигналізатор навантаження від ожеледі, забезпечений перетворювачем вихідного сигналу датчика навантаження від ожеледі в пропорційну йому напругу постійного струму, вихід якого шунтований другим конденсатором, підключеним між другою клемою заземлення і первинною обмоткою трансформатора з клемою для підключення до ізольованого від землі тросу лінії електропередачі, а вхід підключений до вторинної обмотки трансформатора. Істотним недоліком вказаної схеми є те, що вона не дозволяє контролювати метеопараметри в період до ожеледі і безпосередньо під час ожеледі і, відповідно, фіксувати час початку механічних навантажень на дроти ліній електропередачі, а канал передачі інформації за допомогою постійного струму має низьку пропускну спроможність. Мета винаходу - визначення метеопараметрів і механічного навантаження на дроти ліній елект (19) UA (11) 91310 (13) C2 (21) a200910600 (22) 19.10.2009 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ЧЕРЕМІСІН МИКОЛА МИХАЙЛОВИЧ, ЗУБКО ВОЛОДИМИР МИХАЙЛОВИЧ, ПАРХОМЕНКО ОЛЕГ ВІКТОРОВИЧ, БУЛАГА ВАЛЕРІЙ В'ЯЧЕСЛАВОВИЧ, ХОМЕНКО ВОЛОДИМИР ІЛЛІЧ, ГРІЦЕНКО АНТОН ВОЛОДИМИРОВИЧ (73) ЧЕРЕМІСІН МИКОЛА МИХАЙЛОВИЧ, ЗУБКО ВОЛОДИМИР МИХАЙЛОВИЧ, ПАРХОМЕНКО ОЛЕГ ВІКТОРОВИЧ, БУЛАГА ВАЛЕРІЙ В'ЯЧЕСЛАВОВИЧ, ХОМЕНКО ВОЛОДИМИР ІЛЛІЧ, ГРІЦЕНКО АНТОН ВОЛОДИМИРОВИЧ (56) SU 1539885, H02G7/16, 30.01.1990 RU 2309540, H02G7/16, 27.01.2007 RU 2227953, H02G7/16, 27.04.2004 UA 79522, H02G7/16, 25.06.2007 3 91310 ропередачі шляхом використання сигнальних датчиків, встановлених в різних точках протяжних електричних ліній. Поставлена мета досягається тим, що для контролю ситуації при виникненні ожеледі з диспетчерської станції за допомогою диспетчерського блоку, що складається з пристрою мобільного зв'язку, пристрою узгодження, інтерфейсу і персонального комп'ютера, на лінії електропередачі, в одній або декількох місцях, встановлюється виносний блок, що містить тензодатчик і метеодатчик, які безпосередньо приєднані до мікроконтролерного пристрою, який через пристрій узгодження інтерфейсу під'єднаний до пристрою мобільного зв'язку. Суть винаходу, що заявляється, пояснюється функціональною схемою пристрою, приведеного на рисунку. Пристрій для контролю навантаження від ожеледі містить виносний блок 1, який включає в себе тензодатчик 2, метеодатчик 3, мікроконтролерний пристрій 4, пристрій узгодження інтерфейсу 5, пристрій мобільного зв'язку 6 і диспетчерський блок 7, що включає пристрій мобільного зв'язку 8, пристрій узгодження інтерфейсу 9 і персональний комп'ютер 10. Пристрій працює таким чином. При ввімкненні живлення диспетчерський блок проходить процедуру реєстрації в мережі зв'язку. При нормальному старті режиму моніторингу за програмою в персональний комп'ютер 10 диспетчерської станції заноситься диспетчерський масив налаштувань всіх виносних блоків, що входять в систему. Після цього диспетчерський блок 7 пере Комп’ютерна верстка Т. Чепелева 4 ходить в режим очікування прийому інформації від виносних блоків. Після ввімкнення живлення виносний блок 1 переходить в режим зв'язку і проходить процедуру ініціалізації, при якій через пристрої мобільного зв'язку 6 і 8, пристрої узгодження інтерфейсу 5 і 9 на диспетчерський блок 7 передається реєстраційне повідомлення і приймається програмна інформація з диспетчерської станції. Після цього виносний блок 1 переходе в режим моніторингу відповідно до отриманої програми контролю навантаження. Пристрій мобільного зв'язку 6 залишається вимкненим до чергового сеансу. У режимі моніторингу виносний блок 1 забезпечує за допомогою метеодатчика 3 і тензодатчика 2 вимірювання температури і вологості повітря, а також вимірювання величини вагового навантаження в точці підвішування дроту. Дані вимірювань зберігаються в мікроконтролерному пристрої 4. При появі критичних значень метеопараметрів і перевищенні допустимого розрахункового навантаження на вузол кріплення дроту мікроконтролерний пристрій 4, через пристрої узгодження інтерфейсів 5, 9 і пристрої мобільного зв'язку 6, 8 негайно передає інформацію на дисплей персонального комп'ютера 10 диспетчерської станції. Джерела інформації: 1. Дьяков А.Ф., Левченко И.И. Опыт борьбы с гололедом на линиях электропередачи. // Электрические станции. 1982, №1, с.50-54. 2. А.С. 1539885 (СССР). Устройство для контроля гололедной нагрузки на проводах или тросах линий электропередачи // Ю.И.Лысков, B.C.Молодцов, М.М.Середин // 30.01.90. Бюл. №4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
