Гідровітроелектростанція на плаву

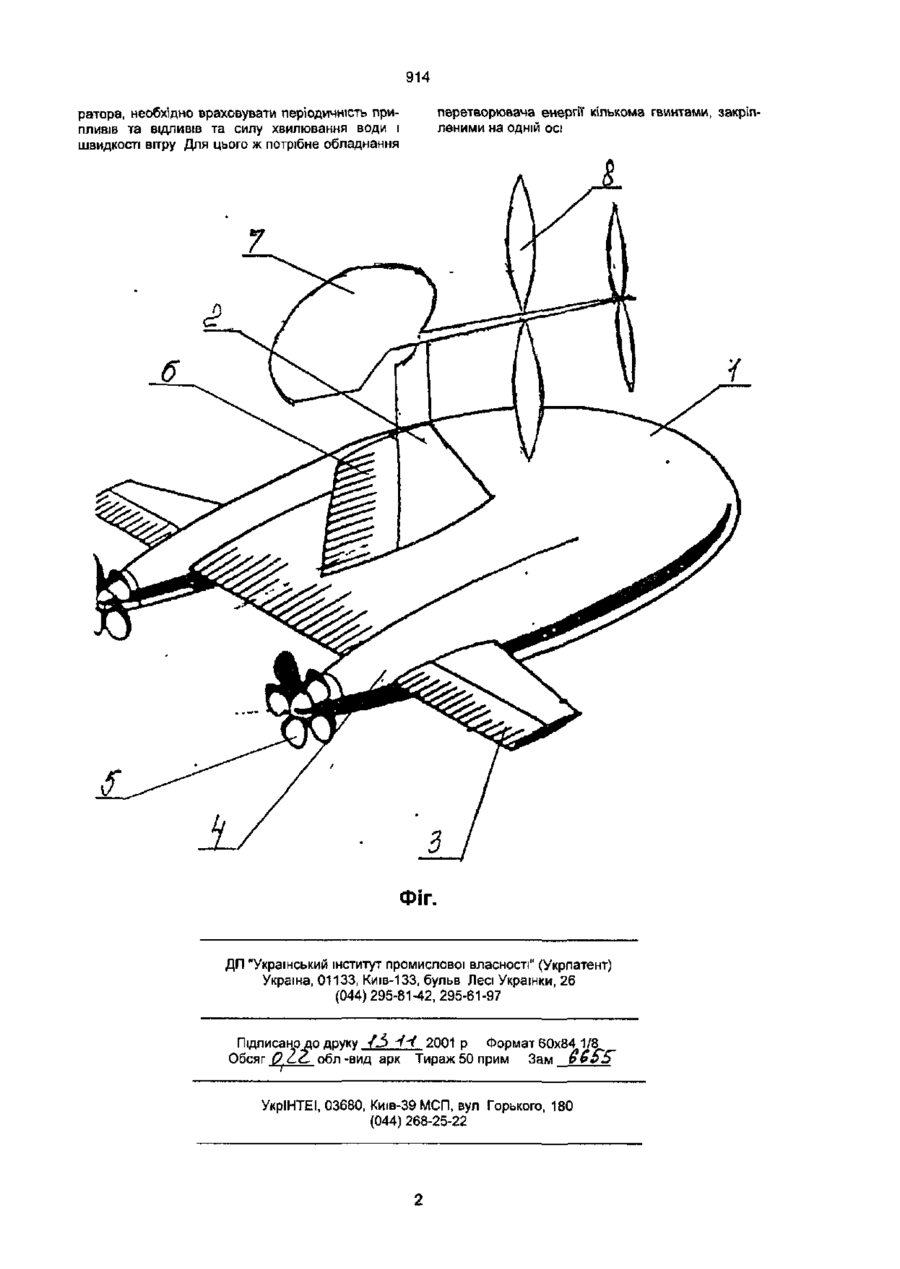

Гідро вітроелектростанція на плаву, що містить основу, на якій закріплена вертикальна опора та перетворювач енергії', яка відрізняється тим, що основа виконана у вигляді плоту та має керма і горизонтальні стояки, перетворювач енергії виконано у вигляді гвинтів, закріплених на цих стояках з можливістю обертання навколо своєї осі, а вертикальна опора закріплена на основі з можливістю повороту навколо вертикальної осі, має керма і на ній встановлений вітроприлад з лопатями, при цьому перетворювач енергії та вітроприлад зв'язані з розташованим на основі електрогенератором, з'єднаним з трансформаторною підстанцією. Корисна модель має відношення до області енергетики, зокрема, до пристроїв, здатних перетворювати енергію хвиль та вітру в електричну енергію з подальшим її акумулюванням. Відома хвильова енергетична установка за SU № 1760150, Мкл. F 03 В 13/12, 1992р., що містить основу, на якій закріплена вертикальна опора та перетворювач енергії Це рішення є найближчим до корисної моделі, що пропонується. Недоліком відомого рішення є те, що його конструкція передбачає для отримання електричної енергії використання тільки енергії хвиль і має низький коефіцієнт корисної дії. Задачею корисної моделі, що пропонується, є розширення функціональних можливостей пристрою за рахунок використання також І енергії вітру для перетворення її в електричну енергію та підвищення коефіцієнту корисної дії установки. Поставлена задача вирішується тим, що у відомому рішенні, яке містить основу, на якій закріплена вертикальна опора та перетворювач енергії, згідно з таким рішенням, основа виконана у вигляді плоту та має керма І горизонтальні стояки, перетворювач енергії виконано у вигляді гвинтів, закріплених на цих стояках з можливістю обертання навколо своєї осі, а вертикальна опора закріплена на основі з можливістю повороту навколо вертикальної осі, має керма, і на ній встановлений вітроприлад з лопатями, при цьому перетворювач енергк та вітроприлад зв'язані з розташованим на основі електрогенератором, з'єднаним з трансформаторною підстанцією. Запропоноване рішення дозволяє одержувати електричну енергію шляхом перетворення одночасно або вибірково енергії' хвиль та вітру в обер тальний рух маховика електричного пристрою з подальшим її акумулюванням, без витрат пального. Корисна модель ілюструється кресленням, на якому зображена пдровітроелектростанція, загальний вид. Пдровітроелектростанція на плаву містить виконану у вигляді плоту основу 1, на якій закріплена вертикальна опора 2 Основа має керма 3 та горизонтальні стояки 4, перетворювач енергії виконаний у вигляді гвинтів 5, закріплених на цих стояках з можливістю обертання навколо своєї осі. Вертикальна опора має керма 6, закріплена з можливістю поворота навколо вертикальної осі і на ній установлений вітроприлад 7 з лопатями 8. Перетворювач енергії та вітроприлад зв'язані з розташованим на основі 1 електрогенератором, з'єднаним з трансформаторною підстанцією ( на кресленні не показані) Пдровітроелектростанція встановлюється на плаву (річці, морі, на березі океану, в місцях злиття річки та моря) уловлює поступальний рух води (хвиль, підводної течії) за допомогою гвинтів 5, закріплених з можливістю обертання навколо своєї осі на горизонтальних стояках 4 Крім, того, лопаті 8 вітроприладу 7 уловлюють повітряні потоки різних напрямків, завдяки можливості повороту вертикальної опори 2. Поступальні рухи води і вітру перетворюються в обертальний рух маховиків електрообладнання станції, що дозволяє отримувати з подальшим накопиченням електроенергії, використовуючи безмежні запаси відновлюваної природної гідро- та вітроенергії. Конструкція станції проста у використанні. Для нарощування числа обертів електрогене О 914 ратора, необхідно враховувати періодичність припливів та ВІДЛИВІВ та силу хвилювання води і швидкості вітру Для цього ж потрібне обладнання перетворювача енергії кількома гвинтами, закріпленими на одній осі 7 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / З -Y-Y 2001 р Формат 60x84 1/8 Обсяг О СС. обл -вид арк Тираж 50 прим Зам ё£ УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
