Коректований фільтр високих частот
Формула / Реферат
Коректований фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією
,
де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить компаратор, суматор і елемент затримки сигналу, який відрізняється тим, що введені n послідовно включені дискретизатори, кожний з яких складається з послідовно включених компаратора, лінійний вхід якого є входом дискретизатора, помножувача, другий вхід якого з'єднаний з коректором, суматора, вихід якого з'єднаний з інверсним входом компаратора, елемента затримки, вихід якого з'єднаний з другим входом суматора, та інвертора, лінійний вхід якого з'єднаний з входом дискретизатора, причому виходом дискретизатора є вихід інвертора.
Текст

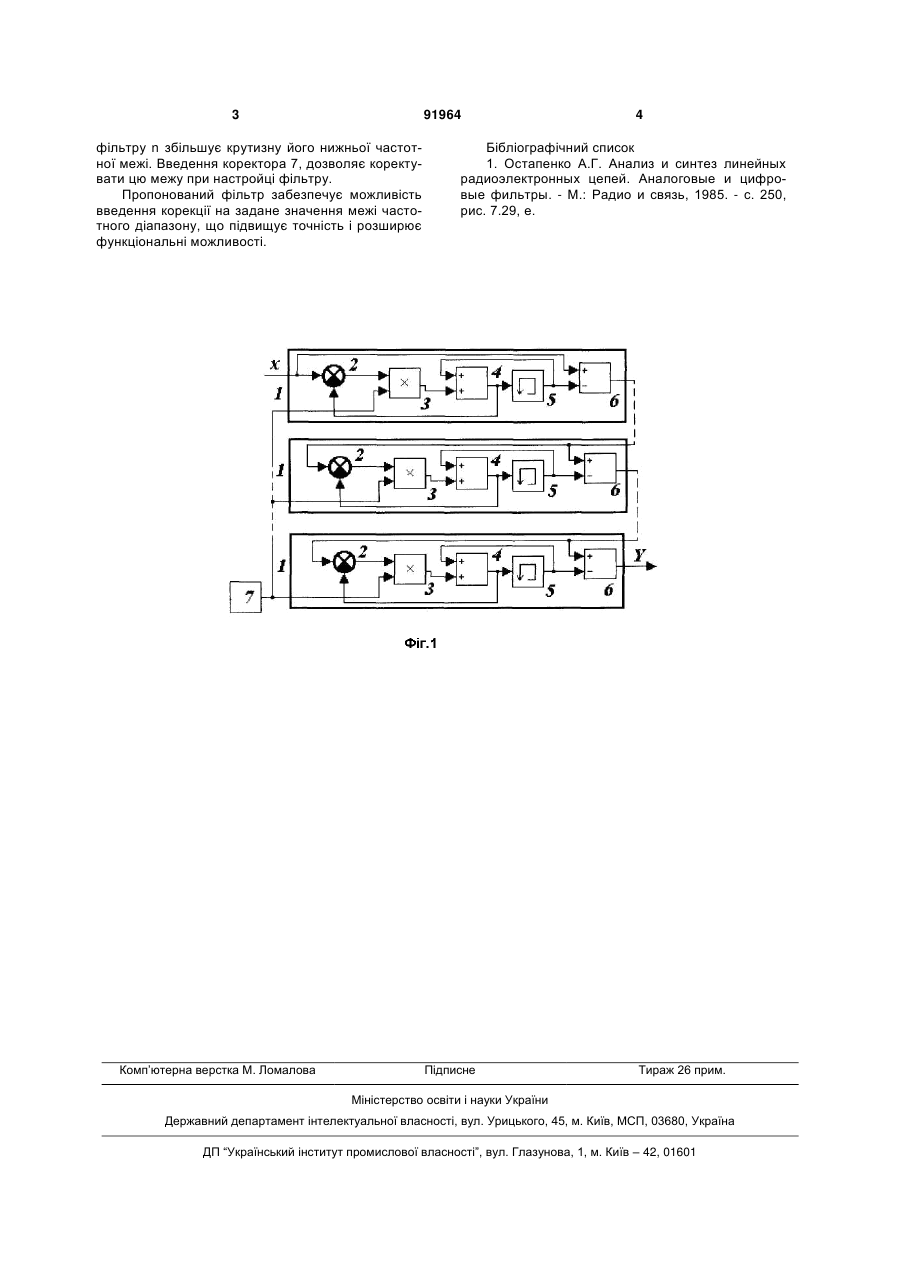

Коректований фільтр високих частот, заснований на моделюванні реакції фільтра з операторною дробово-раціональною передавальною функцією 2 3 91964 фільтру n збільшує крутизну його нижньої частотної межі. Введення коректора 7, дозволяє коректувати цю межу при настройці фільтру. Пропонований фільтр забезпечує можливість введення корекції на задане значення межі частотного діапазону, що підвищує точність і розширює функціональні можливості. Комп’ютерна верстка М. Ломалова 4 Бібліографічний список 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с. 250, рис. 7.29, е. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorrected high-pass filter
Автори англійськоюDolhin Volodymyr Prohorovych
Назва патенту російськоюКорректируемый фильтр верхних частот
Автори російськоюДолгин Владимир Прохорович
МПК / Мітки
МПК: H03H 17/04, H03J 3/00
Мітки: фільтр, коректований, частот, високих
