Лакопротез

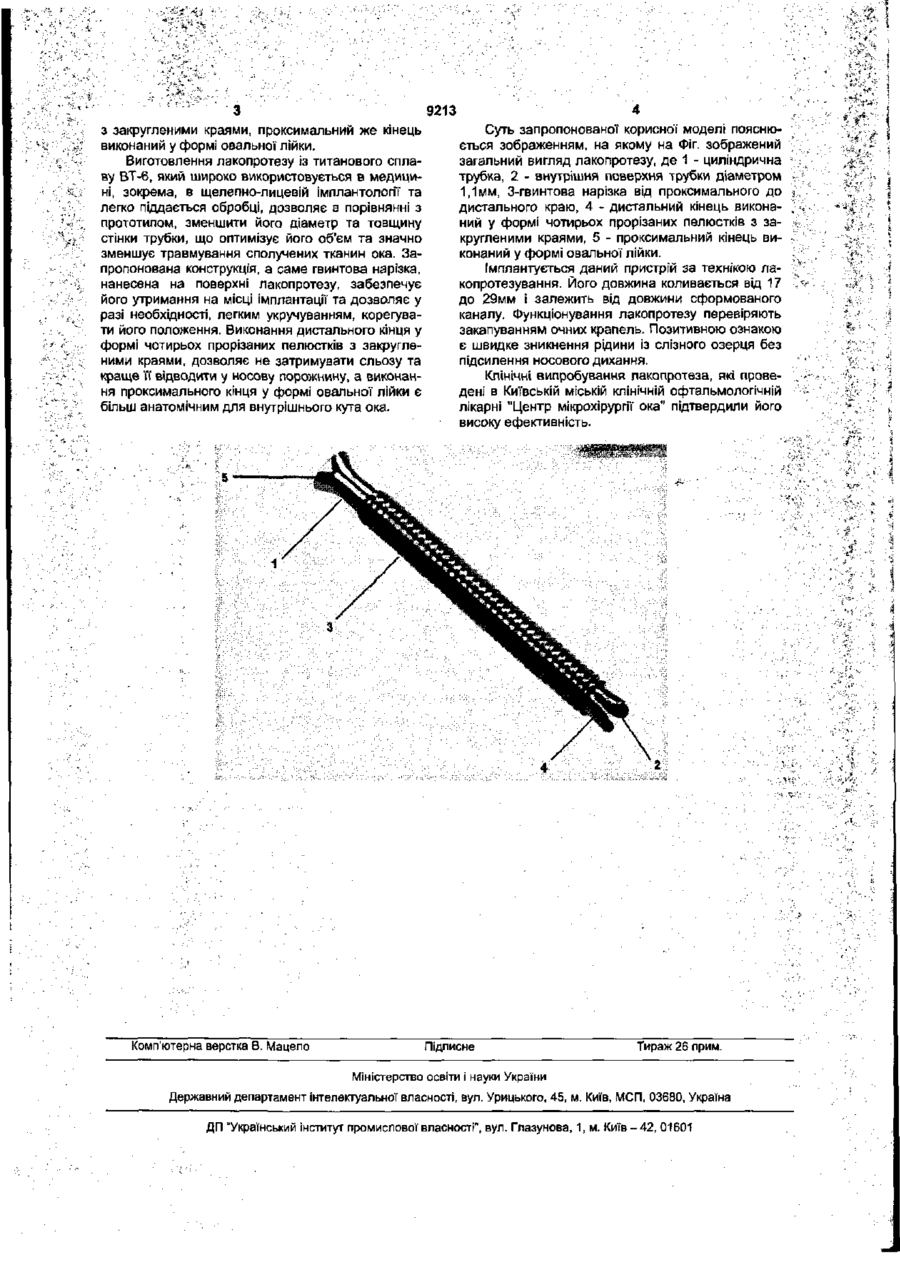

Лакопротез, що має форму циліндричної трубки зі змодельованими кінцями, який відрізняється тим, що трубка виконана із титанового сплаву, діаметром 2,2 мм, внутрішня поверхня трубки гладко відшліфована та має діаметр 1,1 мм, зовні, на поверхні трубки від проксимального до дистального краю нанесена гвинтова нарізка, а кінець виконаний у формі чотирьох прорізаних пелюстків з закругленими краями, проксимальний же кінець виконаний у формі овальної лійки. Корисна модель відноситься до медицини, а зокрема офтальмології, та може використовуватись для відновлення сльозовиведення при облітерації слізних шляхів вродженого, запального або ж травматичного генезу. Відомі лакопротези, які виготовлені із різних матеріалів - поліетилену, поліхлорвінілу, силікону, севілену, та зроблені у формі трубки, на кінцях мають розширення у формі лійки або ж один із кінців (дистальний) має косий зріз. Довжина таких лакопротезів сягає від 15 до 19мм, з зовнішнім діаметром від 1,9мм до 2,5мм та внутрішнім діаметром просвіту 1,5мм. Всі ці лакопротези мають подібні властивості у відношенні швидкості проходження рідини по внутрішньому руслу, еластичні та добре формуються Проте вони мають і недоліки - схильність до відторгнення, виникнення запалення по ходу лакопротезу, рубцювання сформованих каналів. Якщо ж внутрішня поверхня трубки не досить добре відшліфована, то там затримуються шматочки слизу, що призводить в подальшому до обтурації протезу Як реакція організму на полімер - можливість виникнення алергічних кон'юнктивітів. [Волков В.В., Бржеский В.В., Ушаков Н.А. Офтальмохирургия с использованием полимеров. СПб.: Гиппократ, 2003. - С.148-150; Jones L.Woblg J. Surgery of the eyelids and lacnmal system / Aesculapius Publishing Company, Birminham Alabama, USA, 1976. -241 p.] Також відомий і лакопротез у формі циліндричної гофрованої трубки. Зовнішній шар цієї трубки виготовлений із поліефірного сітчастого волокна, а внутрішній - із поліефірної" гладенької плівки, які склеєні між собою поліетилентерефталатним клеєм [Пат. 7189 A, UA МПК5 A61F9/00, Опубл. 30.06.95, Бюл.№5]. Даний протез добре приживляється, проте має недоліки - його не можливо коригувати в післяопераційному періоді, можливе заростання отворів, через свої конструктивні особливості він не знайшов широкого використання. За прототип взятий лакопротез зроблений із пірекс- скла та який має форму циліндричної трубки довжиною 11-ЗОмм, діаметром Змм та з воронкоподібним розширенням проксимального КІНЦЯ (очного) І косим зрізом дистального кінця (носового). Проте і цей лакопротез має недоліки - він відторгається та випадає, а захворювання рецидивує. В основу даної корисної моделі поставлено завдання розробити лакопротез, шляхом виготовлення його із титанового сплаву удосконаленої конструкції, що дозволить утримувати його на місці імплантації та, при необхідності, корегувати його положення не травмуючи тканин ока. Такі лакопротези можливо виготовляти окремими партіями, стерилізувати та зберігати в стерильному стані для екстремального застосування. Поставлене завдання досягається тим, що лакопротез, що має форму циліндричної' трубки зі змодельованими кінцями, згідно з корисною моделлю, трубка виконана із титанового сплаву діаметром 2,2мм, внутрішня поверхня трубки якого гладко відшліфована та має діаметр 1,1мм, зовні, на поверхні трубки від проксимального до дистального краю нанесена гвинтова нарізка, а кінець виконаний у формі чотирьох прорізаних пелюстків СО CM 9213 з закругленими краями, проксимальний же кінець виконаний у формі овальної лійки. Виготовлення лакопротезу із титанового сплаву ВТ-6, який широко використовується в медицині, зокрема, в щелепно-лицевій імплантології та легко піддається обробці, дозволяє в порівнянні з прототипом, зменшити його діаметр та товщину стінки трубки, що оптимізує його об'єм та значно зменшує травмування сполучених тканин ока. Запропонована конструкція, а саме гвинтова нарізка, нанесена на поверхні лакопротезу, забезпечує його утримання на місці імплантації та дозволяє у разі необхідності, легким укручуванням, корегувати його положення. Виконання дистального кінця у формі чотирьох прорізаних пелюстків з закругленими краями, дозволяє не затримувати сльозу та краще її відводити у носову порожнину, а виконання проксимального кінця у формі овальної лійки є більш анатомічним для внутрішнього кута ока. Комп'ютерна верстка В. Мацело Суть запропонованої корисної моделі пояснюється зображенням, на якому на Фіг. зображений загальний вигляд лакопротезу, де 1 - циліндрична трубка, 2 - внутрішня поверхня трубки діаметром 1,1мм, 3-гвинтова нарізка від проксимального до дистального крага, 4 - дистальний кінець виконаний у формі чотирьох прорізаних пелюстків з закругленими краями, 5 - проксимальний кінець виконаний у формі овальної лійки. Імплантується даний пристрій за технікою лакопротезування. Його довжина коливається від 17 до 29мм і залежить від довжини сформованого каналу. Функціонування лакопротезу перевіряють закапуванням очних крапель. Позитивною ознакою є швидке зникнення рідини із слізного озерця без підсилення носового дихання. Клінічні випробування лакопротеза, які проведені в Київській міській клінічній офтальмологічній лікарні "Центр мікрохірургії ока" підтвердили його високу ефективність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
