Торцове ущільнення

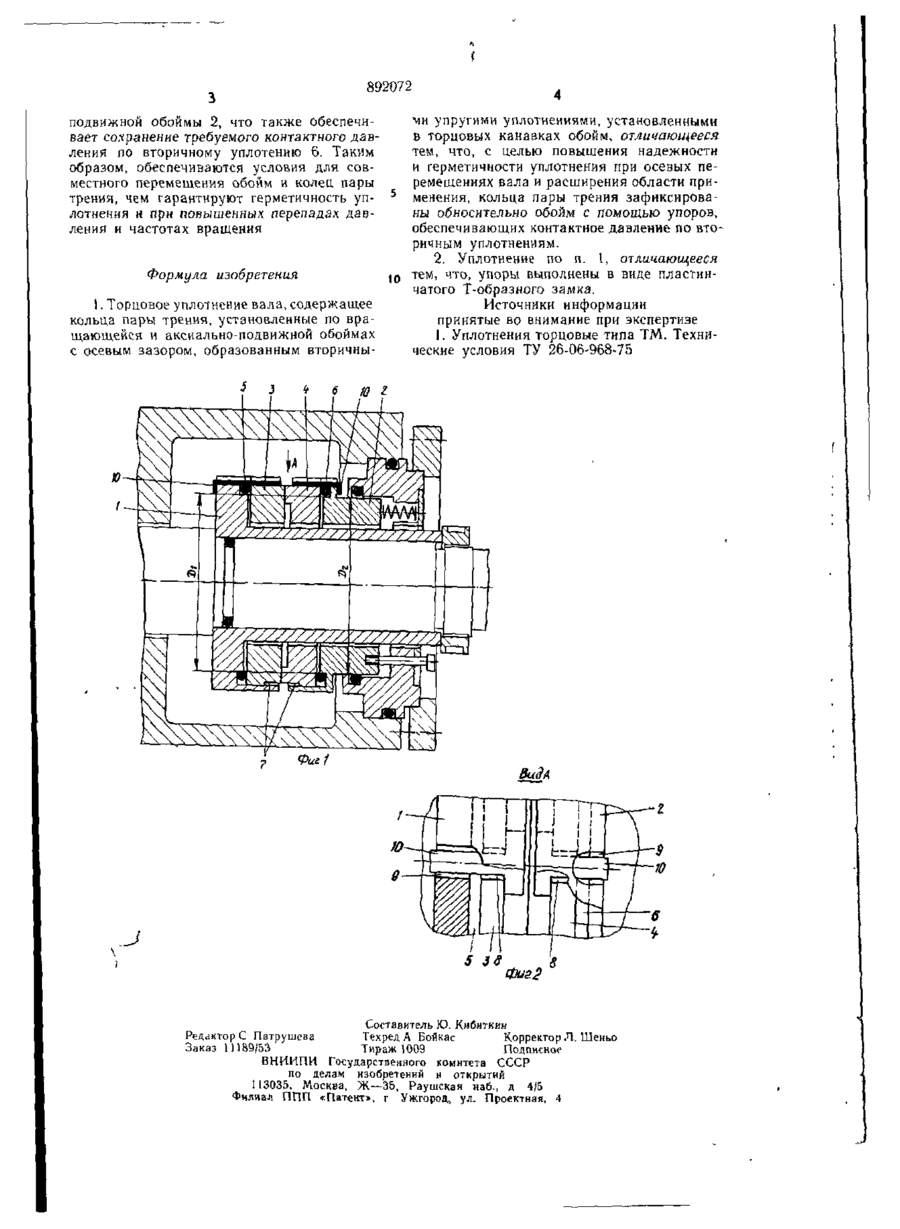

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистически Республик К (И) 892072 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 14.01.80 (51) М.Кл. 3 с присоединением заявки № — Государственный комитет F 16 Л 5/34 (23) Приоритет — СССР по делам изобретений и открытий (72) Авторы изобретения (21)2870479/25-08 Опубликовано 23.12 81. Бюллетень №47 Дата опубликования описания 28.12.81 (53) УДК 62-762 (088.8) Ю. В. Заиченко, К- В. Лисицын, В. В. Москаленко и Б. Н. Перминов Всесоюзный научно-исследовательский и проектноконструкторский институт атомного и энергетического насосостроения (71) Заявитель (54) 1 ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к уплотнительной 3 и 4 пары трения и вторичные уплотнения технике. 5 и 6 в виде резиновых колец круглого Известны торцовые уплотнения, содерсечения. Последние установлены в торцожащие кольца трения, установленные во вых канавках, диаметр D, которых равен вращающейся и аксиально-подвижной обойдиаметру D%, по которому осуществлено гидмах с осевым зазором, образованным вторавлическое нагружение колец пары трения. ричным уплотнением, например резиновым Наружная поверхность каждого из колеи кольцом крутого сечения [1]. пары трения выполнена с уступом 7, образованным переходом от меньшего диаметра Недостатком их является возможность к большему, и с осевыми пазами 8, совпапри осевом перемещении вала .увеличения дающими с пазами 9 в обоймах 1 и 2. осевого зазора между обоймой и кольцом В пазах установлены пластинчатые Т-образпары трения. Цель изобретения — повышение надеж- 10 ные упоры — замки 10, которые одним концом упираются в уступ 7, а другой загнут ности и герметичности уплотнения при осена поверхность обоймы. вых перемещениях вала. Эта цель 'достигается тем, что кольца Торцовое уплотнение работает следуюпары трения зафиксированы относительно щим образом. обоймы с помощью упоров, обеспечивающих При осевом перемещении вращающейся необходимое контактное давление по втообоймы 1 в сторону уплотняемой полости ричным уплотнениям. При этом упоры выполкольцо 3, благодаря наличию предлагаемых нены в виде пластинчатого Т-образного замупоров-замков, перемещается вместе с ней, ка. сохраняя при этом требуемое контактное На фиг. 1 показано торцовое уплотнение, давление по вторичному уплотению 5. Кольразрез; на фиг. 2 — вид А на фиг. 1. 20 цо 4, перемещаясь под давлением прижимаюТорцовое уплотение состоит из вращающей гидравлической осевой силы вслед за щейся обоймы 1 и аксиально-подвижной кольцом 3, передает через свои упоры необобоймы 2, в которых установлены кольца ходимое усилие для смещения аксиально 892072 подвижной обоймы 2, что также обеспечивает сохранение требуемого контактного давления по вторичному уплотению 6. Таким образом, обеспечиваются условия для совместного перемещения обойм и колеи, пары трения, чем гарантируют герметичность уплотнения и при повышенных перепадах давления и частотах вращения ми упругими уплотнениями, установленными в торцовых канавках обойм, отличающееся тем, что, с целью повышения надежности и герметичности уплотнения при осевых перемещениях вала и расширения области применения, кольца пары трения зафиксированы обносительно обойм с помощью упоров, обеспечивающих контактное давление по вторичным уплотнениям. 2. Уплотнение по п. I, отличающееся тем, что, упоры выполнены в виде пластинФормула изобретения 10 чатого Т-образного замка. \. Торцовое уплотнение вала, содержащее Источники информации кольца пары трения, установленные по врапринятые во внимание при экспертизе щающейся и аксиально-подвижной обоймах 1. Уплотнения торцовые типа ТМ. Технис осевым зазором, образованным вторичныческие условия ТУ 26-06-968-75 Фиг! ВидА .J Составитель Ю. Кибиткин Редакторе Патрушева Техред А Бойкас Корректор Л, Шеньо Заказ 11189/53 Тираж 1009 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж—35, Раушская наб., д 4/5 Филиал ППП «Патент>, г Ужгород, ул. Проектная, 4
