Напрямна труба

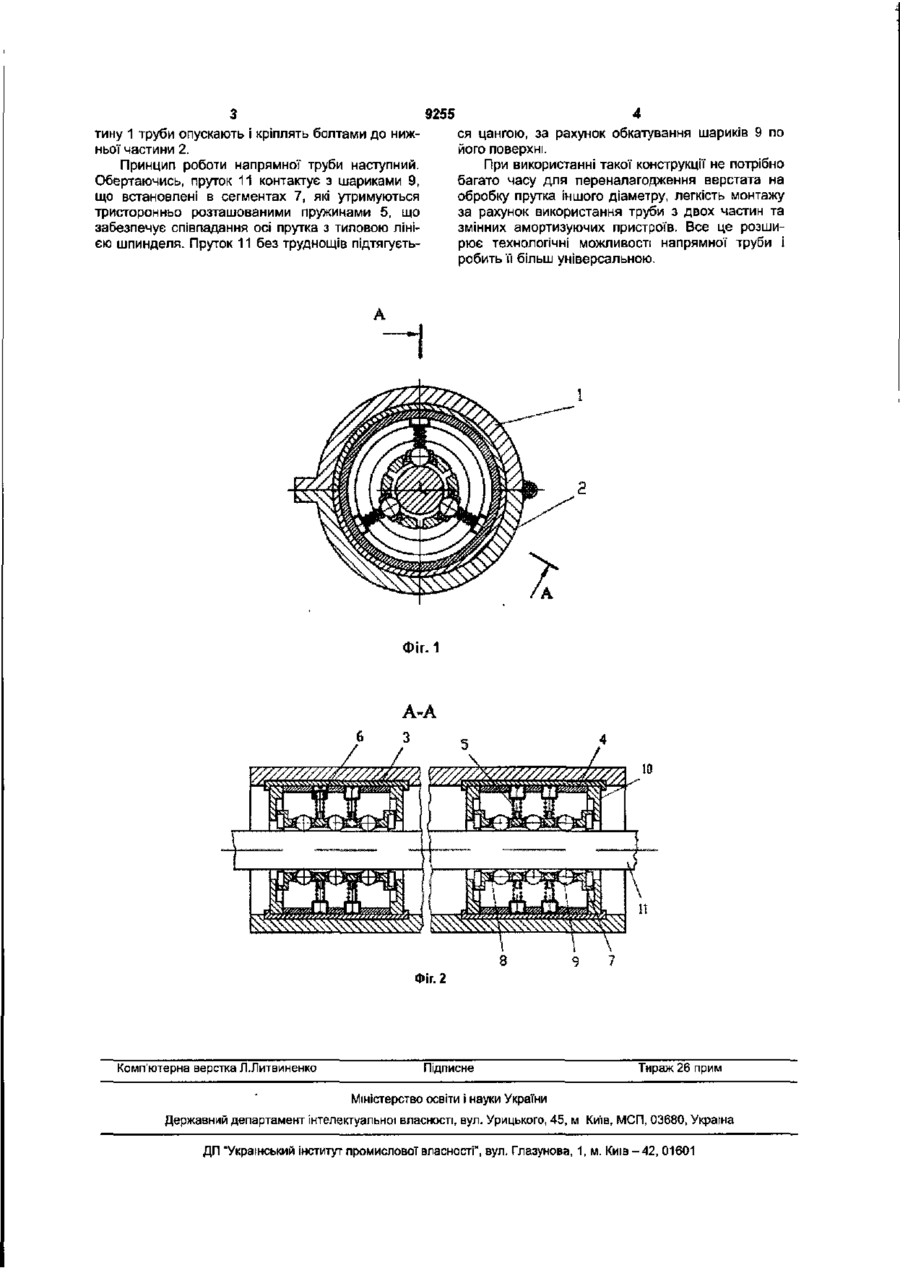

Напрямна труба, що містить корпус та демпфірувальні елементи, що прикріплені до внутрі шньої поверхні корпуса, яка відрізняється тим, що корпус труби виконаний з двох шарнірно зв'язаних частин, а всередині труби на вкладишах розташовані амортизуючі пристрої, що у свою чергу містять корпус і пружини з приєднаними до них сегментами, в яких розміщені втулки з кульками, наприклад текстолітовими, при цьому корпуси амортизуючих пристроїв з обох боків замкнені торцевими кришками. Корисна модель відноситься до машинобудування і може бути використана для направлення та підтримки пруткового матеріалу в токарних верстатах та автоматах. За найближчий аналог запропонованої' корисної моделі обрано відомий з рівня техніки пристрій для зниження шуму (напрямну трубу) [Авторське свідоцтво СРСР №1539828, МПК G10K11/00, 1990], яка містить корпус із співосно закріплених сегментів та демпфірувальних елементів, що виконані у вигляді двох половин конічних втулок і прикріплені пружинами до внутрішньої поверхні корпусу. Така конструкція забезпечує можливість оброблювати прутки різного діаметру, в т ч. деформовані. Недоліком конструкції подібного пристрою є поява тертя при обертанні прутка між його поверхнею та поверхнею конічних втулок, що зменшує їх строк служб. При цьому не забезпечується жорстка співосність прутка з типовою лінією шпинделя, що призводить до похибок при обробці. В основу корисної моделі покладено задачу вдосконалення напрямної труби для забезпечення співпадання осі обертання з типовою лінією шпинделя та зниження рівня шуму. Поставлену задачу вирішують шляхом створення напрямної труби, що містить корпус та демпфірувальні елементи, що прикріплені до внутрішньої" поверхні корпуса. При цьому, згідно корисної моделі, корпус труби виконаний з двох шарнірно зв'язаних частин, а в середині труби на вкладишах розташовані амортизуючі пристрої, що у свою чергу містять корпус і пружини з приєднаними до них сегментами, в яких розміщені втулки з кульками, наприклад, текстолітовими, при цьому корпуси амортизуючих пристроїв з обох сторін замкнені торцевими кришками Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображений поперечний переріз напрямної труби; на Фіг 2 - переріз А, Фіг. 1. Напрямна труба складається з корпуса, що має верхню 1 та нижню 2 частини, скріплені між собою шарнірно з одного боку та болтами (на Фіг. не показані) з іншого. В середині корпуса розміщені вкладиші 3, прикріплені до внутрішньої поверхні труби болтами (на Фіг не показані). На вкладишах встановлені амортизуючі пристрої, які містять корпус 4 з пружинами 5, що утримуються спеціальними гвинтами 6, та встановлені на них сегменти 7, із втулками 8 з кульками 9. З двох боків корпуса 4 прикріплені гвинтами (на Фіг.2 не показано) торцеві кришки 10, які з внутрішньої сторони мають проточки. Складання напрямної труби здійснюється таким чином. Спочатку збирається амортизуючий пристрій Встановлюють втулки 8 з шариками 9 в сегменти 7, потім встановлюють сегменти 7 в корпус 4, в який за допомогою спеціальних гвинтів 6 встановлюються пружини 5, далі з двох боків корпуса 4 кріпляться гвинтами торцеві кришки 10. Потім В верхню частину 1 труби та нижню частину 2 кріпляться гвинтами вкладиші 3, на які встановлюються амортизуючі пристрої. Потім верхню час ю ю CM 9255 тину 1 труби опускають і кріплять болтами до нижньої частини 2. Принцип роботи напрямної труби наступний. Обертаючись, пруток 11 контактує з шариками 9, що встановлені в сегментах 7, які утримуються тристоронньо розташованими пружинами 5, що забезпечує співпадання осі прутка з типовою лінією шпинделя. Пруток 11 без труднощів підтягуєть 4 ся цангою, за рахунок обкатування шариків 9 по його поверхні. При використанні такої конструкції не потрібно багато часу для переналагодження верстата на обробку прутка іншого діаметру, легкість монтажу за рахунок використання труби з двох частин та змінних амортизуючих пристроїв. Все це розширює технологічні можливості напрямної труби і робить її більш універсальною. А Фіг. 1 10 9 7 Фіг. 2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
