Спосіб гумування металевих ємностей

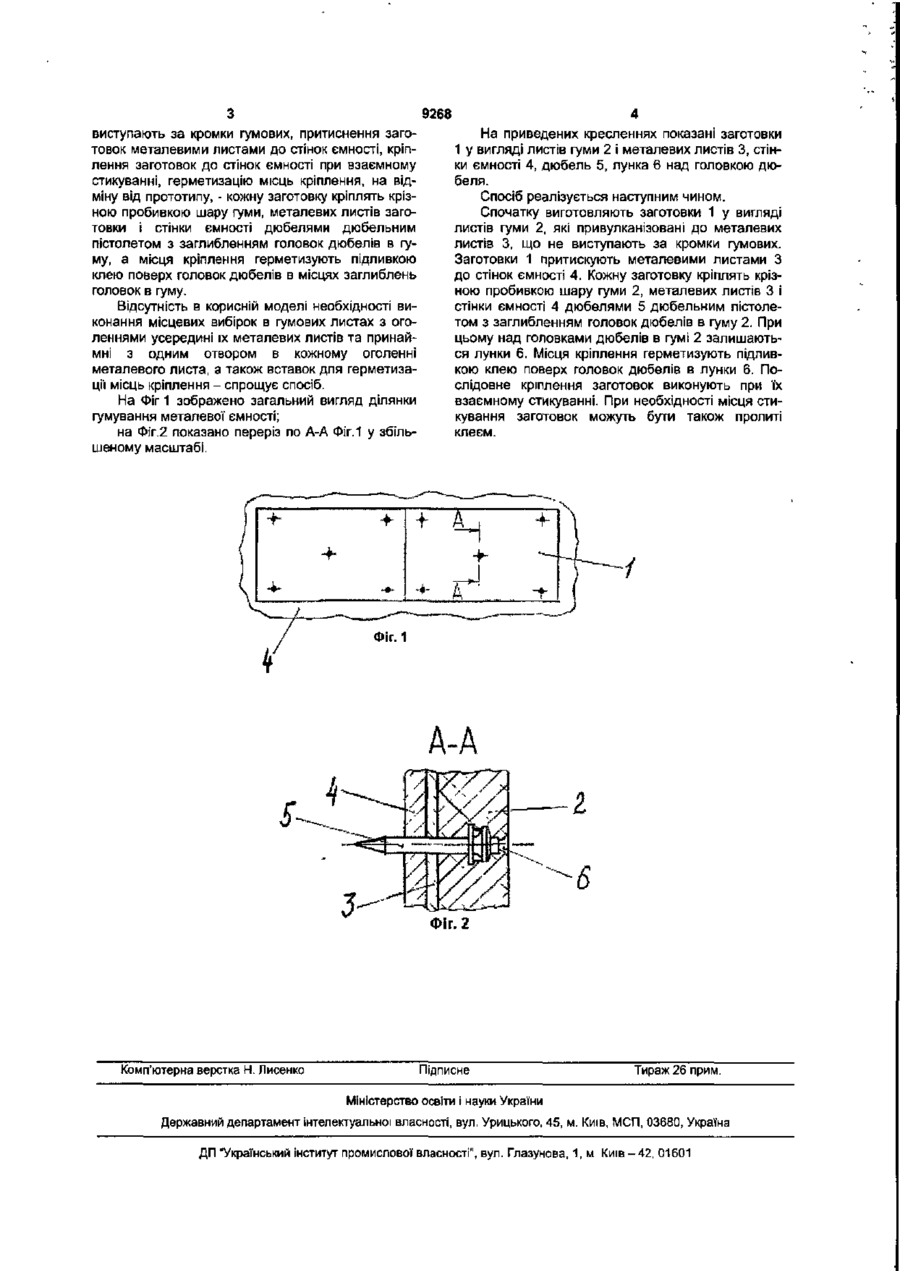

Спосіб гумування металевих ємностей, який включає виготовлення заготовок у вигляді листів гуми, які привулканізовані до металевих листів, що не виступають за кромки гумових, притиснення заготовок металевими листами до стінок ємності, кріплення заготовок до стінок ємності при взаємному стикуванні, герметизацію місць кріплення, який відрізняється тим, що кожну заготовку кріплять крізною пробивкою шару гуми металевих листів заготовки і стінки ємності дюбелями дюбельним пістолетом з заглибленням головок дюбелів в гуму, а місця кріплення герметизують підливкою клею поверх головок дюбелів в місцях заглиблень головок в гуму. Корисна модель відноситься до отримання антикорозійного покриття на внутрішній поверхні ємностей і може бути використана в гірничодобувній, металургійній та інших галузях промисловості В існуючому в теперішній час рівні техніки є відомим аналог - спосіб гумування ["ОСТ 26-17-01585, Изделия химического машиностроения, Гуммирование, с. 11-17"] Цей спосіб включає в себе виготовлення заготовок, притиснення заготовок до стінок ємності, кріплення заготовок до стінок ємності при взаємному стикуванні Ці ознаки є загальними з суттєвими ознаками корисної моделі. Крім того в цьому способі заготовки виготовляють у вигляді листів гуми, а кріплять заготовки до стінок ємності приклеюванням з наступною вулканізацією. Недоліком аналога є неможливість вулканізації в автоклаві при великих габаритах ємності, а також на місці експлуатації при ремонтних роботах із-за необхідності її транспортування до автоклаву. В той час просте обклеювання внутрішньої поверхні ємності гумою без вулканізації суттєво знижує якість гумування. вані до металевих листів, що не виступають за кромки гумових, притиснення заготовок металевими листами до стінок ємності, кріплення заготовок до стінок ємності при взаємному стикуванні, герметизацію місць кріплення. Ці ознаки прототипу є загальними з суттєвими ознаками корисної' моделі. Крім того в прототипі заготовки виконують з місцевими вибірками в гумових листах з оголеннями усередині їх металевих листів та принаймні з одним отвором в кожному оголенні металевого листа, заготовки кріплять приварюванням їх металевих листів до стінок ємності крізь згадані отвори в оголеннях, а герметизацію місць кріплення виконують заклеюванням вибірок в гумових листах гумовими вставками. Недоліком найближчого аналогу є складність його виконання із-за необхідності попереднього виконання місцевих вибірок в гумових листах, отворів в вибірках на оголеннях металевих листів, а також виготовлення спеціальних гумових вставок для герметизації місць кріплення. В основу корисної моделі покладено задачу спростити спосіб гумування металевих ємностей. Поставлена задача вирішується тим, що в способі гумування металевих ємностей, що включає виготовлення заготовок у вигляді листів гуми, які привулканізовані до металевих листів, що не Найближчим аналогом корисної моделі є спосіб гумування металевих ємностей згідно з [патентом України №68565А, В29С63/28, від 28.07.2003р.] Цей спосіб включає виготовлення заготовок у вигляді листів гуми, які привулканізо 00 CD CM О 9268 виступають за кромки гумових, притиснення заготовок металевими листами до стінок ємності, кріплення заготовок до стінок ємності при взаємному стикуванні, герметизацію місць кріплення, на відміну від прототипу, - кожну заготовку кріплять крізною пробивкою шару гуми, металевих листів заготовки і стінки ємності дюбелями дюбельним пістолетом з заглибленням головок дюбелів в гуму, а місця кріплення герметизують підливкою клею поверх головок дюбелів в місцях заглиблень головок в гуму. Відсутність в корисній моделі необхідності виконання місцевих вибірок в гумових листах з оголеннями усередині їх металевих листів та принаймні з одним отвором в кожному оголенні металевого листа, а також вставок для герметизації місць кріплення - спрощує спосіб. На Фіг 1 зображено загальний вигляд ділянки гумування металевої ємності; на Фіг.2 показано переріз по А-А Фіг.1 у збільшеному масштабі. На приведених кресленнях показані заготовки 1 у вигляді листів гуми 2 і металевих листів 3, стінки ємності 4, дюбель 5, лунка 6 над головкою дюбеля. Спосіб реалізується наступним чином. Спочатку виготовляють заготовки 1 у вигляді листів гуми 2, які при вулканізовані до металевих листів 3, що не виступають за кромки гумових. Заготовки 1 притискують металевими листами З до стінок ємності 4. Кожну заготовку кріплять крізною пробивкою шару гуми 2, металевих листів 3 і стінки ємності 4 дюбелями 5 дюбельним пістолетом з заглибленням головок дюбелів в гуму 2. При цьому над головками дюбелів в гумі 2 залишаються лунки 6. Місця кріплення герметизують підливкою клею поверх головок дюбелів в лунки 6. Послідовне кріплення заготовок виконують при їх взаємному стикуванні. При необхідності місця стикування заготовок можуть бути також пролиті клеєм. Фіг.2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
