Індукційний прилад на основі магніторідинного опорного підшипника
Номер патенту: 93041
Опубліковано: 10.01.2011
Автори: Українець Анатолій Іванович, Шестеренко Володимир Євгеньович
Формула / Реферат
Індукційний прилад на основі магніторідинного опорного підшипника, що містить рухому частину приладу з вертикальною віссю, який відрізняється тим, що опорний підшипник рухомої частини приладу заповнений магнітною рідиною і виконаний як циліндр із немагнітного матеріалу, всередині циліндра знаходиться диск із немагнітного матеріалу, з'єднаний з віссю рухомої частини приладу, ззовні циліндра, в нижній частині його, розміщено постійний магніт, виконаний з можливістю нагнітання і утримання магнітної рідини під диском.
Текст

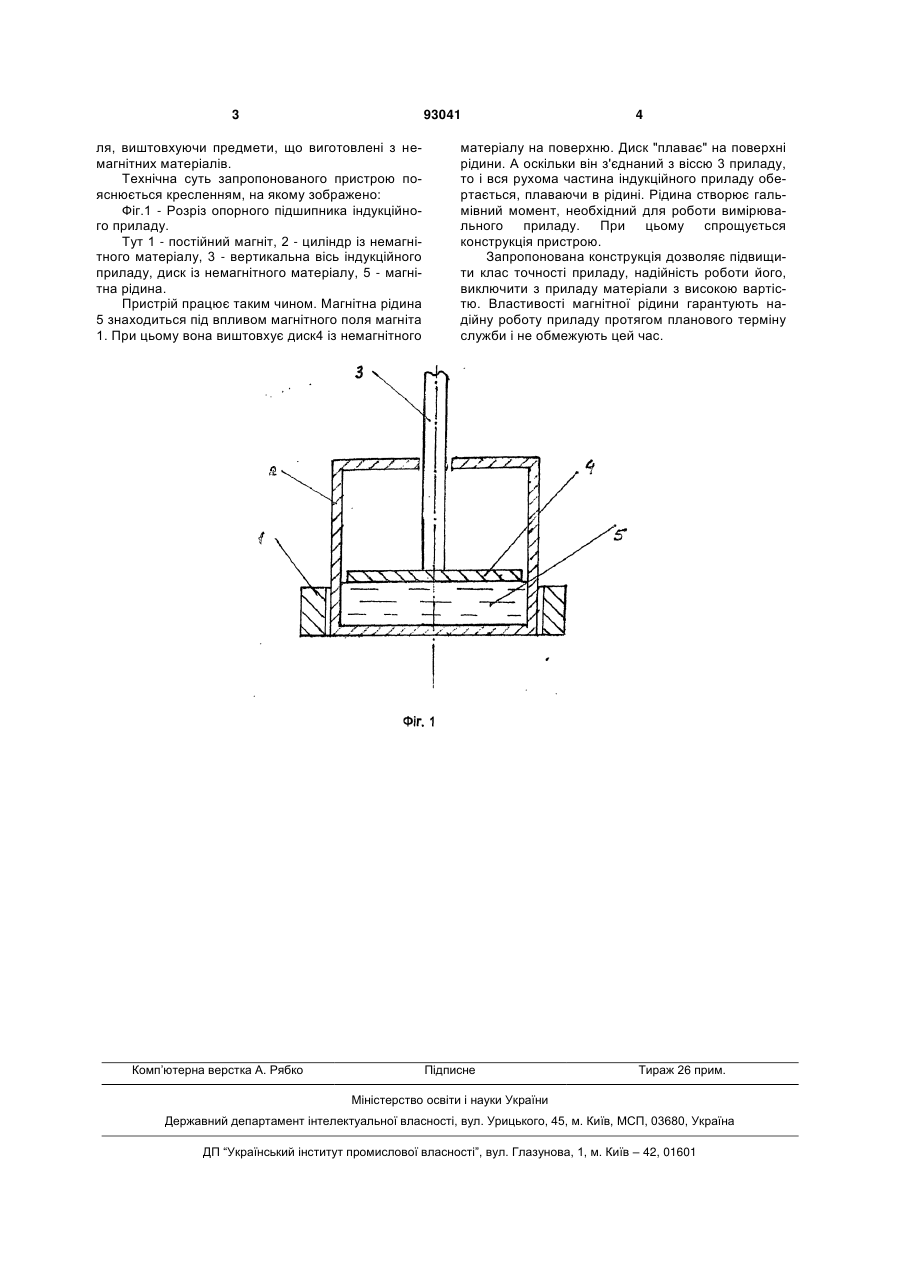

Індукційний прилад на основі магніторідинного опорного підшипника, що містить рухому частину приладу з вертикальною віссю, який відрізняється тим, що опорний підшипник рухомої частини приладу заповнений магнітною рідиною і виконаний як циліндр із немагнітного матеріалу, всередині циліндра знаходиться диск із немагнітного матеріалу, з'єднаний з віссю рухомої частини приладу, ззовні циліндра, в нижній частині його, розміщено постійний магніт, виконаний з можливістю нагнітання і утримання магнітної рідини під диском. (19) (21) a200710426 (22) 20.09.2007 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) УКРАЇНЕЦЬ АНАТОЛІЙ ІВАНОВИЧ, ШЕСТЕРЕНКО ВОЛОДИМИР ЄВГЕНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) GB 1487068; 28.09.1977 Cecelja F., Rakowsky R., Martinez L. A Ferrofluidbased magnetic field sensor, IMTC 2005 Conference proceedings, Ottawa, 2005, p. 612-616 Chaves A., Rinaldi C., Elborai S., He X., Zahn M. Bulk flow in ferrofluids in a rotating magnetic field, Phys. Rev. Lett. vol. 96, 2006, 194501 GB 1275928; 01.06.1972 JP 6207616 A; 26.07.1994 3 93041 ля, виштовхуючи предмети, що виготовлені з немагнітних матеріалів. Технічна суть запропонованого пристрою пояснюється кресленням, на якому зображено: Фіг.1 - Розріз опорного підшипника індукційного приладу. Тут 1 - постійний магніт, 2 - циліндр із немагнітного матеріалу, 3 - вертикальна вісь індукційного приладу, диск із немагнітного матеріалу, 5 - магнітна рідина. Пристрій працює таким чином. Магнітна рідина 5 знаходиться під впливом магнітного поля магніта 1. При цьому вона виштовхує диск4 із немагнітного Комп’ютерна верстка А. Рябко 4 матеріалу на поверхню. Диск "плаває" на поверхні рідини. А оскільки він з'єднаний з віссю 3 приладу, то і вся рухома частина індукційного приладу обертається, плаваючи в рідині. Рідина створює гальмівний момент, необхідний для роботи вимірювального приладу. При цьому спрощується конструкція пристрою. Запропонована конструкція дозволяє підвищити клас точності приладу, надійність роботи його, виключити з приладу матеріали з високою вартістю. Властивості магнітної рідини гарантують надійну роботу приладу протягом планового терміну служби і не обмежують цей час. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInduction device on basis of magnetic fluid support bearing
Автори англійськоюUkrainets Anatolii Ivanovych, Shesterenko Volodymyr Yevhenovych
Назва патенту російськоюИндукционный прибор на основе магнитожидкостного опорного подшипника
Автори російськоюУкраинец Анатолий Иванович, Шестеренко Владимир Евгеньевич
МПК / Мітки
МПК: G01R 21/00
Мітки: індукційний, підшипника, магніторідинного, основі, опорного, прилад
