Комірка для вимірювання термоелектричних параметрів
Номер патенту: 65225
Опубліковано: 25.11.2011
Автори: Запухляк Руслан Ігорович, Дикун Наталія Іванівна, Борик Віктор Васильович, Фреїк Дмитро Михайлович, Терлецький Андрій Іванович
Формула / Реферат
Комірка для вимірювання термоелектричних параметрів твердих тіл, яка містить зовнішній (основний) і внутрішній (додатковий) нагрівники, термопари і вимірювальні провідники, яка відрізняється тим, що для вимірювання термоелектричних параметрів використовуються одні і ті ж хромель-алюмелеві термопари.
Текст

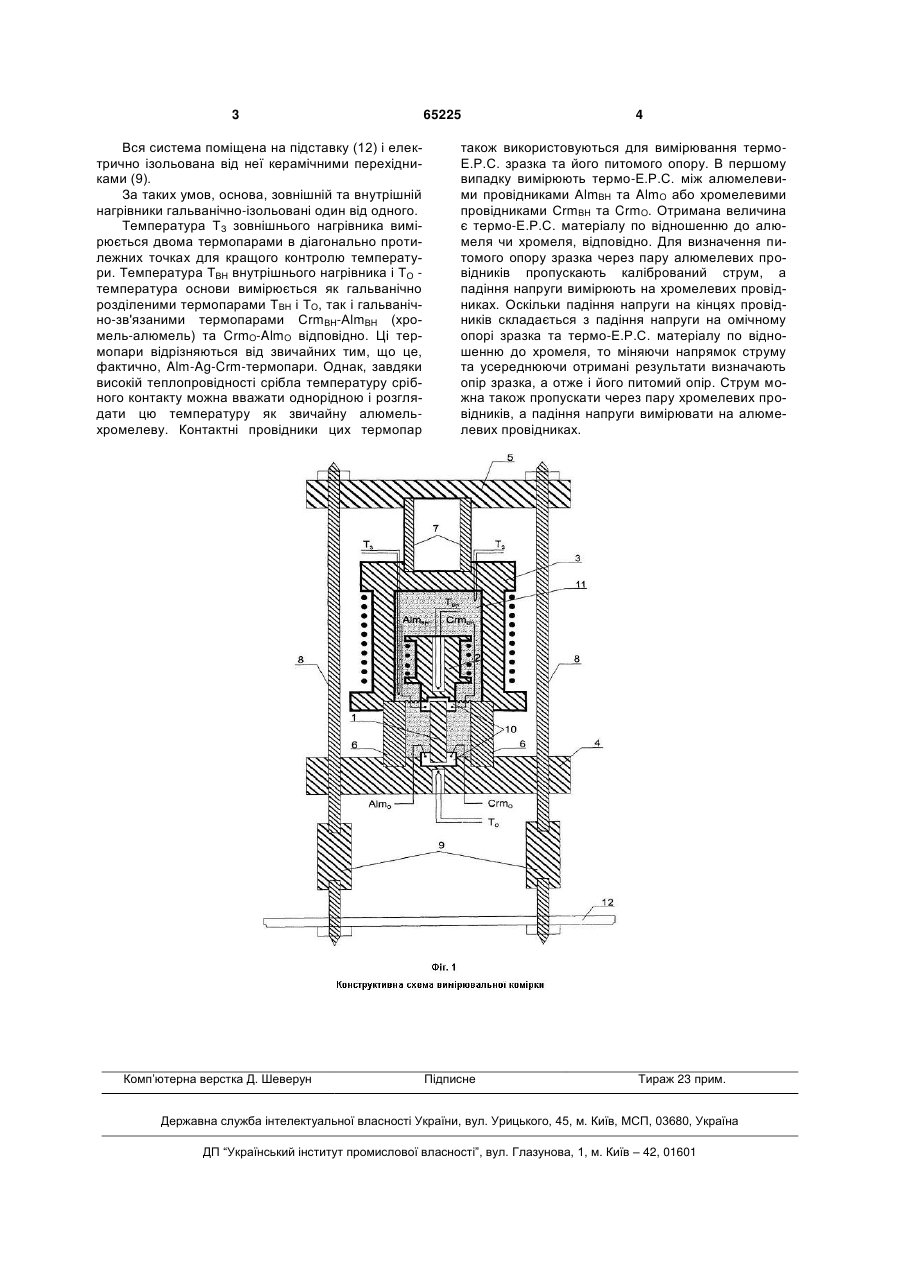

Комірка для вимірювання термоелектричних параметрів твердих тіл, яка містить зовнішній (основний) і внутрішній (додатковий) нагрівники, термопари і вимірювальні провідники, яка відрізняється тим, що для вимірювання термоелектричних параметрів використовуються одні і ті ж хромель-алюмелеві термопари. (19) (21) u201106708 (22) 30.05.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ФРЕЇК ДМИТРО МИХАЙЛОВИЧ, ЗАПУХЛЯК РУСЛАН ІГОРОВИЧ, ТЕРЛЕЦЬКИЙ АНДРІЙ ІВАНОВИЧ, БОРИК ВІКТОР ВАСИЛЬОВИЧ, ДИКУН НАТАЛІЯ ІВАНІВНА 3 Вся система поміщена на підставку (12) і електрично ізольована від неї керамічними перехідниками (9). За таких умов, основа, зовнішній та внутрішній нагрівники гальванічно-ізольовані один від одного. Температура ТЗ зовнішнього нагрівника вимірюється двома термопарами в діагонально протилежних точках для кращого контролю температури. Температура ТВН внутрішнього нагрівника і ТО температура основи вимірюється як гальванічно розділеними термопарами ТВН і ТО, так і гальванічно-зв'язаними термопарами СrmВН-АlmВH (хромель-алюмель) та CrmO-AlmO відповідно. Ці термопари відрізняються від звичайних тим, що це, фактично, Alm-Ag-Crm-термопари. Однак, завдяки високій теплопровідності срібла температуру срібного контакту можна вважати однорідною і розглядати цю температуру як звичайну алюмельхромелеву. Контактні провідники цих термопар Комп’ютерна верстка Д. Шеверун 65225 4 також використовуються для вимірювання термоЕ.Р.С. зразка та його питомого опору. В першому випадку вимірюють термо-Е.Р.С. між алюмелевими провідниками АlmВH та AlmO або хромелевими провідниками СrmВH та CrmO. Отримана величина є термо-Е.Р.С. матеріалу по відношенню до алюмеля чи хромеля, відповідно. Для визначення питомого опору зразка через пару алюмелевих провідників пропускають калібрований струм, а падіння напруги вимірюють на хромелевих провідниках. Оскільки падіння напруги на кінцях провідників складається з падіння напруги на омічному опорі зразка та термо-Е.Р.С. матеріалу по відношенню до хромеля, то міняючи напрямок струму та усереднюючи отримані результати визначають опір зразка, а отже і його питомий опір. Струм можна також пропускати через пару хромелевих провідників, а падіння напруги вимірювати на алюмелевих провідниках. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA cell for measurement of thermo-electrical parameters
Автори англійськоюFreik Dmytro Mykhailovych, Zapukhliak Ruslan Ihorovych, Terletskyi Andrii Ivanovych, Boryk Viktor Vasyliovych, Dykun Natalia Ivanivna
Назва патенту російськоюЯчейка для измерения термоэлектрических параметров
Автори російськоюФреик Дмитрий Михайлович, Запухляк Руслан Игоревич, Терлецкий Андрей Иванович, Борик Виктор Васильевич, Дыкун Наталья Ивановна
МПК / Мітки
МПК: G01N 25/18, G01N 27/18
Мітки: вимірювання, комірка, параметрів, термоелектричних
