Розкатний верстат

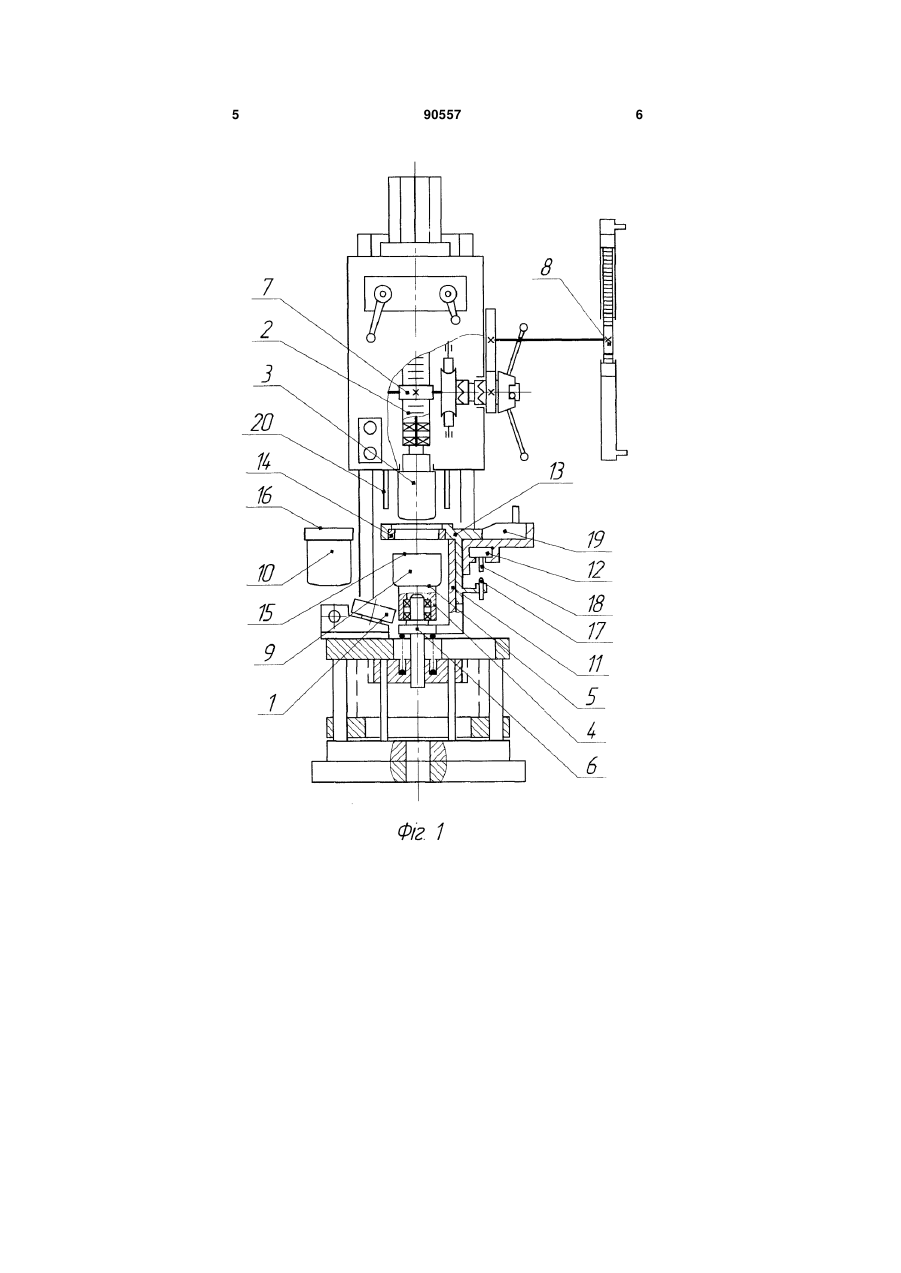

Розкатний верстат, що містить розкатні ролики, шпиндель, оправку, встановлену на шпинделі, стіл з осьовою опорою, виконаний з силовим переміщенням між розкатними роликами, причому у верхньому положенні стіл виступає над ними верхньою поверхнею з боку оправки, механізм подачі 3 В основу винаходу поставлено завдання створення такої конструкції розкочувального верстата, яка б дозволяла підвищення надійності роботи механізм/ керування виконавчим пристроєм шляхом його модернізації. Це завдання вирішується таким чином: в розкочувальному верстати, що складається з розкочувальних роликів, шпинделя, оправки, установленої на шпинделі, стола з силовим переміщенням між розкочувальними роликами що виступає над ними верхньою поверхнею з боку оправки, осьовий опори стола, механізму подачі шпинделя, виконавчого пристрою і керування виконавчім пристроєм при досягненні заготовкою на оправці висоти готового виробу за допомогою стійкі, кінцевого перемикача і обмежувальної планки згідно винаходу обмежувальна планка виконана у вигляді центрального кільця установленого соосно оправці на стійці, виконаний за одне ціле з осьовою опорою стола, при цьому з боку верхній поверхні стола в центральному кільце установлень кільцевій вкладиш, наприклад, (упорного підшипника) з можливістю обертання при взаємодії з верхній кромкою заготовки при переміщенні шпинделем оправки з верхнього положення, а при переміщенні шпинделем оправки з ніжного положення з верхній кромкою готового виробу. Винахід пояснюється кресленнями: На Фіг. 1 зображено загальний вигляд верстата; На Фіг.2 зображено схема отримування заданий висоти готового виробу на оправці: На Фіг.3 зображено схема зняття готового виробу з оправки; На Фіг.4 зображено можливий варіант пристрою подачі заготовок. Розкочувальний верстат складається з розкочувальних роликів (1), шпинделя (2), оправки (3), установленої на шпинделі (2), стола (4) з силовим переміщенням між розкочувальними роликами (1) що виступає над ними верхньою поверхнею (5) з боку оправки (3), осьовий опори (6) стола (4), механізму подачі (7) шпинделя (2), виконавчого пристрою (8) і керування виконавчім пристроєм (8) при досягненні заготовкою (9) на оправці (3) висоти готового виробу (10) за допомогою стійкі (11), кінцевого перемикача (12) і центрального кільця (13) установленого соосно оправці (3) на стійці (11), виконаний за водно ціле з осьовою опорою (6) стола (4), при цьому з боку верхній поверхні (5) стола (4) в центральному кільце (13) установлень кільцевій вкладиш (14), наприклад, (упорного підшипника) з можливістю обертання при взаємодії з верхній кромкою (15) заготовки (9) при переміщенні шпинделем (2) оправки (3) з верхнього положення, а при переміщенні шпинделем (2) оправки (3) з нижнього положення з верхній кромкою (16) 90557 4 готового виробу (10). Центральне кільце (13) оснащено штовхачем (17), кінцевий перемикач (12) кнопкою (18), а на стійкі (11) установлень стопор (19), а також упором (20), установленим на верстаті. Верстат працює таким чином: заготовку (9) установлюють на верхній поверхні (5) стола (4) і здійснюють шпинделем (2) переміщення оправки (3) з верхнього положення до тих пір, поки оправка (3) не пройде через кільцевий вкладиш (14) центрального кільця (13), не зайде в порожнину заготовки (9) і не почне при обертальному русі заготовки (9) переміщати сумісно з верхньою поверхнею (5) стола (4) стійку (11) з центральним кільцем (13) до розкочувальних роликів (1) до тих пір, поки не відбудеться вмикання механічної подачі шпинделя (2). Далі при механічної подачі шпинделя (2) розкочувальними роликами (1) на оправці (3) здійснюють розкочування заготовки (9) до тих пір, поки заготовка (9) не досягне верхньою кромкою (15) і не почне взаємодіяти з кільцевим вкладишем (14) шляхом переміщення центрального кільця (13) по стійці (11) при обертальному русі кільцевого вкладиша (14). І, як тільки заготовка (9) на оправці (3) досягне висоти готового виробу (10) стопор (19) автоматично підніме на стійці (11) центральне кільце (13) з кільцевим вкладишем (14) над верхньою кромкою (16) готового виробу (10), при цьому центральне кільце (13) штовхачем (17) натисне на кнопку (18) кінцевого перемикача (12), в результаті відбудеться вимкнення механічної подачі шпинделя (2) виконавчім пристроєм (8). Далі здійснюють з нижнього положення переміщення шпинделем (2) оправки (3) з готовим виробом (10) до тих пір, поки осьова опора (6) в зворотному напрямку не перемістить в вихідне положення верхню поверхню (5) стола (4) над розкочувальними роликами (1) і стійку (11) з центральним кільцем (13) до упору (20), а в результаті переміщення оправки (3) через центральне кільце (13), шляхом взаємодії верхній кромкою (16) готового виробу (10) з кільцевим вкладишем (14), готовий виріб (10) залишиться на верхній поверхні (5) стола (4). У випадку механізації подачі заготовок (9) на верхню поверхню (5) стола (4) верстат може бути оснащень: кришкою (21) з отвором (22), роторним відсікачем (23) з пазами (24) і губками (25) для фіксовані заготовки (9) на верхній поверхні (5) стола (4), розміщену в отвори (22) кришки (21), а для забезпечування проходу центрального кільця (13) через отвір (22) кришки (21) центральне кільце (13) оснащено вертикальними планками (26), взаємодіючими з губками (25) шляхом розвороту губок (25) з верхнього горизонтального до ніжного вертикального положення. 5 90557 6 7 90557 8 9 Комп’ютерна верстка А. Крулевський 90557 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
