Спосіб зварювання матеріалів методом божко

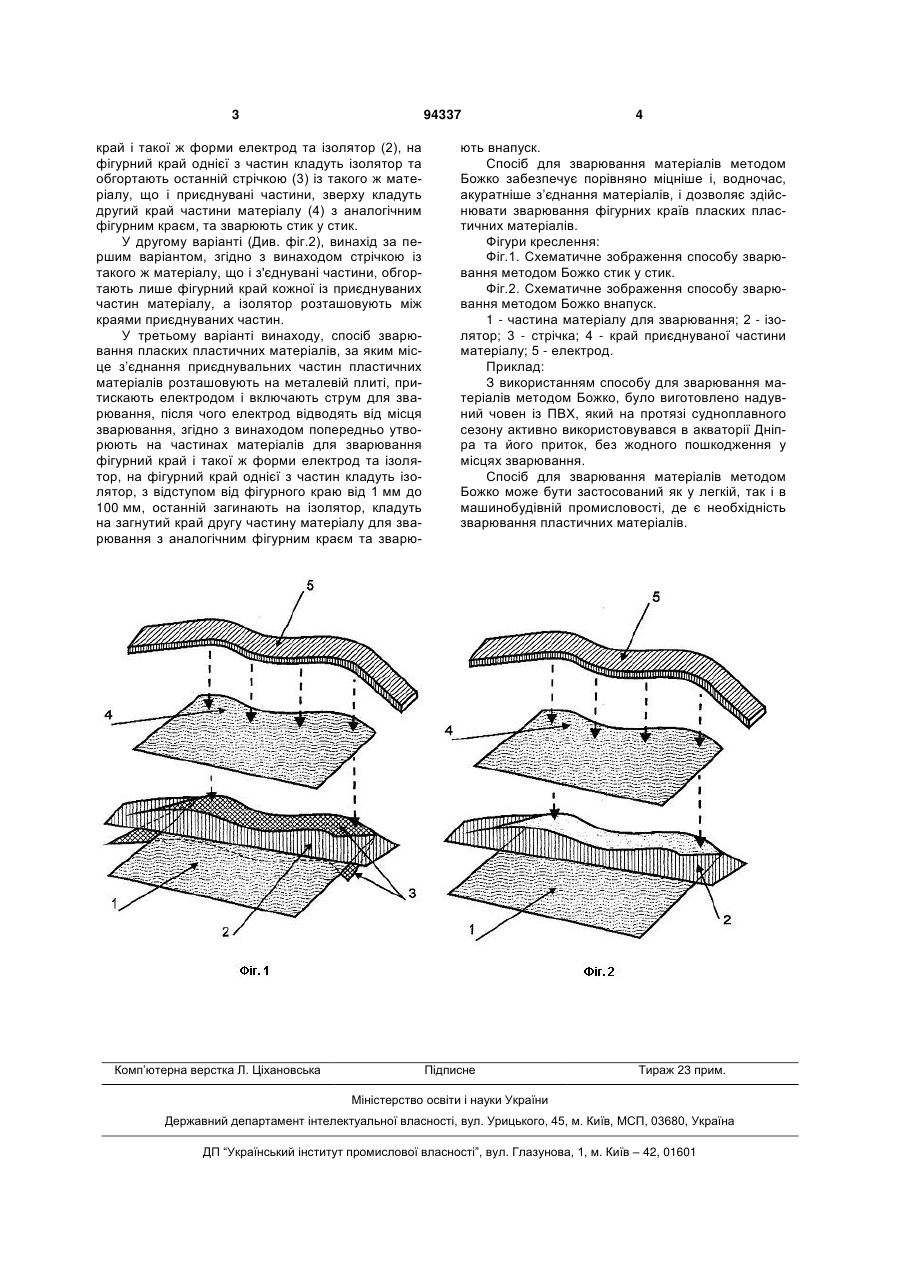

1. Спосіб зварювання пласких пластичних матеріалів, за яким місце з'єднання приєднувальних частин пластичних матеріалів розташовують на металевій плиті, притискають електродом, і включають струм для зварювання, після чого електрод відводять від місця зварювання, який відрізняється тим, що попередньо утворюють на час C2 2 (19) 1 3 94337 край і такої ж форми електрод та ізолятор (2), на фігурний край однієї з частин кладуть ізолятор та обгортають останній стрічкою (3) із такого ж матеріалу, що і приєднувані частини, зверху кладуть другий край частини матеріалу (4) з аналогічним фігурним краєм, та зварюють стик у стик. У другому варіанті (Див. фіг.2), винахід за першим варіантом, згідно з винаходом стрічкою із такого ж матеріалу, що і з'єднувані частини, обгортають лише фігурний край кожної із приєднуваних частин матеріалу, а ізолятор розташовують між краями приєднуваних частин. У третьому варіанті винаходу, спосіб зварювання пласких пластичних матеріалів, за яким місце з’єднання приєднувальних частин пластичних матеріалів розташовують на металевій плиті, притискають електродом і включають струм для зварювання, після чого електрод відводять від місця зварювання, згідно з винаходом попередньо утворюють на частинах матеріалів для зварювання фігурний край і такої ж форми електрод та ізолятор, на фігурний край однієї з частин кладуть ізолятор, з відступом від фігурного краю від 1 мм до 100 мм, останній загинають на ізолятор, кладуть на загнутий край другу частину матеріалу для зварювання з аналогічним фігурним краєм та зварю Комп’ютерна верстка Л. Ціхановська 4 ють внапуск. Спосіб для зварювання матеріалів методом Божко забезпечує порівняно міцніше і, водночас, акуратніше з’єднання матеріалів, і дозволяє здійснювати зварювання фігурних країв пласких пластичних матеріалів. Фігури креслення: Фіг.1. Схематичне зображення способу зварювання методом Божко стик у стик. Фіг.2. Схематичне зображення способу зварювання методом Божко внапуск. 1 - частина матеріалу для зварювання; 2 - ізолятор; 3 - стрічка; 4 - край приєднуваної частини матеріалу; 5 - електрод. Приклад: З використанням способу для зварювання матеріалів методом Божко, було виготовлено надувний човен із ПВХ, який на протязі судноплавного сезону активно використовувався в акваторії Дніпра та його приток, без жодного пошкодження у місцях зварювання. Спосіб для зварювання матеріалів методом Божко може бути застосований як у легкій, так і в машинобудівній промисловості, де є необхідність зварювання пластичних матеріалів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
