Сифон до змивного бачка

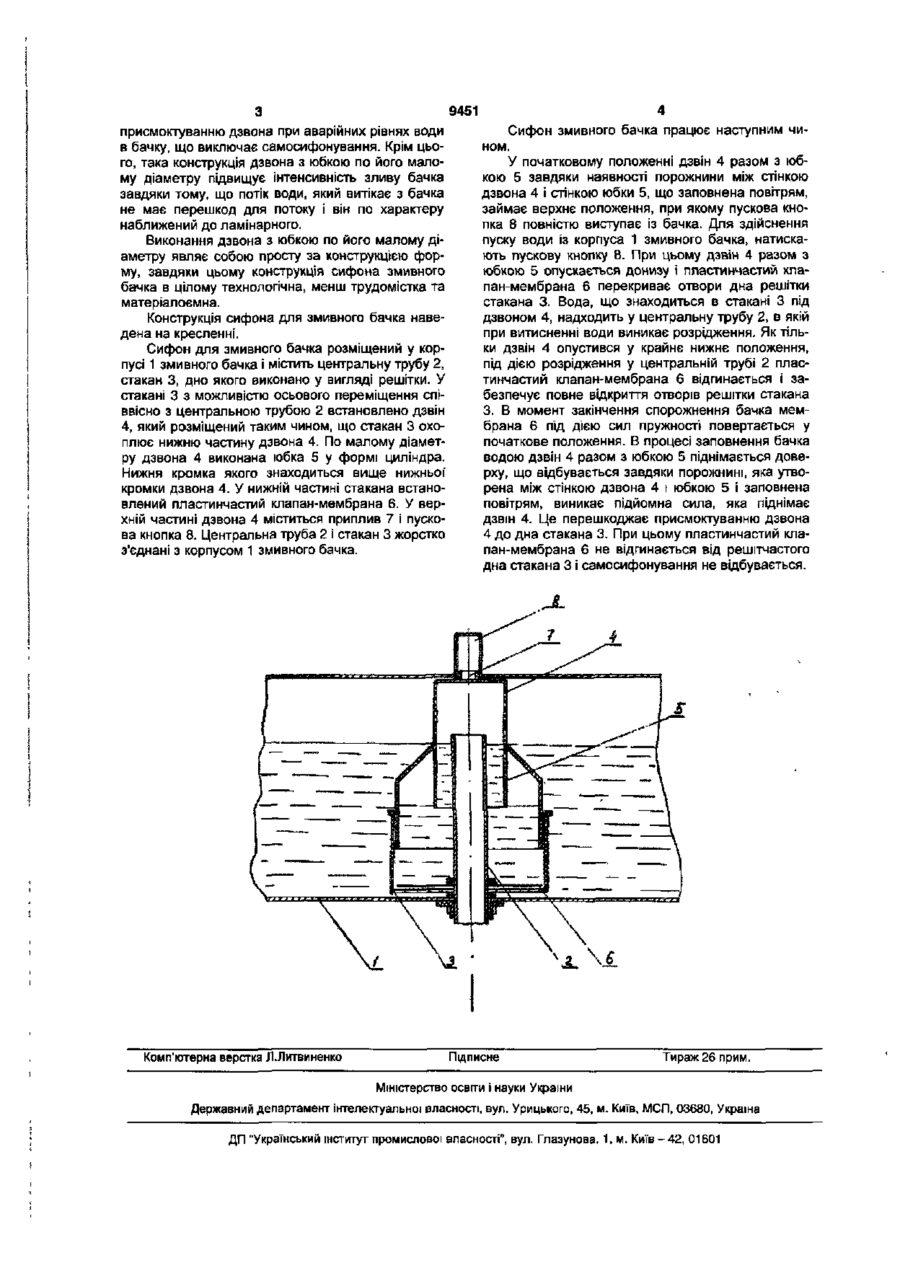

Сифон до змивного бачка, що містить центральну трубу і встановлений співвісно з нею з мож Корисна модель відноситься до водопостачання і каналізації і використовується як промивний пристрій до унітазу. Відомий сифон до змивного бачка, що містить центральну трубу і встановлений на ній з можливістю осьового переміщення дзвін із спрямовуючим циліндром та поплавцевою камерою. На трубі також закріплений стакан, який охоплює дзвін, причому порожнина стакана роз'єднана з порожниною бачка за допомогою пластинчастого клапана [Патент №1455419 кл. Е1С Великобританія, 1976]. Недоліком відомого пристрою є те, що в ньому не виключається можливість самозарядки сифона при аварійному режимі роботи бачка, тобто при несправному поплавковому клапані або при підвищеному тиску в мережі водопостачання, це приводить до зайвих витрат води. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є обраний за найближчий аналог до зливного бачка [SU а. с. №969845 МПК3 EO3D1/05, 1977г.] який містить центральну трубу І встановлений на неї з можливістю осьового переміщення, дзвін із напрямним циліндром і поплавцевою камерою, яка утворена прилеглим до спрямуючого циліндра діаметральним порожнистим ребром, а також стакан, який закріплений на трубі і охоплює дзвін, причому дно стакана виконано решітчастим, а його порожнина роз'єднана з порожниною бачка за допомогою пластинчастого клапана - мембрани, який закріплений на центральній трубі. ливістю осьового переміщення дзвін із напрямним циліндром, а також закріплений на трубі і охоплюючий дзвін стакан з решітчастим дном, порожнина якого роз'єднана з порожниною бачка за допомогою пластинчатого клапана-мембрани, що закріплений на центральній трубі, який відрізняється тим, що по малому діаметру дзвона виконана юбка, яка має форму циліндра, причому нижня його кромка знаходиться вище нижньої кромки дзвона. Недоліком найближчий аналога є те, що його конструкція складна, трудомістка і у аварійних випадках не виключає самосифонування. В основу корисної моделі поставлена задача вдосконалення конструкції сифона до змивного бачка шляхом модифікації сифона до змивного бачка в цілому, що робить її менш матеріалоємною, а також менш трудомісткою у виготовленні, підвищує її технологічність, крім цього, при аварійних рівнях води в бачку виключається можливість самосифонування, цим підвищується надійність експлуатації сифона до змивного бачка. Поставлена задача вирішується тим, що у сифоні до змивного бачка, який містить центральну трубу і встановлений співвісно з нею з можливістю осьового переміщення дзвін із напрямним циліндром, а також закріплений на трубі і охоплюючий дзвін стакан із решітчастим дном, порожнина якого роз'єднана з порожниною бачка за допомогою пластинчастого клапана-мембрани, який закріплений на центральній трубі, згідно з корисною моделлю, по малому діаметру дзвона виконана юбка, яка має форму циліндра, причому нижня його кромка знаходиться вище нижньої кромки дзвона. Виконання юбки у формі циліндра по малому діаметру дзвона дозволяє утворити внутрішню порожнину між стінками дзвона І стінками юбки, яка заповнена повітрям. Завдяки цьому в процесі заповнення бачка водою виникає підйомна сила і дзвін спливає. Об'єм цієї порожнини такий, що дозволяє утворити велику підйомну силу, це перешкоджає ю О) 9451 присмоктуванню дзвона при аварійних рівнях води в бачку, що виключає самосифонування. Крім цього, така конструкція дзвона з юбкою по його малому діаметру підвищує інтенсивність зливу бачка завдяки тому, що потік води, який витікає з бачка не має перешкод для потоку і він по характеру наближений до ламінарного. Виконання дзвона з юбкою по його малому діаметру являє собою просту за конструкцією форму, завдяки цьому конструкція сифона змивного бачка в цілому технологічна, менш трудомістка та матеріалоємна. Конструкція сифона для змивного бачка наведена на кресленні. Сифон для змивного бачка розміщений у корпусі 1 змивного бачка і містить центральну трубу 2, стакан 3, дно якого виконано у вигляді решітки. У стакані 3 з можливістю осьового переміщення співвісно з центральною трубою 2 встановлено дзвін 4, який розміщений таким чином, що стакан 3 охоплює нижню частину дзвона 4. По малому діаметру дзвона 4 виконана юбка 5 у формі циліндра. Нижня кромка якого знаходиться вище нижньої' кромки дзвона 4. У нижній частині стакана встановлений пластинчастий клапан-мембрана 6. У верхній частині дзвона 4 міститься приплив 7 і пускова кнопка 8. Центральна труба 2 і стакан 3 жорстко з'єднані з корпусом 1 змивного бачка. Комп'ютерна верстка Л.Литвиненко Сифон змивного бачка працює наступним чином. У початковому положенні дзвін 4 разом з юбкою 5 завдяки наявності порожнини між стінкою дзвона 4 і стінкою юбки 5, що заповнена повітрям, займає верхнє положення, при якому пускова кнопка 8 повністю виступає із бачка. Для здійснення пуску води із корпуса 1 змивного бачка, натискають пускову кнопку 8. При цьому дзвін 4 разом з юбкою 5 опускається донизу і пластинчастий клапан-мембрана 6 перекриває отвори дна решітки стакана 3. Вода, що знаходиться в стакані 3 під дзвоном 4, надходить у центральну трубу 2, в якій при витисненні води виникає розрідження. Як тільки дзвін 4 опустився у крайнє нижнє положення, під дією розрідження у центральній трубі 2 пластинчастий клапан-мембрана 6 відгинається і забезпечує повне відкриття отворів решітки стакана 3. В момент закінчення спорожнення бачка мембрана 6 під дією сил пружності повертається у початкове положення. В процесі заповнення бачка водою дзвін 4 разом з юбкою 5 піднімається доверху, що відбувається завдяки порожнині, яка утворена між стінкою дзвона 4 і юбкою 5 і заповнена повітрям, виникає підйомна сила, яка піднімає дзвін 4. Це перешкоджає присмоктуванню дзвона 4 до дна стакана 3. При цьому пластинчастий клапан-мембрана 6 не відгинається від решітчастого дна стакана 3 і самосифонування не відбувається. Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
