Електрод для електропунктурної діагностики та корекції

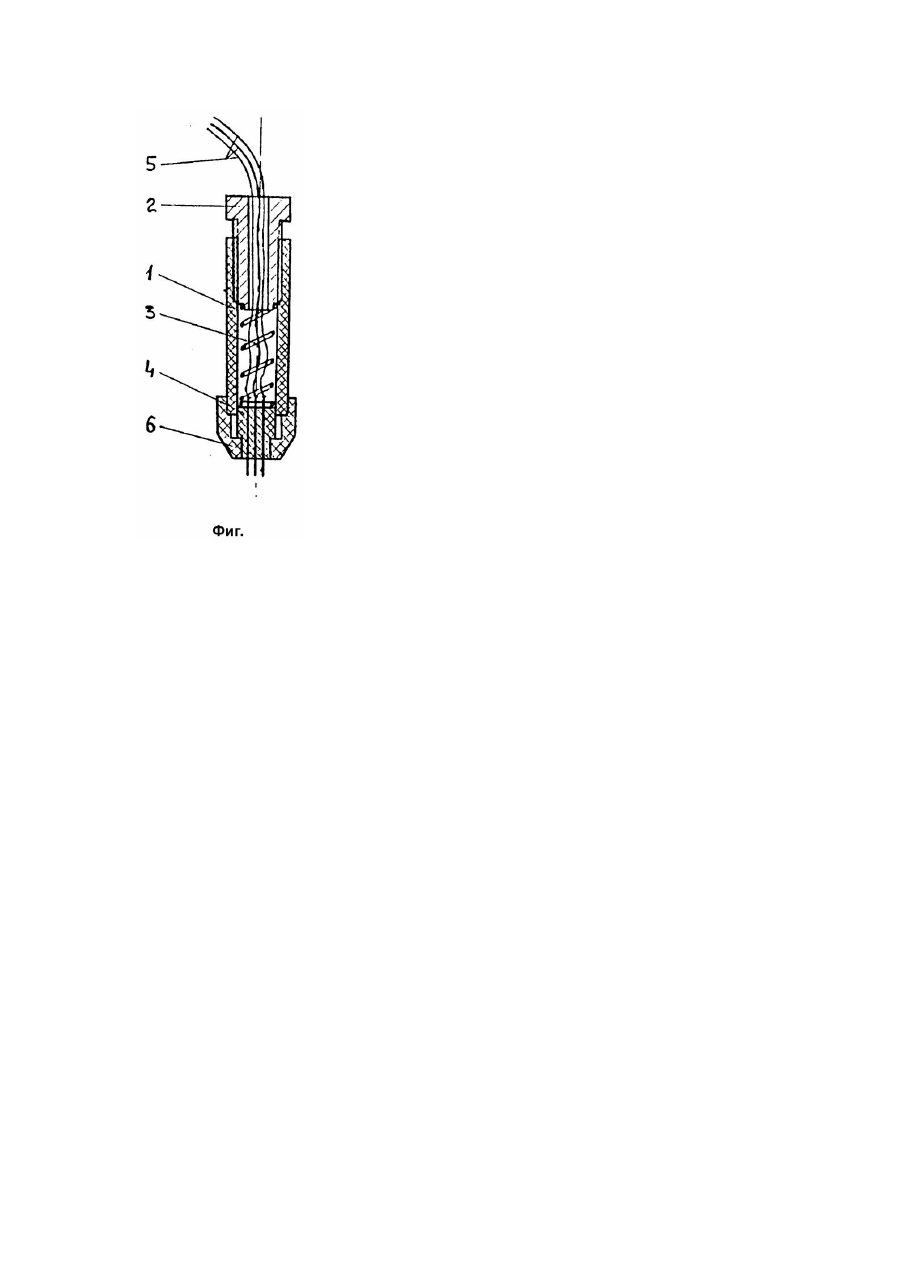

Изобретение относится к медицинской технике, в частности, к устройствам для электропунктуры, и может быть использовано для определения местонахождения биологически активных точек (БАТ), тестирования и коррекции их функционального состояния. За прототип принято устройство, которое содержит активный электрод, выполненный в виде съемного контактного узла с игольчатыми токопроводящими стержнями, соединенными одним проводом с измерительным устройством, связанного с подпружиненной относительно корпуса цилиндрической втулкой. Недостатком прототипа является низкая разрешающая способность электрода, то есть способность обеспечить регистрацию серии электрофизиологических параметров в пунктах предполагаемой локализации БАТ за единицу времени, ввиду необходимости перемещения электрода вручную в процессе работы после каждого измерения, а затем возврата к оптимальной точке. Это существенно увеличивает время процедуры, вследствие чего снижается достоверность полученных данных. Необходимость перемещения электрода связана с наличием одного электрического кабеля, вследствие чего совокупность токопроводящих стержней функционирует как один электрод. Кроме того, измерение производится одновременно с множества точек кожи, что дополнительно снижает точность полученных данных. В основу изобретения положена задача создать электрод для электропунктурной диагностики и коррекции, в котором путем изменения вида контактного узла достигается увеличение разрешающей способности, что позволяет производить определение локализации БАТ и коррекцию их функционального состояния без перемещения электрода по поверхности тела и обеспечивает сокращение времени процедуры и повышение точности данных. Для решения задачи предложен электрод для электропунктурной диагностики и коррекции, включающий корпус с наконечником и регулятором прижима, внутри которого расположен подпружиненный контактный узел, выполненный в виде набора токопроводящих стержней, в котором, согласно изобретению, токопроводящие стержни контактного узла равноудалены друг от друга и каждый стержень соединен с изолированным проводом электрического кабеля. На чертеже (фиг.) изображен общий вид электрода в продольном сечении. Электрод содержит цилиндрический корпус 1, выполненный из изолирующего материала, и размещенные в нем регулятор прижима 2, пружину 3, контактный узел 4, состоящий из не менее чем семи электропроводящих стержней, равноудаленных друг от др уга и соединенных с электрическим кабелем 5, и наконечник из изолирующего материала 6. Электрод работает следующим образом. После прикладывания контактного узла 4 к поверхности кожи в зоне предполагаемой локализации БАТ прижимают электрод, надавливая на цилиндрический корпус 1, при этом пружина 3 сжимается, контактный узел 4 уходит внутрь цилиндрического корпуса 1, а наконечник 6 соприкасается своим торцом с поверхностью кожи. В результате этого контактный узел 4 прижимается к поверхности кожи с усилием, заданным положением регулятора прижима 2, воздействующего на пружину 3. Повышение разрешающей способности электрода достигается за счет измерения электрофизических параметров в зоне БАТ посредством независимого подключения к измерительному устройству каждого из электропроводящих стержней, что позволяет определить локализацию БАТ без перемещения электрода и произвести немедленную коррекцию функционального состояния БАТ.
