Спосіб отримання зміцненого покриття на мідних сплавах
Формула / Реферат
Спосіб отримання зміцненого покриття на мідних сплавах, який складається з нанесення на поверхню хімічного покриття з розчину , що містить лимоннокислий натрій, гіпофосфіт натрію, аміак, сірчанокислий кобальт та сіль нікелю, який відрізняється тим, що розчин містить як сіль нікелю - сірчанокислий нікель, і додатково містить хлористий амоній при складі розчину , г/л:
сірчанокислий кобальт
25-35
сірчанокислий нікель
25-35
лимоннокислий натрій
90-110
гіпофосфіт натрію
20-30
хлористий амоній
40-60
аміак
45-60 мл,
а хімічне покриття наносять при температурі 90-95 °С протягом 45 хв. і підтримують рН розчину 9-10.
Текст

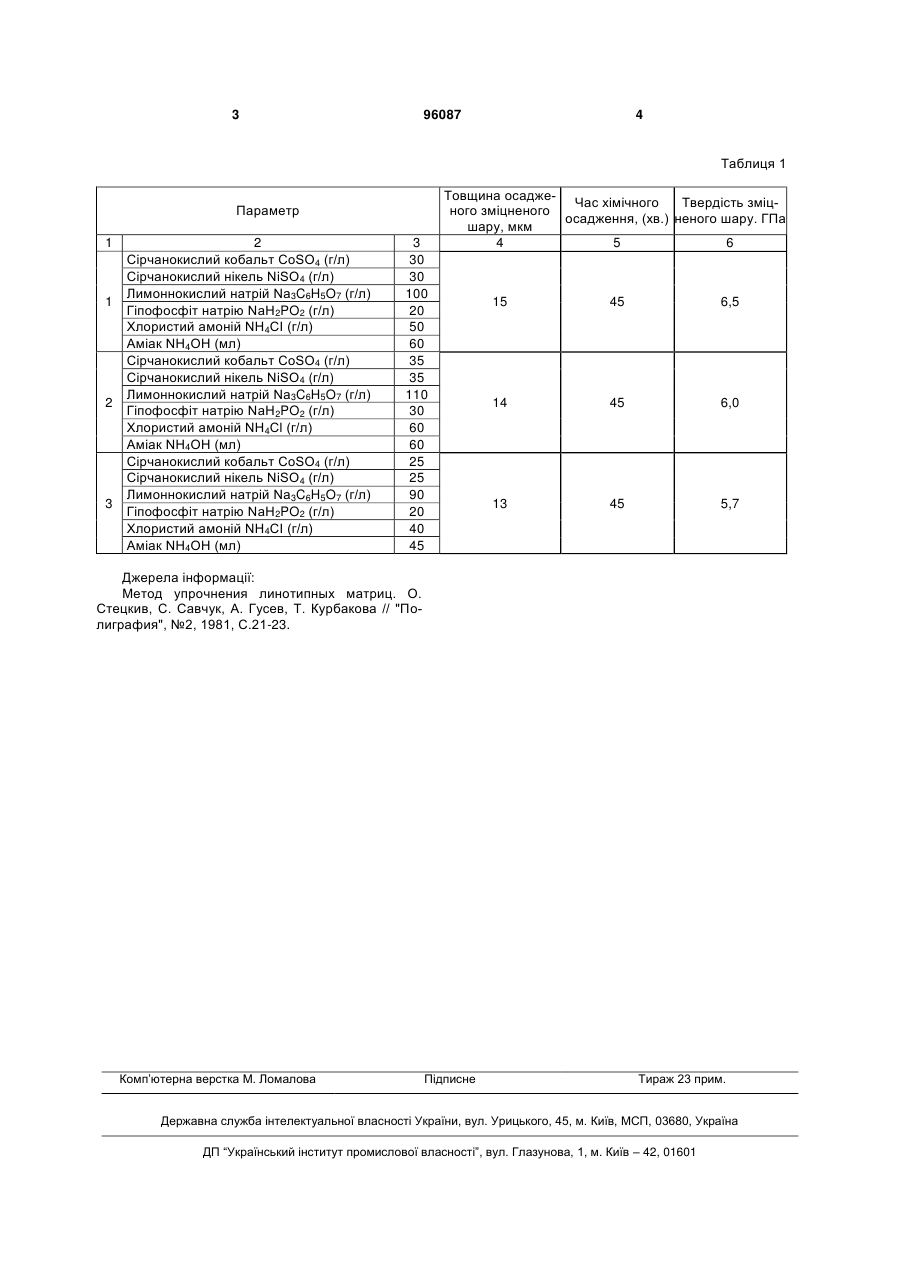

Спосіб отримання зміцненого покриття на мідних сплавах, який складається з нанесення на по 3 96087 4 Таблиця 1 Параметр 1 1 2 3 2 Сірчанокислий кобальт CoSO4 (г/л) Сірчанокислий нікель NiSО4 (г/л) Лимоннокислий натрій Na3C6H5O7 (г/л) Гіпофосфіт натрію NaH2PO2 (г/л) Хлористий амоній NH4CI (г/л) Аміак NH4OH (мл) Сірчанокислий кобальт CoSO4 (г/л) Сірчанокислий нікель NiSО4 (г/л) Лимоннокислий натрій Na3C6H5O7 (г/л) Гіпофосфіт натрію NaH2PO2 (г/л) Хлористий амоній NH4Cl (г/л) Аміак NH4OH (мл) Сірчанокислий кобальт CoSO4 (г/л) Сірчанокислий нікель NiSО4 (г/л) Лимоннокислий натрій Na3C6H5O7 (г/л) Гіпофосфіт натрію NaH2PO2 (г/л) Хлористий амоній NH4CI (г/л) Аміак NH4OH (мл) 3 30 30 100 20 50 60 35 35 110 30 60 60 25 25 90 20 40 45 Товщина осаджеЧас хімічного Твердість зміцного зміцненого осадження, (хв.) неного шару. ГПа шару, мкм 4 5 6 15 45 6,5 14 45 6,0 13 45 5,7 Джерела інформації: Метод упрочнения линотипных матриц. О. Стецкив, С. Савчук, А. Гусев, Т. Курбакова // "Полиграфия", №2, 1981, С.21-23. Комп’ютерна верстка М. Ломалова Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing strengthened coatings on copper alloys
Автори англійськоюStetsko Andrii Yevhenovych
Назва патенту російськоюСпособ получения упрочняющих покрытий на медных сплавах
Автори російськоюСтецько Андрей Евгеньевич
МПК / Мітки
МПК: C23C 22/02, C23C 22/03, C23C 22/52
Мітки: сплавах, покриття, зміцненого, мідних, спосіб, отримання
Код посилання
<a href="https://ua.patents.su/2-96087-sposib-otrimannya-zmicnenogo-pokrittya-na-midnikh-splavakh.html" target="_blank" rel="follow" title="База патентів України">Спосіб отримання зміцненого покриття на мідних сплавах</a>
Спосіб отримання комбінованого покриття на мідних сплавах
Номер патенту: 39738
Опубліковано: 10.03.2009
Автори: Маїк Володимир Зіновійович, Манько Олексій Васильович, Стецько Андрій Євгенович, Іванчишин Галина Михайлівна
МПК: C23C 8/00
Мітки: отримання, покриття, мідних, сплавах, спосіб, комбінованого
Формула / Реферат:
Спосіб отримання комбінованого покриття на мідних сплавах, що включає нанесення на поверхню хімічного покриття з розчину, який містить лимоннокислий натрій, гіпофосфіт натрію, аміак, солі кобальту та нікелю, який відрізняється тим, що як сіль кобальту розчин містить хлористий кобальт, а як сіль нікелю - хлористий нікель і додатково містить хлористий амоній, при складі розчину, г/л: хлористий кобальт 13-17 ...
Спосіб отримання зміцненого покриття на кольорових сплавах
Номер патенту: 95043
Опубліковано: 25.06.2011
Автор: Стецько Андрій Євгенович
МПК: C23C 22/03, C23C 8/02, C23C 22/02
Мітки: спосіб, отримання, сплавах, покриття, кольорових, зміцненого
Формула / Реферат:
Спосіб отримання зміцненого покриття на кольорових сплавах, який включає нанесення на поверхню хімічного покриття з розчину, що містить лимоннокислий натрій, гіпофосфіт натрію, аміак, солі кобальту та нікелю, який відрізняється тим, що розчин містить як сіль кобальту - хлористий кобальт, а як сіль нікелю - хлористий нікель, та додатково містить хлористий амоній при наступному складі розчину, г/л: хлористий кобальт ...
Спосіб отримання комбінованого покриття на залізовуглецевих сплавах
Номер патенту: 38153
Опубліковано: 15.05.2001
Автори: Стецьків Остап Петрович, Стецько Андрій Євгенович, Манько Олексій Васильович
МПК: C23C 10/02, C23C 10/00
Мітки: отримання, комбінованого, залізовуглецевих, сплавах, покриття, спосіб
Формула / Реферат:
(21) 2000063179(54) (57)Дата прийняттярішення27.03.2001 р.Спосіб отримання комбінованого покриття на залізовуглецевих сплавах, який складається з нанесення на поверхню хімічного покриття з розчину, який містить лимоннокислий натрій, гіпофосфіт натрію, аміак, солі кобальту та нікелю і дифузійного хромування у порошковому середовищі, відрізняється тим, що розчин містить як сіль кобальту - хлористий кобальт, а...
Спосіб отримання комбінованого покриття деталей машин із залізовуглецевих сплавів
Номер патенту: 56472
Опубліковано: 15.05.2003
Автори: Манько Олексій Васильович, Стецьків Остап Петрович, Стецько Андрій Євгенович
МПК: C23C 10/02
Мітки: покриття, комбінованого, деталей, сплавів, залізовуглецевих, спосіб, отримання, машин
Формула / Реферат:
Спосіб отримання комбінованого покриття деталей машин із залізовуглецевих сплавів, що включає нанесення на поверхню хімічного нікелькобальтфосфорного покриття з розчину, який містить лимоннокислий натрій, гіпофосфіт натрію, аміак, солі кобальту та нікелю, і дифузійного хромування у порошковому середовищі, який відрізняється тим, що хімічне покриття наноситься при температурі 80-90°С при густині завантаження розчину 4 дм2/л протягом 45 хв.,...
Спосіб одержання композиційного дифузійного покриття на швидкозношувальних поверхнях деталей із залізовуглецевих сплавів
Номер патенту: 77102
Опубліковано: 16.10.2006
Автори: Манько Олексій Васильович, Стецько Андрій Євгенович
МПК: C23C 10/02
Мітки: дифузійного, сплавів, одержання, швидкозношувальних, спосіб, композиційного, залізовуглецевих, покриття, поверхнях, деталей
Формула / Реферат:
Спосіб одержання композиційного дифузійного покриття на швидкозношувальних поверхнях деталей із залізовуглецевих сплавів, який включає нанесення на поверхню хімічного Ni-Co-P покриття з розчину, який містить лимоннокислий натрій, гіпофосфіт натрію, аміак, солі кобальту та нікелю, при температурі 80-90°С і дифузійного хромування при 1000-1050°С протягом 6-7 год. у порошковому середовищі, який відрізняється тим, що розчин містить як сіль...
Попередній патент: Установка піролізу органічних відходів з безперервним вивантаженням пірокарбону
Наступний патент: Спосіб лікування рецидивного хіміорезистентного раку яєчників
Випадковий патент: Композиції і способи покращення сумісності розчинних у воді солей гербіцидів
