Щитове кріплення

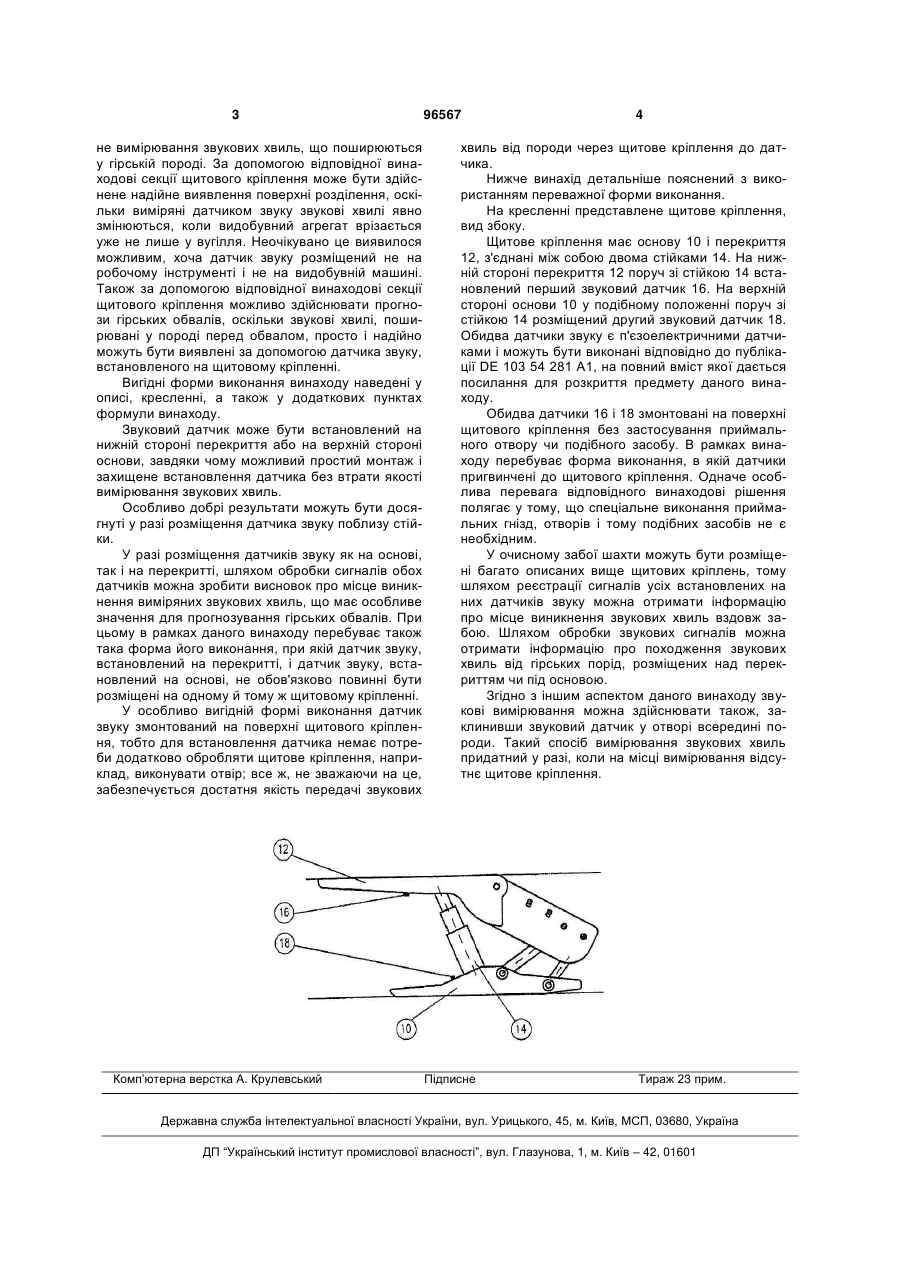

1. Щитове кріплення для шахт, яке містить основу (10) і перекриття (12), між якими розміщена принаймні одна стійка (14), яке відрізняється тим, що на основі (10) і/або на перекритті (12) встановлений принаймні один звуковий датчик (16, 18). 2. Кріплення за п. 1, яке відрізняється тим, що звуковий датчик (16, 18) є п'єзоелектричним датчиком. C2 2 (19) 1 3 не вимірювання звукових хвиль, що поширюються у гірській породі. За допомогою відповідної винаходові секції щитового кріплення може бути здійснене надійне виявлення поверхні розділення, оскільки виміряні датчиком звуку звукові хвилі явно змінюються, коли видобувний агрегат врізається уже не лише у вугілля. Неочікувано це виявилося можливим, хоча датчик звуку розміщений не на робочому інструменті і не на видобувній машині. Також за допомогою відповідної винаходові секції щитового кріплення можливо здійснювати прогнози гірських обвалів, оскільки звукові хвилі, поширювані у породі перед обвалом, просто і надійно можуть бути виявлені за допомогою датчика звуку, встановленого на щитовому кріпленні. Вигідні форми виконання винаходу наведені у описі, кресленні, а також у додаткових пунктах формули винаходу. Звуковий датчик може бути встановлений на нижній стороні перекриття або на верхній стороні основи, завдяки чому можливий простий монтаж і захищене встановлення датчика без втрати якості вимірювання звукових хвиль. Особливо добрі результати можуть бути досягнуті у разі розміщення датчика звуку поблизу стійки. У разі розміщення датчиків звуку як на основі, так і на перекритті, шляхом обробки сигналів обох датчиків можна зробити висновок про місце виникнення виміряних звукових хвиль, що має особливе значення для прогнозування гірських обвалів. При цьому в рамках даного винаходу перебуває також така форма його виконання, при якій датчик звуку, встановлений на перекритті, і датчик звуку, встановлений на основі, не обов'язково повинні бути розміщені на одному й тому ж щитовому кріпленні. У особливо вигідній формі виконання датчик звуку змонтований на поверхні щитового кріплення, тобто для встановлення датчика немає потреби додатково обробляти щитове кріплення, наприклад, виконувати отвір; все ж, не зважаючи на це, забезпечується достатня якість передачі звукових Комп’ютерна верстка А. Крулевський 96567 4 хвиль від породи через щитове кріплення до датчика. Нижче винахід детальніше пояснений з використанням переважної форми виконання. На кресленні представлене щитове кріплення, вид збоку. Щитове кріплення має основу 10 і перекриття 12, з'єднані між собою двома стійками 14. На нижній стороні перекриття 12 поруч зі стійкою 14 встановлений перший звуковий датчик 16. На верхній стороні основи 10 у подібному положенні поруч зі стійкою 14 розміщений другий звуковий датчик 18. Обидва датчики звуку є п'єзоелектричними датчиками і можуть бути виконані відповідно до публікації DE 103 54 281 А1, на повний вміст якої дається посилання для розкриття предмету даного винаходу. Обидва датчики 16 і 18 змонтовані на поверхні щитового кріплення без застосування приймального отвору чи подібного засобу. В рамках винаходу перебуває форма виконання, в якій датчики пригвинчені до щитового кріплення. Одначе особлива перевага відповідного винаходові рішення полягає у тому, що спеціальне виконання приймальних гнізд, отворів і тому подібних засобів не є необхідним. У очисному забої шахти можуть бути розміщені багато описаних вище щитових кріплень, тому шляхом реєстрації сигналів усіх встановлених на них датчиків звуку можна отримати інформацію про місце виникнення звукових хвиль вздовж забою. Шляхом обробки звукових сигналів можна отримати інформацію про походження звукових хвиль від гірських порід, розміщених над перекриттям чи під основою. Згідно з іншим аспектом даного винаходу звукові вимірювання можна здійснювати також, заклинивши звуковий датчик у отворі всередині породи. Такий спосіб вимірювання звукових хвиль придатний у разі, коли на місці вимірювання відсутнє щитове кріплення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
