Спосіб вібраційної діагностики підшипників кочення
Номер патенту: 96672
Опубліковано: 25.11.2011
Автори: Тартаковський Едуард Давидович, Михалків Сергій Васильович
Формула / Реферат
Спосіб вібраційної діагностики підшипників кочення, що включає реєстрацію вібраційного сигналу підшипника тягового електричного двигуна віброакселерометром із подальшим перетворенням його за допомогою аналого-цифрового перетворювача в цифрову форму та подання цифрового сигналу до ПЕОМ, який відрізняється тим, що за допомогою ПЕОМ виконують алгоритм швидкого вейвлет-перетворення досліджуваного сигналу, проводять процедуру відновлення компонентів вказаного сигналу за розрахованими апроксимуючими та деталізованими коефіцієнтами на вибраних рівнях розкладання та обчислюють коефіцієнти ексцесу компонентів сигналу, а наявність пошкодження елементів підшипника кочення визначають на підставі аналізу відношення отриманих коефіцієнтів ексцесу компонентів сигналу пошкодженого та справного підшипників кочення.
Текст

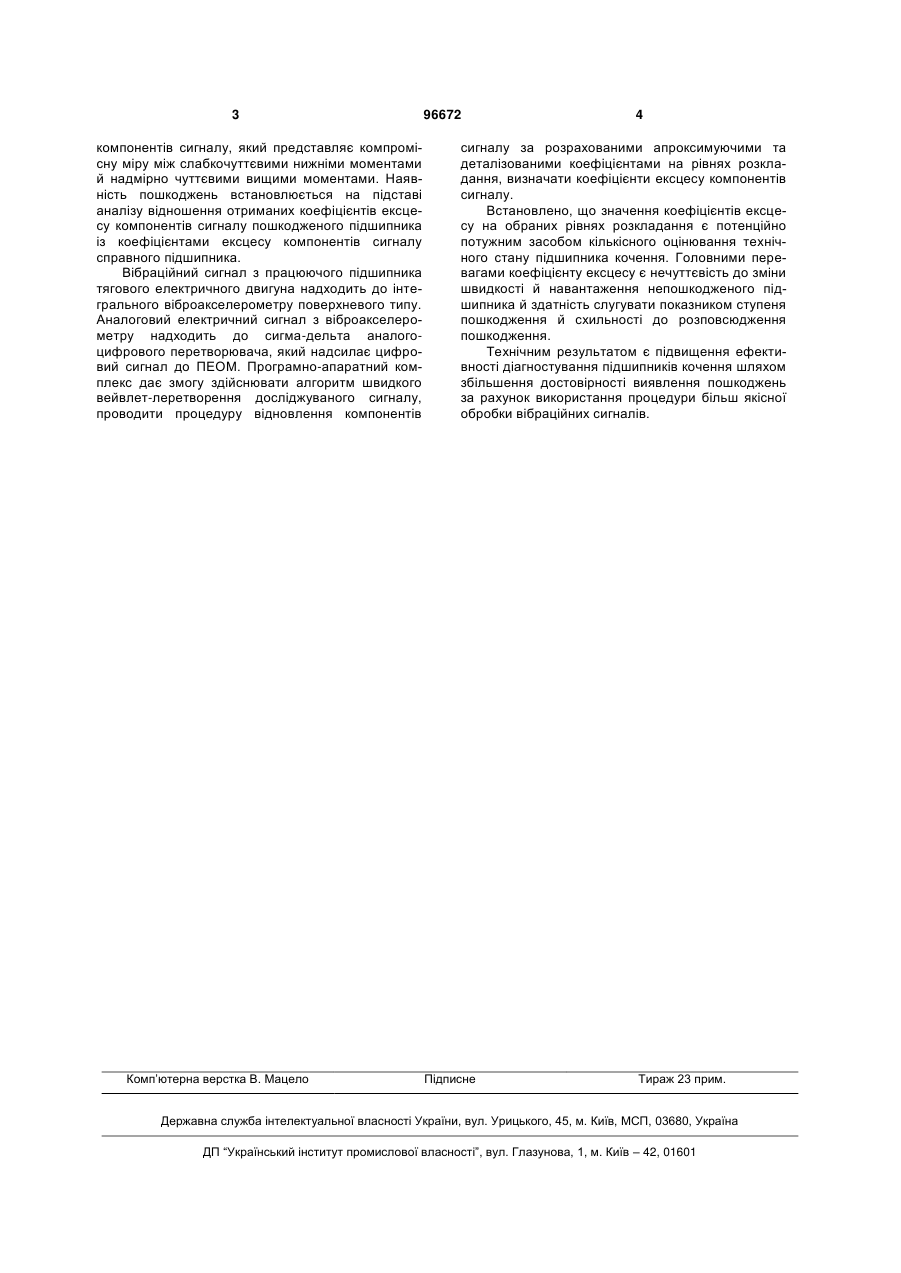

Спосіб вібраційної діагностики підшипників кочення, що включає реєстрацію вібраційного сиг 3 компонентів сигналу, який представляє компромісну міру між слабкочуттєвими нижніми моментами й надмірно чуттєвими вищими моментами. Наявність пошкоджень встановлюється на підставі аналізу відношення отриманих коефіцієнтів ексцесу компонентів сигналу пошкодженого підшипника із коефіцієнтами ексцесу компонентів сигналу справного підшипника. Вібраційний сигнал з працюючого підшипника тягового електричного двигуна надходить до інтегрального віброакселерометру поверхневого типу. Аналоговий електричний сигнал з віброакселерометру надходить до сигма-дельта аналогоцифрового перетворювача, який надсилає цифровий сигнал до ПЕОМ. Програмно-апаратний комплекс дає змогу здійснювати алгоритм швидкого вейвлет-леретворення досліджуваного сигналу, проводити процедуру відновлення компонентів Комп’ютерна верстка В. Мацело 96672 4 сигналу за розрахованими апроксимуючими та деталізованими коефіцієнтами на рівнях розкладання, визначати коефіцієнти ексцесу компонентів сигналу. Встановлено, що значення коефіцієнтів ексцесу на обраних рівнях розкладання є потенційно потужним засобом кількісного оцінювання технічного стану підшипника кочення. Головними перевагами коефіцієнту ексцесу є нечуттєвість до зміни швидкості й навантаження непошкодженого підшипника й здатність слугувати показником ступеня пошкодження й схильності до розповсюдження пошкодження. Технічним результатом є підвищення ефективності діагностування підшипників кочення шляхом збільшення достовірності виявлення пошкоджень за рахунок використання процедури більш якісної обробки вібраційних сигналів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for vibration diagnostics of roll bearings
Автори англійськоюTartakovskyi Eduard Davydovych, Mykhalkiv Serhii Vasyliovych
Назва патенту російськоюСпособ вибрационной диагностики подшипников качения
Автори російськоюТартаковский Эдуард Давидович, Михалкив Сергей Васильевич
МПК / Мітки
МПК: G01M 13/04
Мітки: спосіб, вібраційної, підшипників, діагностики, кочення
