Ввідний пристрій електричної машини

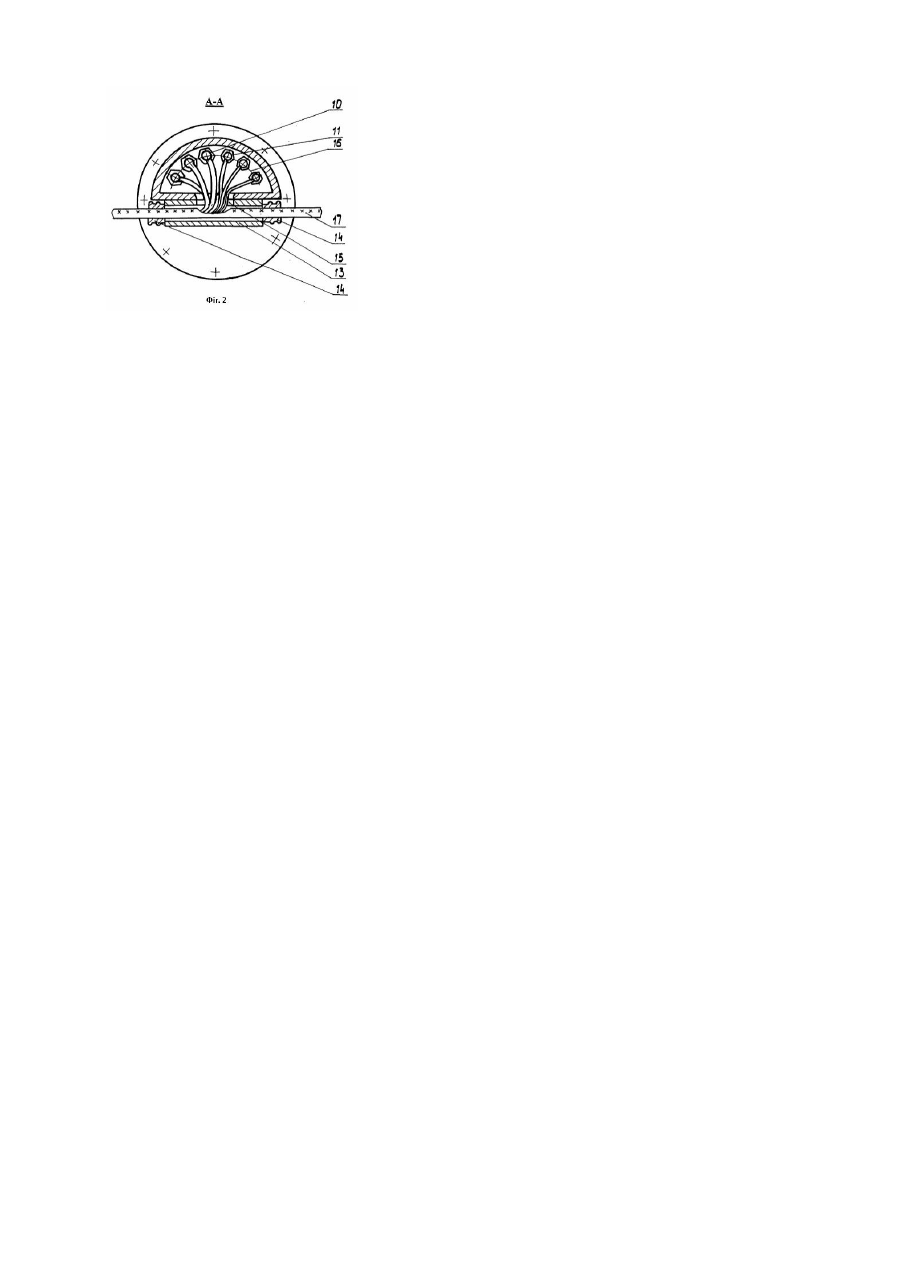

Корисна модель відноситься до електромашинобудування і може бути використана в електричних машинах. Відомий, обраний як найближчий аналог, ввідний пристрій електричної машини, утворений частиною зовнішньої торцевої поверхні підшипникового щита, стінками, перпендикулярними торцевої поверхні підшипникового щита, набором контактних затискачів електричного живлення, кришкою і кабельними уводами [1]. Однак, у зазначеному ввідному пристрою електричної машини, під час підключення електричної машини до силового агрегату, при підведенні кабелю його монтаж може вимагати необхідного радіуса вигину, що створює незручність. Пропонована корисна модель призначена для рішення задачі по надійності підключення і зручності монтажу. Для цього, у відомому ввідному пристрою електричної машини, утвореному частиною зовнішньої торцевої поверхні підшипникового щита, стінками, перпендикулярними торцевої поверхні підшипникового щита, набором контактних затискачів електричного живлення, кришкою і кабельними уводами, згідно корисної моделі, уздовж нижньої стінки ввідного пристрою жорстко установити трубу, на торцях якої встановлені два кабельних введення, орієнтованих уздовж труби, а у спряженні труби з поверхнею стінки виконати отвір для введення кабелю у ввідний пристрій. Таким чином, новим у технічному рішенні, що заявляється, є розміщення труби уздовж нижньої стінки ввідного пристрою, а також виконання, у спряженні зазначеної труби зі стінкою, отвору для введення кабелю у ввідний пристрій. Запропоновані відмітні ознаки дозволяють виключити можливість вигину кабелю в місці його монтажу, що в цілому дасть можливість підвищити міцність і надійність підключення, а так само зручність роботи з монтажу. Перераховані ознаки, відмінні від найближчий аналогу, необхідні і достатні у всі х випадках, на яких поширюється обсяг правової охорони використовуваної корисної моделі. При розташуванні кабельних уведень на торцях труби, кабель може вводитися без вигину як з однієї, так і з іншої сторони труби, а через отвір у тр убі здійснюється введення електричного живлення у ввідний пристрій. Зручність використання труби полягає також у тім, що через одне з кабельних уведень можна частиною жил ввести електричне живлення у ввідний пристрій, а через друге кабельне введення за допомогою інших жил кабелю забезпечити транзит електричного живлення до інших джерел споживання. Запропонована корисна модель пояснюється кресленнями де: на Фіг.1 показаний поздовжній розріз ввідного пристрою електричної машини на Фіг.2 показаний поперечний розріз А-А ввідного пристрою з заведеним кабелем. У станині 1 електричної машини запресований статор 2 і встановлений підшипниковий щит 3 з підшипниками 4, у яких установлюється вал 5 ротора 6. На торцевої поверхні 7 підшипникового щита 3 розташован ввідний пристрій, що утворений частиною циліндричної стінки 8 і плоскою стінкою 9, перпендикулярних торцевой поверхні 7 підшипникового щита 3. Торцева поверхня 7 щита 3 є одночасно підставою для установки контактних силових затискачів 10 і контрольних контактних затискачів 11. Кришка 12 закриває порожнину 16 ввідного пристрою. На нижній частині плоскої стінки 9 жорстко встановлена труба 13, на торцях якої встановлені кабельні введення 14, орієнтовані уздовж труби 13. У спряженні труби 13 і плоскої стінки 9 мається отвір 15 для введення кабелю 17 у вступний пристрій. Пристрій працює наступним чином: кабель 17 через кабельне введення 14 вводиться в трубу 13, за тим кабель 17 (чи частина жил кабелю) через отвір 15 вводиться в порожнину 16 ввідного пристрою і приєднується до контактних затискачів 10 і 11 силового і контрольного живлення. У випадку підведення живлення тільки до ввідного пристрою друге кабельне введення може бути заглушене, а при транзиті електроживлення після підключення частини жил у ввідний пристрій - кабель з жилами, що залишилися, виводиться з труби ввідного пристрою через друге кабельне введення. Джерела інформації: 1. Двигатель асинхронный двухскоростной вхрывобезопасный типа ЭКВ5-110/55-4/8. Информация о новой разработке ЛК 01.27.22 - 89, ИНФОРМЭЛЕКТРО, 1989г.
