Соковижималка побутова

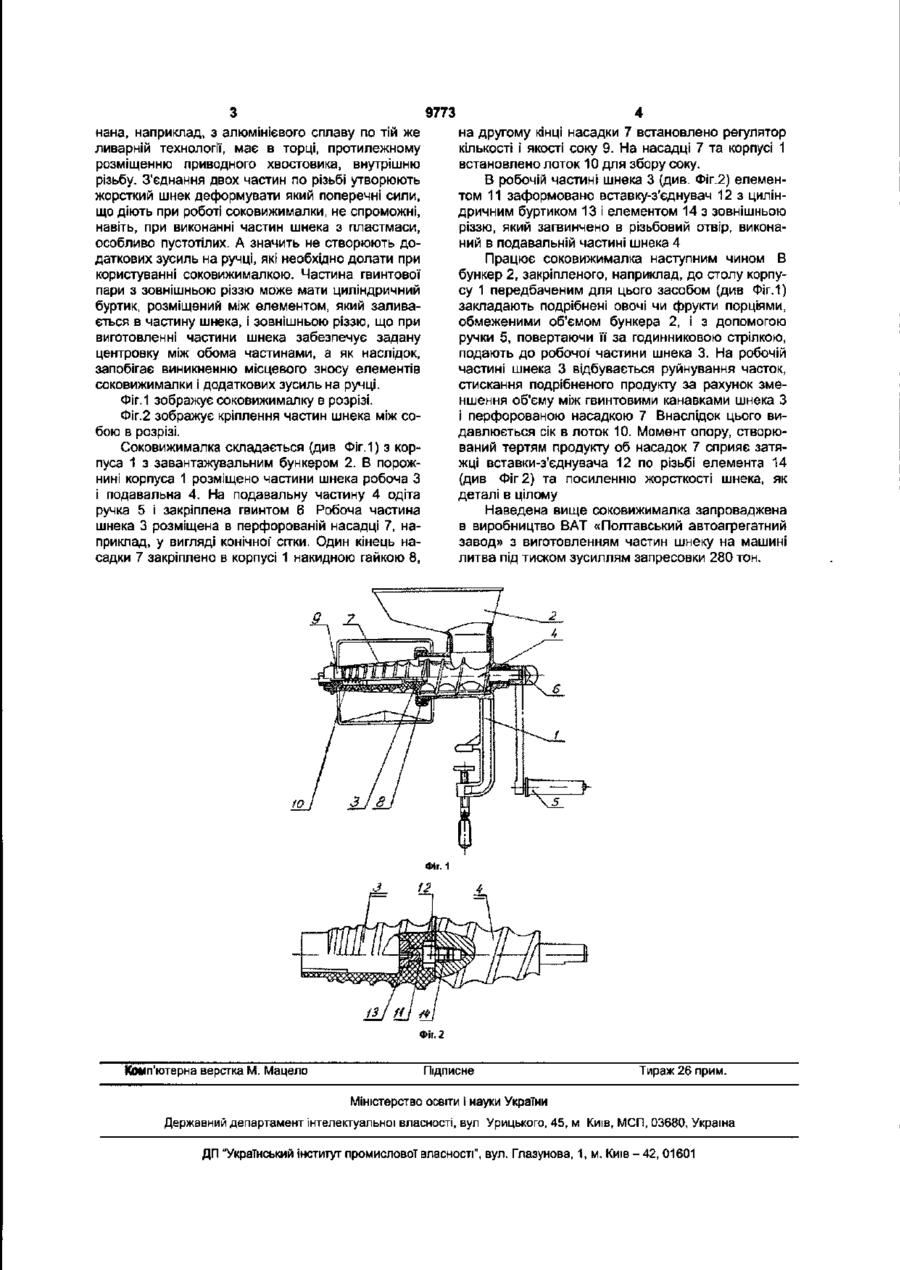

1. Соковижималка побутова, що містить корпус з завантажувальним бункером, перфоровану насадку, зафіксовану на корпусі, лоток для збору соку, регулятор кількості і якості соку, встановлений на згадуваній насадці, шнек, виконаний принаймні з двох частин, одна з яких, подавальна, обладнана привідною ручкою, друга, робоча - пус тотіла, яка відрізняється тим, що частини згадуваного шнека жорстко зв'язані між собою гвинтовою парою, частина якої з зовнішньою різзю розміщена з боку пустотілої частини шнека, а внутрішня різь виконана у подавальній частині шнека. 2. Соковижималка побутова за п. 1, яка відрізняється тим, що частина гвинтової пари з зовнішньою різзю у вигляді вставки-з'єднувача заформована у пустотілій частині шнека. 3. Соковижималка побутова за пп. 1 і 2, яка відрізняється тим, що на вставці-з'єднувачі між заформованою частиною і зовнішньою різзю виконаний центрувальний буртик. Корисна модель належить до кухонного побутового обладнання, зокрема, до пристроїв для видавлювання соків і приготування фруктових та овочевих пюре Відомі соковижималки, наприклад, пристрій для одержання соків за авторським свідоцтвом 967466 МПК A47J19/00 або соковижималка Сніжнянського машинобудівного заводу [паспорт додається], що вміщують корпус з завантажувальним бункером, перфоровану насадку, лоток для збору соку та суцільний шнек з приводною ручкою. Недоліком цих пристроїв є те, що виготовлення шнека, виконаного як одна суцільна деталь, потребує застосування потужного ливарного обладнання. Для гарантованого проливу без браку такого шнека, наприклад, з алюмінієвого сплаву, необхідна машина литва під тиском зусиллям запресовки 630 тонн, та складну в виготовленні і експлуатації форму для литва під тиском. Крім того, шнеки соковижималок мають суттєву довжину, що характеризується відношенням останньої до діаметра шнека. При експлуатації за рахунок нерівномірності переміщення порцій продукту виникає поперечна сила моменту, яка гне шнек. Так як без небажаних ускладнень соковижималки неможливо забезпечити достатню жорсткість перфорованої насадки, мають місце випадки викривлення шнеку, що, як наслідок, перешкоджає застосуванню пустотілих шнеків і виникає підви щений знос деталей корпуса та неможливість подальшого використання соковижималки. Відома соковижималка побутова СБ-1-000, яку виготовляє ВАТ «Полтавський автоагрегатний завод» [див. патент України 43380, A47J19/00]. Шнек цієї соковижималки виконаний з двох частин, одна з яких, робоча, виконана полою і взаємодіє з другою, подавальною, через хвостовик по ковзній посадці. Осьова сила моменту від тертя перероблюваної маси об корпус та перфоровану насадку притискує одну частину шнека до другої, а поперечна за рахунок люфта у з'єднанні та нерівномірного розподілу продукту по шнеку викликає місцевий знос корпусних деталей та збільшення зусиль на ручці приводу, що погіршує його надійність і зручність при користуванні. В основу корисної моделі поставлена задача за рахунок введення нових конструктивних ознак та зв'язків між ними і відомими поліпшити надійність пристрою та його експлуатації. Поставлена задача вирішується тим, що соковижималці, яка вміщує корпус з завантажувальним бункером, перфоровану насадку, лоток для збору соку, частини шнека сполучені вставкоюз'єднувачем у вигляді гвинтової пари. При цьому частина пари, що несе зовнішню різьбу, нерухомо закріплена в пустотілій робочій частині шнека, виготовленій, наприклад, з пластмаси литвом під тиском. Друга, подавальна частина шнека, вико о 9773 нана, наприклад, з алюмінієвого сплаву по тій же ливарній технологи, має в торці, протилежному розміщенню приводного хвостовика, внутрішню різьбу. З'єднання двох частин по різьбі утворюють жорсткий шнек деформувати який поперечні сили, що діють при роботі соковижималки, не спроможні, навіть, при виконанні частин шнека з пластмаси, особливо пустотілих. А значить не створюють додаткових зусиль на ручці, які необхідно долати при користуванні соковижималкою. Частина гвинтової пари з зовнішньою різзю може мати циліндричний буртик, розміщений між елементом, який заливається в частину шнека, і зовнішньою різзю, що при виготовленні частини шнека забезпечує задану центровку між обома частинами, а як наслідок, запобігає виникненню місцевого зносу елементів соковижималки і додаткових зусиль на ручці. Фіг. 1 зображує соковижималку в розрізі. Фіг.2 зображує кріплення частин шнека між собою в розрізі. Соковижималка складається (див Фіг. 1) з корпуса 1 з завантажувальним бункером 2. В порожнині корпуса 1 розміщено частини шнека робоча З і подавальна 4. На подавальну частину 4 одіта ручка 5 і закріплена гвинтом 6 Робоча частина шнека 3 розміщена в перфорованій насадці 7, наприклад, у вигляді конічної' сітки. Один кінець насадки 7 закріплено в корпусі 1 накидною гайкою 8, Комп'ютерна верстка М. Мацело на другому кінці насадки 7 встановлено регулятор кількості і якості соку 9. На насадці 7 та корпусі 1 встановлено лоток 10 для збору соку. В робочій частині шнека 3 (див. Фіг.2) елементом 11 заформовано вставку-з'єднувач 12 з циліндричним буртиком 13 і елементом 14 з зовнішньою різзю, який загвинчено в різьбовий отвір, виконаний в подавальній частині шнека 4 Працює соковижималка наступним чином В бункер 2, закріпленого, наприклад, до столу корпусу 1 передбаченим для цього засобом (див Фіг.1) закладають подрібнені овочі чи фрукти порціями, обмеженими об'ємом бункера 2, і з допомогою ручки 5, повертаючи її за годинниковою стрілкою, подають до робочої' частини шнека 3. На робочій частині шнека 3 відбувається руйнування часток, стискання подрібненого продукту за рахунок зменшення об'єму між гвинтовими канавками шнека З і перфорованою насадкою 7 Внаслідок цього видавлюється сік в лоток 10. Момент опору, створюваний тертям продукту об насадок 7 сприяє затяжці вставки-з'єднувача 12 по різьбі елемента 14 (див Фіг 2) та посиленню жорсткості шнека, як деталі в цілому Наведена вище соковижималка запроваджена в виробництво ВАТ «Полтавський автоагрегатний завод» з виготовленням частин шнеку на машині литва під тиском зусиллям запресовки 280 тон. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
