Пневматичний елемент високого тиску і нечіткої логіки
Номер патенту: 9803
Опубліковано: 17.10.2005
Автори: Кондауров Євген Миколайович, Андрійчук Микола Данилович, Коваленко Алім Олексійович, Гусенцова Яна Алімівна, Адамчо Яна Володимирівна, Подлєсна Світлана Василівна, Баранич Юлія Вікторівна
Формула / Реферат

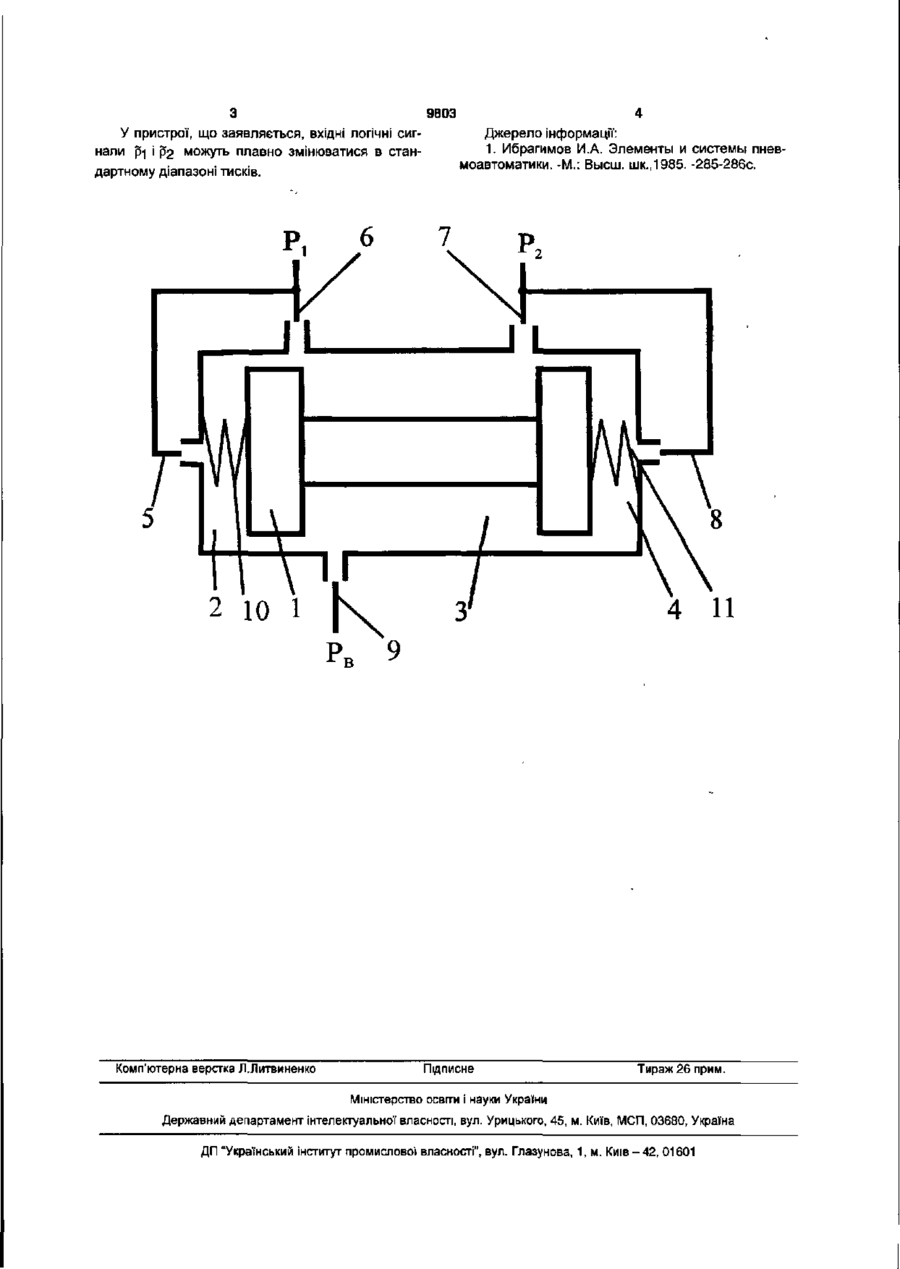

Пневматичний логічний елемент високого тиску І нечіткої логіки, що містить пневматичне реле з поршнем, центральну, ліву і праву камери, канали для подачі сигналу, який відрізняється тим, що пристрій оснащено пружинами, розташованими в лівій та правій камерах.
Текст
Пневматичний логічний елемент високого тиску І нечіткої логіки, що містить пневматичне реле з поршнем, центральну, ліву і праву камери, канали для подачі сигналу, який відрізняється тим, що пристрій оснащено пружинами, розташованими в лівій та правій камерах. Корисна модель відноситься до пневматичних логічних елементів і може бути використана в системах керування і регулювання. Відомо пневматичний елемент високого тиску «І», що містить пневматичне реле з поршнем, центральну, праву та ліву камери, канали для подачі сигналів [1]. Цей пристрій обрано за прототип. Недоліком відомого пневматичного логічного елемента є те, що вхідні пневматичні сигнали приймають тільки два фіксованих значення «1» і «0», що відповідає тиску живлення і тиску атмосфери відповідно. Це знижує функціональні можливості пневматичного логічного елемента. В основу корисної моделі поставлена задача удосконалення пневматичного логічного елемента високого тиску «І» шляхом забезпечення пружин в лівій та правій камерах, що призведе до розширення функціональних можливостей пневматичних логічних елементів і спрощенню пневматичних систем керування. Поставлена задача досягається тим, що в пневматичному логічному елементі високого тиску «І», що містить пневматичне реле з поршнем, центральну камеру, ліву і праву камери, канали для подачі сигналів, відповідно до корисної моделі, пристрій забезпечений пружинами, розташованими в лівій та правій камерах. У результаті, логічні сигнали на вході і виході пневматичного елементи високого тиску «І» нечіткої логіки можуть приймати не тільки фіксовані значення «1» і «0» ВІДПОВІДНО, але І бути в стандартному діапазоні тиску (0,02-1 МПа). Дане технічне рішення пояснюється кресленням, на якому зображений пневматичний елемент високого тиску «І» нечіткої логіки, що містить пневматичне реле з поршнем 1, який утворює разом з корпусом ліву 2, центральну 3 і праву 4 камери. На вхід подаються пневматичні сигнали рі і Р2. причому кожний з цих сигналів подається одночасно по каналах 5 і 6 для першого і по каналах 7 і 8 для другого пневматичного вхідного сигналу. Вихідний пневматичний сигнал PBHX=PIUP2. ЯКИЙ формується в центральній камері 3, береться з каналу 9. В лівій камері 2 розташовано пружину 10, в правій камері 4 - пружину 11. Пневматичний елемент високого тиску «І» нечіткої логіки працює наступним чином: при відсутності обох логічних сигналів (рі і Р2), поршень 1 знаходиться в центральному за схемою положенні завдяки пружинам 10 та 11, при цьому на виході (Рвих) сигнал дорівнює логічному «0». Робота пневматичного елементу «І» нечіткої логіки відрізняється, якщо рі більше р2 , або р-| менше Р2. У першому випадку тиск у каналах 5 і 6 більший, ніж у каналах 7 і 8, і, як наслідок, тиск у лівій камері 2 більший, ніж у правій камері 4, тобто поршень 1 переміщується вправо, і сигнал р2 надходить з центральної' камери 3 до каналу 9. В іншому випадку все проходить за аналогією: якщо тиск у пневматичних каналах 7 і 8 більший, ніж у каналах 5 і 6, то, як наслідок, тиск у правій камері 4 перевищує тиск у лівій камері 2, поршень 1 переміщується вліво, і в канал 9 проходить сигнал р-| .Тобто на виході завжди буде менший сигнал. т CO о 00 О) З 9803 4 У пристрої, що заявляється, вхідні логічні сигДжерело інформації: 1. Ибрагимов И.А. Элементы и системы пневнали рі і р2 можуть плавно змінюватися в станмоавтоматики. -М.: Высш. шк.,1985. -285-286с. дартному діапазоні тисків. 4 Комп'ютерна верстка Л.Литвиненко Підписне 11 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic element of high pressure “and” of fuzzy logic
Автори англійськоюAndriichuk Mykola Danylovych, Kovalenko Alim Oleksiiovych, Baranych Yulia Viktorivna, Kondaurov Yevhen Mykolaiovych
Назва патенту російськоюПневматический элемент высокого давления “и” нечеткой логики
Автори російськоюАндрейчук Николай Данилович, Коваленко Алим Алексеевич, Баранич Юлия Викторовна, Кондауров Евгений Николаевич
МПК / Мітки
МПК: F15C 1/00
Мітки: тиску, пневматичний, логіки, високого, нечіткої, елемент
