Відцентровий димосос

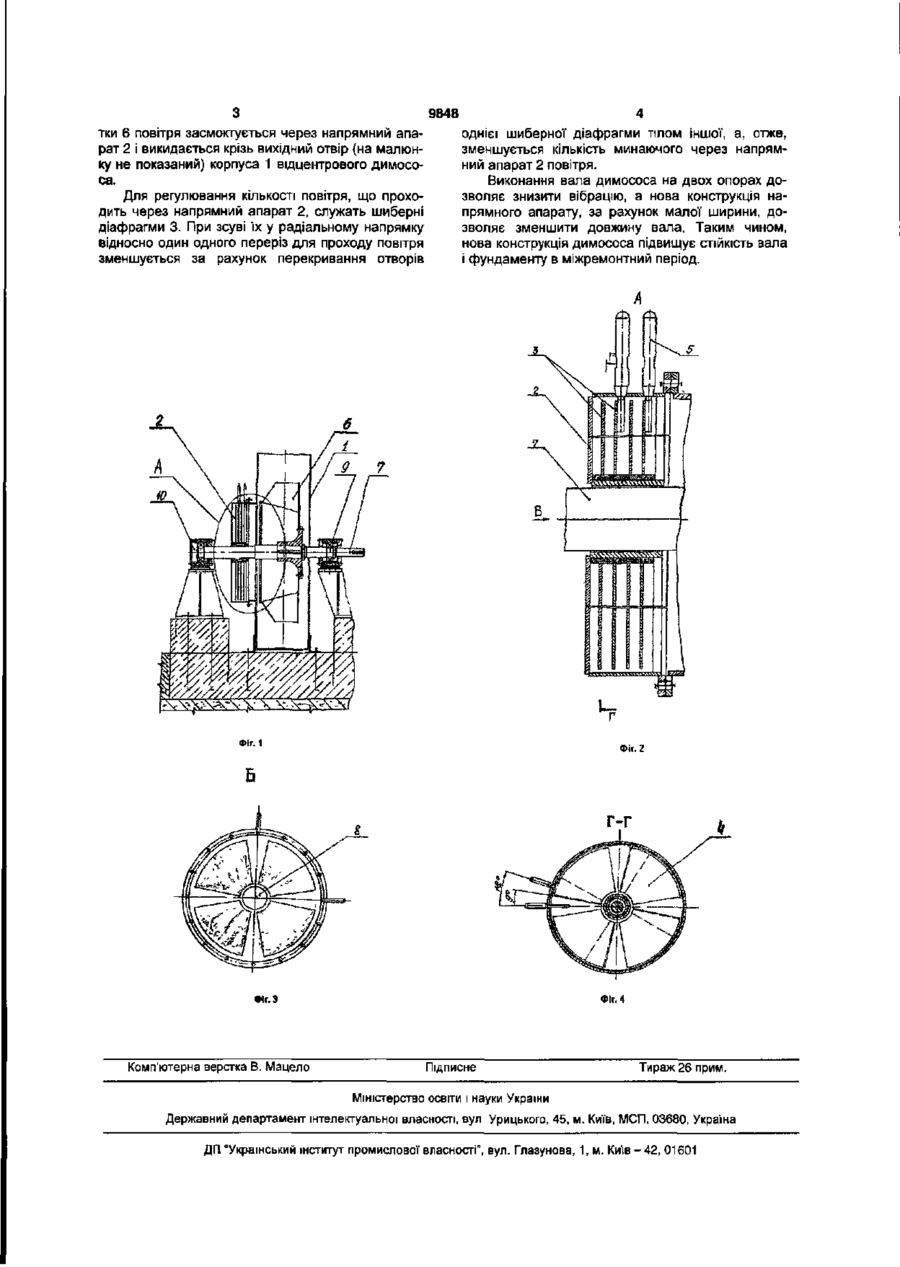

1. Відцентровий димосос, що містить вал і нерухомий напрямний апарат з рухомими лопатя ми, який відрізняється тим, що вал проходить крізь центральний отвір напрямного апарата, а лопаті напрямного апарата виконані у вигляді щонайменше двох суміжно встановлених шиберних діафрагм з отворами, з можливістю їхнього повороту в паралельних площинах. 2. Відцентровий димосос за п. 1, який відрізняється тим, що вал закріплений на двох підшипникових опорах. Корисна модель належить до металургії і може використовуватися для подачі повітря в повітронагрівачі доменних печей. Відомо безліч конструкцій відцентрових димососів. Як найближчий аналог обраний відцентровий димосос, що містить вал І нерухомий напрямний апарат з рухомими лопатями [див. Дымососы и вентилятори. Каталог 11-79]. Дана конструкція відцентрового димососа в умовах запиленности є ненадійною, тому що пил, налипаючи на робоче колесо, призводить до дисбалансу останнього, у результаті чого виникає биття вала і вібрація димососа в цілому. Це призводить до руйнування фундаменту під димососом і швидкому зносу вала, що у свою чергу призводить до частих ремонтів. В основу корисної' моделі поставлена задача зменшення вібрації вала при мінімальній довжині останнього шляхом удосконалення відцентрового димососа. Поставлена задача вирішується тим, що у відцентровому димососі, що містить вал і нерухомий напрямний апарат з рухомими лопатями, ВІДПОВІДНО до корисної' моделі, вал проходить крізь центральний отвір напрямного апарата, а лопаті напрямного апарата виконані у вигляді, щонайменше, двох суміжно встановлених шиберних діафрагм з отворами, з можливістю їхнього повороту в паралельних площинах. Крім того, вал закріплений на двох підшипникових опорах. Таким чином, нова сукупність ознак забезпечує досягнення нового результату - удосконалення відцентрового димососа, що забезпечує зменшення вібрації' вала при мінімальній довжині останнього. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображено: - на Фіг.1 - загальний вид відцентрового димососа, - на ФІг.2 - вузол А згідно Фіг.1; - на Фіг.З - вид Б згідно Фіг.2; - на Фіг.4 - розріз Г-Г згідно Фіг.2. Відцентровий димосос містить корпус 1, на якому встановлений нерухомий напрямний апарат 2, що містить набір суміжно встановлених у паралельних площинах шиберних діафрагм 3, який служить для регулювання потоку минаючого через напрямний апарат 2 повітря. Шиберні діафрагми мають отвір 4 і ручки 5 для зручності їхнього повороту. У корпусі 1 відцентрового димососа знаходиться крильчатка 6, жорстко встановлена на валу 7, що проходить крізь центральний отвір 8 напрямного апарату 2. Вал 7 закріплений на двох підшипникових опорах 9 і 10 з можливістю обертання навколо своєї подовжньої осі. Підшипникові опори 9 і 10 знаходяться з обох боків корпуса 1 відцентрового димососа. Пропонований відцентровий димосос працює таким чином. При приведенні в обертання вала 7 і крильча СО ^ 00 О) О> 9848 тки 6 повітря засмоктується через напрямний апарат 2 і викидається крізь вихідний отвір (на малюнку не показаний) корпуса 1 відцентрового димососа. Для регулювання кількості повітря, що проходить через напрямний апарат 2, служать шиберні діафрагми 3. При зсуві їх у радіальному напрямку відносно один одного переріз для проходу повітря зменшується за рахунок перекривання отворів 4 однієї шиберної діафрагми тілом іншої, а, отже, зменшується кількість минаючого через напрямний апарат 2 повітря. Виконання вала димососа на двох опорах дозволяє знизити вібрацію, а нова конструкція напрямного апарату, за рахунок малої ширини, дозволяє зменшити довжину вала. Таким чином, нова конструкція димососа підвищує СТІЙКІСТЬ вала і фундаменту в міжремонтний період. Фіг. 1 Фіг. 2 «г.З Комп'ютерна верстка В. Мацело Фіг. 4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
