Пристрій керування мікромотором

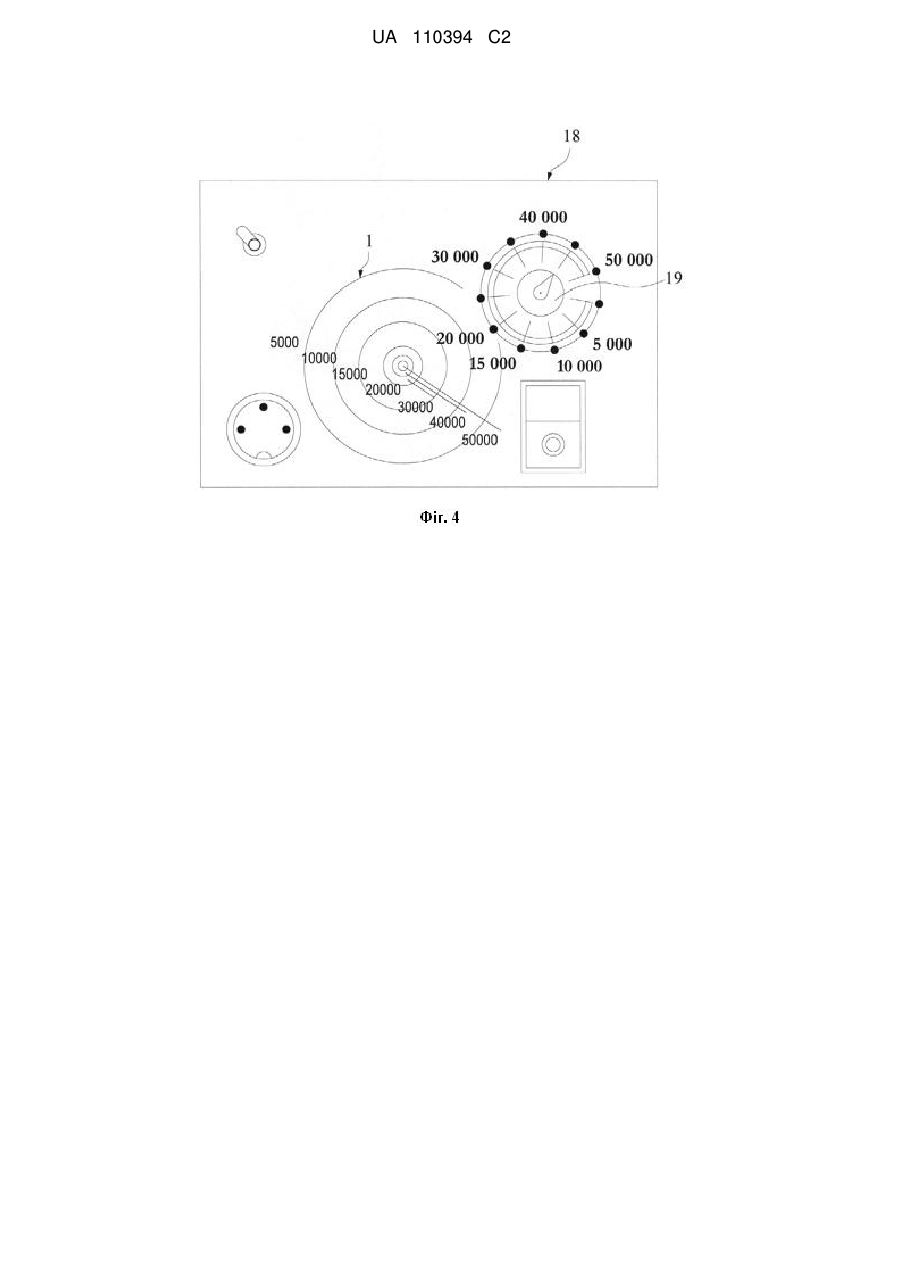

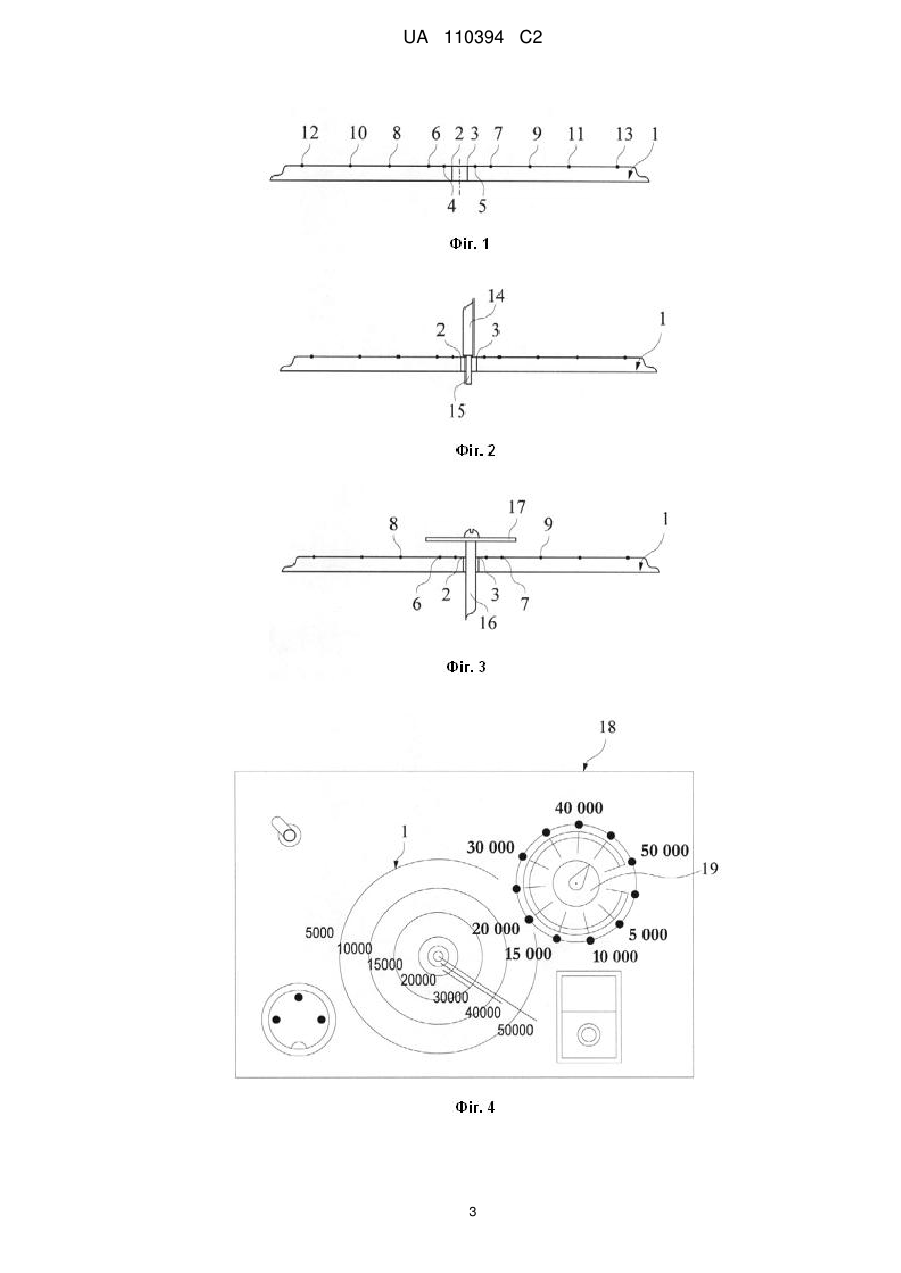

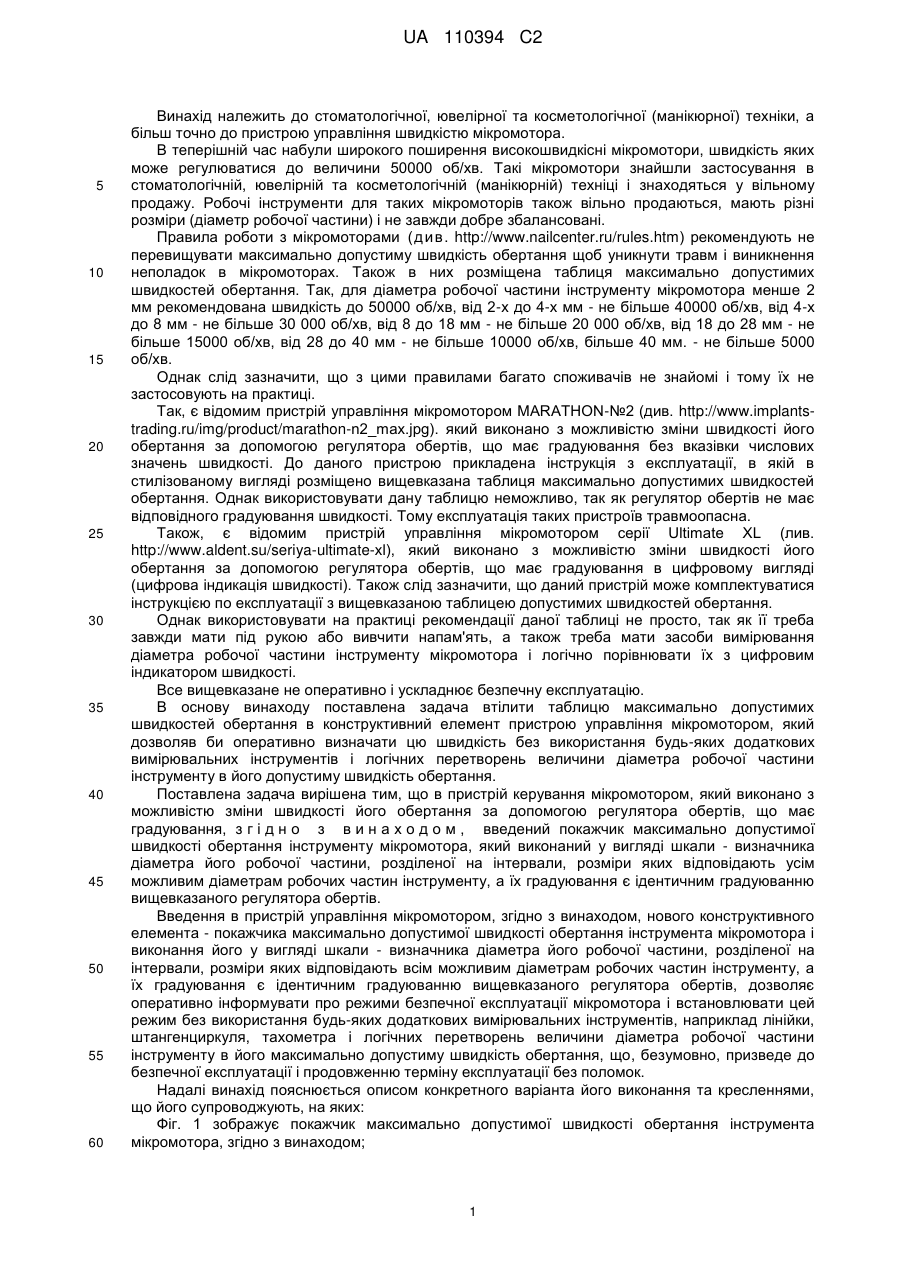

Реферат: Винахід може бути використаний для установки максимально допустимої безпечної швидкості обертання інструменту залежно від діаметра його робочої частини. Пристрій керування мікромотором виконано з можливістю зміни швидкості його обертання за допомогою регулятора 19 обертів і забезпечено покажчиком 1 максимально допустимої швидкості обертання інструмента мікромотора, який є виконаним у вигляді шкали - визначника діаметра його робочої частини, що є розділеною на інтервали 2-13, маркування яких ідентично маркуванню регулятора 19 обертів. UA 110394 C2 (12) UA 110394 C2 UA 110394 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до стоматологічної, ювелірної та косметологічної (манікюрної) техніки, а більш точно до пристрою управління швидкістю мікромотора. В теперішній час набули широкого поширення високошвидкісні мікромотори, швидкість яких може регулюватися до величини 50000 об/хв. Такі мікромотори знайшли застосування в стоматологічній, ювелірній та косметологічній (манікюрній) техніці і знаходяться у вільному продажу. Робочі інструменти для таких мікромоторів також вільно продаються, мають різні розміри (діаметр робочої частини) і не завжди добре збалансовані. Правила роботи з мікромоторами ( д и в. http://www.nailcenter.ru/rules.htm) рекомендують не перевищувати максимально допустиму швидкість обертання щоб уникнути травм і виникнення неполадок в мікромоторах. Також в них розміщена таблиця максимально допустимих швидкостей обертання. Так, для діаметра робочої частини інструменту мікромотора менше 2 мм рекомендована швидкість до 50000 об/хв, від 2-х до 4-х мм - не більше 40000 об/хв, від 4-х до 8 мм - не більше 30 000 об/хв, від 8 до 18 мм - не більше 20 000 об/хв, від 18 до 28 мм - не більше 15000 об/хв, від 28 до 40 мм - не більше 10000 об/хв, більше 40 мм. - не більше 5000 об/хв. Однак слід зазначити, що з цими правилами багато споживачів не знайомі і тому їх не застосовують на практиці. Так, є відомим пристрій управління мікромотором MARATHON-№2 (див. http://www.implantstrading.ru/img/product/marathon-n2_max.jpg). який виконано з можливістю зміни швидкості його обертання за допомогою регулятора обертів, що має градуювання без вказівки числових значень швидкості. До даного пристрою прикладена інструкція з експлуатації, в якій в стилізованому вигляді розміщено вищевказана таблиця максимально допустимих швидкостей обертання. Однак використовувати дану таблицю неможливо, так як регулятор обертів не має відповідного градуювання швидкості. Тому експлуатація таких пристроїв травмоопасна. Також, є відомим пристрій управління мікромотором серії Ultimate XL (лив. http://www.aldent.su/seriya-ultimate-xl), який виконано з можливістю зміни швидкості його обертання за допомогою регулятора обертів, що має градуювання в цифровому вигляді (цифрова індикація швидкості). Також слід зазначити, що даний пристрій може комплектуватися інструкцією по експлуатації з вищевказаною таблицею допустимих швидкостей обертання. Однак використовувати на практиці рекомендації даної таблиці не просто, так як її треба завжди мати під рукою або вивчити напам'ять, а також треба мати засоби вимірювання діаметра робочої частини інструменту мікромотора і логічно порівнювати їх з цифровим індикатором швидкості. Все вищевказане не оперативно і ускладнює безпечну експлуатацію. В основу винаходу поставлена задача втілити таблицю максимально допустимих швидкостей обертання в конструктивний елемент пристрою управління мікромотором, який дозволяв би оперативно визначати цю швидкість без використання будь-яких додаткових вимірювальних інструментів і логічних перетворень величини діаметра робочої частини інструменту в його допустиму швидкість обертання. Поставлена задача вирішена тим, що в пристрій керування мікромотором, який виконано з можливістю зміни швидкості його обертання за допомогою регулятора обертів, що має градуювання, з г і д н о з в и н а х о д о м , введений покажчик максимально допустимої швидкості обертання інструменту мікромотора, який виконаний у вигляді шкали - визначника діаметра його робочої частини, розділеної на інтервали, розміри яких відповідають усім можливим діаметрам робочих частин інструменту, а їх градуювання є ідентичним градуюванню вищевказаного регулятора обертів. Введення в пристрій управління мікромотором, згідно з винаходом, нового конструктивного елемента - покажчика максимально допустимої швидкості обертання інструмента мікромотора і виконання його у вигляді шкали - визначника діаметра його робочої частини, розділеної на інтервали, розміри яких відповідають всім можливим діаметрам робочих частин інструменту, а їх градуювання є ідентичним градуюванню вищевказаного регулятора обертів, дозволяє оперативно інформувати про режими безпечної експлуатації мікромотора і встановлювати цей режим без використання будь-яких додаткових вимірювальних інструментів, наприклад лінійки, штангенциркуля, тахометра і логічних перетворень величини діаметра робочої частини інструменту в його максимально допустиму швидкість обертання, що, безумовно, призведе до безпечної експлуатації і продовженню терміну експлуатації без поломок. Надалі винахід пояснюється описом конкретного варіанта його виконання та кресленнями, що його супроводжують, на яких: Фіг. 1 зображує покажчик максимально допустимої швидкості обертання інструмента мікромотора, згідно з винаходом; 1 UA 110394 C2 5 10 15 20 25 30 35 40 45 Фіг. 2 - той же покажчик в процесі визначення максимально допустимої швидкості обертання робочої частини інструменту, діаметр якої не перевищує 2 мм, згідно з винаходом; Фіг. 3 - той же покажчик в процесі визначення максимально допустимої швидкості обертання робочої частини інструменту, діаметр якої перевищує 2 мм, згідно з винаходом; Фіг. 4 зображує зовнішній вигляд (передню панель) пристрою управління мікромотором, згідно з винаходом. Покажчик 1 (Фіг. 1) максимально допустимої швидкості обертання інструмента мікромотора є виконаним у вигляді шкали-визначника діаметра його робочої частини, що є розділеною на інтервали. Перший, центральний, інтервал в межах 2,3 дорівнює 2 мм і має маркування 50000 об/хв. (на Фіг. 1 маркування швидкості обертання не зазначено), інтервал в межах 4,5 дорівнює 4 мм і має маркування в межах 2,4 і 3,5 - 40000 об/хв, інтервал в межах 6,7 дорівнює 8 мм і має маркування в межах 6,4 і 7,5 - 30000 об/хв, інтервал в межах 8,9 дорівнює 18 мм і мас маркування в межах 8,6 і 9,7 - 20000 об/хв, інтервал в межах 10,11 дорівнює 28 мм і має маркування в межах 10,8 і 11,9 - 15000 об/хв, інтервал у межах 12,13 дорівнює 40 мм і має маркування в межах 12,10 і 13,11 - 10000 об/хв, а маркування інтервалу за зовнішніми межами 12,13 - 5000 об/хв. Доцільно на місці центрального інтервалу в межах 2,3 виконати отвір діаметром 2,35 мм, який дозволить значно спростити процедуру визначення максимально допустимої швидкості обертання інструмента мікромотора, так як діаметр хвостовика 14 (Фіг. 2) фрези 15 цього інструменту або діаметр тримача 16 (Фіг. 3) диска 17 універсальні і дорівнюють 2,35 мм, причому цей діаметр отримав на практиці найбільше поширення. На передній панелі 18 (Фіг. 4) пристрою управління мікромотором розташовані регулятор 19 обертів, забезпечений на відповідних своїх ділянках маркуванням 5000, 10000, 15000, 20000, 30000, 40000 і 50000 об/хв., покажчик 1 максимально допустимої швидкості обертання інструмента мікромотора, що оснащений на вищевказаних своїх ділянках тим самим маркуванням, що і на регуляторі 19 обертів, а також роз'єм для підключення мікромотора, перемикач реверсного включення і мережевий вимикач. Пристрій керування мікромотором працює таким чином. Якщо вибрати необхідний робочий інструмент, наприклад фрезу 15 (Фіг. 2), вставляють її в центральний отвір в межах 2,3 покажчика 1 максимально допустимої швидкості обертання інструмента мікромотора, і якщо вона проходить в нього, то згідно з її маркуванням (Фіг. 4) 50000 регулятор 19 обертів встановлюють на таке ж маркування або менше. Якщо вибрати, наприклад, як робочий інструмент диск 17 (Фіг. 3), його тримач 16 вставляють в центральний отвір в межах 2,3 покажчика 1 максимально допустимої швидкості обертання інструмента мікромотора і бачать, що цей диск 17 знаходиться всередині ділянки в межах 8,9, що має маркування 20000 (Фіг. 4), після чого встановлюють регулятор 19 обертів на таке ж маркування або менше. Слід зазначити, що діаметр 2,35 мм дещо більше діаметра 2 мм, проте такою малою величиною можна знехтувати, так як вона на безпеку роботи практично не вплине. Також слід зазначити, що цифрове маркування регулятора 19 обертів і покажчика 1 максимально допустимої швидкості обертання інструмента мікромотора можна замінити, наприклад, на колірну. Винахід може бути з успіхом використано в стоматологічній, ювелірній та косметологічній практиці для підвищення безпеки роботи і більш тривалої експлуатації мікромоторів. ФОРМУЛА ВИНАХОДУ 50 Пристрій керування мікромотором з регулятором обертів для зміни швидкості обертання, який містить градуювання можливої швидкості обертання, який відрізняється тим, що в нього введений покажчик максимально допустимої швидкості обертання інструмента мікромотора, виконаний у вигляді шкали-визначника діаметра робочої частини інструмента, розділеної на інтервали в межах від 2 до 40 мм, а також за межею 40 мм, при цьому градуювання цих інтервалів є ідентичним градуюванню вищевказаного регулятора обертів. 2 UA 110394 C2 3 UA 110394 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
