Спосіб та пристрій з’єднання по інтермережі системи моніторів внутрішнього відеотелефонного зв’язку з терміналом консьєржа

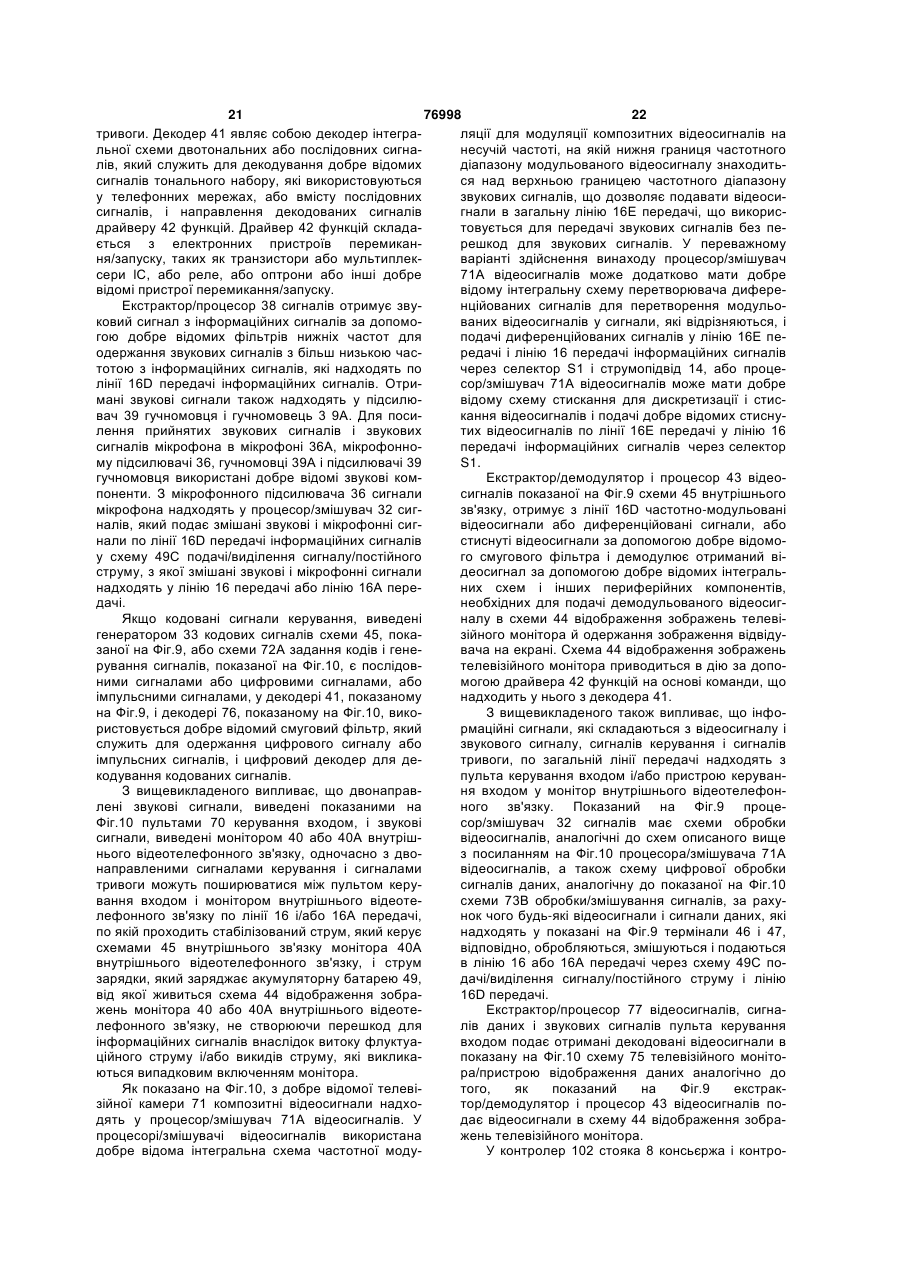

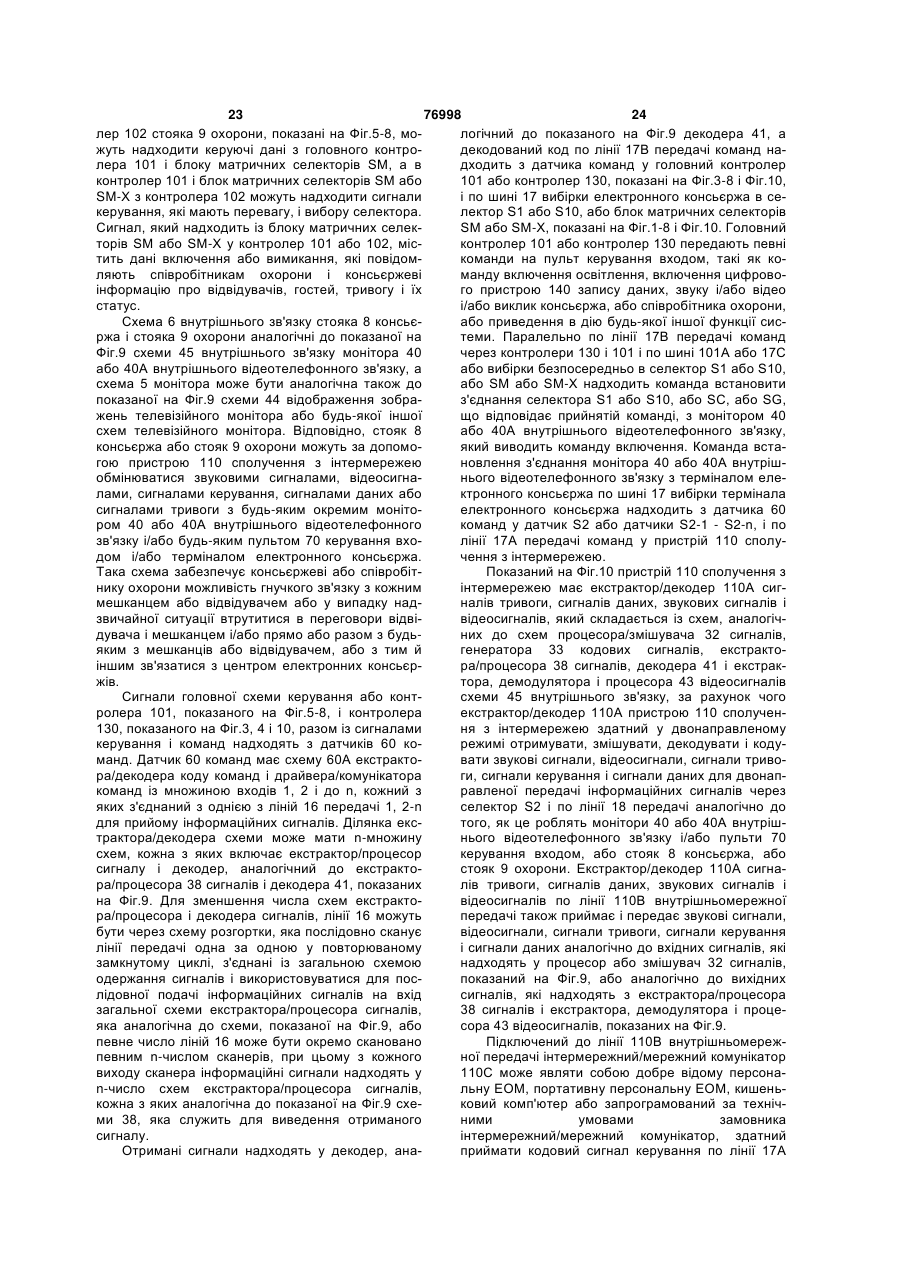

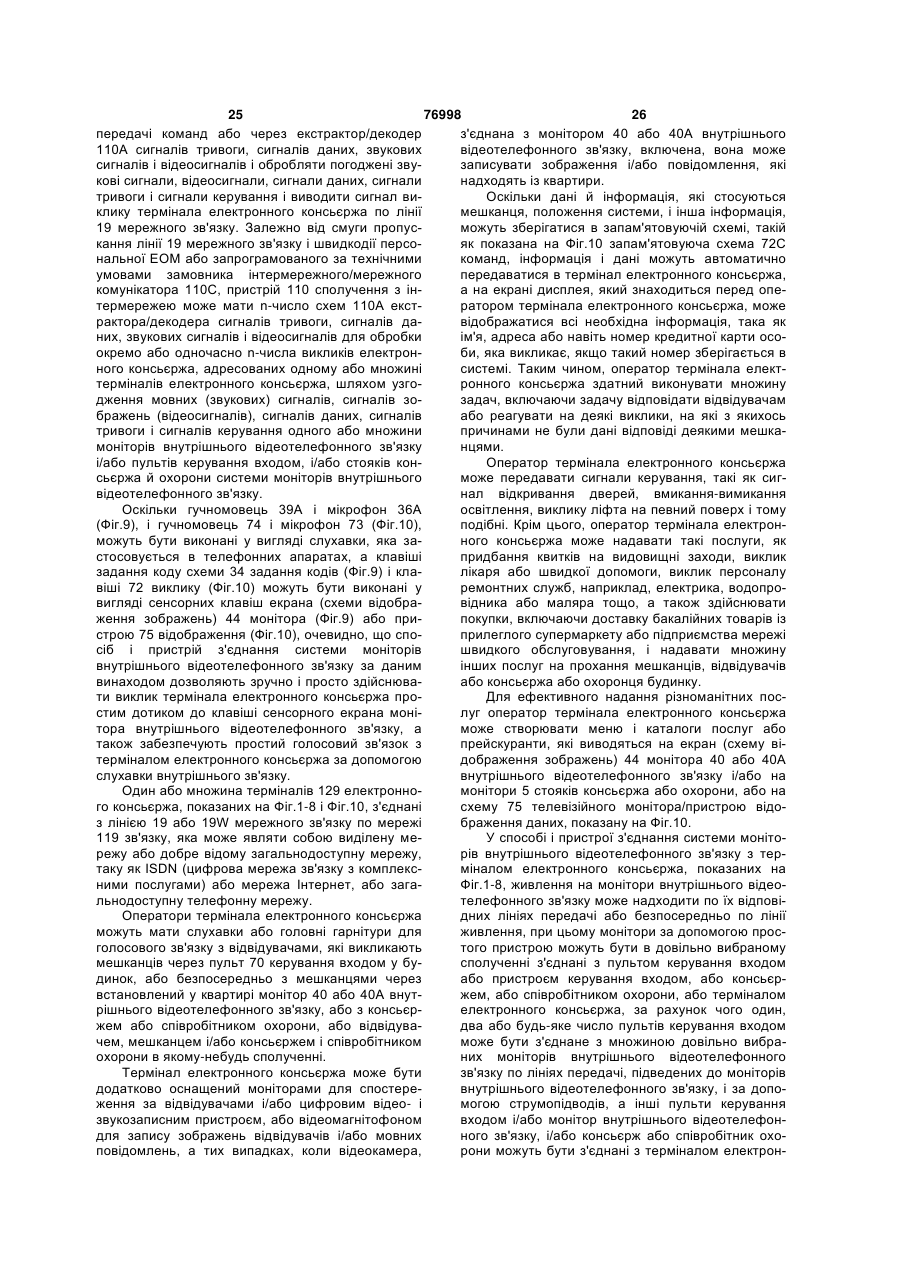

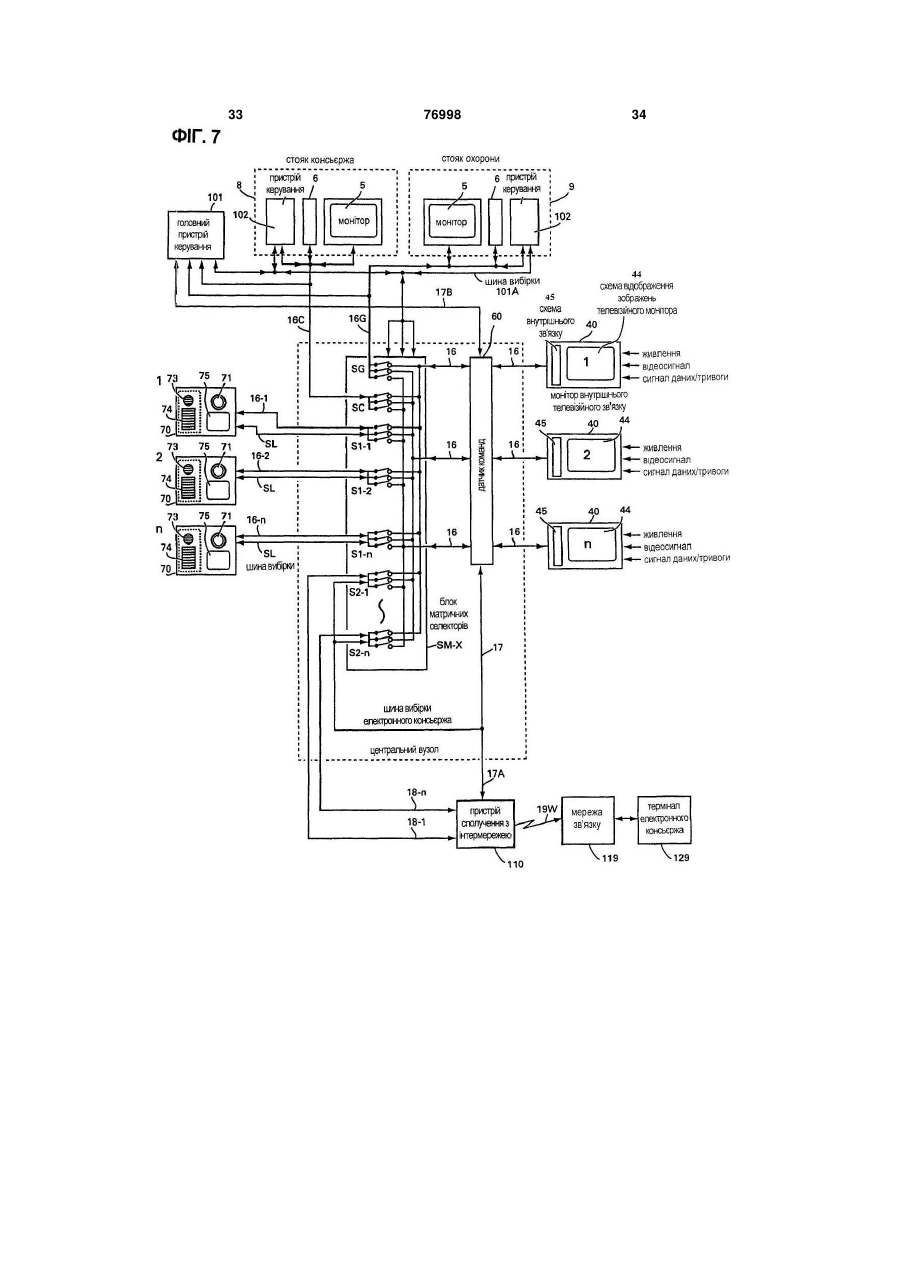

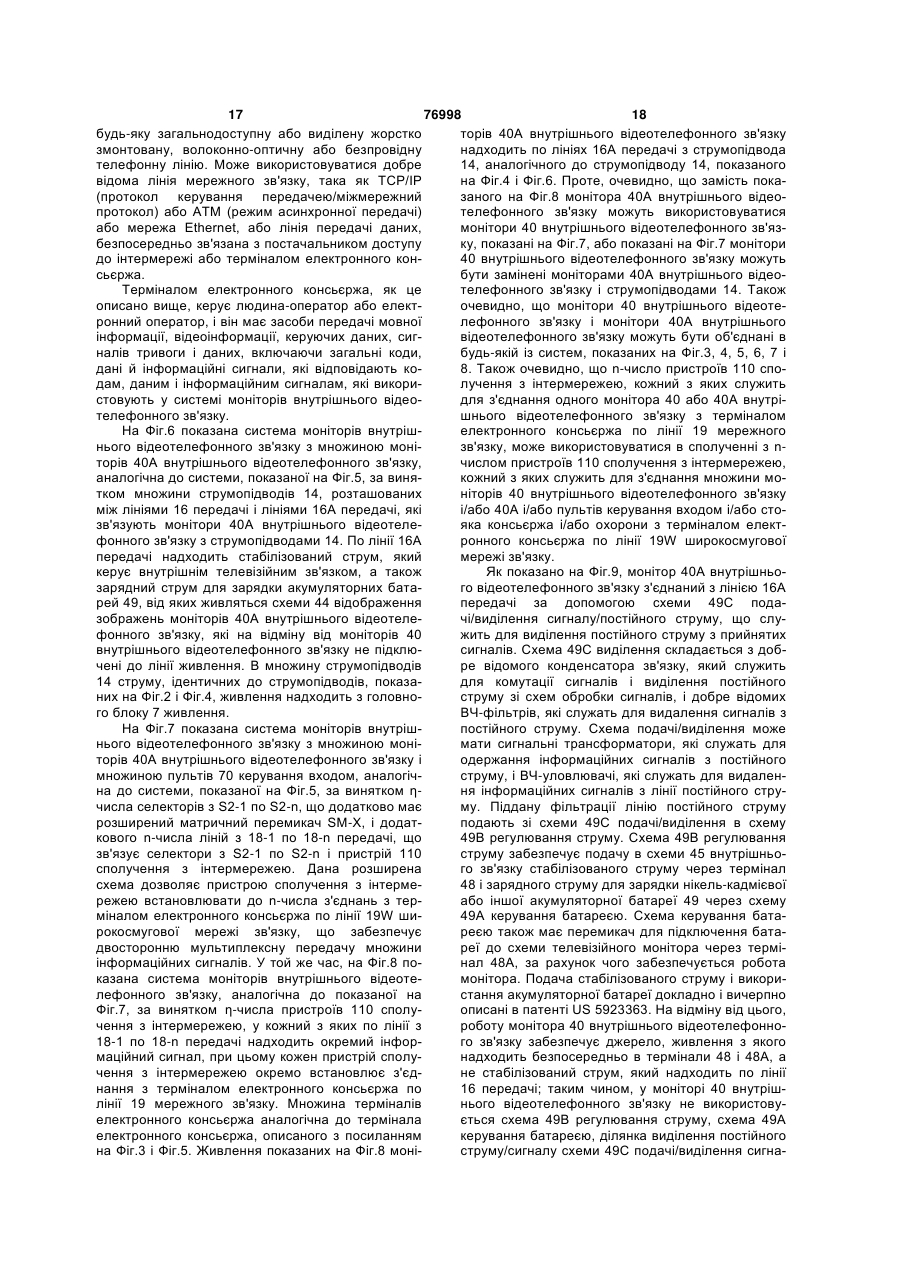

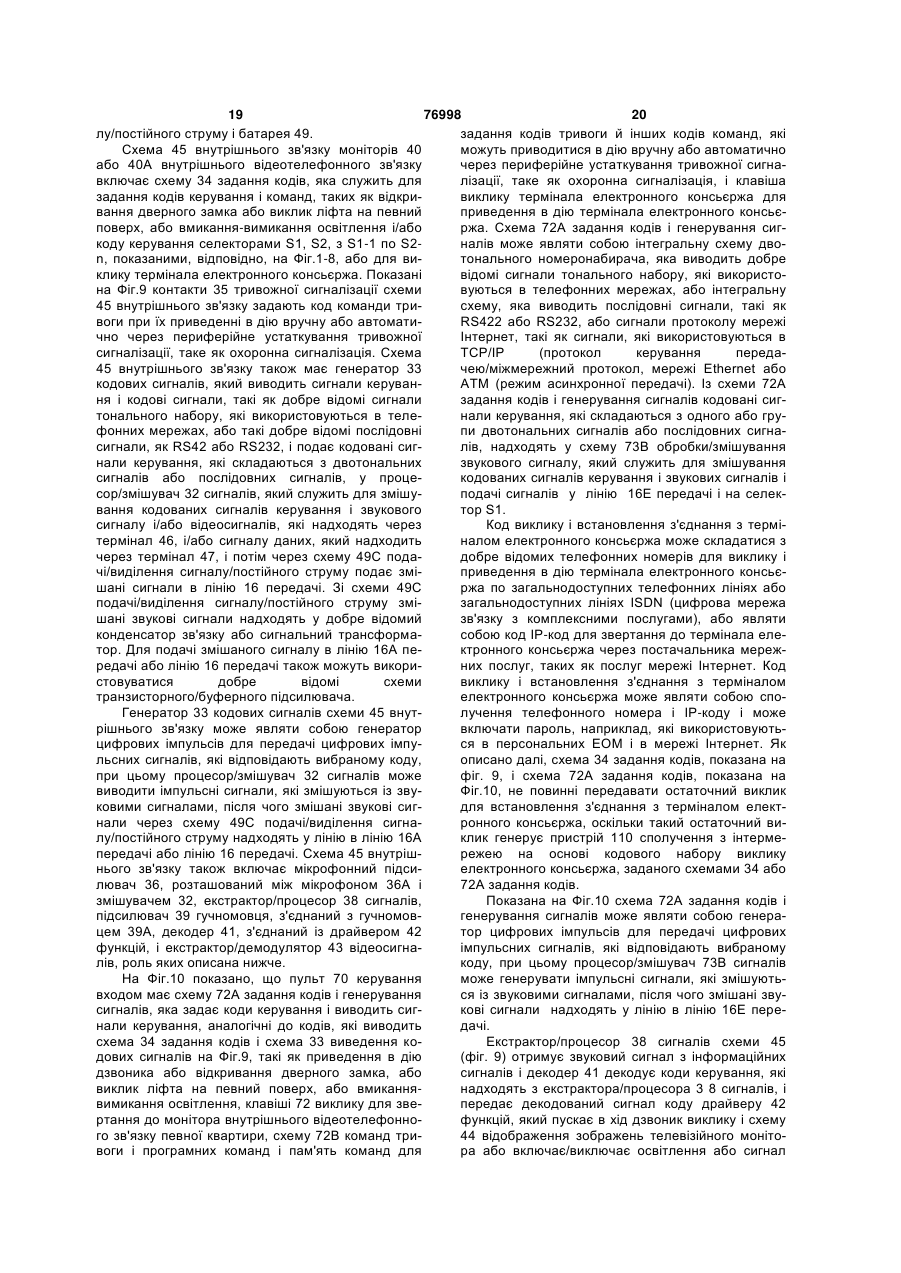

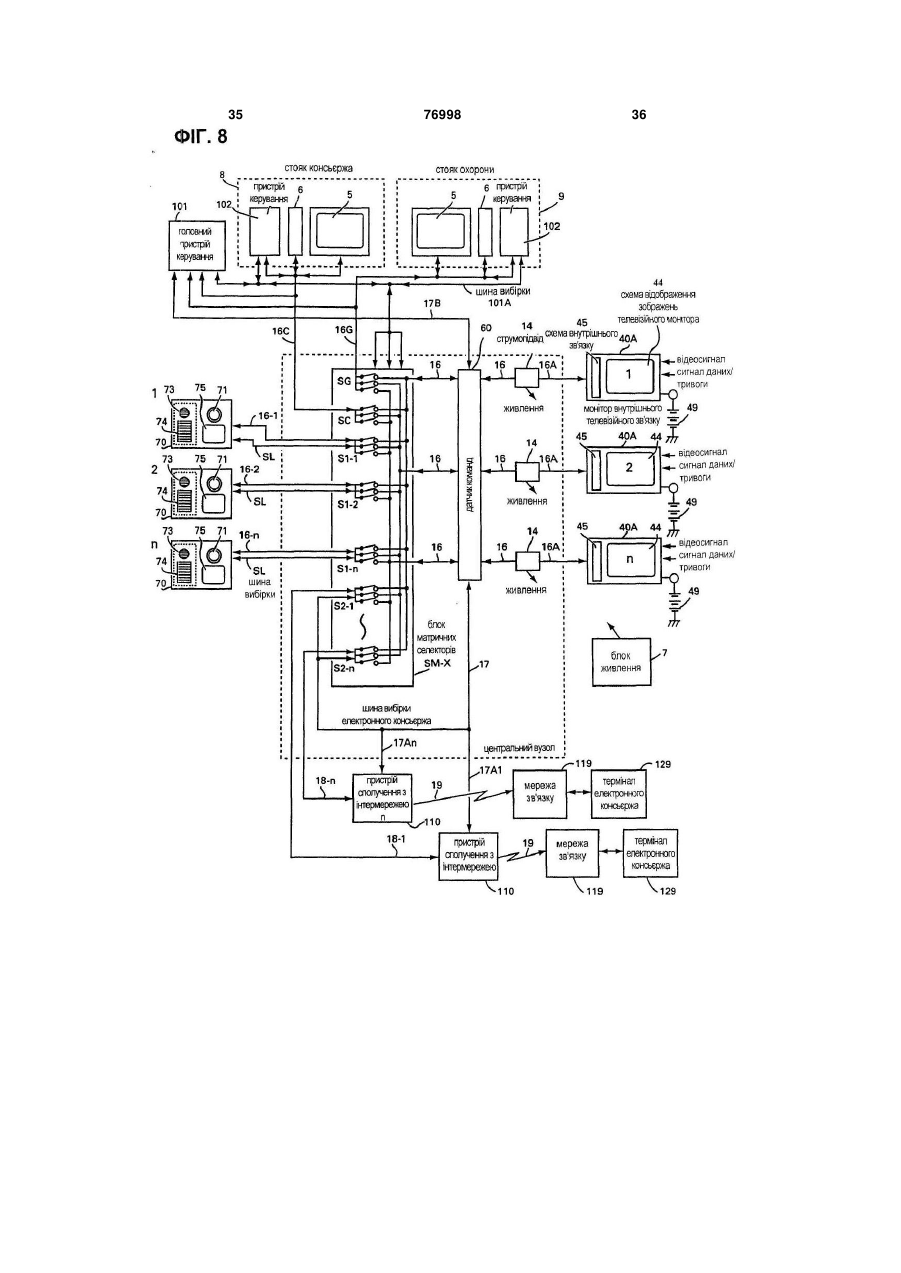

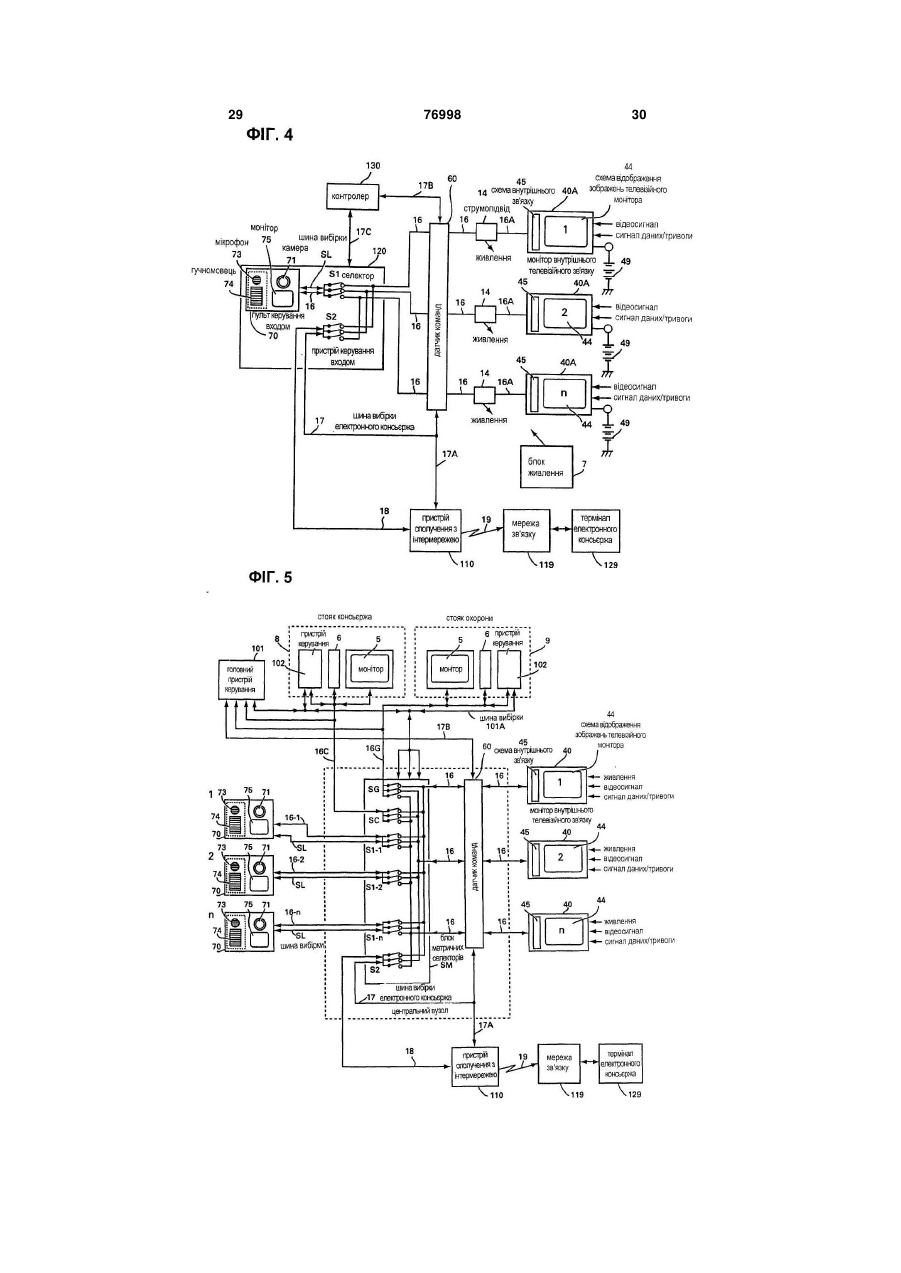

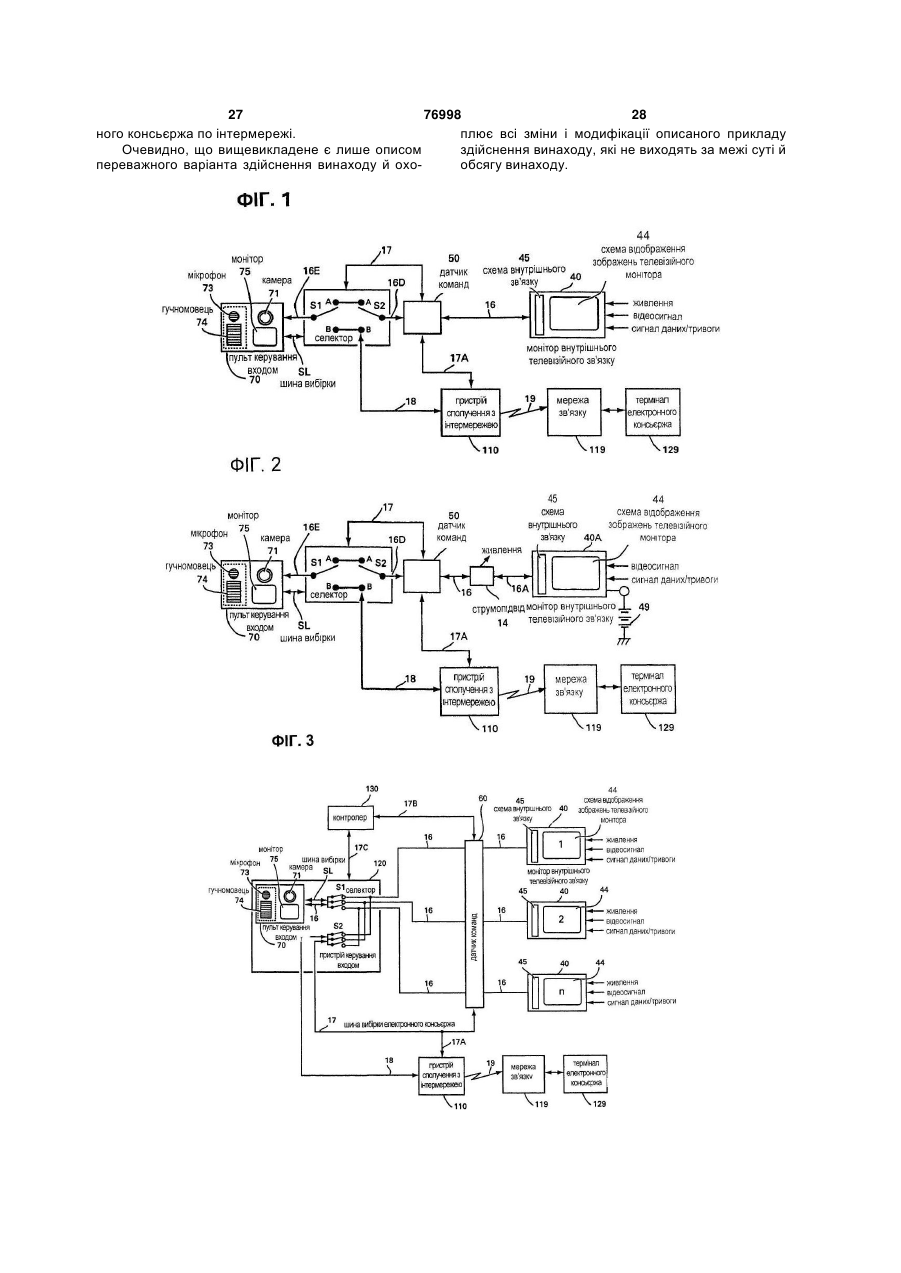

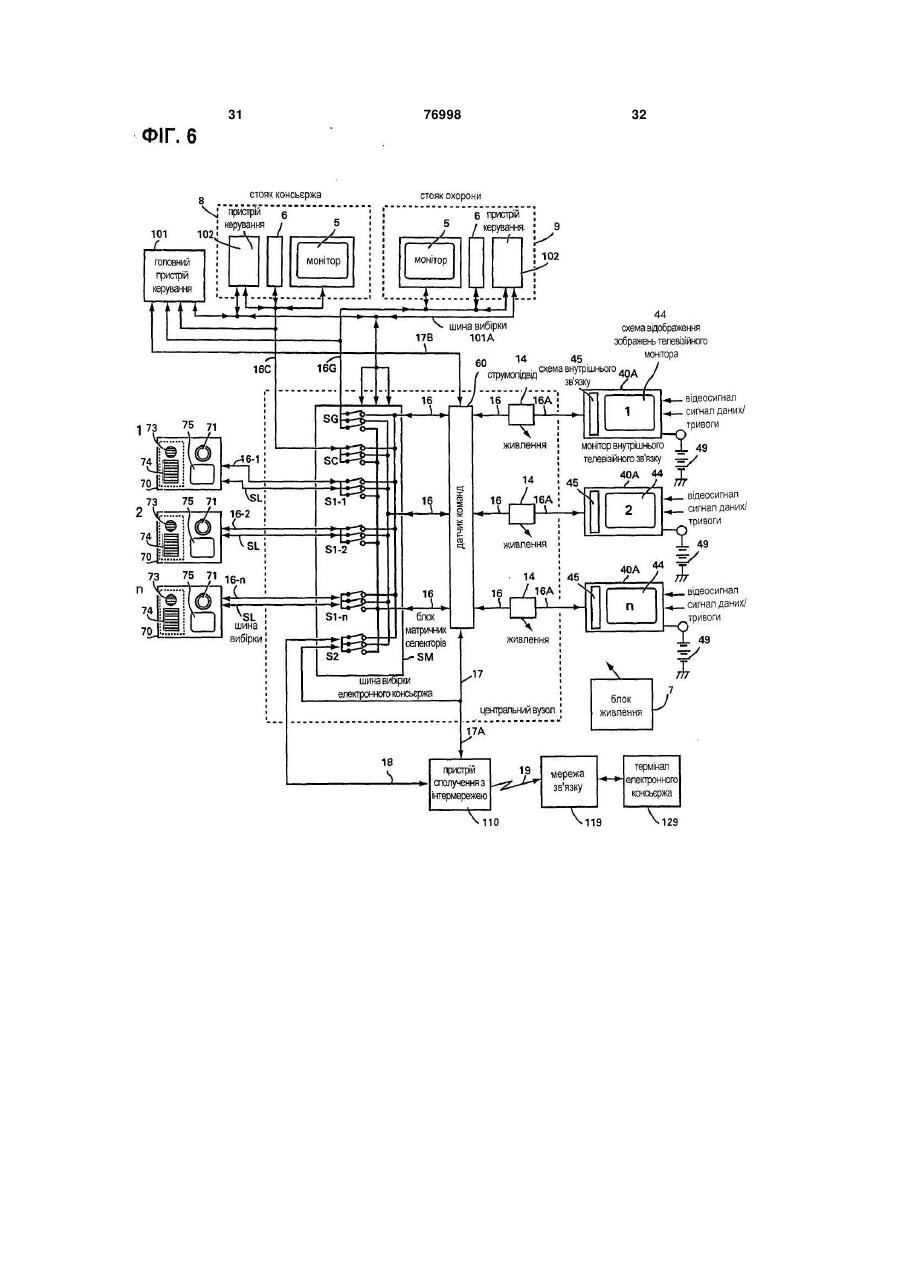

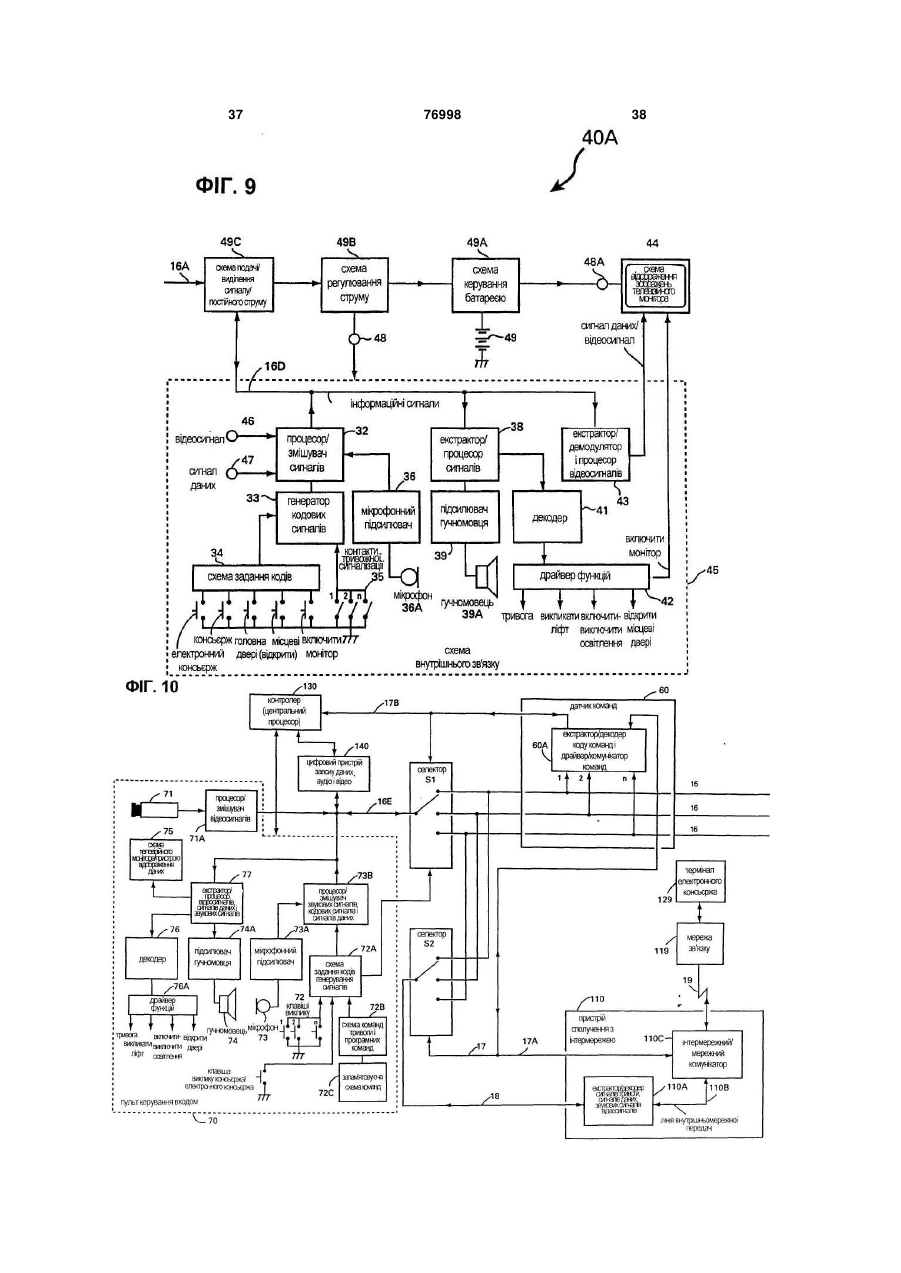

1. Спосіб з'єднання системи моніторів внутрішнього відеотелефонного зв'язку, яка має принаймні один монітор внутрішнього відеотелефонного зв'язку, який по лініях внутрішнього зв'язку і через матричний селектор з'єднаний принаймні з одним пультом керування входом і принаймні з одним пристроєм сполучення, з терміналом електронного консьєржа по мережі зв'язку, вибраній з групи, яка має виділену мережу, загальнодоступну мережу і мережу Інтернет, у якому: передаються інформаційні сигнали, які являють собою комбінацію сигналів, вибраних із групи, яка включає звукові сигнали, відеосигнали, сигнали керування, сигнали тривоги і сигнали даних, які генерує монітор внутрішнього відеотелефонного зв'язку і пульт керування входом і обмін якими здійснюється через матричний селектор і по лініях внутрішнього зв'язку для забезпечення вибіркового зв'язку принаймні одного монітора внутрішнього відеотелефонного зв'язку і принаймні одного пульта керування входом принаймні з одним пристроєм сполучення, за допомогою пристрою сполучення інформаційні сигнали обробляються, і погоджений інформаційний сигнал подається в мережу зв'язку, генерується сигнал виклику і передається в пристрій сполучення для встановлення з'єднання термінала електронного консьєржа з пристроєм сполучення по мережі зв'язку, і між системою моніторів внутрішнього відеотелефонного зв'язку і терміналом електронного консьєржа здійснюється обмін погодженим інформаційним сигналом, обробленим пристроєм сполучення. 2 (19) 1 3 76998 4 принаймні з одним пристроєм сполучення спільно 20. Спосіб за п. 6, у якому принаймні один пристрій принаймні з одним терміналом для спільної пересполучення з інтермережею має пам'ять для зберідачі погоджених інформаційних сигналів терміналу гання даних, які стосуються послуг, наданих терелектронного консьєржа. міналом електронного консьєржа, і вибіркового 10. Спосіб за п. 6, у якому принаймні один монітор одержання даних, які зберігаються, для відобравнутрішнього відеотелефонного зв'язку зв'язаний ження інформації, яка стосується послуг, на моніпринаймні з одним пристроєм сполучення спільно торі внутрішнього відеотелефонного зв'язку і моніпринаймні з одним терміналом для спільної переторі принаймні одного термінала. дачі погоджених інформаційних сигналів терміналу 21. Пристрій з'єднання системи моніторів внутрішелектронного консьєржа. нього відеотелефонного зв'язку з терміналом еле11. Спосіб за п. 5, у якому принаймні один пристрій ктронного консьєржа по мережі зв'язку, вибраній з сполучення вибірково зв'язаний принаймні з одним групи, яка має виділену мережу, загальнодоступну терміналом і принаймні з одним пультом керуванмережу і мережу Інтернет, який містить: принаймні ня входом, і принаймні з монітором внутрішнього один монітор внутрішнього відеотелефонного зв'явідеотелефонного зв'язку для вибіркової передачі зку, по лініях внутрішнього зв'язку і за допомогою погоджених інформаційних сигналів терміналу матричного селектора з'єднаний принаймні з оделектронного консьєржа. ним пультом керування входом і принаймні з од12. Спосіб за п. 6, у якому принаймні один пристрій ним пристроєм сполучення, сполучення вибірково зв'язаний принаймні з одним у якому монітор внутрішнього відеотелефонного терміналом і принаймні з одним пультом керуванзв'язку і пульт керування входом мають клавіші ня входом, і принаймні з монітором внутрішнього вибору і здатні обробляти інформаційні сигнали, відеотелефонного зв'язку для вибіркової передачі які являють собою комбінацію сигналів, вибраних погоджених інформаційних сигналів, терміналу із групи, яка містить звукові сигнали, відеосигнали, електронного консьєржа. сигнали керування, сигнали тривоги і сигнали да13. Спосіб за п. 7, у якому пристрій сполучення них, які надходять через матричний селектор і по здатний обробляти спільно передані інформаційні лініях внутрішнього зв'язку, для забезпечення висигнали й обмінюватися множиною незалежних біркового зв'язку монітора внутрішнього відеотепогоджених інформаційних сигналів з терміналом лефонного зв'язку з пультом керування входом і електронного консьєржа по мережі зв'язку. пристроєм сполучення і пульта керування входом 14. Спосіб за п. 8, у якому пристрій сполучення із пристроєм сполучення, здатний обробляти спільно передані інформаційні при цьому пристрій сполучення здатний обробляти сигнали й обмінюватися множиною незалежних інформаційні сигнали й обмінюватися погодженипогоджених інформаційних сигналів з терміналом ми інформаційними сигналами з терміналом елекелектронного консьєржа по мережі зв'язку. тронного консьєржа по мережі зв'язку; 15. Спосіб за п. 9, у якому пристрій сполучення у якому одна або декілька з клавіш вибору генерує здатний обробляти спільно передані інформаційні сигнал виклику пристрою сполучення для встаносигнали й обмінюватися множиною незалежних влення з'єднання з терміналом електронного конпогоджених інформаційних сигналів з терміналом сьєржа по мережі зв'язку й обміну погодженими електронного консьєржа по мережі зв'язку. інформаційними сигналами одного з моніторів 16. Спосіб за п. 10, у якому пристрій сполучення внутрішнього відеотелефонного зв'язку і пульта здатний обробляти спільно передані інформаційні керування входом з терміналом електронного консигнали й обмінюватися множиною незалежних сьєржа через пристрій сполучення. погоджених інформаційних сигналів з терміналом 22. Пристрій за п. 21, у якому лінії внутрішнього електронного консьєржа по мережі зв'язку. зв'язку з'єднані з джерелом подачі стабілізованого 17. Спосіб за п. 1, у якому принаймні один пристрій струму, який надходить принаймні в один монітор сполучення має пам'ять для зберігання даних, які внутрішнього відеотелефонного зв'язку для керустосуються послуг, наданих терміналом електронвання монітором внутрішнього відеотелефонного ного консьєржа, і вибіркового одержання даних, які зв'язку і зарядки акумуляторної батареї, від якої зберігаються, для відображення інформації, яка живиться монітор внутрішнього відеотелефонного стосується послуг, на моніторі внутрішнього відеозв'язку. телефонного зв'язку. 23. Пристрій за п. 21, у якому система внутрішньо18. Спосіб за п. 2, у якому принаймні один пристрій го відеотелефонного зв'язку додатково має: сполучення має пам'ять для зберігання даних, які принаймні один термінал, вибраний із групи, яка стосуються послуг, наданих терміналом електронскладається з термінала консьєржа і термінала ного консьєржа, і вибіркового одержання даних, які охорони, здатний через матричний селектор і по зберігаються, для відображення інформації, яка лініях внутрішнього зв'язку обмінюватися інфорстосується послуг, на моніторі внутрішнього відеомаційними сигналами з пристроєм сполучення. телефонного зв'язку. 24. Пристрій за п. 22, у якому система внутрішньо19. Спосіб за п. 5, у якому принаймні один пристрій го відеотелефонного зв'язку має: сполучення має пам'ять для зберігання даних, які принаймні один термінал, вибраний із групи, яка стосуються послуг, наданих терміналом електронмістить термінал консьєржа і термінал охорони, ного консьєржа, і вибіркового одержання даних, які здатний через матричний селектор і по лініях внузберігаються, для відображення інформації, яка трішнього зв'язку обмінюватися інформаційними стосується послуг, на моніторі внутрішнього відеосигналами з пристроєм сполучення. телефонного зв'язку і моніторі принаймні одного 25. Пристрій за п. 21 або 22, у якому монітор внуттермінала. рішнього відеотелефонного зв'язку і пульт керу 5 76998 6 вання спільно зв'язані з пристроєм сполучення для 29. Пристрій за п. 21 або 22, у якому пристрій споспільної передачі погоджених інформаційних сиглучення має пам'ять для зберігання даних, які стоналів терміналу електронного консьєржа. суються послуг, наданих названим терміналом 26. Пристрій за п. 23 або 24, у якому монітор внутелектронного консьєржа, і вибіркового одержання рішнього відеотелефонного зв'язку зв'язаний із даних, які зберігаються, для відображення інфорпристроєм сполучення спільно принаймні з одним мації, яка стосується послуг, на моніторі внутріштерміналом для спільної передачі названих погонього відеотелефонного зв'язку. джених інформаційних сигналів названому термі30. Пристрій за п. 23 або 24, у якому пристрій споналу електронного консьєржа. лучення з інтермережею має пам'ять для збері27. Пристрій за п. 23 або 24, у якому пристрій спогання даних, які стосуються послуг, наданих терлучення вибірково зв'язаний з терміналом і пульміналом електронного консьєржа, і вибіркового том керування входом і монітором внутрішнього одержання даних, які зберігаються, для відобравідеотелефонного зв'язку для вибіркової передачі ження інформації, яка стосується послуг, на моніпогоджених інформаційних сигналів терміналу торі внутрішнього відеотелефонного зв'язку і на електронного консьєржа. моніторі принаймні одного термінала. 28. Пристрій за п. 25 або 26, у якому пристрій спо31. Пристрій за будь-яким з пп. 21-24, у якому матлучення здатний обробляти спільно передані інричний селектор має цифрові перемикачі для виформаційні сигнали й обмінюватися множиною біркової комутації інформаційних сигналів між незалежних погоджених інформаційних сигналів з принаймні одним монітором внутрішнього відеотетерміналом електронного консьєржа по мережі лефонного зв'язку, принаймні одним пультом кезв'язку. рування входом і принаймні одним пристроєм сполучення. Даний винахід стосується пристрою внутрішнього відеотелефонного зв'язку, який використовується для з'єднання по інтермережі входів у будинок і квартир, розташованих у такому будинку, а також для передачі зображення відвідувача на монітор, встановлений на стіні квартири, або на стояку консьєржа і/або консьєржу/у центр обслуговування. З рівня техніки відомий монітор внутрішнього відеотелефонного зв'язку для слідкування за входом і переговорів, який встановлений на стіні всередині житлового приміщення і з'єднаний з кожним з множини інших елементів системи за допомогою багатожильних кабелів, таких як мікрофонний кабель і кабель пристрою голосного зв'язку, коаксіальний кабель для передачі відеосигналів, кабель відкривання дверей, кабель для передачі викликів і кабель для передачі сигналів тривоги. Існують більш складні системи, які застосовуються, наприклад, у будинках з багатьма входами і/або з терміналом консьєржа, для експлуатації яких необхідна складна і дорога система провідних з'єднань. Крім того, коли в складних системах, які застосовують у будинках з багатьма входами, декілька відвідувачів, які одночасно знаходяться на різних входах, бажають скористатися такою системою, їм усім, за винятком відвідувача, який встановив зв'язок з потрібною квартирою, доводиться чекати доти, поки не звільниться зайнята лінія зв'язку, після чого черговий відвідувач одержує можливість скористатися системою. Дана обставина викликає затримки та інші незручності, особливо, якщо консьєрж веде тривалі переговори з мешканцем і/або відвідувачем, використовуючи систему внутрішнього відеозв'язку. Також деякі будинки оснащені багатьма терміналами консьєржа, а в інших будинках послуги консьєржа надаються лише протягом певного часу, наприклад, тільки в денний час. Усе це створює утруднення і додаткові затримки, оскільки мешканці продовжують викликати консьєржа, займаючи лінію зв'язку і створюючи постійне навантаження на систему внутрішнього відеозв'язку, що створює перешкоду для термінових викликів і одержання інших необхідних послуг консьєржа. Система внутрішнього відеотелефонного зв'язку іншого типу описана в патенті US 5923363, у якому пристрій керування входом має матричний перемикач, що забезпечує одночасне з'єднання множини пристроїв керування входом і пристроїв консьєржа з багатьма квартирами. Проте, якщо послуги консьєржа надаються не цілодобово або один консьєрж, який обслуговує весь будинок, повністю завантажений роботою, термінові або будь-які інші послуги можуть бути зроблені несвоєчасно, що знижує їх якість і ефективність. Задачею даного винаходу є створення способу і пристрою з'єднання системи моніторів внутрішнього відеотелефонного зв'язку з терміналом електронного консьєржа по лініях провідного або безпровідного зв'язку, виділеної або загальнодоступної телефонній мережі або іншим мережам і/або інтермережі, що дозволяє мешканцям і відвідувачам необмежене користуватися послугами консьєржа в цілодобовому режимі. Іншою задачею даного винаходу є забезпечення можливості простого виклику термінала електронного консьєржа за допомогою простого натискання клавіші, а також додаткове спрощення зв'язку з операторами термінала електронного консьєржа шляхом забезпечення двостороннього обміну мовною інформацією, відеоінформацією або даними, що дозволяє дітям і людям похилого віку, які нездатні поводитися з персональною ЕОМ або іншим пристроєм сполучення з інтермережею, просто, швидко й ефективно здійснювати виклик термінала електронного консьєржа і запитувати різноманітні пос 7 76998 8 луги, за допомогою слухавки і монітора внутрішредається по лінії передачі, з будь-якою постійною ньої відеотелефонного зв'язку і/або пульта керускладовою струму, що присутня у лінії передачі, вання входом, використовуючи функції обміну мопри підключеному до лінії передачі моніторі внутвною інформацією, відеоінформацією або даними рішнього відеотелефонного зв'язку, а також здійссистеми моніторів внутрішнього відеотелефонного нює подачу виділеного інформаційного сигналу в зв'язку. прийомну схему пристрою керування входом. Згідно із даним винаходом пристрій з'єднання Прийомна схема може мати схеми декодувансистеми моніторів внутрішнього відеотелефонного ня/демодуляції, які служать для подачі у відповідні зв'язку з терміналом електронного консьєржа за схеми відеосигналів, аудіосигналів, сигналів дазагальнодоступною телефонною лінією включає них, керуючих сигналів і сигналів тривоги. один або множину пультів керування входом, кожКожен монітор внутрішнього відеотелефонноний з яких має мікрофон і гучномовець і кожний з го зв'язку може також мати схему комбінування яких може мати телевізійну камеру і пристрій відосигналів, що служить для обробки і комбінування браження, при цьому кожен пульт керування вховідеосигналів, аудіосигналів, сигналів даних, кедом здійснює обробку електричного інформаційноруючих сигналів і сигналів тривоги, які генерує го сигналу, що включає двонаправлені монітор внутрішнього відеотелефонного зв'язку, а аудіосигнали і/або однонаправлені або двонапратакож схему подачі сигналів, яка служить для повлені відеосигнали і/або сигнал даних, один або дачі комбінованих сигналів, що утворюють інформножину моніторів внутрішнього відеотелефонномаційний сигнал, у лінію передачі, що зв'язує моніго зв'язку для обміну даними з відвідувачами і спотор внутрішнього відеотелефонного зв'язку і стереження за відвідувачами, одну або множину центральний вузол або пристрій керування вхоліній передачі для з'єднання кожного монітора дом, або термінал консьєржа, або термінал електвнутрішнього відеотелефонного зв'язку з центраронного консьєржа. льним вузлом або безпосередньо з одним або Монітор внутрішнього відеотелефонного зв'язмножиною пультів керування входом. ку за даним винаходом може також мати телевіЦентральний вузол може мати схему подачі зійну камеру, яка служить для передачі відеосигінформаційного сигналу на монітор телевізійного налів, схему керування, яка служить для внутрішнього зв'язку і схему одержання інформагенерування і подачі сигналу керування, що місційного сигналу з моніторів телевізійного внутріштить кодовану команду керування, таку як код кенього зв'язку по відповідних лініях передачі. рування замком вхідних дверей і/або код керуванЦентральний вузол і монітори внутрішнього відеоня ліфтами, або код керування освітленням телефонного зв'язку можуть бути зв'язані за допокоридорів і входу. Кодована команда керування могою перемикальних матричних схем, які забезможе включати сигнали тривоги для попередженпечують зв'язок будь-якого з пультів керування ня консьєржа або служби охорони. Кодована ковходом з будь-яким з моніторів внутрішнього відеманда керування також може включати команду отелефонного зв'язку або здійснюють перемиканкерування включенням, за допомогою якої встаноня з одного пульта керування входом на інший або влюється з'єднання монітора внутрішнього відеоз одного монітора внутрішнього відеотелефонного телефонного зв'язку з будь-яким з пультів керузв'язку на інший. вання входом або здійснюється перемикання Центральний вузол може мати схему виділенмонітора з одного пульта керування входом на ня/подачі сигналу для подачі відеосигналів, які інший, або встановлюється з'єднання монітора надходять з телевізійної камери, одночасно з аувнутрішнього відеотелефонного зв'язку з термінадіосигналами, сигналами даних, керуючими сигналом консьєржа або приміщенням служби безпеки, лами і сигналами тривоги, за рахунок чого забезабо терміналом електронного консьєржа. печується передача комбінованих інформаційних У кодованих сигналах керування може викорисигналів по лініях передачі і їх надходження на стовуватися двійковий код або цифрові коди, які монітор внутрішнього відеотелефонного зв'язку складаються з імпульсів великої-малої тривалості або термінал консьєржа, або термінал електронабо коротких-довгих імпульсів, або можуть викориного консьєржа по виділених або загальнодоступстовуватися двотональні сигнали, які застосовуних телефонних лініях або безпровідних телефонються в цифрових телефонах, або задана частота них або інших мережах, або по інтермережі. або відлік імпульсів, або сполучення різних імпуСигнали подають у лінію передачі у вигляді комбільсів і частот для певної команди керування. Конованих інформаційних сигналів, обмін якими віддований сигнал керування може бути амплітуднобувається між пультами керування входом і монімодульованим або частотно-модульованим сигнаторами внутрішнього відеотелефонного зв'язку лом і являти собою комбінований сигнал, комбіноабо між пультом керування входом і терміналом ваний у діапазоні звукових частот з аудіосигналаконсьєржа або терміналом електронного консьєрми і/або відеосигналами, обмін якими відбувається жа. Схема виділення/подачі сигналів може входиміж монітором внутрішнього відеотелефонного ти в перемикальні матричні схеми центрального зв'язку і пристроєм керування входом. вузла і служить для подачі або виділення з лінії Центральний вузол або пульт керування вхопередачі інформаційних сигналів, оброблених педом також генерує аналогічні або ідентичні кодоремикальною схемою, або може бути передбачена вані сигнали керування, які служать для керування множина схем виділення/подачі сигналів, по одній окремими функціями кожного монітора внутрішна кожну лінію передачі. нього відеотелефонного зв'язку, такими як дзвоСхема виділення/подачі сигналів також здійсник, включення монітора, оповіщення про пожежну нює виділення інформаційного сигналу, який петривогу, оповіщення про загальну тривогу, вми 9 76998 10 кання-вимикання освітлення коридорів або блокузвукозаписний пристрій можуть бути окремо з'єдвання ліфтів і/або багато інших кодованих сигналів нані з пристроєм керування входом або централькерування функціями консьєржа і/або служби безним вузлом для фіксації усіх відвідувачів і подій, а пеки житлового будинку або корпуса. Відеосигназаписані дані можуть бути відтворені на моніторі ли, генеровані телевізійною камерою, можуть бути внутрішнього відеотелефонного зв'язку або терміперетворені в диференційовані сигнали для переналі консьєржа, або терміналі служби охорони по дачі по недорогих лініях передачі, таких як виті відповідній команді мешканця, співробітника охопари, і перетворені в цифрові відеосигнали або рони, консьєржа або термінала електронного конпіддані модуляції на несучій частоті. сьєржа. Відеосигнали й аудіосигнали поряд із сигнаУ переважному варіанті здійснення даного вилами керування і сигналами тривоги, генеровані находу відеосигнали й аудіосигнали поряд із сигпультом керування входом або центральним вузналами даних, сигналами тривоги і сигналами келом і монітором внутрішнього відеотелефонного рування можуть передаватися в двох напрямках зв'язку, також можуть бути перетворені в диферепо недорогій лінії передачі, яка зв'язує центральнційовані сигнали або цифрові сигнали і можуть ний вузол і монітор внутрішнього відеотелефоннобути піддані амплітудній модуляції або частотній го зв'язку, і по телефонних лініях або інших загамодуляції на несучій частоті, більш високій або льнодоступних або виділених мережах, які низькій, ніж відеочастота, і передаватися по лінії зв'язують центральний вузол і термінал електронпередачі, яка зв'язує монітор внутрішнього відеоного консьєржа, при цьому по тій же недорогій лінії телефонного зв'язку і центральний вузол і/або передачі, яка зв'язує центральний вузол і монітори пристрій керування входом. Відеосигнали можуть внутрішнього відеотелефонного зв'язку, у монітори являти собою стиснуті сигнали, а аудіосигнали внутрішнього відеотелефонного зв'язку може попоряд із сигналами керування і сигналами тривоги даватися стабілізований струм, як це описано в також можуть бути піддані стисканню й об'єднані з патенті US 5923363. відеосигналами переважно при вертикальному Названі задачі й ознаки даного винаходу догасінні зворотного ходу променя. кладно розкриті в наведеному нижче описі переПристрій керування входом, або центральний важних варіантів здійсненні винаходу з посиланвузол, або монітор внутрішнього відеотелефонноням на додані креслення, на яких: го зв'язку може мати або може бути з'єднаний із на Фіг.1 показана блок-схема системи монітопристроєм сполучення з інтермережею, який перерів внутрішнього відеотелефонного зв'язку з можтворює відеосигнали, аудіосигнали, сигнали даливістю підключення до мережі Інтернет за перених, керуючі сигнали і сигнали тривоги в цифрові важним варіантом здійснення даного винаходу, сигнали для їх передачі по мережі провідного або на Фіг.2 - блок-схема показаної на Фіг.1 систебезпровідного зв'язку, виділеної або загальнодоми моніторів внутрішнього відеотелефонного зв'яступної телефонної, цифрової або аналогової або зку, у якій живлення на монітор внутрішнього відеіншої мережі зв'язку між системою внутрішнього отелефонного зв'язку надходить по інформаційній відеозв'язку і терміналом електронного консьєржа. лінії передачі, Пристрій сполучення з інтермережею може являти на Фіг.3 - блок-схема системи моніторів внутсобою добре відому персональну ЕОМ з модемом рішнього відеотелефонного зв'язку з одним пульі програмним забезпеченням для обміну відеодатом керування входом і можливістю підключення ними, аудіоданими і даними по інтермережі або до мережі Інтернет за переважним варіантом здійдобре відомий пристрій сполучення на базі мікроснення даного винаходу, процесора з обмеженою областю застосування, на Фіг.4 - блок-схема показаної на Фіг.3 систеспеціально розроблений для обміну даними з зами моніторів внутрішнього відеотелефонного зв'яданим терміналом інтермережі. зку з множиною моніторів, у якій живлення на моУ потужних системах, які використовуються у нітори внутрішнього відеотелефонного зв'язку великих багатоквартирних будинках, у яких необнадходить по інформаційних лініях передачі, хідно мати декілька ліній доступу до інтермережі, на Фіг.5 - блок-схема системи моніторів внутможе бути передбачено декілька пристроїв сполурішнього відеотелефонного зв'язку з множиною чення і декілька провідних або безпровідних ліній, моніторів, пультів керування входом, терміналів або може застосовуватися такий пристрій сполуконсьєржа й охорони і можливістю підключення до чення з інтермережею, який здатний забезпечувамережі Інтернет за переважним варіантом здійсти з'єднання множини моніторів внутрішнього вінення даного винаходу, деотелефонного зв'язку і/або пультів керування на Фіг.6 - блок-схема показаної на Фіг.5 систевходом по широкосмугових провідних або безпроми моніторів внутрішнього відеотелефонного зв'явідних загальнодоступних або виділених лініях для зку з множиною моніторів, у якій живлення на моодночасного обміну даними між терміналом елекнітори внутрішнього відеотелефонного зв'язку тронного консьєржа і множиною квартир і/або вхонадходить по інформаційних лініях передачі, дів. на Фіг.7 - блок-схема системи моніторів внутДобре відомі персональні ЕОМ або пристрої рішнього відеотелефонного зв'язку з множиною сполучення на базі мікропроцесора також можуть моніторів, пультів керування входом, терміналів бути обладнані засобами запису зображення, звуконсьєржа й охорони і множиною підключень до ку і даних для фіксації усіх відвідувачів і часу і дапристрою сполучення з інтермережею за перевати відвідування, а також усіх подій і зберігання жним варіантом здійснення даного винаходу, записаних даних протягом тривалого часу. Відеона Фіг.8 - блок-схема показаної на Фіг.7 систезаписний пристрій, цифровий або аналоговий і/або ми моніторів внутрішнього відеотелефонного зв'я 11 76998 12 зку з множиною моніторів, у якій живлення на мовведення відеосигналів і передачі прийнятих данітори внутрішнього відеотелефонного зв'язку наних, сигналів тривоги і відеосигналів по лінії 16 дходить по інформаційних лініях передачі, а для передачі. Датчик 50 команд отримує і декодує сигзабезпечення множини з'єднань з інтермережею нали команд і керування, що передаються по лінії використовується множина пристроїв сполучення з 16 передачі, і по лінії 17 передачі команд подає інтермережею, сигнал команди вибірності в селектор S1/S2 і в на Фіг.9 - електрична схема монітора внутрішпристрій 110 сполучення з інтермережею по лінії нього відеотелефонного зв'язку пристрою, показа17А передачі команд. ного на Фіг.2, 4, 6 і 8 пристроїв, Для керування селектором S1/S2 використона Фіг.10 - електрична схема, на якій показавується сигнал команд, який надходить з монітора ний пульт керування входом з матричним переми40 внутрішнього відеотелефонного зв'язку через канням, а також ділянки схем команд і керування і датчик 50 команд і по лінії 17 передачі команд, або їх з'єднання з пристроєм сполучення з інтермерекоманда, яка надходить з термінала електронного жею за переважним варіантом здійснення даного консьєржа через пристрій 110 сполучення з інтервинаходу. мережею і по лінії 18 зв'язку, або команда, яка На Фіг.1 показаний пристрій з'єднання по менадходить з пульта керування входом у селектор режі Інтернет системи моніторів внутрішнього віS1/S2 по шині вибірки SL. У селектор S1/S2 може деотелефонного зв'язку з одним монітором з тернадійти команда встановити з'єднання між пульміналом електронного консьєржа, який том 70 керування входом і монітором 40 внутрішзастосовується відповідно до переважного варіаннього відеотелефонного зв'язку, як це показано на та здійснення даного винаходу в системі внутрішФіг.1, або з пристроєм 110 сполучення з інтерменього відеотелефонного зв'язку. Описаний далі режею шляхом перемикання селектора S1 у полоінформаційний сигнал може являти собою лише ження В, або одночасно з монітором 40 внутрішаудіосигнали або відеосигнали або сполучення нього відеотелефонного зв'язку і пристроєм 110 відеосигналів, аудіосигналів, сигналів тривоги, сполучення з інтермережею шляхом перемикання сигналів даних і кодових сигналів, обмін якими як селектора S1, так і селектора S2 у положенвідбувається між пультом керування входом, терня В. міналом консьєржа або охорони і монітором внутУ селектор S1/S2 може додатково надійти корішнього відеотелефонного зв'язку і/або між терманда встановити з'єднання між монітором 40 внуміналом електронного консьєржа і монітором трішнього відеотелефонного зв'язку і пристроєм внутрішнього відеотелефонного зв'язку, і/або між і 110 сполучення з інтермережею шляхом перемитерміналом електронного консьєржа і пультом кання лише селектора S1 у положення В. За рахукерування входом, терміналом консьєржа або нок цього може бути забезпечена будь-яка схема охорони, і/або між терміналом електронного конвзаємозв'язку між терміналом електронного консьсьєржа і монітором внутрішнього відеотелефонноєржа, монітором 40 внутрішнього відеотелефонного зв'язку одночасно з пультом керування входом, го зв'язку і/або пультом 70 керування входом. Сетерміналом консьержа або охорони. Описаний лектори S1 і S2 показані у вигляді пари механічних далі відеосигнал може являти собою відеочастину перемикачів, однак вони також можуть являти сокомпозитного відеосигналу або композитний відебою будь-які електронні аналогові або цифрові осигнал, або цифровий відеосигнал. Описані далі перемикачі або матричні перемикачі, які широко аудіосигнали можуть являти собою аналогові або застосовують в різних корпусах ІС. цифрові сигнали, а відеосигнал і/або аудіосигнал, У пристрій 110 сполучення з інтермережею по і/або сигнал даних можуть являти собою стиснуті лінії 18 зв'язку надходять інформаційні сигнали, які сигнали. приводять у дію пристрій 110 сполучення з інтерЯк показано на Фіг.1, пристрій з'єднання по інмережею, який по лінії 17А передачі команд встатермережі системи моніторів внутрішнього відеоновлює з'єднання з терміналом електронного контелефонного зв'язку з терміналом консьєржа має сьєржа і по лінії 19 мережного зв'язку обмінюється пульт 70 керування входом, який включає телевіданими з терміналом електронного консьєржа. зійну камеру 71, мікрофон 73, гучномовець 74, Лінія 19 мережного зв'язку може являти собою пристрій 75 відображення і клавіші вибору (не побудь-яку загальнодоступну або виділену жорстко казані) для передачі і прийому інформаційного змонтовану, волоконно-оптичну або безпровідну сигналу, датчик 50 команд і селектор S1/S2 для телефонну лінію. Може використовуватися добре обміну інформаційними сигналами з пультом 70 відома лінія мережного зв'язку, така як ТСР/ІР керування входом, лінію 16 передачі для обміну (протокол керування передачею/міжмережний інформаційними сигналами між монітором 40 внупротокол) або ATM (режим асинхронної передачі) трішнього відеотелефонного зв'язку і датчиком 50 або мережа Ethernet, або лінія передачі даних, команд і обміну інформаційними сигналами між безпосередньо зв'язана з постачальником доступу датчиком 50 команд і пультом 70 керування входо інтермережі або терміналом електронного кондом через селектор S1/S2. Монітор 40 внутрішньосьєржа. го відеотелефонного зв'язку має схему 44 відоОписаним далі терміналом 129 електронного браження зображень і схему 45 внутрішнього консьєржа керує людина-оператор або електронзв'язку для прийому і виведення інформаційних ний оператор, і він має засоби передачі мовної сигналів. інформації, відеоінформації, керуючих даних, сигМонітор 40 внутрішнього відеотелефонного налів тривоги і даних, включаючи загальні коди, зв'язку має вхід для даних/сигналів тривоги для дані й інформаційні сигнали, які відповідають кообробки даних і сигналів тривоги і відеовхід для дам, даним і інформаційним сигналам, які викори 13 76998 14 стовують у системі моніторів внутрішнього відеоДля керування селекторами S1 і S2 може вителефонного зв'язку. користовуватися командний сигнал, який надхоНа Фіг.2 показана система моніторів внутрішдить з будь-якого монітора 40 внутрішнього відеонього відеотелефонного зв'язку з одним монітором телефонного зв'язку через датчик 60 команд по внутрішнього відеотелефонного зв'язку, аналогічлініях 17, 17В і 17С передачі команд, або командна до системи, показаної на Фіг.1, за винятком ний сигнал, який надходить з термінала електрондодаткового струмопідвода 14, розташованого між ного консьєржа через пристрій 110 сполучення з лінією 16 передачі і лінією 16А передачі, яка зв'яінтермережею по лінії 18 передачі, або командний зує монітор 40А внутрішнього відеотелефонного сигнал, який надходить з пульта керування входом зв'язку з струмопідводом 14. По лінії 16А передачі у селектори S1 і S2 по шині вибірки SL. У селектор надходить стабілізований струм, який керує моніS1 може надійти команда встановити з'єднання тором внутрішнього відеотелефонного зв'язку, а між пультом 70 керування входом і одним з монітакож зарядний струм для зарядки акумуляторної торів 40 внутрішнього відеотелефонного зв'язку, батареї 49, від якої живиться схема 44 відобрапри цьому інший монітор 40 внутрішнього відеотеження зображень монітора 40А внутрішнього віделефонного зв'язку може бути за допомогою селекотелефонного зв'язку, який на відміну від монітора тора S2 з'єднаний з терміналом електронного кон40 внутрішнього відеотелефонного зв'язку не підксьєржа за допомогою пристрою 110 сполучення з лючений до лінії живлення. інтермережею. Пульт 70 керування входом також Струмопідвід 14, зарядка акумуляторної батаможе бути з'єднаний із пристроєм 110 сполучення реї й інші деталі живлення монітора 40А внутрішз інтермережею за допомогою селекторів S1 і S2 нього відеотелефонного зв'язку не описані в даній або з пристроєм 110 сполучення з інтермережею заявці, оскільки вони докладно описані в патенті можуть бути одночасно з'єднані як пульт 70 керуUS 5923363. вання входом, так і один з моніторів 40 внутрішНа Фіг.3 показаний переважний варіант здійснього відеотелефонного зв'язку. Дана схема занення пристрою з'єднання по інтермережі системи безпечує повну гнучкість керування терміналом моніторів внутрішнього відеотелефонного зв'язку з електронного консьєржа з пульта 70 керування множиною моніторів з терміналом електронного входом, будь-якого з моніторів 40 внутрішнього консьєржа, який має пульт 70 керування входом, відеотелефонного зв'язку або обох пристроїв, або який має телевізійну камеру 71, мікрофон 73, гучпередбачає використання окремих ліній передачі номовець 74, пристрій 75 відображення і клавіші даних, одна з яких за допомогою пристрою 110 вибору (не показані) для передачі і прийому інфосполучення з інтермережею зв'язує пульт 70 керурмаційного сигналу, датчик 60 команд і два селеквання входом і монітор 40 внутрішнього відеотетори S1 і S2 для обміну інформаційними сигналалефонного зв'язку, а інша - монітор 40 внутрішньоми з пультом 70 керування входом, при цьому го відеотелефонного зв'язку і термінал селектори S1 і S2 і пульт 70 керування входом є електронного консьєржа. частиною пристрою 120 керування входом, мноПоказані на Фіг.3 селектори S1 і S2 виконані у жину ліній 16 передачі для обміну інформаційними вигляді пари ручних селекторних перемикачів, сигналами між двома або більше моніторами 40 однак, аналогічно до селекторів S1 і S2 на Фіг.1 і 2, внутрішнього відеотелефонного зв'язку, позначеселектори S1 і S2 на Фіг.3 можуть являти собою ними позиціями 1, 2 і n, і датчиком 60 команд із будь-які добре відомі електронні аналогові або множиною входів і обміну інформаційними сигнацифрові перемикачі або матричні перемикачі, які лами між датчиком 60 команд і пультом 70 керушироко застосовують в різних корпусах lС. вання входом через селектори S1 і S2. Кожний з Аналогічно до пристрою 110 сполучення з інмоніторів 40 внутрішнього відеотелефонного зв'язтермережею (Фіг.1), у пристрій 110 (Фіг.3) сполуку має схему 44 відображення зображень і схему чення з інтермережею по лінії 18 зв'язку надходять 45 внутрішнього зв'язку для прийому і виведення інформаційні сигнали, які приводять у дію пристрій інформаційних сигналів. 110 сполучення з інтермережею, який по лінії 17А Аналогічно до показаного на Фіг.1 монітора 40 передачі команд встановлює з'єднання з термінавнутрішнього відеотелефонного зв'язку, кожен лом електронного консьєржа і по лінії 19 мережномонітор системи внутрішнього відеотелефонного го зв'язку обмінюється даними з терміналом елекзв'язку також має вхід для даних/сигналів тривоги тронного консьєржа. Лінія 19 мережного зв'язку для обробки даних і сигналів тривоги і відеовхід може являти собою будь-яку загальнодоступну для введення відеосигналів і передачі прийнятих або виділену жорстко змонтовану, волоконноданих, сигналів тривоги і відеосигналів по лінії 16 оптичну або безпровідну телефонну лінію. Може передачі. Датчик 60 команд отримує і декодує сигвикористовуватися добре відома лінія мережного нали тривоги, команд і керування, які передаються зв'язку, така як ТСР/lР (протокол керуванняперепо лінії 16 передачі, і по лінії 17 передачі команд дачею/ міжмережний протокол) або ATM (режим подає сигнал команди вибірності в селектори S1 і асинхронної передачі) або мережа Ethernet, або S2 і в пристрій 110 сполучення з інтермережею по лінія передачі даних, безпосередньо зв'язана з лінії 17А передачі команд. Проте, оскільки система постачальником доступу до інтермережі або терз множиною моніторів виводить велике число сигміналом електронного консьєржа. налів тривоги, сигналів команд і керуючих сигнаАналогічно до Фіг.1, терміналом електронного лів, схема 130 керування може мати мікропроцеконсьєржа керує людина-оператор або електронсор, який одночасно керує виконанням множини ний оператор, і він має засоби передачі мовної задач відповідно до даних, які надходять з датчика інформації, відеоінформації, керуючих даних, сиг60 команд по лінії 17В керування/передачі команд. налів тривоги і даних, включаючи загальні коди, 15 76998 16 дані й інформаційні сигнали, які відповідають ко17А передачі команд. Головний пристрій 101 керудам, даним і інформаційним сигналам, які викоривання подає команди й одночасно керує схемами стовують у системі внутрішнього відеотелефонно102 керування стояка 8 консьєржа, стояка 9 охого зв'язку. рони і блоку матричних селекторів SM по шині На Фіг.4 показана система моніторів внутріш101А вибірки відповідно до даних, які надходять у нього відеотелефонного зв'язку з множиною монінього з датчика 60 команд по лінії 17В керуванторів 40А внутрішнього відеотелефонного зв'язку, ня/передачі команд. аналогічна до системи, проілюстрованої на Фіг.3, Для керування кожним із селекторів з S1-1 по за винятком множини струмопідводів 14, розташоS1-n може використовуватися сигнал команд, який ваних між лініями 16 передачі і лініями 16А перенадходить з будь-якого з моніторів 40 внутрішньодачі, які зв'язують монітори 40А внутрішнього віго відеотелефонного зв'язку через датчик 60 кодеотелефонного зв'язку з струмопідводами 14. По манд і по лініях 17В передачі команд, або команлінії 16А передачі надходить стабілізований струм, да, яка надходить з термінала електронного який керує внутрішнім телевізійним зв'язком, а консьєржа через пристрій 110 сполучення з інтертакож зарядний струм для зарядки акумуляторних мережею і по лінії 18 зв'язку, або команда, яка батарей 49, від яких живляться схеми 44 відобранадходить з пульта керування входом у селектори ження зображень моніторів 40А внутрішнього віS1 і S1-n по шинах вибірки SL. У селектори з S1-1 деотелефонного зв'язку, які на відміну від монітопо S1-n може надійти команда встановити з'єдрів 40 внутрішнього відеотелефонного зв'язку не нання між кожним відповідним пультом 70 керупідключені до лінії живлення. вання входом і одним монітором 40 внутрішнього Струмопідвід 14, зарядка акумуляторної батавідеотелефонного зв'язку, при цьому інші монітори реї й інші деталі живлення монітора 40А внутріш40 внутрішнього відеотелефонного зв'язку можуть нього відеотелефонного зв'язку не описані в даній бути за допомогою селекторів SG, SC і S2 з'єднані заявці, оскільки вони докладно описані в патенті зі стояком 8 консьєржа, стояком 9 охорони і з терUS 5923363. міналом електронного консьєржа за допомогою На Фіг.5 показаний переважний варіант здійспристрою 110 сполучення з інтермережею. Пульт нення пристрою з'єднання по інтермережі системи 70 керування входом або стояк 8 консьєржа, або моніторів внутрішнього відеотелефонного зв'язку з стояк 9 охорони також можуть бути з'єднані з примножиною моніторів з терміналом електронного строєм 110 сполучення з інтермережею за допоконсьєржа, який має 1-n множину пультів 70 керумогою селекторів SC або SG, або селекторів з S1вання входом, кожний з яких має телевізійну ка1 по S1-n і селектора S2, або пульт 70 керування меру 71, мікрофон 73, гучномовець 74, пристрій 75 входом або стояк 8 консьєржа, або стояк 9 охоровідображення і клавіші вибору (не показані) для ни й один з моніторів 40 внутрішнього відеотелепередачі і прийому інформаційного сигналу. Вкафонного зв'язку можуть бути з'єднані з пристроєм заний пристрій також має стояк 8 консьєржа і стояк 110 сполучення з інтермережею. Дана схема за9 охорони, кожний з яких обладнаний монітором 5 безпечує повну гнучкість керування терміналом і пристроєм 6 внутрішнього зв'язку для виведення і електронного консьєржа з будь-якого пульта 70 прийому інформаційних сигналів і пристроєм 102 керування входом, стояків консьєржа і/або охорокерування для виведення і прийому команд вибірни і будь-якого з моніторів 40 внутрішнього відеоності і керування, а також датчик 60 команд і мнотелефонного зв'язку окремо або в сполученні, або жину селекторів SG, SC, S1-1 ~ S1-2, S1-n і S2, передбачає використання окремих ліній передачі об'єднаних у блок матричних селекторів SM для даних, одна з яких за допомогою пристрою 110 обміну інформаційними сигналами з пультами 70 сполучення з інтермережею зв'язує кожен пульт 70 керування входом, стояком 8 консьєржа, стояком 9 керування входом і монітор 40 внутрішнього відеоохорони і моніторами 40 внутрішнього відеотелетелефонного зв'язку, а інші - монітор 40 внутрішфонного зв'язку по множині ліній 16, 16-1, 16-2, 16нього відеотелефонного зв'язку і стояк 8 консьєрn, 16C, 16G і 18 передачі і через датчик 60 команд жа, стояк 9 охорони і термінал електронного із множиною входів, який служить для одержання консьєржа. командних сигналів з інформаційних сигналів, які Показані на Фіг.5 селектори SG, SC, S1-1 ~ S1проходять через датчик 60 команд. Кожний з моніn і S2 виконані у вигляді пари ручних селекторних торів 40 внутрішнього відеотелефонного зв'язку перемикачів, однак, аналогічно до селекторів S1 і має схему 44 відображення зображень і схему 45 S2 на Фіг.3, селектори, показані на Фіг.5, можуть внутрішнього зв'язку для прийому і виведення інявляти собою будь-який добре відомий масив реформаційних сигналів, при цьому, аналогічно до ле або електронні аналогові або цифрові перемимонітора 40 внутрішнього відеотелефонного зв'язкачі або матричні перемикачі, які широко застосоку на Фіг.1 або Фіг.3, кожен монітор системи внутвують в різних корпусах lС. рішнього зв'язку також має вхід для даних/сигналів Аналогічно до пристрою 110 сполучення з інтривоги для обробки даних і сигналів тривоги і термережею, показаному на Фіг.1 і Фіг.3, у привідеовхід для введення відеосигналів і передачі стрій 110 (Фіг.5) сполучення з інтермережею по прийнятих даних, сигналів тривоги і відеосигналів лінії 18 зв'язку надходять інформаційні сигнали, які по відповідній лінії 16 передачі. Датчик 60 команд приводять у дію пристрій 110 сполучення з інтеротримує і декодує сигнали тривоги, команд і керумережею, який по лінії 17А передачі команд вставання, які передаються по лініях 16 передачі, і по новлює з'єднання з терміналом електронного конлініях 17А передачі команд подає сигнал команди сьєржа і по лінії 19 мережного зв'язку обмінюється вибірності в головний пристрій 101 керування й у даними з терміналом електронного консьєржа. пристрій 110 сполучення з інтермережею по лініях Лінія 19 мережного зв'язку може являти собою 17 76998 18 будь-яку загальнодоступну або виділену жорстко торів 40А внутрішнього відеотелефонного зв'язку змонтовану, волоконно-оптичну або безпровідну надходить по лініях 16А передачі з струмопідвода телефонну лінію. Може використовуватися добре 14, аналогічного до струмопідводу 14, показаного відома лінія мережного зв'язку, така як TCP/IP на Фіг.4 і Фіг.6. Проте, очевидно, що замість пока(протокол керування передачею/міжмережний заного на Фіг.8 монітора 40А внутрішнього відеопротокол) або ATM (режим асинхронної передачі) телефонного зв'язку можуть використовуватися або мережа Ethernet, або лінія передачі даних, монітори 40 внутрішнього відеотелефонного зв'язбезпосередньо зв'язана з постачальником доступу ку, показані на Фіг.7, або показані на Фіг.7 монітори до інтермережі або терміналом електронного кон40 внутрішнього відеотелефонного зв'язку можуть сьєржа. бути замінені моніторами 40А внутрішнього відеоТерміналом електронного консьєржа, як це телефонного зв'язку і струмопідводами 14. Також описано вище, керує людина-оператор або електочевидно, що монітори 40 внутрішнього відеотеронний оператор, і він має засоби передачі мовної лефонного зв'язку і монітори 40А внутрішнього інформації, відеоінформації, керуючих даних, сигвідеотелефонного зв'язку можуть бути об'єднані в налів тривоги і даних, включаючи загальні коди, будь-якій із систем, показаних на Фіг.3, 4, 5, 6, 7 і дані й інформаційні сигнали, які відповідають ко8. Також очевидно, що n-число пристроїв 110 сподам, даним і інформаційним сигналам, які викорилучення з інтермережею, кожний з яких служить стовують у системі моніторів внутрішнього відеодля з'єднання одного монітора 40 або 40А внутрітелефонного зв'язку. шнього відеотелефонного зв'язку з терміналом На Фіг.6 показана система моніторів внутрішелектронного консьєржа по лінії 19 мережного нього відеотелефонного зв'язку з множиною монізв'язку, може використовуватися в сполученні з nторів 40А внутрішнього відеотелефонного зв'язку, числом пристроїв 110 сполучення з інтермережею, аналогічна до системи, показаної на Фіг.5, за винякожний з яких служить для з'єднання множини мотком множини струмопідводів 14, розташованих ніторів 40 внутрішнього відеотелефонного зв'язку між лініями 16 передачі і лініями 16А передачі, які і/або 40А і/або пультів керування входом і/або стозв'язують монітори 40А внутрішнього відеотелеяка консьєржа і/або охорони з терміналом електфонного зв'язку з струмопідводами 14. По лінії 16А ронного консьєржа по лінії 19W широкосмугової передачі надходить стабілізований струм, який мережі зв'язку. керує внутрішнім телевізійним зв'язком, а також Як показано на Фіг.9, монітор 40А внутрішньозарядний струм для зарядки акумуляторних батаго відеотелефонного зв'язку з'єднаний з лінією 16А рей 49, від яких живляться схеми 44 відображення передачі за допомогою схеми 49С подазображень моніторів 40А внутрішнього відеотелечі/виділення сигналу/постійного струму, що слуфонного зв'язку, які на відміну від моніторів 40 жить для виділення постійного струму з прийнятих внутрішнього відеотелефонного зв'язку не підклюсигналів. Схема 49С виділення складається з добчені до лінії живлення. В множину струмопідводів ре відомого конденсатора зв'язку, який служить 14 струму, ідентичних до струмопідводів, показадля комутації сигналів і виділення постійного них на Фіг.2 і Фіг.4, живлення надходить з головноструму зі схем обробки сигналів, і добре відомих го блоку 7 живлення. ВЧ-фільтрів, які служать для видалення сигналів з На Фіг.7 показана система моніторів внутрішпостійного струму. Схема подачі/виділення може нього відеотелефонного зв'язку з множиною монімати сигнальні трансформатори, які служать для торів 40А внутрішнього відеотелефонного зв'язку і одержання інформаційних сигналів з постійного множиною пультів 70 керування входом, аналогічструму, і ВЧ-уловлювачі, які служать для видаленна до системи, показаної на Фіг.5, за винятком ηня інформаційних сигналів з лінії постійного стручисла селекторів з S2-1 по S2-n, що додатково має му. Піддану фільтрації лінію постійного струму розширений матричний перемикач SM-X, і додатподають зі схеми 49С подачі/виділення в схему кового n-числа ліній з 18-1 по 18-n передачі, що 49В регулювання струму. Схема 49В регулювання зв'язує селектори з S2-1 по S2-n і пристрій 110 струму забезпечує подачу в схеми 45 внутрішньосполучення з інтермережею. Дана розширена го зв'язку стабілізованого струму через термінал схема дозволяє пристрою сполучення з інтерме48 і зарядного струму для зарядки нікель-кадмієвої режею встановлювати до n-числа з'єднань з терабо іншої акумуляторної батареї 49 через схему міналом електронного консьєржа по лінії 19W ши49А керування батареєю. Схема керування батарокосмугової мережі зв'язку, що забезпечує реєю також має перемикач для підключення батадвосторонню мультиплексну передачу множини реї до схеми телевізійного монітора через терміінформаційних сигналів. У той же час, на Фіг.8 понал 48А, за рахунок чого забезпечується робота казана система моніторів внутрішнього відеотемонітора. Подача стабілізованого струму і викорилефонного зв'язку, аналогічна до показаної на стання акумуляторної батареї докладно і вичерпно Фіг.7, за винятком η-числа пристроїв 110 сполуописані в патенті US 5923363. На відміну від цього, чення з інтермережею, у кожний з яких по лінії з роботу монітора 40 внутрішнього відеотелефонно18-1 по 18-n передачі надходить окремий інфорго зв'язку забезпечує джерело, живлення з якого маційний сигнал, при цьому кожен пристрій сполунадходить безпосередньо в термінали 48 і 48А, а чення з інтермережею окремо встановлює з'єдне стабілізований струм, який надходить по лінії нання з терміналом електронного консьєржа по 16 передачі; таким чином, у моніторі 40 внутрішлінії 19 мережного зв'язку. Множина терміналів нього відеотелефонного зв'язку не використовуелектронного консьєржа аналогічна до термінала ється схема 49В регулювання струму, схема 49А електронного консьєржа, описаного з посиланням керування батареєю, ділянка виділення постійного на Фіг.3 і Фіг.5. Живлення показаних на Фіг.8 моніструму/сигналу схеми 49С подачі/виділення сигна 19 76998 20 лу/постійного струму і батарея 49. задання кодів тривоги й інших кодів команд, які Схема 45 внутрішнього зв'язку моніторів 40 можуть приводитися в дію вручну або автоматично або 40А внутрішнього відеотелефонного зв'язку через периферійне устаткування тривожної сигнавключає схему 34 задання кодів, яка служить для лізації, таке як охоронна сигналізація, і клавіша задання кодів керування і команд, таких як відкривиклику термінала електронного консьєржа для вання дверного замка або виклик ліфта на певний приведення в дію термінала електронного консьєповерх, або вмикання-вимикання освітлення і/або ржа. Схема 72А задання кодів і генерування сигкоду керування селекторами S1, S2, з S1-1 по S2налів може являти собою інтегральну схему двоn, показаними, відповідно, на Фіг.1-8, або для витонального номеронабирача, яка виводить добре клику термінала електронного консьєржа. Показані відомі сигнали тонального набору, які використона Фіг.9 контакти 35 тривожної сигналізації схеми вуються в телефонних мережах, або інтегральну 45 внутрішнього зв'язку задають код команди трисхему, яка виводить послідовні сигнали, такі як воги при їх приведенні в дію вручну або автоматиRS422 або RS232, або сигнали протоколу мережі чно через периферійне устаткування тривожної Інтернет, такі як сигнали, які використовуються в сигналізації, таке як охоронна сигналізація. Схема TCP/IP (протокол керування переда45 внутрішнього зв'язку також має генератор 33 чею/міжмережний протокол, мережі Ethernet або кодових сигналів, який виводить сигнали керуванATM (режим асинхронної передачі). Із схеми 72А ня і кодові сигнали, такі як добре відомі сигнали задання кодів і генерування сигналів кодовані сигтонального набору, які використовуються в теленали керування, які складаються з одного або груфонних мережах, або такі добре відомі послідовні пи двотональних сигналів або послідовних сигнасигнали, як RS42 або RS232, і подає кодовані сиглів, надходять у схему 73В обробки/змішування нали керування, які складаються з двотональних звукового сигналу, який служить для змішування сигналів або послідовних сигналів, у процекодованих сигналів керування і звукових сигналів і сор/змішувач 32 сигналів, який служить для змішуподачі сигналів у лінію 16Е передачі і на селеквання кодованих сигналів керування і звукового тор S1. сигналу і/або відеосигналів, які надходять через Код виклику і встановлення з'єднання з термітермінал 46, і/або сигналу даних, який надходить налом електронного консьєржа може складатися з через термінал 47, і потім через схему 49С подадобре відомих телефонних номерів для виклику і чі/виділення сигналу/постійного струму подає зміприведення в дію термінала електронного консьєшані сигнали в лінію 16 передачі. Зі схеми 49С ржа по загальнодоступних телефонних лініях або подачі/виділення сигналу/постійного струму змізагальнодоступних лініях ISDN (цифрова мережа шані звукові сигнали надходять у добре відомий зв'язку з комплексними послугами), або являти конденсатор зв'язку або сигнальний трансформасобою код IP-код для звертання до термінала елетор. Для подачі змішаного сигналу в лінію 16А пектронного консьєржа через постачальника мережредачі або лінію 16 передачі також можуть викориних послуг, таких як послуг мережі Інтернет. Код стовуватися добре відомі схеми виклику і встановлення з'єднання з терміналом транзисторного/буферного підсилювача. електронного консьєржа може являти собою споГенератор 33 кодових сигналів схеми 45 внутлучення телефонного номера і IP-коду і може рішнього зв'язку може являти собою генератор включати пароль, наприклад, які використовуютьцифрових імпульсів для передачі цифрових імпуся в персональних ЕОМ і в мережі Інтернет. Як льсних сигналів, які відповідають вибраному коду, описано далі, схема 34 задання кодів, показана на при цьому процесор/змішувач 32 сигналів може фіг. 9, і схема 72А задання кодів, показана на виводити імпульсні сигнали, які змішуються із звуФіг.10, не повинні передавати остаточний виклик ковими сигналами, після чого змішані звукові сигдля встановлення з'єднання з терміналом електнали через схему 49С подачі/виділення сигнаронного консьєржа, оскільки такий остаточний вилу/постійного струму надходять у лінію в лінію 16А клик генерує пристрій 110 сполучення з інтермепередачі або лінію 16 передачі. Схема 45 внутрішрежею на основі кодового набору виклику нього зв'язку також включає мікрофонний підсиелектронного консьєржа, заданого схемами 34 або лювач 36, розташований між мікрофоном 36А і 72А задання кодів. змішувачем 32, екстрактор/процесор 38 сигналів, Показана на Фіг.10 схема 72А задання кодів і підсилювач 39 гучномовця, з'єднаний з гучномовгенерування сигналів може являти собою генерацем 39А, декодер 41, з'єднаний із драйвером 42 тор цифрових імпульсів для передачі цифрових функцій, і екстрактор/демодулятор 43 відеосигнаімпульсних сигналів, які відповідають вибраному лів, роль яких описана нижче. коду, при цьому процесор/змішувач 73В сигналів На Фіг.10 показано, що пульт 70 керування може генерувати імпульсні сигнали, які змішуютьвходом має схему 72А задання кодів і генерування ся із звуковими сигналами, після чого змішані звусигналів, яка задає коди керування і виводить сигкові сигнали надходять у лінію в лінію 16Е перенали керування, аналогічні до кодів, які виводить дачі. схема 34 задання кодів і схема 33 виведення коЕкстрактор/процесор 38 сигналів схеми 45 дових сигналів на Фіг.9, такі як приведення в дію (фіг. 9) отримує звуковий сигнал з інформаційних дзвоника або відкривання дверного замка, або сигналів і декодер 41 декодує коди керування, які виклик ліфта на певний поверх, або вмиканнянадходять з екстрактора/процесора 3 8 сигналів, і вимикання освітлення, клавіші 72 виклику для звепередає декодований сигнал коду драйверу 42 ртання до монітора внутрішнього відеотелефоннофункцій, який пускає в хід дзвоник виклику і схему го зв'язку певної квартири, схему 72В команд три44 відображення зображень телевізійного монітовоги і програмних команд і пам'ять команд для ра або включає/виключає освітлення або сигнал 21 76998 22 тривоги. Декодер 41 являє собою декодер інтеграляції для модуляції композитних відеосигналів на льної схеми двотональних або послідовних сигнанесучій частоті, на якій нижня границя частотного лів, який служить для декодування добре відомих діапазону модульованого відеосигналу знаходитьсигналів тонального набору, які використовуються ся над верхньою границею частотного діапазону у телефонних мережах, або вмісту послідовних звукових сигналів, що дозволяє подавати відеосисигналів, і направлення декодованих сигналів гнали в загальну лінію 16Е передачі, що викорисдрайверу 42 функцій. Драйвер 42 функцій складатовується для передачі звукових сигналів без пеється з електронних пристроїв перемиканрешкод для звукових сигналів. У переважному ня/запуску, таких як транзистори або мультиплекваріанті здійснення винаходу процесор/змішувач сери lС, або реле, або оптрони або інші добре 71А відеосигналів може додатково мати добре відомі пристрої перемикання/запуску. відому інтегральну схему перетворювача дифереЕкстрактор/процесор 38 сигналів отримує звунційованих сигналів для перетворення модульоковий сигнал з інформаційних сигналів за допомованих відеосигналів у сигнали, які відрізняються, і гою добре відомих фільтрів нижніх частот для подачі диференційованих сигналів у лінію 16Е пеодержання звукових сигналів з більш низькою часредачі і лінію 16 передачі інформаційних сигналів тотою з інформаційних сигналів, які надходять по через селектор S1 і струмопідвід 14, або процелінії 16D передачі інформаційних сигналів. Отрисор/змішувач 71А відеосигналів може мати добре мані звукові сигнали також надходять у підсилювідому схему стискання для дискретизації і стисвач 39 гучномовця і гучномовець 3 9А. Для посикання відеосигналів і подачі добре відомих стиснулення прийнятих звукових сигналів і звукових тих відеосигналів по лінії 16Е передачі у лінію 16 сигналів мікрофона в мікрофоні 36А, мікрофоннопередачі інформаційних сигналів через селектор му підсилювачі 36, гучномовці 39А і підсилювачі 39 S1. гучномовця використані добре відомі звукові комЕкстрактор/демодулятор і процесор 43 відеопоненти. З мікрофонного підсилювача 36 сигнали сигналів показаної на Фіг.9 схеми 45 внутрішнього мікрофона надходять у процесор/змішувач 32 сигзв'язку, отримує з лінії 16D частотно-модульовані налів, який подає змішані звукові і мікрофонні сигвідеосигнали або диференційовані сигнали, або нали по лінії 16D передачі інформаційних сигналів стиснуті відеосигнали за допомогою добре відомоу схему 49С подачі/виділення сигналу/постійного го смугового фільтра і демодулює отриманий віструму, з якої змішані звукові і мікрофонні сигнали деосигнал за допомогою добре відомих інтегральнадходять у лінію 16 передачі або лінію 16А перених схем і інших периферійних компонентів, дачі. необхідних для подачі демодульованого відеосигЯкщо кодовані сигнали керування, виведені налу в схеми 44 відображення зображень телевігенератором 33 кодових сигналів схеми 45, показійного монітора й одержання зображення відвідузаної на Фіг.9, або схеми 72А задання кодів і геневача на екрані. Схема 44 відображення зображень рування сигналів, показаної на Фіг.10, є послідовтелевізійного монітора приводиться в дію за допоними сигналами або цифровими сигналами, або могою драйвера 42 функцій на основі команди, що імпульсними сигналами, у декодері 41, показаному надходить у нього з декодера 41. на Фіг.9, і декодері 76, показаному на Фіг.10, викоЗ вищевикладеного також випливає, що інфористовується добре відомий смуговий фільтр, який рмаційні сигнали, які складаються з відеосигналу і служить для одержання цифрового сигналу або звукового сигналу, сигналів керування і сигналів імпульсних сигналів, і цифровий декодер для детривоги, по загальній лінії передачі надходять з кодування кодованих сигналів. пульта керування входом і/або пристрою керуванЗ вищевикладеного випливає, що двонаправня входом у монітор внутрішнього відеотелефонлені звукові сигнали, виведені показаними на ного зв'язку. Показаний на Фіг.9 процеФіг.10 пультами 70 керування входом, і звукові сор/змішувач 32 сигналів має схеми обробки сигнали, виведені монітором 40 або 40А внутрішвідеосигналів, аналогічні до схем описаного вище нього відеотелефонного зв'язку, одночасно з двоз посиланням на Фіг.10 процесора/змішувача 71А направленими сигналами керування і сигналами відеосигналів, а також схему цифрової обробки тривоги можуть поширюватися між пультом керусигналів даних, аналогічну до показаної на Фіг.10 вання входом і монітором внутрішнього відеотесхеми 73В обробки/змішування сигналів, за рахулефонного зв'язку по лінії 16 і/або 16А передачі, нок чого будь-які відеосигнали і сигнали даних, які по якій проходить стабілізований струм, який керує надходять у показані на Фіг.9 термінали 46 і 47, схемами 45 внутрішнього зв'язку монітора 40А відповідно, обробляються, змішуються і подаються внутрішнього відеотелефонного зв'язку, і струм в лінію 16 або 16А передачі через схему 49С позарядки, який заряджає акумуляторну батарею 49, дачі/виділення сигналу/постійного струму і лінію від якої живиться схема 44 відображення зобра16D передачі. жень монітора 40 або 40А внутрішнього відеотеЕкстрактор/процесор 77 відеосигналів, сигналефонного зв'язку, не створюючи перешкод для лів даних і звукових сигналів пульта керування інформаційних сигналів внаслідок витоку флуктуавходом подає отримані декодовані відеосигнали в ційного струму і/або викидів струму, які викликапоказану на Фіг.10 схему 75 телевізійного монітоються випадковим включенням монітора. ра/пристрою відображення даних аналогічно до Як показано на Фіг.10, з добре відомої телевітого, як показаний на Фіг.9 екстракзійної камери 71 композитні відеосигнали надхотор/демодулятор і процесор 43 відеосигналів подять у процесор/змішувач 71А відеосигналів. У дає відеосигнали в схему 44 відображення зобрапроцесорі/змішувачі відеосигналів використана жень телевізійного монітора. добре відома інтегральна схема частотної модуУ контролер 102 стояка 8 консьєржа і контро 23 76998 24 лер 102 стояка 9 охорони, показані на Фіг.5-8, мологічний до показаного на Фіг.9 декодера 41, а жуть надходити керуючі дані з головного контродекодований код по лінії 17В передачі команд налера 101 і блоку матричних селекторів SM, а в дходить з датчика команд у головний контролер контролер 101 і блок матричних селекторів SM або 101 або контролер 130, показані на Фіг.3-8 і Фіг.10, SM-X з контролера 102 можуть надходити сигнали і по шині 17 вибірки електронного консьєржа в секерування, які мають перевагу, і вибору селектора. лектор S1 або S10, або блок матричних селекторів Сигнал, який надходить із блоку матричних селекSM або SM-X, показані на Фіг.1-8 і Фіг.10. Головний торів SM або SM-X у контролер 101 або 102, місконтролер 101 або контролер 130 передають певні тить дані включення або вимикання, які повідомкоманди на пульт керування входом, такі як коляють співробітникам охорони і консьєржеві манду включення освітлення, включення цифровоінформацію про відвідувачів, гостей, тривогу і їх го пристрою 140 запису даних, звуку і/або відео статус. і/або виклик консьєржа, або співробітника охорони, Схема 6 внутрішнього зв'язку стояка 8 консьєабо приведення в дію будь-якої іншої функції сисржа і стояка 9 охорони аналогічні до показаної на теми. Паралельно по лінії 17В передачі команд Фіг.9 схеми 45 внутрішнього зв'язку монітора 40 через контролери 130 і 101 і по шині 101А або 17С або 40А внутрішнього відеотелефонного зв'язку, а або вибірки безпосередньо в селектор S1 або S10, схема 5 монітора може бути аналогічна також до або SM або SM-X надходить команда встановити показаної на Фіг.9 схеми 44 відображення зобраз'єднання селектора S1 або S10, або SC, або SG, жень телевізійного монітора або будь-якої іншої що відповідає прийнятій команді, з монітором 40 схем телевізійного монітора. Відповідно, стояк 8 або 40А внутрішнього відеотелефонного зв'язку, консьєржа або стояк 9 охорони можуть за допомоякий виводить команду включення. Команда встагою пристрою 110 сполучення з інтермережею новлення з'єднання монітора 40 або 40А внутрішобмінюватися звуковими сигналами, відеосигнанього відеотелефонного зв'язку з терміналом елелами, сигналами керування, сигналами даних або ктронного консьєржа по шині 17 вибірки термінала сигналами тривоги з будь-яким окремим монітоелектронного консьєржа надходить з датчика 60 ром 40 або 40А внутрішнього відеотелефонного команд у датчик S2 або датчики S2-1 - S2-n, і по зв'язку і/або будь-яким пультом 70 керування вхолінії 17А передачі команд у пристрій 110 сполудом і/або терміналом електронного консьєржа. чення з інтермережею. Така схема забезпечує консьєржеві або співробітПоказаний на Фіг.10 пристрій 110 сполучення з нику охорони можливість гнучкого зв'язку з кожним інтермережею має екстрактор/декодер 110А сигмешканцем або відвідувачем або у випадку надналів тривоги, сигналів даних, звукових сигналів і звичайної ситуації втрутитися в переговори відвівідеосигналів, який складається із схем, аналогічдувача і мешканцем і/або прямо або разом з будьних до схем процесора/змішувача 32 сигналів, яким з мешканців або відвідувачем, або з тим й генератора 33 кодових сигналів, екстрактоіншим зв'язатися з центром електронних консьєрра/процесора 38 сигналів, декодера 41 і екстракжів. тора, демодулятора і процесора 43 відеосигналів Сигнали головної схеми керування або контсхеми 45 внутрішнього зв'язку, за рахунок чого ролера 101, показаного на Фіг.5-8, і контролера екстрактор/декодер 110А пристрою 110 сполучен130, показаного на Фіг.3, 4 і 10, разом із сигналами ня з інтермережею здатний у двонаправленому керування і команд надходять з датчиків 60 корежимі отримувати, змішувати, декодувати і кодуманд. Датчик 60 команд має схему 60А екстрактовати звукові сигнали, відеосигнали, сигнали тривора/декодера коду команд і драйвера/комунікатора ги, сигнали керування і сигнали даних для двонапкоманд із множиною входів 1, 2 і до n, кожний з равленої передачі інформаційних сигналів через яких з'єднаний з однією з ліній 16 передачі 1, 2-n селектор S2 і по лінії 18 передачі аналогічно до для прийому інформаційних сигналів. Ділянка екстого, як це роблять монітори 40 або 40А внутріштрактора/декодера схеми може мати n-множину нього відеотелефонного зв'язку і/або пульти 70 схем, кожна з яких включає екстрактор/процесор керування входом, або стояк 8 консьєржа, або сигналу і декодер, аналогічний до екстрактостояк 9 охорони. Екстрактор/декодер 110А сигнара/процесора 38 сигналів і декодера 41, показаних лів тривоги, сигналів даних, звукових сигналів і на Фіг.9. Для зменшення числа схем екстрактовідеосигналів по лінії 110В внутрішньомережної ра/процесора і декодера сигналів, лінії 16 можуть передачі також приймає і передає звукові сигнали, бути через схему розгортки, яка послідовно сканує відеосигнали, сигнали тривоги, сигнали керування лінії передачі одна за одною у повторюваному і сигнали даних аналогічно до вхідних сигналів, які замкнутому циклі, з'єднані із загальною схемою надходять у процесор або змішувач 32 сигналів, одержання сигналів і використовуватися для поспоказаний на Фіг.9, або аналогічно до вихідних лідовної подачі інформаційних сигналів на вхід сигналів, які надходять з екстрактора/процесора загальної схеми екстрактора/процесора сигналів, 38 сигналів і екстрактора, демодулятора і процеяка аналогічна до схеми, показаної на Фіг.9, або сора 43 відеосигналів, показаних на Фіг.9. певне число ліній 16 може бути окремо скановано Підключений до лінії 110В внутрішньомережпевним n-числом сканерів, при цьому з кожного ної передачі інтермережний/мережний комунікатор виходу сканера інформаційні сигнали надходять у 110C може являти собою добре відому персонаn-число схем екстрактора/процесора сигналів, льну ЕОМ, портативну персональну ЕОМ, кишенькожна з яких аналогічна до показаної на Фіг.9 схековий комп'ютер або запрограмований за технічми 38, яка служить для виведення отриманого ними умовами замовника сигналу. інтермережний/мережний комунікатор, здатний Отримані сигнали надходять у декодер, анаприймати кодовий сигнал керування по лінії 17А 25 76998 26 передачі команд або через екстрактор/декодер з'єднана з монітором 40 або 40А внутрішнього 110А сигналів тривоги, сигналів даних, звукових відеотелефонного зв'язку, включена, вона може сигналів і відеосигналів і обробляти погоджені звузаписувати зображення і/або повідомлення, які кові сигнали, відеосигнали, сигнали даних, сигнали надходять із квартири. тривоги і сигнали керування і виводити сигнал виОскільки дані й інформація, які стосуються клику термінала електронного консьєржа по лінії мешканця, положення системи, і інша інформація, 19 мережного зв'язку. Залежно від смуги пропусможуть зберігатися в запам'ятовуючій схемі, такій кання лінії 19 мережного зв'язку і швидкодії персояк показана на Фіг.10 запам'ятовуюча схема 72С нальної ЕОМ або запрограмованого за технічними команд, інформація і дані можуть автоматично умовами замовника інтермережного/мережного передаватися в термінал електронного консьєржа, комунікатора 110C, пристрій 110 сполучення з іна на екрані дисплея, який знаходиться перед опетермережею може мати n-число схем 110А екстратором термінала електронного консьєржа, може рактора/декодера сигналів тривоги, сигналів давідображатися всі необхідна інформація, така як них, звукових сигналів і відеосигналів для обробки ім'я, адреса або навіть номер кредитної карти осоокремо або одночасно n-числа викликів електронби, яка викликає, якщо такий номер зберігається в ного консьєржа, адресованих одному або множині системі. Таким чином, оператор термінала електтерміналів електронного консьєржа, шляхом узгоронного консьєржа здатний виконувати множину дження мовних (звукових) сигналів, сигналів зозадач, включаючи задачу відповідати відвідувачам бражень (відеосигналів), сигналів даних, сигналів або реагувати на деякі виклики, на які з якихось тривоги і сигналів керування одного або множини причинами не були дані відповіді деякими мешкамоніторів внутрішнього відеотелефонного зв'язку нцями. і/або пультів керування входом, і/або стояків конОператор термінала електронного консьєржа сьєржа й охорони системи моніторів внутрішнього може передавати сигнали керування, такі як сигвідеотелефонного зв'язку. нал відкривання дверей, вмикання-вимикання Оскільки гучномовець 39А і мікрофон 36А освітлення, виклику ліфта на певний поверх і тому (Фіг.9), і гучномовець 74 і мікрофон 73 (Фіг.10), подібні. Крім цього, оператор термінала електронможуть бути виконані у вигляді слухавки, яка заного консьєржа може надавати такі послуги, як стосовується в телефонних апаратах, а клавіші придбання квитків на видовищні заходи, виклик задання коду схеми 34 задання кодів (Фіг.9) і клалікаря або швидкої допомоги, виклик персоналу віші 72 виклику (Фіг.10) можуть бути виконані у ремонтних служб, наприклад, електрика, водопровигляді сенсорних клавіш екрана (схеми відобравідника або маляра тощо, а також здійснювати ження зображень) 44 монітора (Фіг.9) або припокупки, включаючи доставку бакалійних товарів із строю 75 відображення (Фіг.10), очевидно, що споприлеглого супермаркету або підприємства мережі сіб і пристрій з'єднання системи моніторів швидкого обслуговування, і надавати множину внутрішнього відеотелефонного зв'язку за даним інших послуг на прохання мешканців, відвідувачів винаходом дозволяють зручно і просто здійснюваабо консьєржа або охоронця будинку. ти виклик термінала електронного консьєржа проДля ефективного надання різноманітних посстим дотиком до клавіші сенсорного екрана монілуг оператор термінала електронного консьєржа тора внутрішнього відеотелефонного зв'язку, а може створювати меню і каталоги послуг або також забезпечують простий голосовий зв'язок з прейскуранти, які виводяться на екран (схему вітерміналом електронного консьєржа за допомогою дображення зображень) 44 монітора 40 або 40А слухавки внутрішнього зв'язку. внутрішнього відеотелефонного зв'язку і/або на Один або множина терміналів 129 електронномонітори 5 стояків консьєржа або охорони, або на го консьєржа, показаних на Фіг.1-8 і Фіг.10, з'єднані схему 75 телевізійного монітора/пристрою відоз лінією 19 або 19W мережного зв'язку по мережі браження даних, показану на Фіг.10. 119 зв'язку, яка може являти собою виділену меУ способі і пристрої з'єднання системи моніторежу або добре відому загальнодоступну мережу, рів внутрішнього відеотелефонного зв'язку з тертаку як ISDN (цифрова мережа зв'язку з комплексміналом електронного консьєржа, показаних на ними послугами) або мережа Інтернет, або загаФіг.1-8, живлення на монітори внутрішнього відеольнодоступну телефонну мережу. телефонного зв'язку може надходити по їх відповіОператори термінала електронного консьєржа дних лініях передачі або безпосередньо по лінії можуть мати слухавки або головні гарнітури для живлення, при цьому монітори за допомогою просголосового зв'язку з відвідувачами, які викликають того пристрою можуть бути в довільно вибраному мешканців через пульт 70 керування входом у бусполученні з'єднані з пультом керування входом динок, або безпосередньо з мешканцями через або пристроєм керування входом, або консьєрвстановлений у квартирі монітор 40 або 40А внутжем, або співробітником охорони, або терміналом рішнього відеотелефонного зв'язку, або з консьєрелектронного консьєржа, за рахунок чого один, жем або співробітником охорони, або відвідувадва або будь-яке число пультів керування входом чем, мешканцем і/або консьєржем і співробітником може бути з'єднане з множиною довільно вибраохорони в якому-небудь сполученні. них моніторів внутрішнього відеотелефонного Термінал електронного консьєржа може бути зв'язку по лініях передачі, підведених до моніторів додатково оснащений моніторами для спостеревнутрішнього відеотелефонного зв'язку, і за допоження за відвідувачами і/або цифровим відео- і могою струмопідводів, а інші пульти керування звукозаписним пристроєм, або відеомагнітофоном входом і/або монітор внутрішнього відеотелефондля запису зображень відвідувачів і/або мовних ного зв'язку, і/або консьєрж або співробітник охоповідомлень, а тих випадках, коли відеокамера, рони можуть бути з'єднані з терміналом електрон 27 76998 28 ного консьєржа по інтермережі. плює всі зміни і модифікації описаного прикладу Очевидно, що вищевикладене є лише описом здійснення винаходу, які не виходять за межі суті й переважного варіанта здійснення винаходу й охообсягу винаходу. 29 76998 30 31 76998 32 33 76998 34 35 76998 36 37 76998 38 39 Комп’ютерна верстка О. Гапоненко 76998 Підписне 40 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
