Аерозольний аспіратор (варіанти) і спосіб всмоктування аерозолю
Номер патенту: 93563
Опубліковано: 25.02.2011
Автори: Катаяма Казухіко, Ямада Манабу, Сасакі Хіросі, Ядзіма Моріо
Формула / Реферат
1. Аерозольний аспіратор, який включає корпус з мундштуком, що включає впускний отвір для зовнішнього повітря, відкритий на його зовнішній поверхні, генеруючий пристрій, розміщений всередині корпусу, для формування аерозолю, при цьому генеруючий пристрій включає канал формування аерозолю, який проходить від впускного отвору для зовнішнього повітря до мундштука і має місце розподілу і розпилювальну поверхню в своїй середній частині, живильний насос, що має розчинову камеру, яка містить розчин, перетворюваний в аерозоль, для подачі розчину з розчинової камери в місце розподілу в фіксованій кількості кожного разу, коли приводиться в дію живильний насос, і розпилювальне пристосування для розпилення розчину, підведеного в місце розподілу біля розпилювальної поверхні, при цьому канал формування аерозолю являє собою трубчастий канал, а розпилювальне пристосування включає нагрівник, розміщений нижче запотоком відносно місця розподілу і вище за потоком відносно мундштука, при цьому нагрівник має нагрівальну поверхню, яка служить як розпилювальна поверхня.
2. Аерозольний аспіратор за п. 1, який відрізняється тим, що нагрівник є трубчастим за формою і формує частину каналу формування аерозолю.
3. Аерозольний аспіратор за п. 2, який відрізняється тим, що живильний насос являє собою шприцевий насос, і генеруючий пристрій далі включає рідинний канал, який з'єднує шприцевий насос і канал формування аерозолю в місці розподілу так, що канал формування аерозолю закупорюється розчином, поданим з шприцевого насоса в місце розподілу.
4. Аерозольний аспіратор за п. 3, який відрізняється тим, що включає вимикач для приведення вдію нагрівника перед приведенням в дію шприцевого насоса.
5. Аерозольний аспіратор за п. 4, який відрізняється тим, що генеруючий пристрій включає натискну клавішу з ручним керуванням для приведення в дію шприцевого насоса.
6. Аерозольний аспіратор за п. 4, який відрізняється тим, що генеруючий пристрій включає виконавчий механізм для приведення в дію шприцевого насоса і датчик детектування всмоктування для виявлення всмоктування повітря в канал формування аерозолю за допомогою мундштука і приведення в дію виконавчого механізму.
7. Аерозольний аспіратор за п. 1, який відрізняється тим, що місце розподілу утворене на розпилювальній поверхні розпилювального пристосування, і генеруючий пристрій далі включає
поглинаючий елемент, розташований на випускному отворі живильного насоса, для тимчасового поглинання розчину, виведеного з розчинової камери, при цьому випускний отвір розташований поза місцем розподілу на заданій відстані, і подавальний пристрій для подачі розчину, що міститься в поглинаючому елементі, в місце розподілу на розпилювальній поверхні.

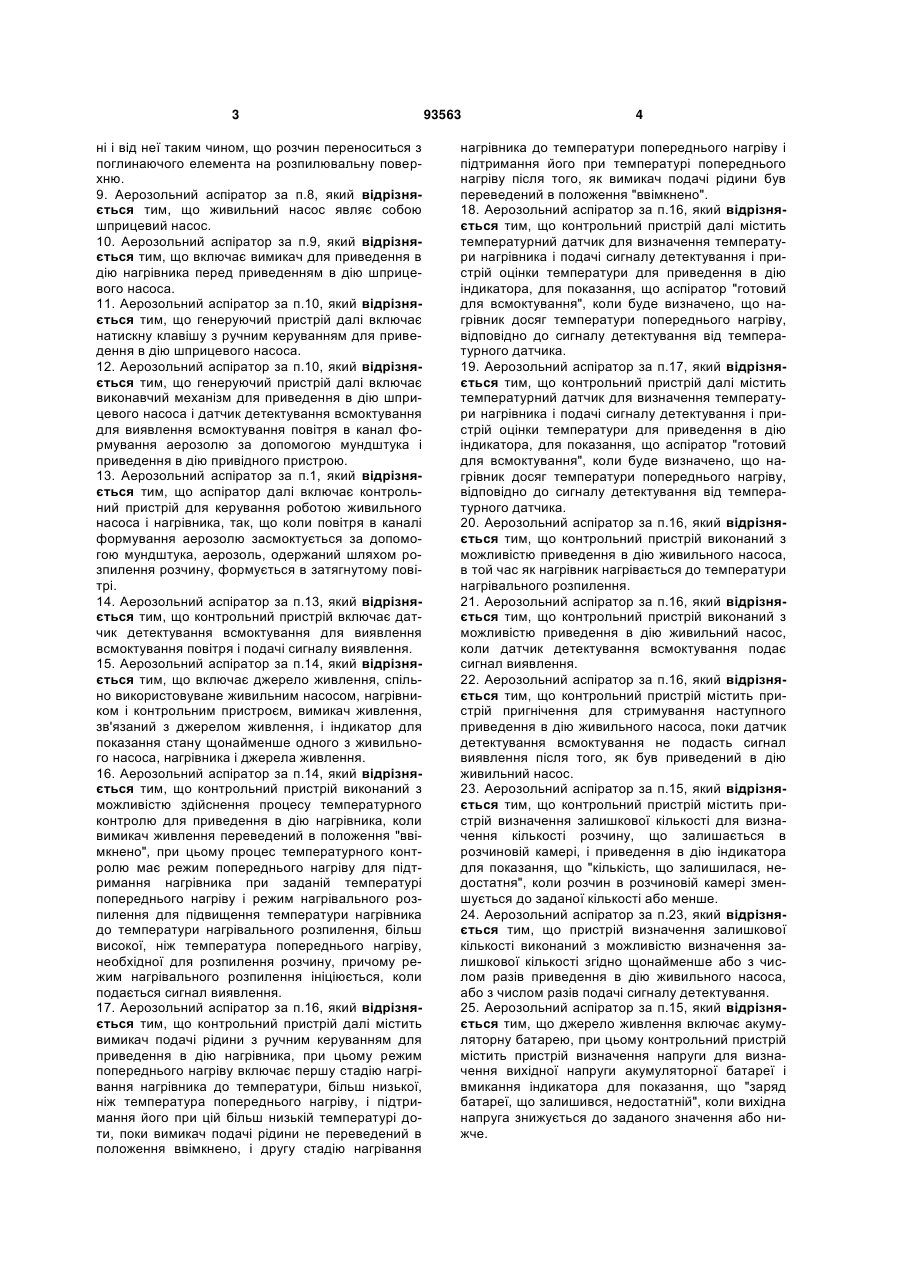

8. Аерозольний аспіратор за п. 1, який відрізняється тим, що подавальний пристрій включає привідний пристрій для просування уперед і відведення назад поглинаючого елемента разом з живильним насосом у бік до розпилювальної поверхні і від неї таким чином, що розчин переноситься з поглинаючого елемента на розпилювальну поверхню.
9. Аерозольний аспіратор за п. 8, який відрізняється тим, що живильний насос являє собою шприцевий насос.
10. Аерозольний аспіратор за п. 9, який відрізняється тим, що включає вимикач для приведення в дію нагрівника перед приведенням в дію шприцевого насоса.
11. Аерозольний аспіратор за п. 10, який відрізняється тим, що генеруючий пристрій далі включає натискну клавішу з ручним керуванням для приведення в дію шприцевого насоса.
12. Аерозольний аспіратор за п. 10, який відрізняється тим, що генеруючий пристрій далі включає виконавчий механізм для приведення в дію шприцевого насоса і датчик детектування всмоктування для виявлення всмоктування повітря в канал формування аерозолю за допомогою мундштука і приведення в дію привідного пристрою.
13. Аерозольний аспіратор за п. 1, який відрізняється тим, що аспіратор далі включає контрольний пристрій для керування роботою живильного насоса і нагрівника, так, що коли повітря в каналі формування аерозолю засмоктується за допомогою мундштука, аерозоль, одержаний шляхом розпилення розчину, формується в затягнутому повітрі.
14. Аерозольний аспіратор за п. 13, який відрізняється тим, що контрольний пристрій включає датчик детектування всмоктування для виявлення всмоктування повітря і подачі сигналу виявлення.
15. Аерозольний аспіратор за п. 14, який відрізняється тим, що включає джерело живлення, спільно використовуване живильним насосом, нагрівником і контрольним пристроєм, вимикач живлення, зв'язаний з джерелом живлення, і індикатор для показання стану щонайменше одного з живильного насоса, нагрівника і джерела живлення.
16. Аерозольний аспіратор за п. 14, який відрізняється тим, що контрольний пристрій виконаний з можливістю здійснення процесу температурного контролю для приведення в дію нагрівника, коли вимикач живлення переведений в положення "ввімкнено", при цьому процес температурного контролю має режим попереднього нагріву для підтримання нагрівника при заданій температурі попереднього нагріву і режим нагрівального розпилення для підвищення температури нагрівника до температури нагрівального розпилення, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину, причому режим нагрівального розпилення ініціюється, коли подається сигнал виявлення.
17. Аерозольний аспіратор за п. 16, який відрізняється тим, що контрольний пристрій далі містить вимикач подачі рідини з ручним керуванням для приведення в дію нагрівника, при цьому режим попереднього нагріву включає першу стадію нагрівання нагрівника до температури, більш низької, ніж температура попереднього нагріву, і підтримання його при цій більш низькій температурі доти, поки вимикач подачі рідини не переведений в положення ввімкнено, і другу стадію нагрівання нагрівника до температури попереднього нагріву і підтримання його при температурі попереднього нагріву після того, як вимикач подачі рідини був переведений в положення "ввімкнено".
18. Аерозольний аспіратор за п. 16, який відрізняється тим, що контрольний пристрій далі містить температурний датчик для визначення температури нагрівника і подачі сигналу детектування і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор "готовий для всмоктування", коли буде визначено, що нагрівник досяг температури попереднього нагріву, відповідно до сигналу детектування від температурного датчика.
19. Аерозольний аспіратор за п. 17, який відрізняється тим, що контрольний пристрій далі містить температурний датчик для визначення температури нагрівника і подачі сигналу детектування і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор "готовий для всмоктування", коли буде визначено, що нагрівник досяг температури попереднього нагріву, відповідно до сигналу детектування від температурного датчика.
20. Аерозольний аспіратор за п. 16, який відрізняється тим, що контрольний пристрій виконаний з можливістю приведення в дію живильного насоса, в той час як нагрівник нагрівається до температури нагрівального розпилення.
21. Аерозольний аспіратор за п. 16, який відрізняється тим, що контрольний пристрій виконаний з можливістю приведення в дію живильний насос, коли датчик детектування всмоктування подає сигнал виявлення.
22. Аерозольний аспіратор за п. 16, який відрізняється тим, що контрольний пристрій містить пристрій пригнічення для стримування наступного приведення в дію живильного насоса, поки датчик детектування всмоктування не подасть сигнал виявлення після того, як був приведений в дію живильний насос.
23. Аерозольний аспіратор за п. 15, який відрізняється тим, що контрольний пристрій містить пристрій визначення залишкової кількості для визначення кількості розчину, що залишається в розчиновій камері, і приведення в дію індикатора для показання, що "кількість, що залишилася, недостатня", коли розчин в розчиновій камері зменшується до заданої кількості або менше.
24. Аерозольний аспіратор за п. 23, який відрізняється тим, що пристрій визначення залишкової кількості виконаний з можливістю визначення залишкової кількості згідно щонайменше або з числом разів приведення в дію живильного насоса, або з числом разів подачі сигналу детектування.
25. Аерозольний аспіратор за п. 15, який відрізняється тим, що джерело живлення включає акумуляторну батарею, при цьому контрольний пристрій містить пристрій визначення напруги для визначення вихідної напруги акумуляторної батареї і вмикання індикатора для показання, що "заряд батареї, що залишився, недостатній", коли вихідна напруга знижується до заданого значення або нижче.

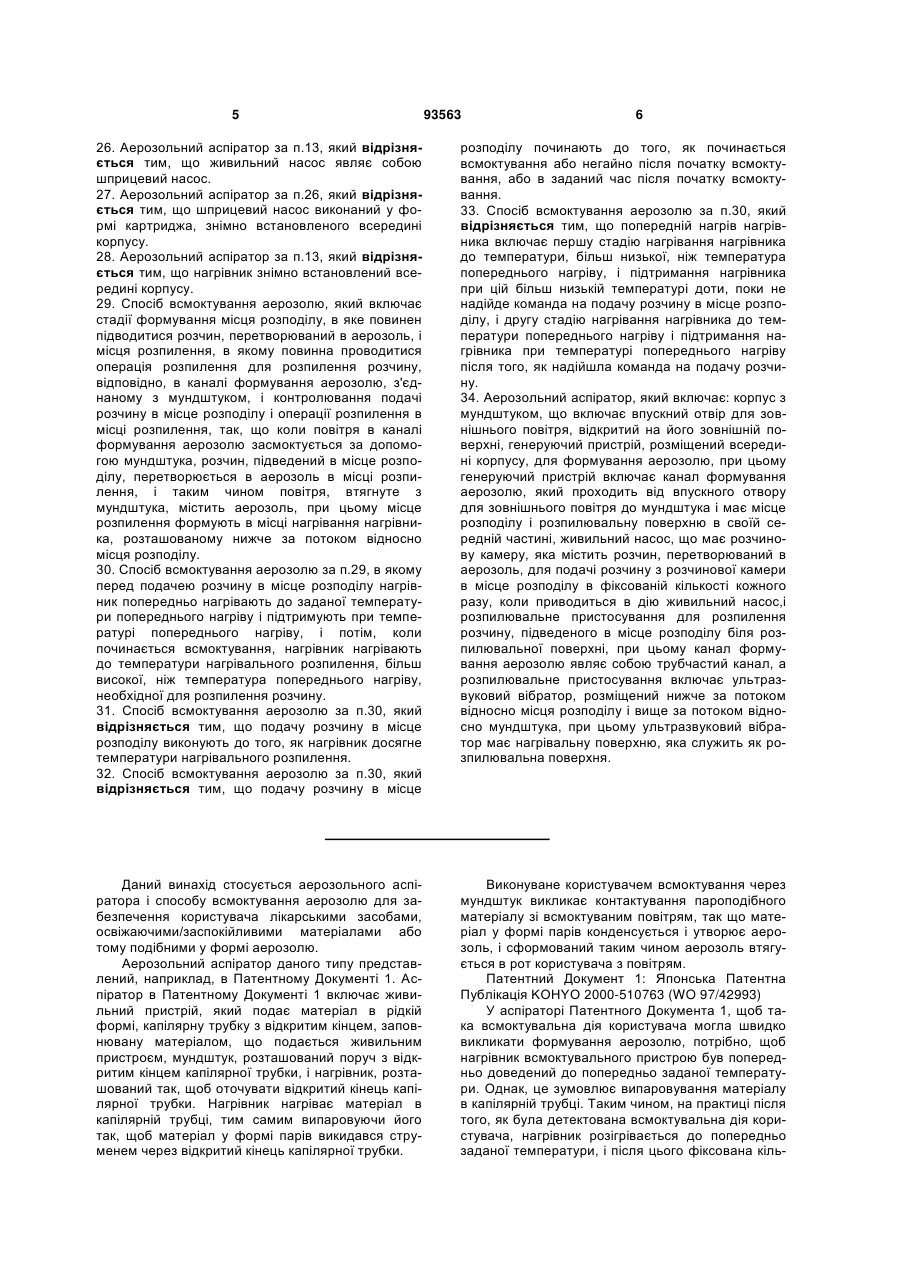

26. Аерозольний аспіратор за п. 13, який відрізняється тим, що живильний насос являє собою шприцевий насос.
27. Аерозольний аспіратор за п. 26, який відрізняється тим, що шприцевий насос виконаний у формі картриджа, знімно встановленого всередині корпусу.
28. Аерозольний аспіратор за п. 13, який відрізняється тим, що нагрівник знімно встановлений всередині корпусу.
29. Спосіб всмоктування аерозолю, який включає стадії формування місця розподілу, в яке повинен підводитися розчин, перетворюваний в аерозоль, і місця розпилення, в якому повинна проводитися операція розпилення для розпилення розчину, відповідно, в каналі формування аерозолю, з'єднаному з мундштуком, і контролювання подачі розчину в місце розподілу і операції розпилення в місці розпилення, так, що коли повітря в каналі формування аерозолю засмоктується за допомогою мундштука, розчин, підведений в місце розподілу, перетворюється в аерозоль в місці розпилення, і таким чином повітря, втягнуте з мундштука, містить аерозоль, при цьому місце розпилення формують в місці нагрівання нагрівника, розташованому нижче за потоком відносно місця розподілу.
30. Спосіб всмоктування аерозолю за п. 29, в якому перед подачею розчину в місце розподілу нагрівник попередньо нагрівають до заданої температури попереднього нагріву і підтримують при температурі попереднього нагріву, і потім, коли починається всмоктування, нагрівник нагрівають до температури нагрівального розпилення, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину.
31. Спосіб всмоктування аерозолю за п. 30, який відрізняється тим, що подачу розчину в місце розподілу виконують до того, як нагрівник досягне температури нагрівального розпилення.
32. Спосіб всмоктування аерозолю за п. 30, який відрізняється тим, що подачу розчину в місце розподілу починають до того, як починається всмоктування або негайно після початку всмоктування, або в заданий час після початку всмоктування.
33. Спосіб всмоктування аерозолю за п. 30, який відрізняється тим, що попередній нагрів нагрівника включає першу стадію нагрівання нагрівника до температури, більш низької, ніж температура попереднього нагріву, і підтримання нагрівника при цій більш низькій температурі доти, поки не надійде команда на подачу розчину в місце розподілу, і другу стадію нагрівання нагрівника до температури попереднього нагріву і підтримання нагрівника при температурі попереднього нагріву після того, як надійшла команда на подачу розчину.
34. Аерозольний аспіратор, який включає: корпус з мундштуком, що включає впускний отвір для зовнішнього повітря, відкритий на його зовнішній поверхні, генеруючий пристрій, розміщений всередині корпусу, для формування аерозолю, при цьому генеруючий пристрій включає канал формування аерозолю, який проходить від впускного отвору для зовнішнього повітря до мундштука і має місце розподілу і розпилювальну поверхню в своїй середній частині, живильний насос, що має розчинову камеру, яка містить розчин, перетворюваний в аерозоль, для подачі розчину з розчинової камери в місце розподілу в фіксованій кількості кожного разу, коли приводиться в дію живильний насос,і розпилювальне пристосування для розпилення розчину, підведеного в місце розподілу біля розпилювальної поверхні, при цьому канал формування аерозолю являє собою трубчастий канал, а розпилювальне пристосування включає ультразвуковий вібратор, розміщений нижче за потоком відносно місця розподілу і вище за потоком відносно мундштука, при цьому ультразвуковий вібратор має нагрівальну поверхню, яка служить як розпилювальна поверхня.
Текст

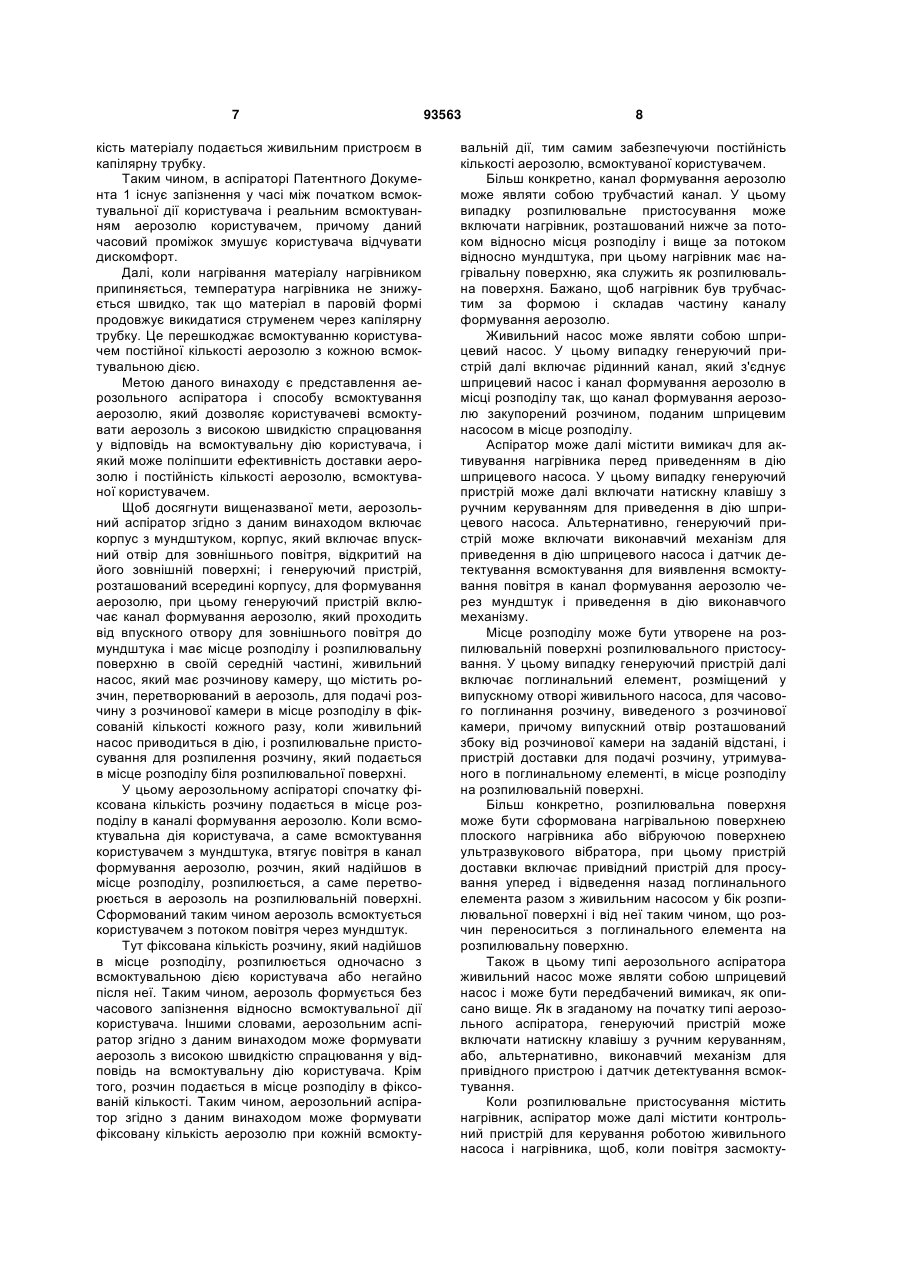

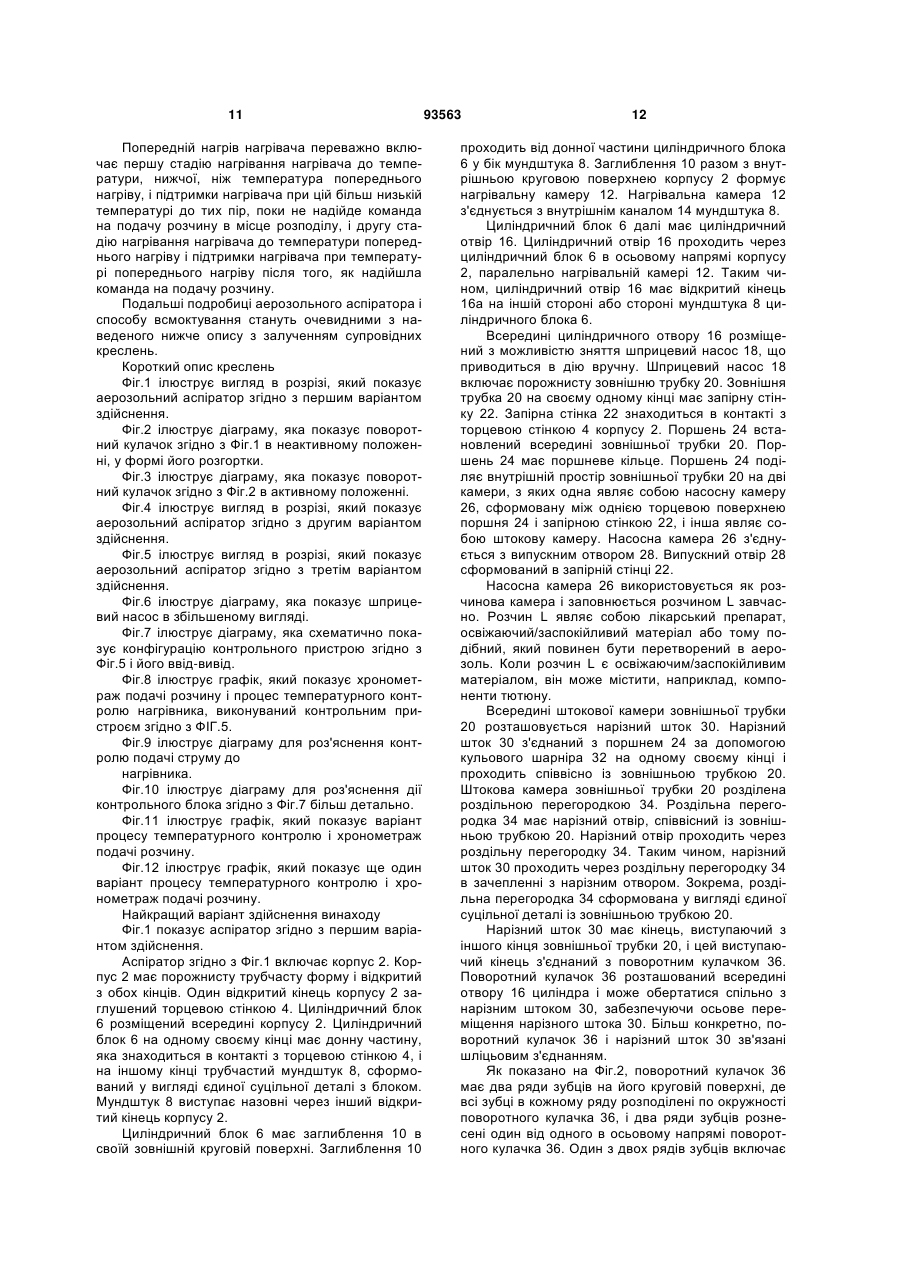

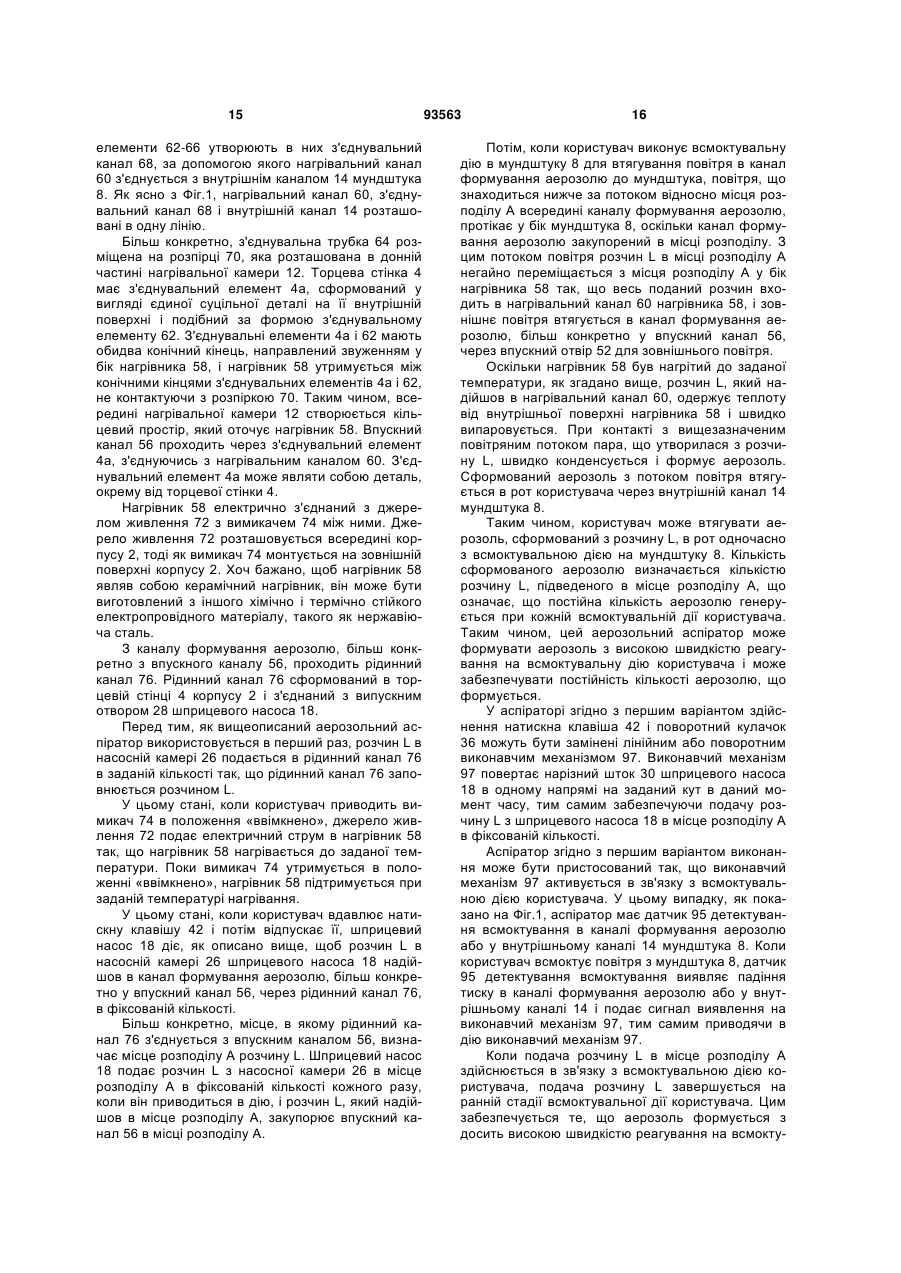

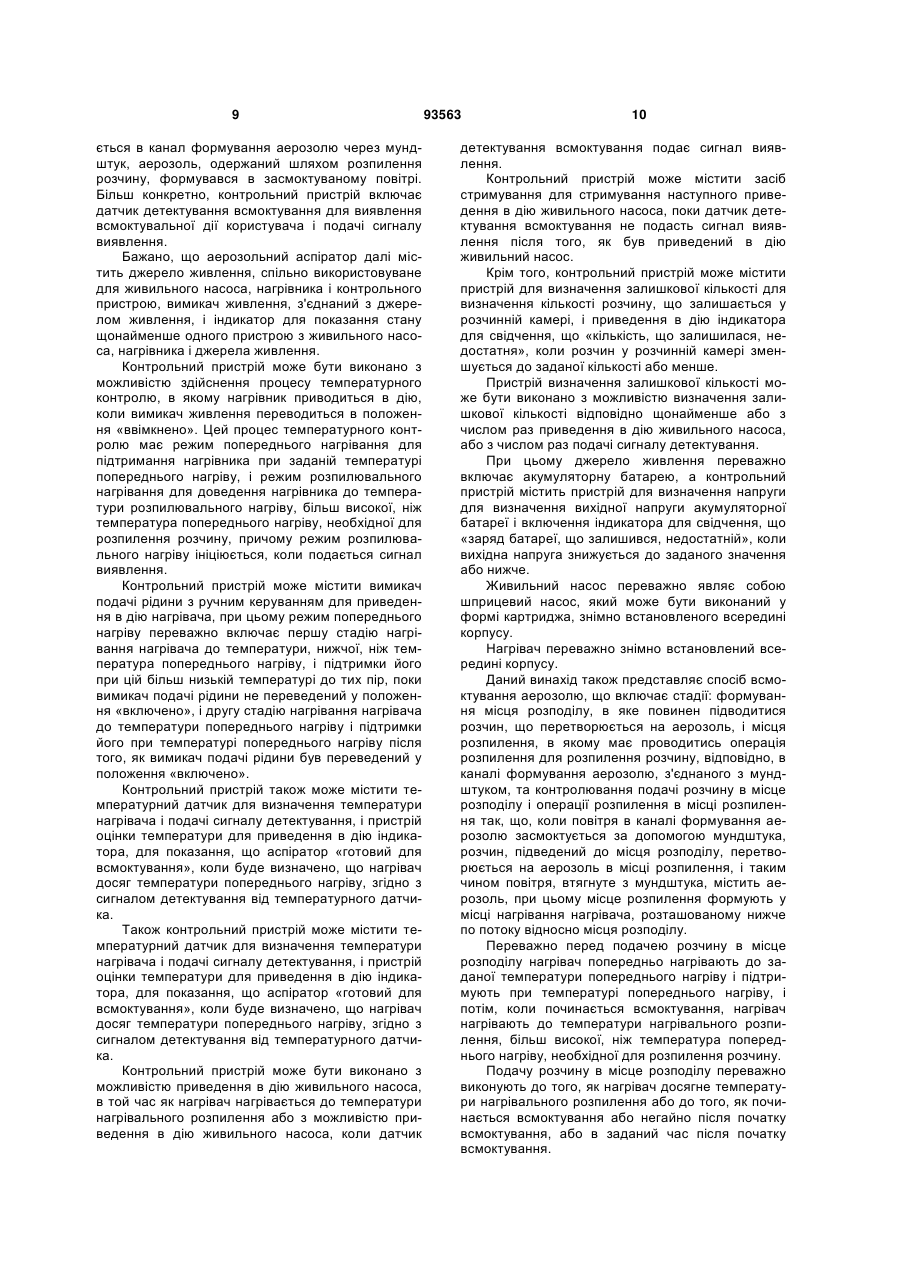

1. Аерозольний аспіратор, який включає корпус з мундштуком, що включає впускний отвір для зовнішнього повітря, відкритий на його зовнішній поверхні, генеруючий пристрій, розміщений всередині корпусу, для формування аерозолю, при цьому генеруючий пристрій включає канал формування аерозолю, який проходить від впускного отвору для зовнішнього повітря до мундштука і має місце розподілу і розпилювальну поверхню в своїй середній частині, живильний насос, що має розчинову камеру, яка містить розчин, перетворюваний в аерозоль, для подачі розчину з розчинової камери в місце розподілу в фіксованій кількості кожного разу, коли приводиться в дію живильний насос, і розпилювальне пристосування для розпилення розчину, підведеного в місце розподілу біля розпилювальної поверхні, при цьому канал формування аерозолю являє собою трубчастий канал, а розпилювальне пристосування включає нагрівник, розміщений нижче за потоком відносно місця розподілу і вище за потоком відносно мундштука, при цьому нагрівник має нагрівальну поверхню, яка служить як розпилювальна поверхня. 2 (19) 1 3 ні і від неї таким чином, що розчин переноситься з поглинаючого елемента на розпилювальну поверхню. 9. Аерозольний аспіратор за п.8, який відрізняється тим, що живильний насос являє собою шприцевий насос. 10. Аерозольний аспіратор за п.9, який відрізняється тим, що включає вимикач для приведення в дію нагрівника перед приведенням в дію шприцевого насоса. 11. Аерозольний аспіратор за п.10, який відрізняється тим, що генеруючий пристрій далі включає натискну клавішу з ручним керуванням для приведення в дію шприцевого насоса. 12. Аерозольний аспіратор за п.10, який відрізняється тим, що генеруючий пристрій далі включає виконавчий механізм для приведення в дію шприцевого насоса і датчик детектування всмоктування для виявлення всмоктування повітря в канал формування аерозолю за допомогою мундштука і приведення в дію привідного пристрою. 13. Аерозольний аспіратор за п.1, який відрізняється тим, що аспіратор далі включає контрольний пристрій для керування роботою живильного насоса і нагрівника, так, що коли повітря в каналі формування аерозолю засмоктується за допомогою мундштука, аерозоль, одержаний шляхом розпилення розчину, формується в затягнутому повітрі. 14. Аерозольний аспіратор за п.13, який відрізняється тим, що контрольний пристрій включає датчик детектування всмоктування для виявлення всмоктування повітря і подачі сигналу виявлення. 15. Аерозольний аспіратор за п.14, який відрізняється тим, що включає джерело живлення, спільно використовуване живильним насосом, нагрівником і контрольним пристроєм, вимикач живлення, зв'язаний з джерелом живлення, і індикатор для показання стану щонайменше одного з живильного насоса, нагрівника і джерела живлення. 16. Аерозольний аспіратор за п.14, який відрізняється тим, що контрольний пристрій виконаний з можливістю здійснення процесу температурного контролю для приведення в дію нагрівника, коли вимикач живлення переведений в положення "ввімкнено", при цьому процес температурного контролю має режим попереднього нагріву для підтримання нагрівника при заданій температурі попереднього нагріву і режим нагрівального розпилення для підвищення температури нагрівника до температури нагрівального розпилення, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину, причому режим нагрівального розпилення ініціюється, коли подається сигнал виявлення. 17. Аерозольний аспіратор за п.16, який відрізняється тим, що контрольний пристрій далі містить вимикач подачі рідини з ручним керуванням для приведення в дію нагрівника, при цьому режим попереднього нагріву включає першу стадію нагрівання нагрівника до температури, більш низької, ніж температура попереднього нагріву, і підтримання його при цій більш низькій температурі доти, поки вимикач подачі рідини не переведений в положення ввімкнено, і другу стадію нагрівання 93563 4 нагрівника до температури попереднього нагріву і підтримання його при температурі попереднього нагріву після того, як вимикач подачі рідини був переведений в положення "ввімкнено". 18. Аерозольний аспіратор за п.16, який відрізняється тим, що контрольний пристрій далі містить температурний датчик для визначення температури нагрівника і подачі сигналу детектування і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор "готовий для всмоктування", коли буде визначено, що нагрівник досяг температури попереднього нагріву, відповідно до сигналу детектування від температурного датчика. 19. Аерозольний аспіратор за п.17, який відрізняється тим, що контрольний пристрій далі містить температурний датчик для визначення температури нагрівника і подачі сигналу детектування і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор "готовий для всмоктування", коли буде визначено, що нагрівник досяг температури попереднього нагріву, відповідно до сигналу детектування від температурного датчика. 20. Аерозольний аспіратор за п.16, який відрізняється тим, що контрольний пристрій виконаний з можливістю приведення в дію живильного насоса, в той час як нагрівник нагрівається до температури нагрівального розпилення. 21. Аерозольний аспіратор за п.16, який відрізняється тим, що контрольний пристрій виконаний з можливістю приведення в дію живильний насос, коли датчик детектування всмоктування подає сигнал виявлення. 22. Аерозольний аспіратор за п.16, який відрізняється тим, що контрольний пристрій містить пристрій пригнічення для стримування наступного приведення в дію живильного насоса, поки датчик детектування всмоктування не подасть сигнал виявлення після того, як був приведений в дію живильний насос. 23. Аерозольний аспіратор за п.15, який відрізняється тим, що контрольний пристрій містить пристрій визначення залишкової кількості для визначення кількості розчину, що залишається в розчиновій камері, і приведення в дію індикатора для показання, що "кількість, що залишилася, недостатня", коли розчин в розчиновій камері зменшується до заданої кількості або менше. 24. Аерозольний аспіратор за п.23, який відрізняється тим, що пристрій визначення залишкової кількості виконаний з можливістю визначення залишкової кількості згідно щонайменше або з числом разів приведення в дію живильного насоса, або з числом разів подачі сигналу детектування. 25. Аерозольний аспіратор за п.15, який відрізняється тим, що джерело живлення включає акумуляторну батарею, при цьому контрольний пристрій містить пристрій визначення напруги для визначення вихідної напруги акумуляторної батареї і вмикання індикатора для показання, що "заряд батареї, що залишився, недостатній", коли вихідна напруга знижується до заданого значення або нижче. 5 93563 6 26. Аерозольний аспіратор за п.13, який відрізняється тим, що живильний насос являє собою шприцевий насос. 27. Аерозольний аспіратор за п.26, який відрізняється тим, що шприцевий насос виконаний у формі картриджа, знімно встановленого всередині корпусу. 28. Аерозольний аспіратор за п.13, який відрізняється тим, що нагрівник знімно встановлений всередині корпусу. 29. Спосіб всмоктування аерозолю, який включає стадії формування місця розподілу, в яке повинен підводитися розчин, перетворюваний в аерозоль, і місця розпилення, в якому повинна проводитися операція розпилення для розпилення розчину, відповідно, в каналі формування аерозолю, з'єднаному з мундштуком, і контролювання подачі розчину в місце розподілу і операції розпилення в місці розпилення, так, що коли повітря в каналі формування аерозолю засмоктується за допомогою мундштука, розчин, підведений в місце розподілу, перетворюється в аерозоль в місці розпилення, і таким чином повітря, втягнуте з мундштука, містить аерозоль, при цьому місце розпилення формують в місці нагрівання нагрівника, розташованому нижче за потоком відносно місця розподілу. 30. Спосіб всмоктування аерозолю за п.29, в якому перед подачею розчину в місце розподілу нагрівник попередньо нагрівають до заданої температури попереднього нагріву і підтримують при температурі попереднього нагріву, і потім, коли починається всмоктування, нагрівник нагрівають до температури нагрівального розпилення, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину. 31. Спосіб всмоктування аерозолю за п.30, який відрізняється тим, що подачу розчину в місце розподілу виконують до того, як нагрівник досягне температури нагрівального розпилення. 32. Спосіб всмоктування аерозолю за п.30, який відрізняється тим, що подачу розчину в місце розподілу починають до того, як починається всмоктування або негайно після початку всмоктування, або в заданий час після початку всмоктування. 33. Спосіб всмоктування аерозолю за п.30, який відрізняється тим, що попередній нагрів нагрівника включає першу стадію нагрівання нагрівника до температури, більш низької, ніж температура попереднього нагріву, і підтримання нагрівника при цій більш низькій температурі доти, поки не надійде команда на подачу розчину в місце розподілу, і другу стадію нагрівання нагрівника до температури попереднього нагріву і підтримання нагрівника при температурі попереднього нагріву після того, як надійшла команда на подачу розчину. 34. Аерозольний аспіратор, який включає: корпус з мундштуком, що включає впускний отвір для зовнішнього повітря, відкритий на його зовнішній поверхні, генеруючий пристрій, розміщений всередині корпусу, для формування аерозолю, при цьому генеруючий пристрій включає канал формування аерозолю, який проходить від впускного отвору для зовнішнього повітря до мундштука і має місце розподілу і розпилювальну поверхню в своїй середній частині, живильний насос, що має розчинову камеру, яка містить розчин, перетворюваний в аерозоль, для подачі розчину з розчинової камери в місце розподілу в фіксованій кількості кожного разу, коли приводиться в дію живильний насос,і розпилювальне пристосування для розпилення розчину, підведеного в місце розподілу біля розпилювальної поверхні, при цьому канал формування аерозолю являє собою трубчастий канал, а розпилювальне пристосування включає ультразвуковий вібратор, розміщений нижче за потоком відносно місця розподілу і вище за потоком відносно мундштука, при цьому ультразвуковий вібратор має нагрівальну поверхню, яка служить як розпилювальна поверхня. Даний винахід стосується аерозольного аспіратора і способу всмоктування аерозолю для забезпечення користувача лікарськими засобами, освіжаючими/заспокійливими матеріалами або тому подібними у формі аерозолю. Аерозольний аспіратор даного типу представлений, наприклад, в Патентному Документі 1. Аспіратор в Патентному Документі 1 включає живильний пристрій, який подає матеріал в рідкій формі, капілярну трубку з відкритим кінцем, заповнювану матеріалом, що подається живильним пристроєм, мундштук, розташований поруч з відкритим кінцем капілярної трубки, і нагрівник, розташований так, щоб оточувати відкритий кінець капілярної трубки. Нагрівник нагріває матеріал в капілярній трубці, тим самим випаровуючи його так, щоб матеріал у формі парів викидався струменем через відкритий кінець капілярної трубки. Виконуване користувачем всмоктування через мундштук викликає контактування пароподібного матеріалу зі всмоктуваним повітрям, так що матеріал у формі парів конденсується і утворює аерозоль, і сформований таким чином аерозоль втягується в рот користувача з повітрям. Патентний Документ 1: Японська Патентна Публікація KOHYO 2000-510763 (WO 97/42993) У аспіраторі Патентного Документа 1, щоб така всмоктувальна дія користувача могла швидко викликати формування аерозолю, потрібно, щоб нагрівник всмоктувального пристрою був попередньо доведений до попередньо заданої температури. Однак, це зумовлює випаровування матеріалу в капілярній трубці. Таким чином, на практиці після того, як була детектована всмоктувальна дія користувача, нагрівник розігрівається до попередньо заданої температури, і після цього фіксована кіль 7 кість матеріалу подається живильним пристроєм в капілярну трубку. Таким чином, в аспіраторі Патентного Документа 1 існує запізнення у часі між початком всмоктувальної дії користувача і реальним всмоктуванням аерозолю користувачем, причому даний часовий проміжок змушує користувача відчувати дискомфорт. Далі, коли нагрівання матеріалу нагрівником припиняється, температура нагрівника не знижується швидко, так що матеріал в паровій формі продовжує викидатися струменем через капілярну трубку. Це перешкоджає всмоктуванню користувачем постійної кількості аерозолю з кожною всмоктувальною дією. Метою даного винаходу є представлення аерозольного аспіратора і способу всмоктування аерозолю, який дозволяє користувачеві всмоктувати аерозоль з високою швидкістю спрацювання у відповідь на всмоктувальну дію користувача, і який може поліпшити ефективність доставки аерозолю і постійність кількості аерозолю, всмоктуваної користувачем. Щоб досягнути вищеназваної мети, аерозольний аспіратор згідно з даним винаходом включає корпус з мундштуком, корпус, який включає впускний отвір для зовнішнього повітря, відкритий на його зовнішній поверхні; і генеруючий пристрій, розташований всередині корпусу, для формування аерозолю, при цьому генеруючий пристрій включає канал формування аерозолю, який проходить від впускного отвору для зовнішнього повітря до мундштука і має місце розподілу і розпилювальну поверхню в своїй середній частині, живильний насос, який має розчинову камеру, що містить розчин, перетворюваний в аерозоль, для подачі розчину з розчинової камери в місце розподілу в фіксованій кількості кожного разу, коли живильний насос приводиться в дію, і розпилювальне пристосування для розпилення розчину, який подається в місце розподілу біля розпилювальної поверхні. У цьому аерозольному аспіраторі спочатку фіксована кількість розчину подається в місце розподілу в каналі формування аерозолю. Коли всмоктувальна дія користувача, а саме всмоктування користувачем з мундштука, втягує повітря в канал формування аерозолю, розчин, який надійшов в місце розподілу, розпилюється, а саме перетворюється в аерозоль на розпилювальній поверхні. Сформований таким чином аерозоль всмоктується користувачем з потоком повітря через мундштук. Тут фіксована кількість розчину, який надійшов в місце розподілу, розпилюється одночасно з всмоктувальною дією користувача або негайно після неї. Таким чином, аерозоль формується без часового запізнення відносно всмоктувальної дії користувача. Іншими словами, аерозольним аспіратор згідно з даним винаходом може формувати аерозоль з високою швидкістю спрацювання у відповідь на всмоктувальну дію користувача. Крім того, розчин подається в місце розподілу в фіксованій кількості. Таким чином, аерозольний аспіратор згідно з даним винаходом може формувати фіксовану кількість аерозолю при кожній всмокту 93563 8 вальній дії, тим самим забезпечуючи постійність кількості аерозолю, всмоктуваної користувачем. Більш конкретно, канал формування аерозолю може являти собою трубчастий канал. У цьому випадку розпилювальне пристосування може включати нагрівник, розташований нижче за потоком відносно місця розподілу і вище за потоком відносно мундштука, при цьому нагрівник має нагрівальну поверхню, яка служить як розпилювальна поверхня. Бажано, щоб нагрівник був трубчастим за формою і складав частину каналу формування аерозолю. Живильний насос може являти собою шприцевий насос. У цьому випадку генеруючий пристрій далі включає рідинний канал, який з'єднує шприцевий насос і канал формування аерозолю в місці розподілу так, що канал формування аерозолю закупорений розчином, поданим шприцевим насосом в місце розподілу. Аспіратор може далі містити вимикач для активування нагрівника перед приведенням в дію шприцевого насоса. У цьому випадку генеруючий пристрій може далі включати натискну клавішу з ручним керуванням для приведення в дію шприцевого насоса. Альтернативно, генеруючий пристрій може включати виконавчий механізм для приведення в дію шприцевого насоса і датчик детектування всмоктування для виявлення всмоктування повітря в канал формування аерозолю через мундштук і приведення в дію виконавчого механізму. Місце розподілу може бути утворене на розпилювальній поверхні розпилювального пристосування. У цьому випадку генеруючий пристрій далі включає поглинальний елемент, розміщений у випускному отворі живильного насоса, для часового поглинання розчину, виведеного з розчинової камери, причому випускний отвір розташований збоку від розчинової камери на заданій відстані, і пристрій доставки для подачі розчину, утримуваного в поглинальному елементі, в місце розподілу на розпилювальній поверхні. Більш конкретно, розпилювальна поверхня може бути сформована нагрівальною поверхнею плоского нагрівника або вібруючою поверхнею ультразвукового вібратора, при цьому пристрій доставки включає привідний пристрій для просування уперед і відведення назад поглинального елемента разом з живильним насосом у бік розпилювальної поверхні і від неї таким чином, що розчин переноситься з поглинального елемента на розпилювальну поверхню. Також в цьому типі аерозольного аспіратора живильний насос може являти собою шприцевий насос і може бути передбачений вимикач, як описано вище. Як в згаданому на початку типі аерозольного аспіратора, генеруючий пристрій може включати натискну клавішу з ручним керуванням, або, альтернативно, виконавчий механізм для привідного пристрою і датчик детектування всмоктування. Коли розпилювальне пристосування містить нагрівник, аспіратор може далі містити контрольний пристрій для керування роботою живильного насоса і нагрівника, щоб, коли повітря засмокту 9 ється в канал формування аерозолю через мундштук, аерозоль, одержаний шляхом розпилення розчину, формувався в засмоктуваному повітрі. Більш конкретно, контрольний пристрій включає датчик детектування всмоктування для виявлення всмоктувальної дії користувача і подачі сигналу виявлення. Бажано, що аерозольний аспіратор далі містить джерело живлення, спільно використовуване для живильного насоса, нагрівника і контрольного пристрою, вимикач живлення, з'єднаний з джерелом живлення, і індикатор для показання стану щонайменше одного пристрою з живильного насоса, нагрівника і джерела живлення. Контрольний пристрій може бути виконано з можливістю здійснення процесу температурного контролю, в якому нагрівник приводиться в дію, коли вимикач живлення переводиться в положення «ввімкнено». Цей процес температурного контролю має режим попереднього нагрівання для підтримання нагрівника при заданій температурі попереднього нагріву, і режим розпилювального нагрівання для доведення нагрівника до температури розпилювального нагріву, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину, причому режим розпилювального нагріву ініціюється, коли подається сигнал виявлення. Контрольний пристрій може містити вимикач подачі рідини з ручним керуванням для приведення в дію нагрівача, при цьому режим попереднього нагріву переважно включає першу стадію нагрівання нагрівача до температури, нижчої, ніж температура попереднього нагріву, і підтримки його при цій більш низькій температурі до тих пір, поки вимикач подачі рідини не переведений у положення «включено», і другу стадію нагрівання нагрівача до температури попереднього нагріву і підтримки його при температурі попереднього нагріву після того, як вимикач подачі рідини був переведений у положення «включено». Контрольний пристрій також може містити температурний датчик для визначення температури нагрівача і подачі сигналу детектування, і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор «готовий для всмоктування», коли буде визначено, що нагрівач досяг температури попереднього нагріву, згідно з сигналом детектування від температурного датчика. Також контрольний пристрій може містити температурний датчик для визначення температури нагрівача і подачі сигналу детектування, і пристрій оцінки температури для приведення в дію індикатора, для показання, що аспіратор «готовий для всмоктування», коли буде визначено, що нагрівач досяг температури попереднього нагріву, згідно з сигналом детектування від температурного датчика. Контрольний пристрій може бути виконано з можливістю приведення в дію живильного насоса, в той час як нагрівач нагрівається до температури нагрівального розпилення або з можливістю приведення в дію живильного насоса, коли датчик 93563 10 детектування всмоктування подає сигнал виявлення. Контрольний пристрій може містити засіб стримування для стримування наступного приведення в дію живильного насоса, поки датчик детектування всмоктування не подасть сигнал виявлення після того, як був приведений в дію живильний насос. Крім того, контрольний пристрій може містити пристрій для визначення залишкової кількості для визначення кількості розчину, що залишається у розчинній камері, і приведення в дію індикатора для свідчення, що «кількість, що залишилася, недостатня», коли розчин у розчинній камері зменшується до заданої кількості або менше. Пристрій визначення залишкової кількості може бути виконано з можливістю визначення залишкової кількості відповідно щонайменше або з числом раз приведення в дію живильного насоса, або з числом раз подачі сигналу детектування. При цьому джерело живлення переважно включає акумуляторну батарею, а контрольний пристрій містить пристрій для визначення напруги для визначення вихідної напруги акумуляторної батареї і включення індикатора для свідчення, що «заряд батареї, що залишився, недостатній», коли вихідна напруга знижується до заданого значення або нижче. Живильний насос переважно являє собою шприцевий насос, який може бути виконаний у формі картриджа, знімно встановленого всередині корпусу. Нагрівач переважно знімно встановлений всередині корпусу. Даний винахід також представляє спосіб всмоктування аерозолю, що включає стадії: формування місця розподілу, в яке повинен підводитися розчин, що перетворюється на аерозоль, і місця розпилення, в якому має проводитись операція розпилення для розпилення розчину, відповідно, в каналі формування аерозолю, з'єднаного з мундштуком, та контролювання подачі розчину в місце розподілу і операції розпилення в місці розпилення так, що, коли повітря в каналі формування аерозолю засмоктується за допомогою мундштука, розчин, підведений до місця розподілу, перетворюється на аерозоль в місці розпилення, і таким чином повітря, втягнуте з мундштука, містить аерозоль, при цьому місце розпилення формують у місці нагрівання нагрівача, розташованому нижче по потоку відносно місця розподілу. Переважно перед подачею розчину в місце розподілу нагрівач попередньо нагрівають до заданої температури попереднього нагріву і підтримують при температурі попереднього нагріву, і потім, коли починається всмоктування, нагрівач нагрівають до температури нагрівального розпилення, більш високої, ніж температура попереднього нагріву, необхідної для розпилення розчину. Подачу розчину в місце розподілу переважно виконують до того, як нагрівач досягне температури нагрівального розпилення або до того, як починається всмоктування або негайно після початку всмоктування, або в заданий час після початку всмоктування. 11 Попередній нагрів нагрівача переважно включає першу стадію нагрівання нагрівача до температури, нижчої, ніж температура попереднього нагріву, і підтримки нагрівача при цій більш низькій температурі до тих пір, поки не надійде команда на подачу розчину в місце розподілу, і другу стадію нагрівання нагрівача до температури попереднього нагріву і підтримки нагрівача при температурі попереднього нагріву після того, як надійшла команда на подачу розчину. Подальші подробиці аерозольного аспіратора і способу всмоктування стануть очевидними з наведеного нижче опису з залученням супровідних креслень. Короткий опис креслень Фіг.1 ілюструє вигляд в розрізі, який показує аерозольний аспіратор згідно з першим варіантом здійснення. Фіг.2 ілюструє діаграму, яка показує поворотний кулачок згідно з Фіг.1 в неактивному положенні, у формі його розгортки. Фіг.3 ілюструє діаграму, яка показує поворотний кулачок згідно з Фіг.2 в активному положенні. Фіг.4 ілюструє вигляд в розрізі, який показує аерозольний аспіратор згідно з другим варіантом здійснення. Фіг.5 ілюструє вигляд в розрізі, який показує аерозольний аспіратор згідно з третім варіантом здійснення. Фіг.6 ілюструє діаграму, яка показує шприцевий насос в збільшеному вигляді. Фіг.7 ілюструє діаграму, яка схематично показує конфігурацію контрольного пристрою згідно з Фіг.5 і його ввід-вивід. Фіг.8 ілюструє графік, який показує хронометраж подачі розчину і процес температурного контролю нагрівника, виконуваний контрольним пристроєм згідно з ФІГ.5. Фіг.9 ілюструє діаграму для роз'яснення контролю подачі струму до нагрівника. Фіг.10 ілюструє діаграму для роз'яснення дії контрольного блока згідно з Фіг.7 більш детально. Фіг.11 ілюструє графік, який показує варіант процесу температурного контролю і хронометраж подачі розчину. Фіг.12 ілюструє графік, який показує ще один варіант процесу температурного контролю і хронометраж подачі розчину. Найкращий варіант здійснення винаходу Фіг.1 показує аспіратор згідно з першим варіантом здійснення. Аспіратор згідно з Фіг.1 включає корпус 2. Корпус 2 має порожнисту трубчасту форму і відкритий з обох кінців. Один відкритий кінець корпусу 2 заглушений торцевою стінкою 4. Циліндричний блок 6 розміщений всередині корпусу 2. Циліндричний блок 6 на одному своєму кінці має донну частину, яка знаходиться в контакті з торцевою стінкою 4, і на іншому кінці трубчастий мундштук 8, сформований у вигляді єдиної суцільної деталі з блоком. Мундштук 8 виступає назовні через інший відкритий кінець корпусу 2. Циліндричний блок 6 має заглиблення 10 в своїй зовнішній круговій поверхні. Заглиблення 10 93563 12 проходить від донної частини циліндричного блока 6 у бік мундштука 8. Заглиблення 10 разом з внутрішньою круговою поверхнею корпусу 2 формує нагрівальну камеру 12. Нагрівальна камера 12 з'єднується з внутрішнім каналом 14 мундштука 8. Циліндричний блок 6 далі має циліндричний отвір 16. Циліндричний отвір 16 проходить через циліндричний блок 6 в осьовому напрямі корпусу 2, паралельно нагрівальній камері 12. Таким чином, циліндричний отвір 16 має відкритий кінець 16а на іншій стороні або стороні мундштука 8 циліндричного блока 6. Всередині циліндричного отвору 16 розміщений з можливістю зняття шприцевий насос 18, що приводиться в дію вручну. Шприцевий насос 18 включає порожнисту зовнішню трубку 20. Зовнішня трубка 20 на своєму одному кінці має запірну стінку 22. Запірна стінка 22 знаходиться в контакті з торцевою стінкою 4 корпусу 2. Поршень 24 встановлений всередині зовнішньої трубки 20. Поршень 24 має поршневе кільце. Поршень 24 поділяє внутрішній простір зовнішньої трубки 20 на дві камери, з яких одна являє собою насосну камеру 26, сформовану між однією торцевою поверхнею поршня 24 і запірною стінкою 22, і інша являє собою штокову камеру. Насосна камера 26 з'єднується з випускним отвором 28. Випускний отвір 28 сформований в запірній стінці 22. Насосна камера 26 використовується як розчинова камера і заповнюється розчином L завчасно. Розчин L являє собою лікарський препарат, освіжаючий/заспокійливий матеріал або тому подібний, який повинен бути перетворений в аерозоль. Коли розчин L є освіжаючим/заспокійливим матеріалом, він може містити, наприклад, компоненти тютюну. Всередині штокової камери зовнішньої трубки 20 розташовується нарізний шток 30. Нарізний шток 30 з'єднаний з поршнем 24 за допомогою кульового шарніра 32 на одному своєму кінці і проходить співвісно із зовнішньою трубкою 20. Штокова камера зовнішньої трубки 20 розділена роздільною перегородкою 34. Роздільна перегородка 34 має нарізний отвір, співвісний із зовнішньою трубкою 20. Нарізний отвір проходить через роздільну перегородку 34. Таким чином, нарізний шток 30 проходить через роздільну перегородку 34 в зачепленні з нарізним отвором. Зокрема, роздільна перегородка 34 сформована у вигляді єдиної суцільної деталі із зовнішньою трубкою 20. Нарізний шток 30 має кінець, виступаючий з іншого кінця зовнішньої трубки 20, і цей виступаючий кінець з'єднаний з поворотним кулачком 36. Поворотний кулачок 36 розташований всередині отвору 16 циліндра і може обертатися спільно з нарізним штоком 30, забезпечуючи осьове переміщення нарізного штока 30. Більш конкретно, поворотний кулачок 36 і нарізний шток 30 зв'язані шліцьовим з'єднанням. Як показано на Фіг.2, поворотний кулачок 36 має два ряди зубців на його круговій поверхні, де всі зубці в кожному ряду розподілені по окружності поворотного кулачка 36, і два ряди зубців рознесені один від одного в осьовому напрямі поворотного кулачка 36. Один з двох рядів зубців включає 13 кулачкові зубці 38, тоді. як інший включає кулачкові зубці 40. Крок між двома сусідніми кулачковими зубцями 38 дорівнює кроку між двома сусідніми кулачковими зубцями 40. Однак, як ясно з Фіг.2, положення кожного кулачкового зубця 38 на половину кроку зміщене відносно положення кожного кулачкового зубця 40 в обводовому напрямі поворотного кулачка 36. Кожний кулачковий зубець 38 має трикутну форму з двома сторонами, виступаючими у бік кулачкових зубців 40. Одна з цих двох сторін, більш конкретно верхня сторона з двох сторін, видимих на Фіг.2, формує кулачкову грань 38а. Кулачкова грань 38а нахилена відносно осьового напряму поворотного кулачка 36. Кожний кулачковий зубець 40 також є трикутним за формою з двома сторонами, виступаючими у бік кулачкових зубців 38. Одна з двох сторін кулачкового зубця 40 формує кулачкову грань 40b. Кулачкова грань 40b нахилена відносно осьового напряму поворотного кулачка 36, навпроти кулачкової грані 38а, будучи направленою під прямими кутами до кулачкової грані 38а. Кулачкові грані 38а і 40b зміщені одна відносно одної в радіальному напрямі поворотного кулачка 36. Більш конкретно, кулачкова грань 38а розташовується на радіальній зовнішній стороні кулачкової грані 40b. Ближній кінець натискної клавіші 42 розташовується в ковзному зчленуванні з відкритим кінцем 16а циліндричного отвору 16. Натискна клавіша 42 виступає назовні з циліндричного отвору 16 під мундштуком 8. Зворотна пружина 44 розташовується між натискною клавішею і поворотним кулачком 36. Зворотна пружина 44 являє собою циліндричну гвинтову пружину, працюючу на стиснення. Зворотна пружина 44 впливає на натискну клавішу 42 з таким зусиллям, що примушує натискну клавішу 42 виступати через відкритий кінець 16а назовні так, що ближній кінець натискної клавіші 42 притискається до стопорного кільця 46. Стопорне кільце 46 зафіксоване у відкритому кінці 16а. Натискна клавіша 42 має натискний стрижень 48. Натискний стрижень 48 проходить від натискної клавіші 42 у бік поворотного кулачка 36. Штовхач 50 приєднаний до дальнього кінця натискного стрижня 48. Штовхач 50 має трикутну форму з двома гранями штовхача 50а, 50b. Грані штовхача 50а, 50b нахилені з протилежних сторін відносно осьового напряму поворотного кулачка 36 і здатні входити в зачеплення з кулачковою гранню 38а кулачкового зубця 38 і кулачковою гранню 40b кулачкового зубця 40, відповідно. Більш конкретно, коли натискна клавіша 42 вдавлюється з вихідного положення, показаного на Фіг.1, далі в циліндричний отвір 16, долаючи зусилля, прикладене зворотною пружиною 44, штовхач 50 натискного стрижня 48 переміщається з положення, показаного на Фіг.2, проходячи між двома сусідніми кулачковими зубцями 40 так, що грань штовхача 50а входить в контакт з кулачковою гранню 38а кулачкового зубця 38, як показано на Фіг.3, і натискає на поворотний кулачок 36 у лівий бік на Фіг.3. У цей час, оскільки і грань штовхача 50а, і кулачкова грань 38а нахилені відносно 93563 14 осьового напряму поворотного кулачка 36, натискне зусилля штовхача 50 створює вектор зусилля, який змушує поворотний кулачок 36 повернутися в одному напрямі. В результаті поворотний кулачок 36 повертається навколо своєї осі в одному напрямі на попередньо заданий кут. Потім, коли натискна клавіша 42 вивільняється, натискна клавіша 42 з натискним стрижнем 48 повертається у вихідне положення під дією сили, прикладеної зворотною пружиною 44, так, що грань 50b штовхача 50 входить в контакт з кулачковою гранню 40b наступного зубця 40 з вищезазначених двох кулачкових зубців 40, видимих в напрямі обертання поворотного кулачка 36, і штовхає цю кулачкову грань 40b, тим самим примушуючи поворотний кулачок 36 далі повернутися навколо осі в тому ж напрямі на попередньо заданий кут. Натискний стрижень 48 потім повертається в положення, показане на Фіг.2. Як очевидно з вищенаведеного опису, будьякого разу, коли натискна клавіша 42 вдавлюється і вивільняється, поворотний кулачок 36 повертається в одному і тому ж напрямі на попередньо заданий кут. Оскільки поворотний кулачок 36 з'єднаний з нарізним штоком 30, нарізний шток 30 періодично повертається поворотним кулачком 36. Оскільки нарізний шток 30 знаходиться в зачепленні з нарізним отвором в роздільній перегородці 34, нарізний шток 30 просувається уперед на попередньо задану відстань у бік поршня 24, тим самим всуваючи поршень 24 в насосну камеру 26 кожного разу, коли повертається нарізний шток 30. В результаті розчин L в насосній камері 26 видавлюється через випускний отвір 28 шприцевого насоса 18 кожного разу в заданій кількості. Корпус 2 має впускний отвір 52 для зовнішнього повітря, відкритий на його зовнішній поверхні. Впускний отвір 52 для зовнішнього повітря розташовується поблизу одного кінця корпусу 2. Впускний отвір 52 для зовнішнього повітря з'єднаний з внутрішнім каналом мундштука 8 каналом формування аерозолю. Далі цей канал формування аерозолю буде описаний детальніше. Канал формування аерозолю включає впускний канал 56, сформований в торцевій стінці 4 корпусу 2. Впускний канал 56 має L-подібну форму і проходить від впускного отвору 52 для зовнішнього повітря до нагрівальної камери 12. За необхідності у впускний канал 56 вставляється зворотний клапан 54. У даному варіанті здійснення зворотний клапан 54 являє собою пластинчатий клапан, розміщений поблизу впускного отвору 52 для зовнішнього повітря, який дозволяє тільки протікання зовнішнього повітря від впускного отвору 52 для зовнішнього повітря у впускний канал 56 і блокує потік повітря з впускного каналу 56 через впускний отвір 52 для зовнішнього повітря. Трубчастий нагрівник 58 розташовується всередині нагрівальної камери 12. Нагрівник 58 має внутрішній нагрівальний канал 60. Нагрівальний канал 60 одним своїм кінцем з'єднаний з впускним каналом 56. Між нагрівником 58 і мундштуком 8 з'єднувальний елемент 62, з'єднувальна трубка 64 і з'єднувальне кільце 66 розташовуються в такому порядку, якщо дивитися з боку нагрівника 58. Ці 15 елементи 62-66 утворюють в них з'єднувальний канал 68, за допомогою якого нагрівальний канал 60 з'єднується з внутрішнім каналом 14 мундштука 8. Як ясно з Фіг.1, нагрівальний канал 60, з'єднувальний канал 68 і внутрішній канал 14 розташовані в одну лінію. Більш конкретно, з'єднувальна трубка 64 розміщена на розпірці 70, яка розташована в донній частині нагрівальної камери 12. Торцева стінка 4 має з'єднувальний елемент 4а, сформований у вигляді єдиної суцільної деталі на її внутрішній поверхні і подібний за формою з'єднувальному елементу 62. З'єднувальні елементи 4а і 62 мають обидва конічний кінець, направлений звуженням у бік нагрівника 58, і нагрівник 58 утримується між конічними кінцями з'єднувальних елементів 4а і 62, не контактуючи з розпіркою 70. Таким чином, всередині нагрівальної камери 12 створюється кільцевий простір, який оточує нагрівник 58. Впускний канал 56 проходить через з'єднувальний елемент 4а, з'єднуючись з нагрівальним каналом 60. З'єднувальний елемент 4а може являти собою деталь, окрему від торцевої стінки 4. Нагрівник 58 електрично з'єднаний з джерелом живлення 72 з вимикачем 74 між ними. Джерело живлення 72 розташовується всередині корпусу 2, тоді як вимикач 74 монтується на зовнішній поверхні корпусу 2. Хоч бажано, щоб нагрівник 58 являв собою керамічний нагрівник, він може бути виготовлений з іншого хімічно і термічно стійкого електропровідного матеріалу, такого як нержавіюча сталь. З каналу формування аерозолю, більш конкретно з впускного каналу 56, проходить рідинний канал 76. Рідинний канал 76 сформований в торцевій стінці 4 корпусу 2 і з'єднаний з випускним отвором 28 шприцевого насоса 18. Перед тим, як вищеописаний аерозольний аспіратор використовується в перший раз, розчин L в насосній камері 26 подається в рідинний канал 76 в заданій кількості так, що рідинний канал 76 заповнюється розчином L. У цьому стані, коли користувач приводить вимикач 74 в положення «ввімкнено», джерело живлення 72 подає електричний струм в нагрівник 58 так, що нагрівник 58 нагрівається до заданої температури. Поки вимикач 74 утримується в положенні «ввімкнено», нагрівник 58 підтримується при заданій температурі нагрівання. У цьому стані, коли користувач вдавлює натискну клавішу 42 і потім відпускає її, шприцевий насос 18 діє, як описано вище, щоб розчин L в насосній камері 26 шприцевого насоса 18 надійшов в канал формування аерозолю, більш конкретно у впускний канал 56, через рідинний канал 76, в фіксованій кількості. Більш конкретно, місце, в якому рідинний канал 76 з'єднується з впускним каналом 56, визначає місце розподілу А розчину L. Шприцевий насос 18 подає розчин L з насосної камери 26 в місце розподілу А в фіксованій кількості кожного разу, коли він приводиться в дію, і розчин L, який надійшов в місце розподілу А, закупорює впускний канал 56 в місці розподілу А. 93563 16 Потім, коли користувач виконує всмоктувальну дію в мундштуку 8 для втягування повітря в канал формування аерозолю до мундштука, повітря, що знаходиться нижче за потоком відносно місця розподілу А всередині каналу формування аерозолю, протікає у бік мундштука 8, оскільки канал формування аерозолю закупорений в місці розподілу. З цим потоком повітря розчин L в місці розподілу А негайно переміщається з місця розподілу А у бік нагрівника 58 так, що весь поданий розчин входить в нагрівальний канал 60 нагрівника 58, і зовнішнє повітря втягується в канал формування аерозолю, більш конкретно у впускний канал 56, через впускний отвір 52 для зовнішнього повітря. Оскільки нагрівник 58 був нагрітий до заданої температури, як згадано вище, розчин L, який надійшов в нагрівальний канал 60, одержує теплоту від внутрішньої поверхні нагрівника 58 і швидко випаровується. При контакті з вищезазначеним повітряним потоком пара, що утворилася з розчину L, швидко конденсується і формує аерозоль. Сформований аерозоль з потоком повітря втягується в рот користувача через внутрішній канал 14 мундштука 8. Таким чином, користувач може втягувати аерозоль, сформований з розчину L, в рот одночасно з всмоктувальною дією на мундштуку 8. Кількість сформованого аерозолю визначається кількістю розчину L, підведеного в місце розподілу А, що означає, що постійна кількість аерозолю генерується при кожній всмоктувальній дії користувача. Таким чином, цей аерозольний аспіратор може формувати аерозоль з високою швидкістю реагування на всмоктувальну дію користувача і може забезпечувати постійність кількості аерозолю, що формується. У аспіраторі згідно з першим варіантом здійснення натискна клавіша 42 і поворотний кулачок 36 можуть бути замінені лінійним або поворотним виконавчим механізмом 97. Виконавчий механізм 97 повертає нарізний шток 30 шприцевого насоса 18 в одному напрямі на заданий кут в даний момент часу, тим самим забезпечуючи подачу розчину L з шприцевого насоса 18 в місце розподілу А в фіксованій кількості. Аспіратор згідно з першим варіантом виконання може бути пристосований так, що виконавчий механізм 97 активується в зв'язку з всмоктувальною дією користувача. У цьому випадку, як показано на Фіг.1, аспіратор має датчик 95 детектування всмоктування в каналі формування аерозолю або у внутрішньому каналі 14 мундштука 8. Коли користувач всмоктує повітря з мундштука 8, датчик 95 детектування всмоктування виявляє падіння тиску в каналі формування аерозолю або у внутрішньому каналі 14 і подає сигнал виявлення на виконавчий механізм 97, тим самим приводячи в дію виконавчий механізм 97. Коли подача розчину L в місце розподілу А здійснюється в зв'язку з всмоктувальною дією користувача, подача розчину L завершується на ранній стадії всмоктувальної дії користувача. Цим забезпечується те, що аерозоль формується з досить високою швидкістю реагування на всмокту 17 вальну дію, не створюючи у користувача відчуття дискомфорту. В аспіраторі згідно з першим варіантом здійснення натискна клавіша 42 може бути замінена лінійним виконавчим механізмом для обертання поворотного кулачка 36, і нагрівник 58 може бути замінений плоским нагрівником. Коли використовується плоский нагрівник, нагрівальна камера 12 утворює частину каналу формування аерозолю. Далі, аспіратор згідно з першим варіантом здійснення може включати клапан на кінці, розташованому нижче за потоком відносно рідинного каналу 76, де клапан відкривається в зв'язку з приведенням в дію шприцевого насоса 18. Фіг.4 показує аерозольний аспіратор згідно з другим варіантом здійснення. У нижченаведеному описі другого варіанта здійснення елементи і деталі, які мають таке ж призначення, як такі в першому варіанті здійснення, позначені такими ж посилальний позиціями і роз'яснення відносно таких деталей і елементів опущені. Аерозольний аспіратор згідно з другим варіантом здійснення має натискну клавішу з мундштуком 78 на відкритому кінці корпусу 2. Цей мундштук 78 діє і як мундштук 8, і як натискна клавіша 4 в першому варіанті здійснення. Ближній кінець мундштука 78 встановлений з ковзанням у відкритому кінці корпусу 2. Шприцевий насос 18 має запірну стінку 80, яка заміщує запірну стінку 22 з першого варіанта здійснення. Запірна стінка 80 виконана у формі зрізаного конуса, повернутого у бік торцевої стінки 4 корпусу 2, і має випускний отвір 28 у вузькому кінці. У випускному отворі 28 розташовується пориста заглушка 82. Заглушка 82 виготовлена з еластичної губки і виступає із запірної стінки 80 у бік торцевої стінки 4. У другому варіанті здійснення зовнішній циліндр 20 шприцевого насоса 18 розміщений всередині корпусу 2 і може зворотно-поступально переміщатися на задану відстань в осьовому напрямі корпусу 2. Більш конкретно, на внутрішній обводовій поверхні корпусу 2 змонтоване кільцеве сідло 86 пружини. Сідло 86 пружини розташовується поблизу запірної стінки 80 зовнішнього циліндра 20. Між сідлом 86 пружини і запірною стінкою 80 розташовується працююча на стиснення циліндрична гвинтова пружина, або зворотна пружина 88. Зворотна пружина 88 притискає зовнішній циліндр 20 до мундштука 78. Тут працююча на стиснення пружина 88 є суттєво більш сильною, ніж зворотна пружина 44 для мундштука 78. Сідло 86 пружини має торцеву поверхню, повернуту до запірної стінки 80. До цієї торцевої поверхні сідла 86 пружини приєднаний кільцевий фіксатор 87. Фіксатор 87 обмежує переміщення шприцевого насоса 18 у бік торцевої стінки 4 корпусу 2. Шприцевий насос 18 поділяє внутрішній простір корпусу 2 на розпилювальну камеру 90, яка межує з торцевою стінкою 4, і кулачкову камеру 92, яка межує з мундштуком 78. Поворотний кулачок 36, як описано вище, розташований всередині кулачкової камери 92. Осьовий канал 94 сформо 93563 18 ваний в периферійній стінці зовнішнього циліндра 20. Осьовий канал 94 проходить через стінку зовнішнього циліндра 20 для з'єднання розпилювальної камери 90 і кулачкової камери 92. Всередині кулачкової камери 92 розміщена гнучка трубка 84. Трубка 84 з'єднує осьовий канал 94 і внутрішній канал 14 мундштука 78. Трубка 84 має довжину, достатню для забезпечення просування уперед і повернення назад мундштука 78 відносно шприцевого насоса 18 і зворотно-поступального переміщення шприцевого насоса 18, в той же час підтримуючи з'єднання між осьовим каналом 94 і внутрішнім каналом 14. Впускний отвір 52 для зовнішнього повітря з'єднується з розпилювальною камерою 90. Таким чином, у другому варіанті здійснення розпилювальна камера 90, осьовий канал 94 і трубка 84 формують канал формування аерозолю. Всередині розпилювальної камери 90 розташована розпилювальна пластина 96. Розпилювальна пластина 96 змонтована на торцевій стінці 4 корпусу 2 за допомогою множини опор 98. Розпилювальна пластина 96 має плоску розпилювальну поверхню, повернуту до запірної стінки 80 шприцевого насоса 18. Місце розподілу А сформовано на цій розпилювальній поверхні. Більш конкретно, розпилювальна пластина 96 сформована у вигляді плоского нагрівника або ультразвукового вібратора, і розпилювальна поверхня являє собою нагрівальну поверхню нагрівника або вібруючу поверхню ультразвукового вібратора. Заради простоти опис буде наведений з припущенням, що розпилювальна пластина 96 являє собою нагрівальну пластину. Коли шприцевий насос 18 знаходиться у вихідному положенні, показаному на ФІГ.4, заглушка 82 відсунута на задану відстань від нагрівальної пластини 96. Ця відстань є трохи більш короткою, ніж відстань, на яку шприцевий насос 18 переміщається з початкового положення до упору в фіксатор 87. Нагрівальна пластина 96 електрично з'єднана з контролером 93. Контролер 93 з'єднаний з джерелом живлення 72 з вимикачем 74 між ними і з датчиком 95 детектування всмоктування. Контролер 93, джерело живлення 72 і датчик 95 детектування всмоктування розміщені всередині корпусу 2. Як показано на Фіг.4, лінійний виконавчий механізм 99 розташований всередині кулачкової камери 92. Лінійний виконавчий механізм 99 електрично з'єднаний з контролером 93. При одержанні команди від контролера 93 лінійний виконавчий механізм 99 активується для переміщення шприцевого насоса 18 з вихідного положення, показаного на кресленні, у бік нагрівальної пластини 96. У цьому аерозольному аспіраторі згідно з другим варіантом здійснення, коли користувач приводить вимикач 74 в положення «ввімкнено», контролер 93 подає електричний струм на нагрівальну пластину 96, тим самим підвищуючи температуру нагрівальної пластини 96 до заданого рівня. Потім, коли користувач вдавлює мундштук 78 в корпус 2 і потім відпускає його, натискний шток 19 48 і поворотний кулачок 36 працюють спільно таким же чином, як в першому варіанті здійснення, забезпечуючи подачу фіксованої кількості розчину L з шприцевого насоса 18 через випускний отвір 28. Поданий розчин L поглинається заглушкою 82 і утримується всередині заглушки 82. Як згадано вище, зворотна пружина 44 на мундштуку 78 є більш слабою, ніж зворотна пружина 88. Таким чином, навіть якщо мундштук 78 втиснутий в корпус 2, шприцевий насос 18 залишається у вихідному положенні, показаному на кресленні. Потім, коли користувач всмоктує повітря з мундштука 78 і ця всмоктувальна дія виявляється датчиком 95 детектування всмоктування, датчик 95 детектування всмоктування посилає сигнал виявлення на контролер 93. При цьому контролер приводить в дію лінійний виконавчий механізм 99. В результаті лінійний виконавчий механізм 99 переміщує шприцевий насос 18 уперед у бік роздільної перегородки 34, долаючи зусилля, прикладене зворотною пружиною 88, з вихідного положення у бік нагрівальної пластини 96. Під час цього переміщення шприцевого насоса 18 заглушка 82 впирається в нагрівальну пластину 96 перед тим, як шприцевий насос 18 наштовхнеться на фіксатор 87. Таке стикування викликає стиснення заглушки 82 так, що розчин L, утримуваний заглушкою 82, видавлюється із заглушки 82 на нагрівальну пластину 96 (див. двоточкову пунктирну лінію на Фіг.4). Іншими словами, розчин L в фіксованій кількості переноситься на нагрівальну пластину 96, або в місце розподілу А. Потім, коли шприцевий насос 18 впирається в фіксатор 87 або лінійний виконавчий механізм 99 завершує заданий хід, контролер 99 дезактивує лінійний виконавчий механізм 99. В результаті шприцевий насос 18 повертається у вихідне положення, показане на Фіг.4, під впливом зусилля, прикладеного зворотною пружиною 88, так що заглушка 82 відділяється від нагрівальної пластини 96. Як описано вище, зворотна пружина 88, контролер 93 і лінійний виконавчий механізм 99 працюють спільно для розподілу розчину L з насосної камери 26 шприцевого насоса 18 в місце розподілу А в фіксованій кількості при кожному ході. Перед тим, як розчин L підведений в місце А, нагрівальна пластина вже була нагріта до заданої температури. Таким чином, коли розчин L попадає на нагрівальну пластину 96, розчин швидко випаровується. Потім, при контакті з потоком повітря в розпилювальній камері 90 пара, одержана з розчину L, розпилюється, а саме перетворюється в аерозоль. Таким чином, користувач може всмоктувати фіксовану кількість аерозолю разом з повітрям негайно після початку всмоктувальної дії. Іншими словами, аерозольним аспіратор згідно з другим варіантом здійснення також забезпечує постійність кількості всмоктуваного аерозолю і високу швидкість спрацювання. Потрібно зазначити, що, навіть якщо нагрівальна пластина 96 завжди є нагрітою до заданої температури, заглушка 82 розташовується поза нагрівальною пластиною 96 на заданій відстані, 93563 20 поки користувач не виконає всмоктувальну дію, так що розчин L, утримуваний всередині заглушки 92, захищений від випаровування внаслідок одержання теплоти від нагрівальної пластини 96. Це є основним фактором постійності кількості аерозолю, що формується. Коли в аерозольному аспіраторі згідно з другим варіантом здійснення як розпилювальна пластина застосовується ультразвукова вібраційна пластина 96 замість нагрівальної пластини, ультразвукова вібраційна пластина 96 може перетворювати розчин L в аерозоль безпосередньо, а саме без випаровування його. Така ультразвукова вібраційна пластина 96 особливо придатна для перетворення в аерозоль розчину, який при швидкому нагріванні змінює свою якість. Фіг.5 показує аерозольний аспіратор згідно з третім варіантом здійснення. Аерозольний аспіратор згідно з Фіг.5 включає корпус 102, виготовлений з синтетичної пластмаси. Корпус 102 включає, наприклад, три частини корпусу, тобто верхню частину 102а корпусу, проміжну частину 102b корпусу і нижню частину 102с корпусу. Порожнистий мундштук 104 проходить назад через задню стінку верхньої частини корпусу 102а, а саме в правий бік на Фіг.5. Цей мундштук 104 знімно приєднаний до верхньої частини 102b корпусу. Більш конкретно, опорне кільце 106 розташоване всередині верхньої частини 102а корпусу, будучи розміщеним поруч із задньою стінкою. Мундштук 104 виступає через задню стінку верхньої частини 102а корпусу, з його внутрішнім кінцем, закріпленим в опорному кільці 106. Верхня частина 102а корпусу має впускний отвір 111 для зовнішнього повітря, відкритий на верхній поверхні, поблизу її фронтального кінця. Впускний отвір 111 для зовнішнього повітря з'єднаний з внутрішнім кінцем мундштука 104 каналом 110 формування аерозолю. Канал 110 формування аерозолю проходить всередині верхньої частини 102а корпусу. Більш конкретно, в третьому варіанті здійснення Т-подібна трубка 112, тримач 114 нагрівника, нагрівник 116 і тримач нагрівника 118, розташовані в цьому порядку з лівого боку ФІГ.5, утворюють канал 110 формування аерозолю. Тримач 114 нагрівника, нагрівник 116 і тримач 118 нагрівника є трубчастими за формою і розташовуються співвісно з мундштуком 104. Тримачі 114, 118 нагрівника мають характеристики теплостійкості. Т-подібна трубка 112 має перший і другий кінці, співвісні з мундштуком 104, і третій кінець, з'єднаний з впускним отвором 111 для зовнішнього повітря. Перший кінець Т-подібної трубки 112 з'єднаний з тримачем 116 нагрівника і другий кінець Тподібної трубки 112 заглушений. Внутрішні канали тримача 114 нагрівника, нагрівника 116 і тримача 118 нагрівника по площі поперечного перерізу приблизно дорівнюють внутрішньому каналу мундштука 104. Зворотний клапан пластинчатого типу (не показаний) може бути передбачений на впускному отворі 111 для зовнішнього повітря для можливості течії повітря тільки від впускного отво 21 ру 111 для зовнішнього повітря в канал 110 формування аерозолю. Тримачі 114, 118 нагрівника утримують нагрівник 116 шляхом затискання нагрівника 116 між ними. Тримач 114 нагрівника розташований всередині верхньої частини 102а корпусу за допомогою опорного кільця 120, тоді як тримач 118 нагрівника вставлений у вищезазначене опорне кільце 106, тим самим з'єднуючись з мундштуком 104. Хоч обговорюваний тепер в третьому варіанті здійснення нагрівник 116 являє собою керамічний нагрівник, він може бути виготовлений з іншого хімічно і термічно стійкого електропровідного матеріалу, такого як нержавіюча сталь. Переважно верхня частина 102а корпусу повинна включати кришку (не показана), яка може бути відкрита і закрита для можливості витягання нагрівника 116 з верхньої частини 102а корпусу. Проміжна частина 102b корпусу визначає в ній задню камеру 122 і фронтальну камеру 124, де задня камера 122 і фронтальна камера 124 розділені роздільною перегородкою. Задня камера 122 проходить між вищезазначеними опорними кільцями 120 і 106. Всередині задньої камери 122 розташований опорний блок 126, і на опорному блоці 126 змонтований тримач 128 шприца. Тримач 128 шприца має прямокутний поперечний переріз і проходить паралельно вищезазначеному каналу 110 формування аерозолю. Тримач 128 шприца має сформований в ньому ступінчастий циліндричний отвір. Циліндричний отвір відкритий з кожного кінця тримача 128 шприца. Шприцевий насос 130 типу картриджа знімно вставлений в тримач 128 шприца. Гільза 128а фіксатора встановлена всередині тримача 128 шприца на його фронтальному кінці, якщо дивитися в напрямі вставляння шприцевого насоса 130. Таким чином, коли шприцевий насос 130 вставляється в тримач 128 шприца, шприцевий насос 130 впирається в гільзу 128а фіксатора. Фіг.6 показує шприцевий насос 130 детальніше. Шприцевий насос 130 включає зовнішній циліндр 132. Кругла перегородка 136 встановлена на фронтальному кінці циліндра 132 за допомогою кільцевого тримача 134. У циліндрі 132 розташований поршень 138. Поршень 138 може ковзати в циліндрі 132, але без можливості повертатися навколо його осі. Насосна камера 140 сформована в циліндрі 132 між поршнем 138 і перегородкою 136. Насосна камера 140 заповнена розчином L вищезазначеного типу. Поршень 138 має порожнисту привідну кремальеру 142. Привідна кремальєра 142 простягається від поршня 138 у бік заднього кінця зовнішнього циліндра 132, співвісно з поршнем 138. Привідна кремальєра 142 має торцеву стінку на своєму задньому кінці. Торцева стінка сформована у вигляді гайки, або, іншими словами, торцева стінка привідної кремальєри 142 має нарізний отвір, через який в привідну кремальєру 142 угвинчується нарізний шток 144. Нарізний шток 144 знаходиться в зачепленні з нарізним отвором, з фронтальним кінцем, розташованим всередині 93563 22 привідної кремальєри 142, і торцевою стінкою зовні привідної кремальєри 142. На задньому кінці нарізного штока 144 змонтована шестерня 146. Як показано на Фіг.5, коли шприцевий насос 130 встановлений всередині тримача 128 шприца, шестерня 146 знаходиться в зачепленні з шестернею 148 редуктора, яка знаходиться в зачепленні з привідною шестернею 150. Привідна шестерня 150 з'єднана з двигуном 152 як джерелом привідної потужності. Двигун 152 може обертатися в прямому і зворотному напрямі і змонтований на вищезазначеному опорному блоці 126. Двигун 152 може бути будь-яким з крокового електродвигуна, електродвигуна постійного струму і сервомотора. Шестерня 148 редуктора закріплена з обертанням всередині задньої камери 122. Як ясно з Фіг.5, коли шприцевий насос 130 встановлений всередині тримача 128 шприца, порожниста голка 154 впроваджується в насосну камеру 140 шприцевого насоса 130 через перегородку 136. Голка 154 утримується дископодібним голкотримачем 156. Голкотримач 156 розміщений всередині задньої камери 122. Голка 154 з'єднана з рідинним каналом 158, і рідинний канал 158 з'єднаний з вищезазначеним каналом 110 формування аерозолю. Більш конкретно, рідинний канал 158 включає внутрішній канал, який проходить в тримач 114 нагрівника, опорне кільце 120 і у верхню і проміжну частини 102а, 102b корпусу, і з'єднувальну трубку, яка проходить всередині задньої камери для з'єднання внутрішнього каналу і голки 154. Внутрішній канал має відкритий кінець в місці розподілу А, сформований на внутрішній поверхні тримача 114 нагрівника. Бажано, щоб кришка (не показана) з можливістю відкриватися і закриватися була передбачена на задній стінці проміжної частини 102b корпусу. При відкритій кришці можливе вставляння шприцевого насоса 130 в тримач 128 шприца і видалення шприцевого насоса 130 з тримача 128 шприца. У фронтальній камері 124 розташований контрольний пристрій 160, і електрична батарея 162 розміщена у вищезазначеній нижній частині 102с корпусу. Як акумуляторна батарея 162 можуть бути використані первинний гальванічний елемент, такий як паливний елемент або нікельводневий елемент, або вторинний елемент, такий як нікель-кадмієвий акумулятор, нікель-водневий акумулятор або літієвий акумулятор. В обговорюваному тепер варіанті здійснення акумуляторна батарея 162 являє собою літієвий акумулятор. Нижня частина 102с корпусу має кришку (не показана), що закривається і відкривається, і при відкритій кришці батарея 162 може бути замінена. Будучи вставленою в нижню частину 102с корпусу, акумуляторна батарея 162 стає електрично з'єднаною з контрольним пристроєм 160 через роз'єм 164, щоб служити джерелом живлення не тільки для контрольного пристрою 160, але і для вищезазначеного нагрівника 116 і двигуна 152. Як показано на Фіг.7, контрольний пристрій 160 включає контур стабілізації напруги 166 і контрольний блок 168, і контрольний блок 168 вклю 23 чає, наприклад, мікропроцесор, блок пам'яті, периферійний пристрій, інтерфейс входу-виходу і т.д. До виходу контрольного блока 168 електрично приєднані вищезазначений нагрівник 116, двигун 152 для шприцевого насоса 130 і індикатор 170. Індикатор 170, наприклад, розміщений на верхній поверхні верхньої частини корпусу 102а, поблизу від мундштука 194. До входу контрольного блока 168 електрично приєднані вимикач 172 джерела живлення з ручним керуванням для вмикання або вимикання подачі електричного струму від акумуляторної батареї 162, вимикач подачі рідини 174 для ручного керування шприцевим насосом 130, датчик 176 детектування всмоктування для виявлення всмоктування користувачем на мундштуку 104, який втягує повітря в канал формування аерозолю до мундштука, датчик 178 виявлення картриджа для детектування вставляння шприцевого насоса 130 в тримач 128 шприца, температурний датчик 180 для визначення температури нагрівника 116, і т.д. Вимикач 172 джерела живлення і вимикач 174 подачі рідини розташовуються на фронтальній стінці, як показано на Фіг.5, або на бічній стінці. В обговорюваному тепер варіанті здійснення датчик 176 детектування всмоктування являє собою датчик тиску, встановлений між вищезазначеним тримачем 118 нагрівника і мундштуком 104, для контролю тиску в каналі 110 формування аерозолю. Як датчик 176 детектування всмоктування замість датчика тиску може бути застосований датчик витрати, щоб визначати потік повітря в каналі 110 формування аерозолю. У цьому випадку вищезазначена Т-подібна трубка 112 має другий кінець, відкритий на зовнішній поверхні верхньої частини 102а корпусу, і датчик витрати розміщується в цьому відкритому другому кінці. Датчик 178 виявлення картриджа, наприклад, являє собою кінцевий вимикач і розташовується на гільзі 128а фіксатора тримача 128 шприца. Датчик 178 виявлення картриджа активується шприцевим насосом 130, який був вставлений в тримач 128 шприца. Температурний датчик 180 приєднаний до нагрівника 116. Як температурний датчик 180 може бути використаний термістор, термопара або платиновий реостатний провід. Альтернативно, контрольний блок 168 може діяти як температурний датчик 180. Більш конкретно, контрольний блок 168 може оцінювати температуру нагрівника 116 по потужності, що підводиться до нагрівника 116. Контрольний блок 168 одержує сигнали від вимикачів і датчиків, приєднаних до його входу, і керує нагрівником 116 і дією шприцевого насоса 130 на основі цих сигналів. Контрольний блок 168 далі визначає робочий стан щонайменше одного з нагрівника 116, шприцевого насоса 130 і батареї 162 і видає результат визначення на індикатор 170. Індикатор 170 буде описаний далі. Перед описом способу всмоктування аерозолю з використанням аспіратора згідно з третім варіантом здійснення, буде описана попередня обробка, виконувана за вставлянням шприцевого насоса 130 в тримач 128 шприца, і подальша об 93563 24 робка, виконувана перед заміною шприцевого насоса 130. Коли шприцевий насос 130 вставляється в тримач 128 шприца в перший раз, або в тримач 128 шприца вставляється новий шприцевий насос 130 для заміни старого такого 130, вищезазначений датчик виявлення картриджа 178 визначає вставляння шприцевого насоса 130 і подає сигнал виявлення в контрольний блок 168, тим самим спонукаючи контрольний блок 168 до виконання попередньої обробки. Більш конкретно, контрольний блок 168 приводить в дію двигун 152 для обертання шприцевого насоса 130 в одному напрямі, тим самим спонукаючи шестерню 146 до обертання на заданий кут. В результаті поршень 138 шприцевого насоса 130 просувається уперед на задану відстань в напрямі, який забезпечує скорочення об'єму насосної камери 140, а саме у бік перегородки 138, тим самим видавлюючи розчин L з насосної камери 140 шприцевого насоса 130 в рідинний канал 158. Кількість розчину L, виведена в цей час, відповідає об'єму рідинного каналу 158, так що рідинний канал 15 заповнюється розчином L. На цьому попередня обробка завершується. Коли кількість розчину L в шприцевому насосі 130 зменшується до заданого рівня або нижче, так що шприцевий насос 130 потребує заміни, контрольний блок 168 приводить в дію двигун 152 для шприцевого насоса 130 з обертанням в зворотному напрямі, тим самим примушуючи поршень до витягнення. Таке витягнення поршня 138 створює негативний тиск в насосній камері 140. В результаті вищезазначений розчин L, що заповнює рідинний канал 158, повністю перетікає зворотно в насосну камеру 140, на чому подальша обробка завершується. В результаті вищеописаної подальшої обробки рідинний канал 158 спорожнюється. Таким чином, якщо шприцевий насос 130 замінюється новим шприцевим насосом, який містить розчин, відмінний від розчину L, змішування різних розчинів в рідинному каналі 158 не відбувається. Далі буде описане основне функціонування аспіратора згідно з третім варіантом здійснення або основний спосіб всмоктування аерозолю. Перед всмоктуванням через мундштук 104 користувач спочатку переводить вимикач 174 подачі рідини в положення «ввімкнено». Після одержання сигналу «ввімкнено» від вимикача 174 подачі рідини контрольний блок 168 спонукає поршень 138 шприцевого насоса 130 переміститися уперед на задану відстань. В результаті фіксована кількість. розчину L подається з насосної камери 140 шприцевого насоса 130 в місце розподілу А в каналі формування аерозолю 110, і розчин L закупорює канал формування аерозолю 110 в місці розподілу А. Потім, коли користувач всмоктує повітря через мундштук 104, повітря в каналі формування аерозолю 110 втягується в мундштук 104, і розчин L переноситься з місця розподілу А в нагрівник 116, проходячи за втягуваним повітрям. Якщо в цей момент нагрівник 116 досяг температури нагрівального розпилення, тобто температури, достатньої 25 для нагрівання і розпилення розчину L, весь розчин L переноситься в нагрівник 116, перетворюючись в аерозоль повністю, і сформований таким чином аерозоль втягується в рот користувача з потоком повітря. Контрольний блок 168 може контролювати температуру нагрівника 116, наприклад, в процесі температурного контролю, показаномуна Фіг.8. Далі буде описаний цей процес температурного контролю. При приведенні користувачем вимикача живлення 172 в положення «ввімкнено» контрольний блок 168 починає подачу електричної енергії на нагрівник 116. В ході відстеження температури нагрівника 116 на основі сигналу детектування від температурного датчика 180 контрольний блок 168 швидко підвищує температуру нагрівника 116 до заданої температури попереднього нагріву Та (наприклад, 150°С) і підтримує нагрівник при цій температурі раннього попереднього нагріву Та (перша стадія режиму попереднього нагріву). Потім, коли користувач переводить вимикач подачі рідини 174 в положення «ввімкнено» з наміром всмоктувати аерозоль і сигнал «ввімкнено» надходить від вимикача подачі рідини 174 в контрольний блок 168, контрольний блок 168 приводить в дію двигун 152 для шприцевого насоса 130, тим самим спонукаючи поршень 138 шприцевого насоса 130 переміститися уперед на задану відстань. В результаті фіксована кількість розчину L подається в місце розподілу А в каналі формування аерозолю 110 з насосної камери 140 шприцевого насоса 130 через рідинний канал 158, і, як згадано вище, поданий розчин L закупорює канал формування аерозолю 110 в місці розподілу А. У той же час, як подається розчин L, контрольний блок 168 підвищує температуру нагрівника 116 до температури пізнього попереднього нагріву Тb (наприклад, 185°С), більш високої, ніж температура раннього попереднього нагріву Та, на основі сигналу детектування від температурного датчика 180, і підтримує нагрівник при цій температурі пізнього попереднього нагріву Тb (друга стадія режиму попереднього нагріву). Потім, коли користувач всмоктує повітря з мундштука 104, всмоктувальна дія користувача фіксується датчиком 176 детектування всмоктування, і сигнал виявлення посилається в контрольний блок 168. Після одержання сигналу виявлення контрольний блок 168 швидко підвищує температуру нагрівника 116 від температури пізнього попереднього нагріву Тb до температури нагрівального розпилення Тс (наприклад, 220°С), на основі сигналу детектування від температурного датчика 180 (режим нагрівального розпилення). Температура нагрівального розпилення Тс являє собою температуру нагрівника 116, достатню для розпилення розчину L, а саме перетворення його в аерозоль. Таким чином, коли користувач виконує всмоктувальну дію, розчин L переноситься з місця розподілу А у бік нагрівника 116, одночасно з чим температура нагрівника 116 підвищується до температури нагрівального розпилення Тс. В результаті весь розчин, який надійшов в нагрівник 93563 26 116, розпилюється, а саме перетворюється в аерозоль, від впливу теплоти нагрівника 116, і сформований аерозоль втягується в рот користувача через мундштук 104 разом з потоком повітря. Потрібно зазначити, що, коли нагрівник 116 досягає температури нагрівального розпилення Тс, контрольний блок 168 зупиняє подачу електричної енергії на нагрівник 116. Після цього, коли сигнал детектування від температурного датчика 180 показує, що нагрівник 116 охолонув до температури раннього попереднього нагріву Та, контрольний блок 168 поновлює подачу електричної енергії в нагрівник 116 для підтримання нагрівника 116 при температурі раннього попереднього нагріву Та, поки вимикач подачі рідини 174 не буде переведений в положення «ввімкнено» наступного разу (перша стадія режиму попереднього нагріву). Контрольний блок 168 повторює вищеописаний температурний контроль. Вищезазначений температурний контроль нагрівника 116 проводиться шляхом широтноімпульсної модуляції. Як показано на Фіг.9, при широтно-імпульсній модуляції модулюється робочий цикл, а саме відношення часу імпульсу «ввімкнено», за який струм подається до нагрівника 116, до періоду проходження імпульсів. Більш конкретно, тривалість ввімкнення DO для періоду від часу, коли вимикач живлення 172 приведений в положення «ввімкнено», до того, як нагрівник 116 нагріється до температури раннього попереднього нагріву Та, визначається як максимально допустима для акумуляторної батареї 162. Кожна з тривалостей ввімкнення D1, D2 для підтримання нагрівника 116 при температурах раннього і пізнього попереднього нагріву Та, Тb, відповідно, визначаються як мінімальні, необхідні для цього. Далі, тривалість ввімкнення D3 для підвищення температури нагрівника 116 від температури пізнього попереднього нагріву Тb до температури нагрівального розпилення Тс визначається як максимальна, яка не викликає зміни складу розчину L. Таке максимальне значення залежить від складу розчину L. Тривалість ввімкнення D4 для підвищення температури нагрівника 116 від температури раннього попереднього нагріву Та до температури пізнього попереднього нагріву ТЬ, наприклад, може бути визначена як така, що дорівнює тривалості ввімкнення D3. Як вже ясно з вищенаведеного опису, нагрівник 116 нагрівається до температури пізнього попереднього нагріву Тb перед тим, як користувач виконує дію всмоктування. Це суттєво скорочує період часу між початком всмоктувальної дії користувача і моментом, коли нагрівник 116 досягне температури нагрівального розпилення Тс, і тому дозволяє розчину L сформувати аерозоль в повітрі, втягуваному користувачем, одночасно з всмоктувальною дією користувача, тим самим звільняючи користувача від відчуття дискомфорту внаслідок запізнення у часі перед формуванням аерозолю. Весь розчин L, що надійшов в місце розподілу А в каналі 110 формування аерозолю, перетворюється в аерозоль всередині каналу 110 формуван 27 ня аерозолю, більш конкретно всередині нагрівника 116. Таким чином, аерозоль, одержаний з розчину L, разом з втягнутим повітрям ефективно всмоктується користувачем з каналу 110 формування аерозолю через мундштук 104. В результаті швидкість доставки аерозолю не залежить від об'єму повітря, всмоктуваного користувачем, і тому стабільна. З іншого боку, в той час як користувач не виконує всмоктувальної дії, нагрівник 116 підтримується при температурі раннього попереднього нагріву Та, більш низькій, ніж температура нагрівального розпилення Тс, і тільки після того, як вимикач подачі рідини 174 приводиться в положення «ввімкнено», нагрівник 116 нагрівається від температури раннього попереднього нагріву Та до температури пізнього попереднього нагріву Тb. Це знижує витрату енергії акумуляторної батареї 162, а саме збільшує тривалість терміну служби батареї 162. У вищенаведеному описі передбачається, що користувач починає всмоктувальну дію з нагрівником 116, що підтримується при температурі пізнього попереднього нагріву Тb (тобто у другій стадії режиму попереднього нагріву). Щоб забезпечити початок всмоктувальної дії користувачем в таких умовах, контрольний блок 168 містить секцію 182 оцінки температури, як показано на Фіг.10. Секція 182 оцінки температури визначає досяг чи ні нагрівник 116 температури пізнього попереднього нагріву Тb по сигналу детектування від температурного датчика 180. Якщо одержаний результат визначення «правильно», то секція 182 оцінки температури виводить на індикатор 170 показання, що аспіратор «готовий до всмоктування». Більш конкретно, щоб показати, що аспіратор «готовий до всмоктування», індикатор 170 містить індикаторну лампу 184, щоб користувач міг почати всмоктувальну дію після підтвердження, що індикаторна лампа 184 ввімкнена. У той момент, коли користувач почав всмоктувальну дію, індикаторна лампа 184 відключається. Коли аспіратор скомпонований так, що шприцевий насос 130 приводиться в дію користувачем, який приводить вимикач 174 подачі рідини в положення «ввімкнено», як описано вище, бажано, щоб контрольний блок 168 далі містив секцію 186 визначення стримування. Секція 186 визначення стримування утримує вимикач 174 подачі рідини неактивним, поки користувач не почне всмоктувальну дію, тобто поки сигнал детектування не буде виданий датчиком 176 детектування всмоктування після приведення в дію шприцевого насоса 130. Таким чином, навіть якщо користувач, помилково, приведе вимикач 174 подачі рідини в положення «ввімкнено», шприцевий насос 130 не буде приведений в дію двічі. Це гарантує, що кількість розчину L, що подається в місце розподілу А в каналі 110 формування аерозолю, визначається однократною дією шприцевого насоса 130. Індикатор 170 може включати індикаторну лампу 188 для показання, що приведення в дію шприца 170 стримане. У цьому випадку секція 186 визначення стримування вмикає індикаторну лампу 188 одночасно із стримуванням активації шпри 93563 28 цевого насоса 130, щоб повідомити користувачеві, що має місце подвійна активація шприцевого насоса 130, чим виключається подвійна подача розчину L. Коли користувач виконує всмоктувальну дію і потім нагрівник 116 досягає температури розпилення Тс, або подача струму на нагрівник 116 після цього припиняється, приведення в дію шприцевого насоса 130 дозволяється і індикаторна лампа 188 відключається. Контрольний блок 168 може далі містити секцію 190 визначення залишкової кількості для детектування кількості розчину L, що залишається в шприцевому насосі 130, і секцію 192 визначення напруги для детектування напруги акумуляторної батареї 162, і індикатор 170 може включати індикаторні лампи 194, 196, відповідні секції 190 визначення залишкової кількості і секції 192 визначення напруги, відповідно. Як згадано вище, кількість розчину L, що подається з шприцевого насоса 130 кожного разу, коли шприцевий насос 130 приводиться в дію, є постійною. Таким чином, секція 190 визначення залишкової кількості оцінює кількість розчину L, що залишається в шприцевому насосі 130, по кількості розчину, поданого з шприцевого насоса 130 у вищезазначеній попередній обробці, і щонайменше або по числу циклів приведення в дію шприцевого насоса 130, або по тому, скільки разів був поданий сигнал виявлення від датчика 176 всмоктування. Коли оцінювана залишкова кількість знижується до заданого рівня або нижче такого, секція 190 визначення залишкової кількості вмикає індикаторну лампу 194 індикатора 170, щоб повідомити користувачеві, що залишкова кількість розчину L «недостатня». Секція 192 визначення напруги визначає вихідну напругу акумуляторної батареї 162, і, коли вихідна напруга знижується до попередньо заданого значення або нижче такого, вмикає індикаторну лампу 196 індикатора 170, щоб повідомити користувачеві, що «заряд батареї, що залишився, недостатній». Показання станів аспіратора, а конкретно нагрівника 116, шприцевого насоса 130 і акумуляторної батареї 162, вмикання/вимикання індикаторних ламп 184, 188, 194 і 196 може допомогти користувачеві належним чином користуватися аспіратором для всмоктування аерозолю і попереджає про необхідність приготування нового шприцевого насоса або акумуляторної батареї для заміни шприцевого насоса 130 і/або акумуляторної батареї 162. Як згадано вище, нагрівник 116 знімно встановлюється всередині верхньої частини 102а корпусу. Це дозволяє користувачеві видаляти нагрівник 116 і легко прочищати канал 110 формування аерозолю, а також внутрішню частину нагрівника 116. Індикатор 170 може включати рідкокристалічний дисплей замість, наприклад, індикаторних ламп. У цьому випадку вищезазначені різноманітні стани представляються на рідкокристалічному дисплеї. 29 Вимикач подачі рідини 174 не є обов'язковим. Коли аспіратор не містить вимикач 174 подачі рідини, контрольний блок 168 керує температурою нагрівника 116 в процесі температурного контролю, як показано на Фіг.11 або 12. Після того, як вимикач живлення приведений в положення «ввімкнено», контрольний блок 168 підвищує температуру нагрівника 116 до температури попереднього нагріву Td, більш низької, ніж температура нагрівального розпилення Тс, і підтримує його при цій температурі попереднього нагріву Td (режим попереднього нагріву). Потім користувач починає всмоктувальну дію і, коли датчик 176 детектування всмоктування посилає сигнал виявлення, контрольний блок 168 підвищує температуру нагрівника 116 до температури нагрівального розпилення Тс (режим нагрівального розпилення) і припиняє подачу струму на нагрівник 116. Потім, коли нагрівник 116 остигає до температури попереднього нагріву або нижче такої, контрольний блок 168 поновлює подачу струму на нагрівник 116 для підвищення температури нагрівника 116 зворотно до температури попереднього нагріву Td. Контрольний блок 168 може активувати шприцевий насос 130 для подачі фіксованої кількості розчину L в місце розподілу А в каналі формування аерозолю 110, в той час як нагрівник 116 нагрівається до температури нагрівального розпилення Тс. Більш конкретно, як видно з графіка температурного контролю, показаного на Фіг.11, контрольний блок 168 приводить в дію шприцевий насос 130 для подачі розчину L, в той час як нагрівник 116 нагрівається від температури попереднього нагріву Td до температури розпилення Тс. У цьому випадку у час, коли подається розчин L, повітря в каналі 110 формування аерозолю вже було втягнуте у бік мундштука всмоктувальною дією користувача на мундштук 104, так що розчин L, підведений до місця розподілу А, негайно переноситься в нагрівник 116, нагрівається нагрівником 116 і розпилюється, а саме формує аерозоль з втягнутим повітрям. Розчин L може бути підведений в той час як нагрівник 116 підтримується при температурі попереднього нагріву Td. Тільки перша подача розчину L може бути проведена у час, коли вимикач 172 живлення приведений в положення «ввімкнено». Температура попереднього нагріву Td може дорівнювати вищезазначеній температурі пізнього попереднього нагріву Тb. Однак, передбачаючи, що користувач може безперервно повторювати всмоктувальну дію, температура попереднього нагріву Td і температура раннього попереднього нагріву Та визначаються так, що час, затрачуваний нагрівником 116 для досягнення температури нагрівального розпилення Тс після початку всмоктувальної дії користувачем, тобто час, затрачуваний на формування аерозолю, не може створювати у користувача відчуття дискомфорту і попередній нагрів не викликає зміни складу розчину L. 93563 30 Це може бути відрегульоване так, що, коли шприцевий насос 130 приводиться в дію для подачі розчину L в місце розподілу А в каналі 110 формування аерозолю і потім користувач приводить вимикач 172 живлення в положення «вимкнено» без виконання всмоктувальної дії, контрольний блок 168 виконує режим завершення. Режим завершення включає зворотну дію шприцевого насоса 130, тим самим повертаючи розчин L зворотно в зону подачі або в насосну камеру 140. Такий режим завершення виконується також в процесі температурного контролю, показаному на Фіг.8, з використанням вимикача 174 подачі рідини. Щоб обійтися без вищезазначеного режиму завершення, контрольний блок 168 може провести процес температурного контролю, як показано на Фіг.12. У цьому процесі температурного контролю контрольний блок 168 приводить в дію шприцевий насос 130 після одержання сигналу виявлення від датчика 176 детектування всмоктування. Оскільки подача розчину L викликається за всмоктувальною дією користувача, усувається можливість того, що розчин L залишиться в місці розподілу А в каналі 110 формування аерозолю. У зв'язку з можливою неправильною дією вимикача 172 живлення може бути зроблено так, що контрольний блок 168 не починає або не зупиняє функціонування, поки вимикач живлення залишається в положенні «ввімкнено» або «вимкнено» протягом заданого періоду часу. Однак бажано, щоб подача струму на нагрівник 116 починалася в той же самий час, коли вимикач 172 живлення переводиться в положення «ввімкнено». Може бути зроблено так, що контрольний блок 168 робить неефективним вимикач 172 живлення в положенні «ввімкнено», якщо шприцевий насос 130 не приєднаний, або, іншими словами, сигнал виявлення не поданий датчиком 178 детектування картриджа. Далі, може бути зроблено так, що контрольний блок 168 має функцію зберігання історії застосування, наприклад, скільки разів користувач виконував всмоктувальну дію, як довго енергія подавалася на нагрівник 116, скільки разів замінювався шприцевий насос 130 і т. д. Далі, може бути зроблено так, що аерозольний аспіратор включає секцію зчитування для зчитування інформації на шприцевому насосі 130 у час, коли шприцевий насос 130 приєднується, якщо шприцевий насос 130 несе таку інформацію, як тип і об'єм розчину, у формі штрих-коду і тому подібного. У цьому випадку може бути зроблено так, що контрольний блок 168 змінює процес температурного контролю для нагрівника 116 залежно від типу розчину, ідентифікованого по інформації, зчитаній за допомогою секції 168 зчитування. В аерозольний аспіратор може бути введена система ідентифікації особистості, заснована на відбитках пальців, ID-бейджику, посвідченні особи або тому подібному, щоб надійно виключити несанкціоноване використання аерозольного аспіратора. Далі, джерело живлення аерозольного аспіратора необов'язково повинно бути розміщене всередині корпусу. 31 Хоч аерозольний аспіратор згідно з вищеописаними варіантами здійснення у всіх випадках використовує шприцевий насос для подачі розчину, 93563 32 може бути застосований інший тип нагнітального насоса з фіксованою подачею, такий як шестерний насос. 33 93563 34 35 93563 36 37 93563 38 39 Комп’ютерна верстка Н. Лиcенко 93563 Підписне 40 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAerosol suction device (variants) and aerosol suction method
Автори англійськоюYamada Manabu, Sasaki Hiroshi, Katayama Kazuhiko, Yajima, Morio
Назва патенту російськоюАэрозольный аспиратор (варианты) и способ всасывания аэрозоля
Автори російськоюЯмада Манабау, Сасаки Хироси, Катаяма Казухико, Ядзима Морио
МПК / Мітки
МПК: B05B 17/00, A61M 15/00, A61M 11/02, B05B 7/24, A61M 11/00
Мітки: аерозолю, аерозольний, аспіратор, всмоктування, варіанти, спосіб
