Інвертор електромеханічний

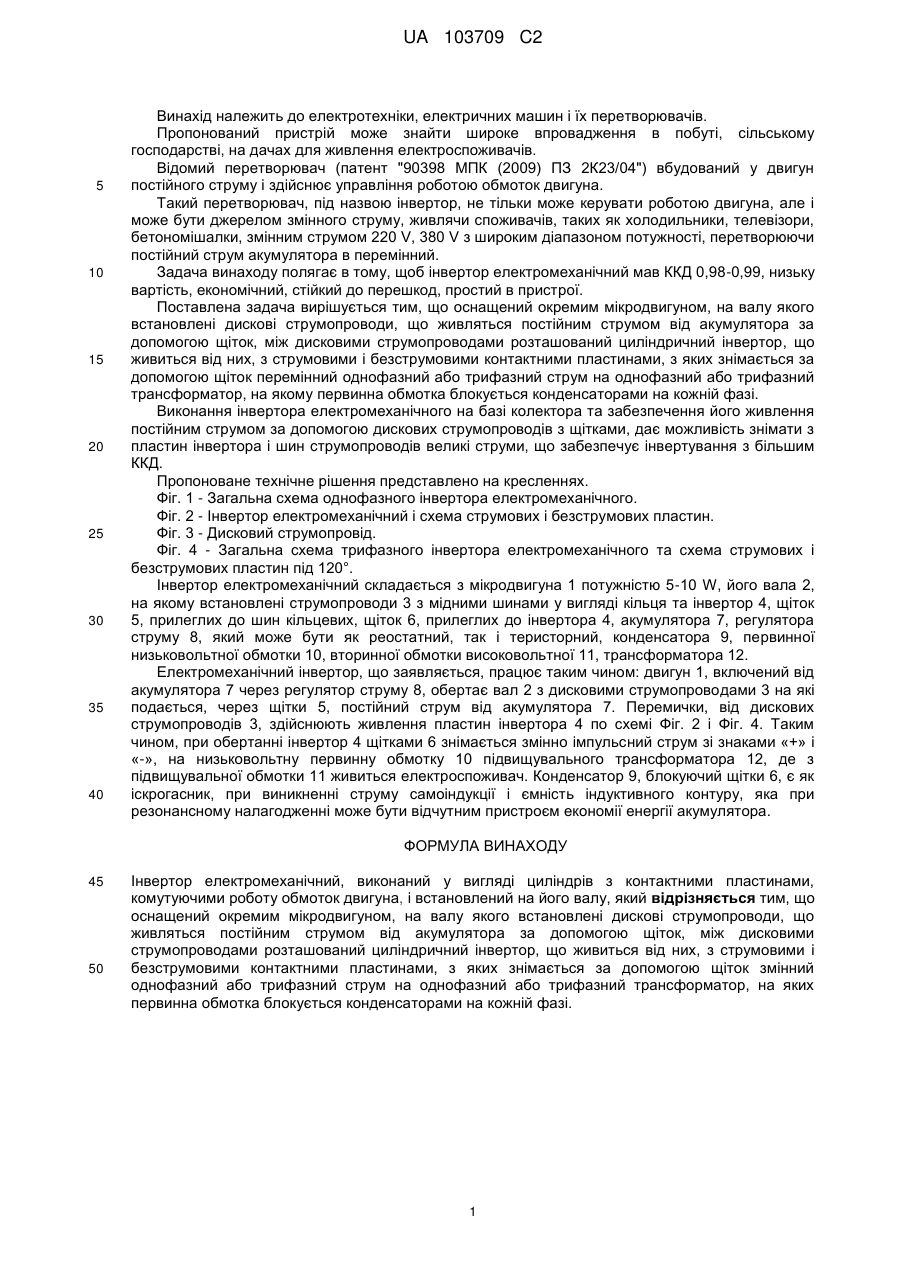

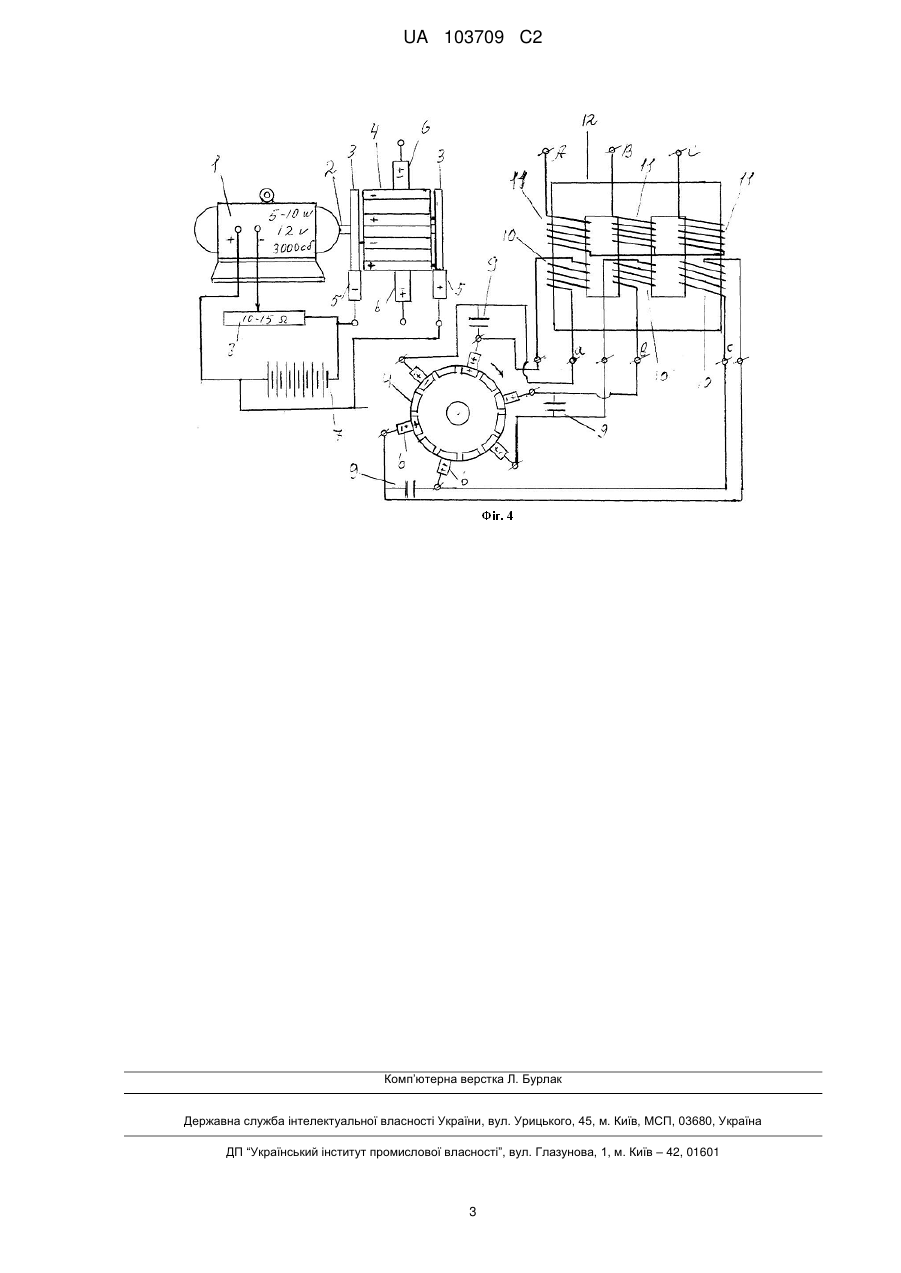

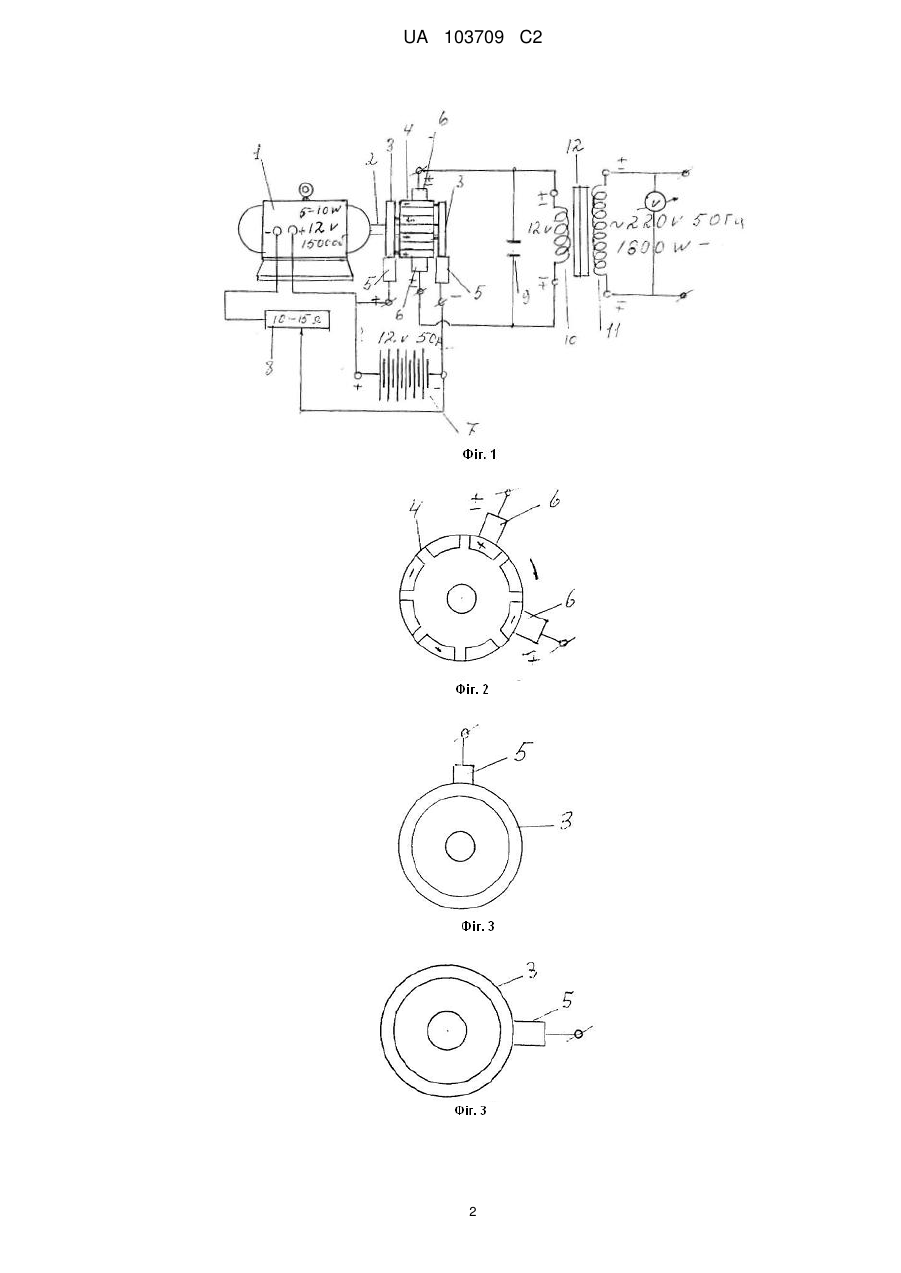

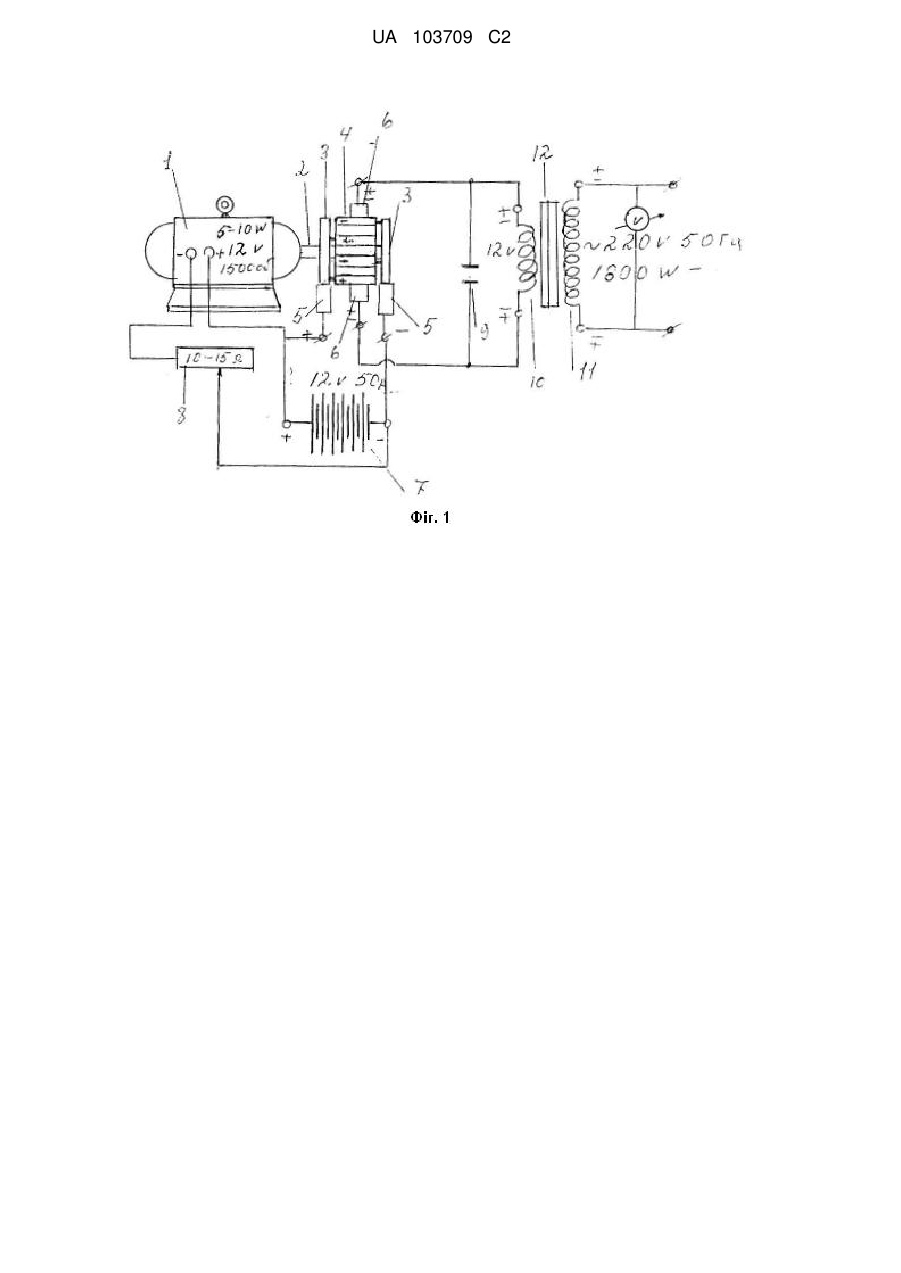

Реферат: Інвертор електромеханічний, виконаний у вигляді циліндрів з контактними пластинами, комутуючими роботу обмоток двигуна, і встановлений на його валу, оснащений окремим мікродвигуном, на валу якого встановлені дискові струмопроводи, що живляться постійним струмом від акумулятора за допомогою щіток. Між дисковими струмопроводами розташований циліндричний інвертор, що живиться від них, з струмовими і безструмовими контактними пластинами, з яких знімається за допомогою щіток змінний однофазний або трифазний струм на однофазний або трифазний трансформатор, на яких первинна обмотка блокується конденсаторами на кожній фазі. UA 103709 C2 (12) UA 103709 C2 UA 103709 C2 5 10 15 20 25 30 35 40 Винахід належить до електротехніки, електричних машин і їх перетворювачів. Пропонований пристрій може знайти широке впровадження в побуті, сільському господарстві, на дачах для живлення електроспоживачів. Відомий перетворювач (патент "90398 МПК (2009) ПЗ 2К23/04") вбудований у двигун постійного струму і здійснює управління роботою обмоток двигуна. Такий перетворювач, під назвою інвертор, не тільки може керувати роботою двигуна, але і може бути джерелом змінного струму, живлячи споживачів, таких як холодильники, телевізори, бетономішалки, змінним струмом 220 V, 380 V з широким діапазоном потужності, перетворюючи постійний струм акумулятора в перемінний. Задача винаходу полягає в тому, щоб інвертор електромеханічний мав ККД 0,98-0,99, низьку вартість, економічний, стійкий до перешкод, простий в пристрої. Поставлена задача вирішується тим, що оснащений окремим мікродвигуном, на валу якого встановлені дискові струмопроводи, що живляться постійним струмом від акумулятора за допомогою щіток, між дисковими струмопроводами розташований циліндричний інвертор, що живиться від них, з струмовими і безструмовими контактними пластинами, з яких знімається за допомогою щіток перемінний однофазний або трифазний струм на однофазний або трифазний трансформатор, на якому первинна обмотка блокується конденсаторами на кожній фазі. Виконання інвертора електромеханічного на базі колектора та забезпечення його живлення постійним струмом за допомогою дискових струмопроводів з щітками, дає можливість знімати з пластин інвертора і шин струмопроводів великі струми, що забезпечує інвертування з більшим ККД. Пропоноване технічне рішення представлено на кресленнях. Фіг. 1 - Загальна схема однофазного інвертора електромеханічного. Фіг. 2 - Інвертор електромеханічний і схема струмових і безструмових пластин. Фіг. 3 - Дисковий струмопровід. Фіг. 4 - Загальна схема трифазного інвертора електромеханічного та схема струмових і безструмових пластин під 120°. Інвертор електромеханічний складається з мікродвигуна 1 потужністю 5-10 W, його вала 2, на якому встановлені струмопроводи 3 з мідними шинами у вигляді кільця та інвертор 4, щіток 5, прилеглих до шин кільцевих, щіток 6, прилеглих до інвертора 4, акумулятора 7, регулятора струму 8, який може бути як реостатний, так і теристорний, конденсатора 9, первинної низьковольтної обмотки 10, вторинної обмотки високовольтної 11, трансформатора 12. Електромеханічний інвертор, що заявляється, працює таким чином: двигун 1, включений від акумулятора 7 через регулятор струму 8, обертає вал 2 з дисковими струмопроводами 3 на які подається, через щітки 5, постійний струм від акумулятора 7. Перемички, від дискових струмопроводів 3, здійснюють живлення пластин інвертора 4 по схемі Фіг. 2 і Фіг. 4. Таким чином, при обертанні інвертор 4 щітками 6 знімається змінно імпульсний струм зі знаками «+» і «-», на низьковольтну первинну обмотку 10 підвищувального трансформатора 12, де з підвищувальної обмотки 11 живиться електроспоживач. Конденсатор 9, блокуючий щітки 6, є як іскрогасник, при виникненні струму самоіндукції і ємність індуктивного контуру, яка при резонансному налагодженні може бути відчутним пристроєм економії енергії акумулятора. ФОРМУЛА ВИНАХОДУ 45 50 Інвертор електромеханічний, виконаний у вигляді циліндрів з контактними пластинами, комутуючими роботу обмоток двигуна, і встановлений на його валу, який відрізняється тим, що оснащений окремим мікродвигуном, на валу якого встановлені дискові струмопроводи, що живляться постійним струмом від акумулятора за допомогою щіток, між дисковими струмопроводами розташований циліндричний інвертор, що живиться від них, з струмовими і безструмовими контактними пластинами, з яких знімається за допомогою щіток змінний однофазний або трифазний струм на однофазний або трифазний трансформатор, на яких первинна обмотка блокується конденсаторами на кожній фазі. 1 UA 103709 C2 2 UA 103709 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
