Лопатева система деласа вітро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів

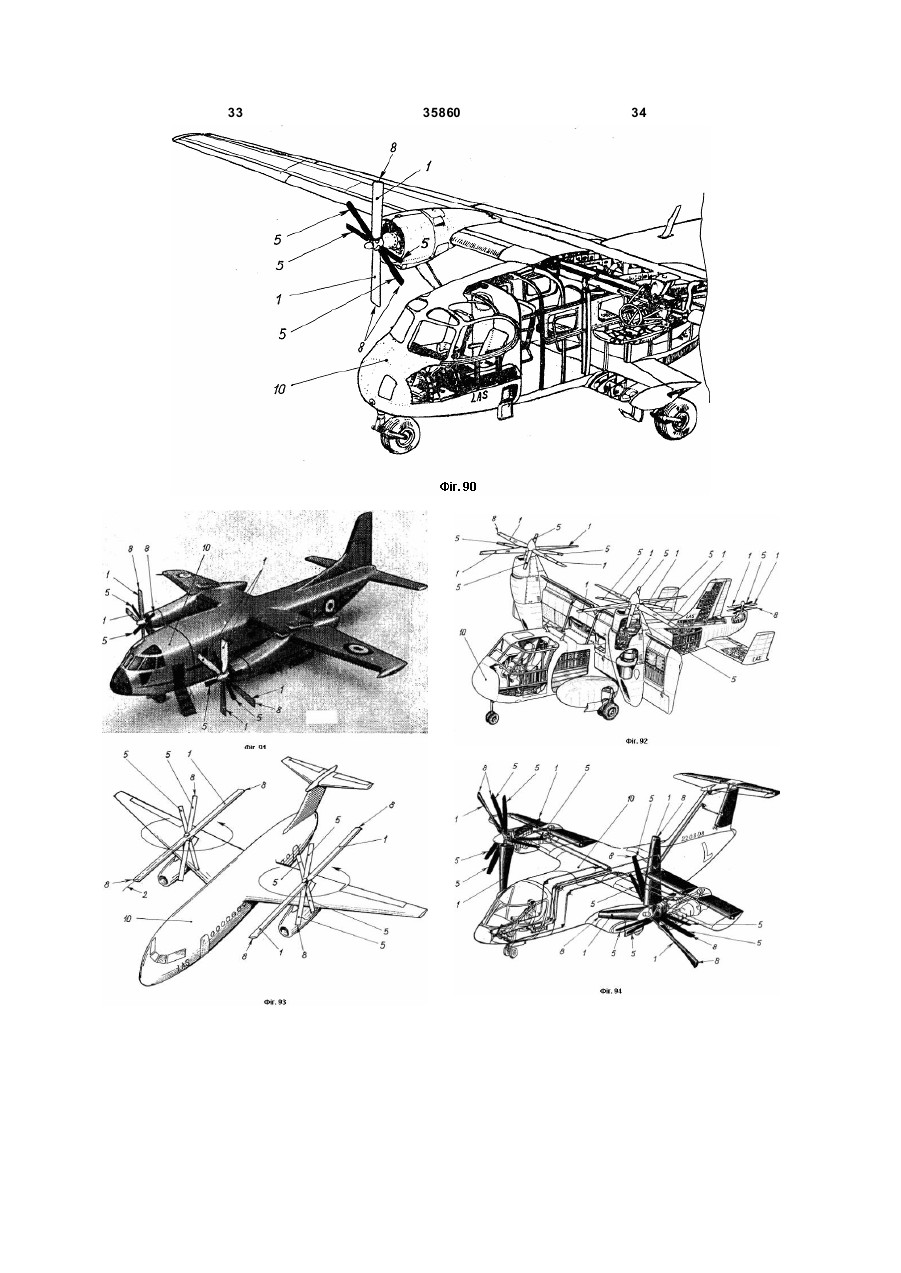

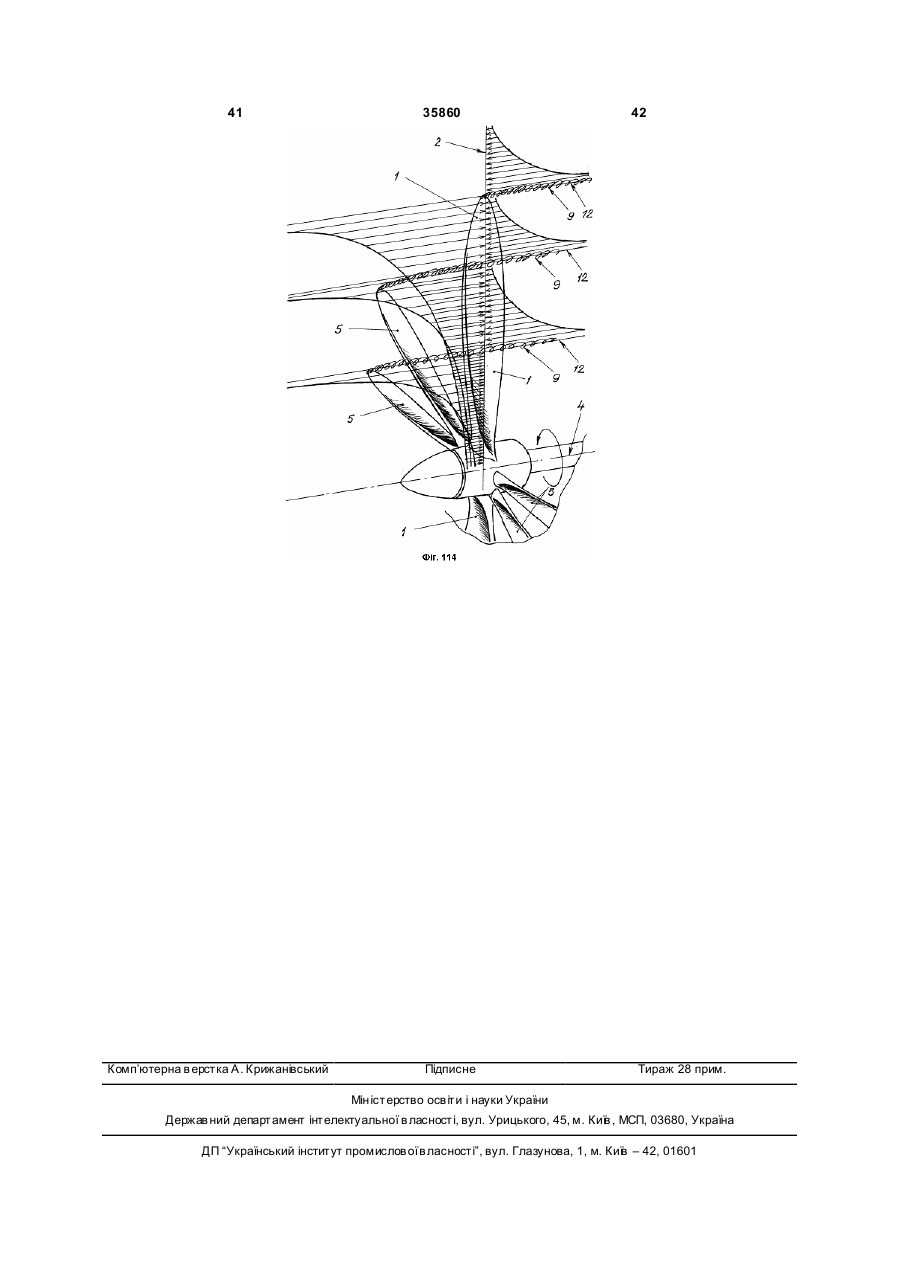

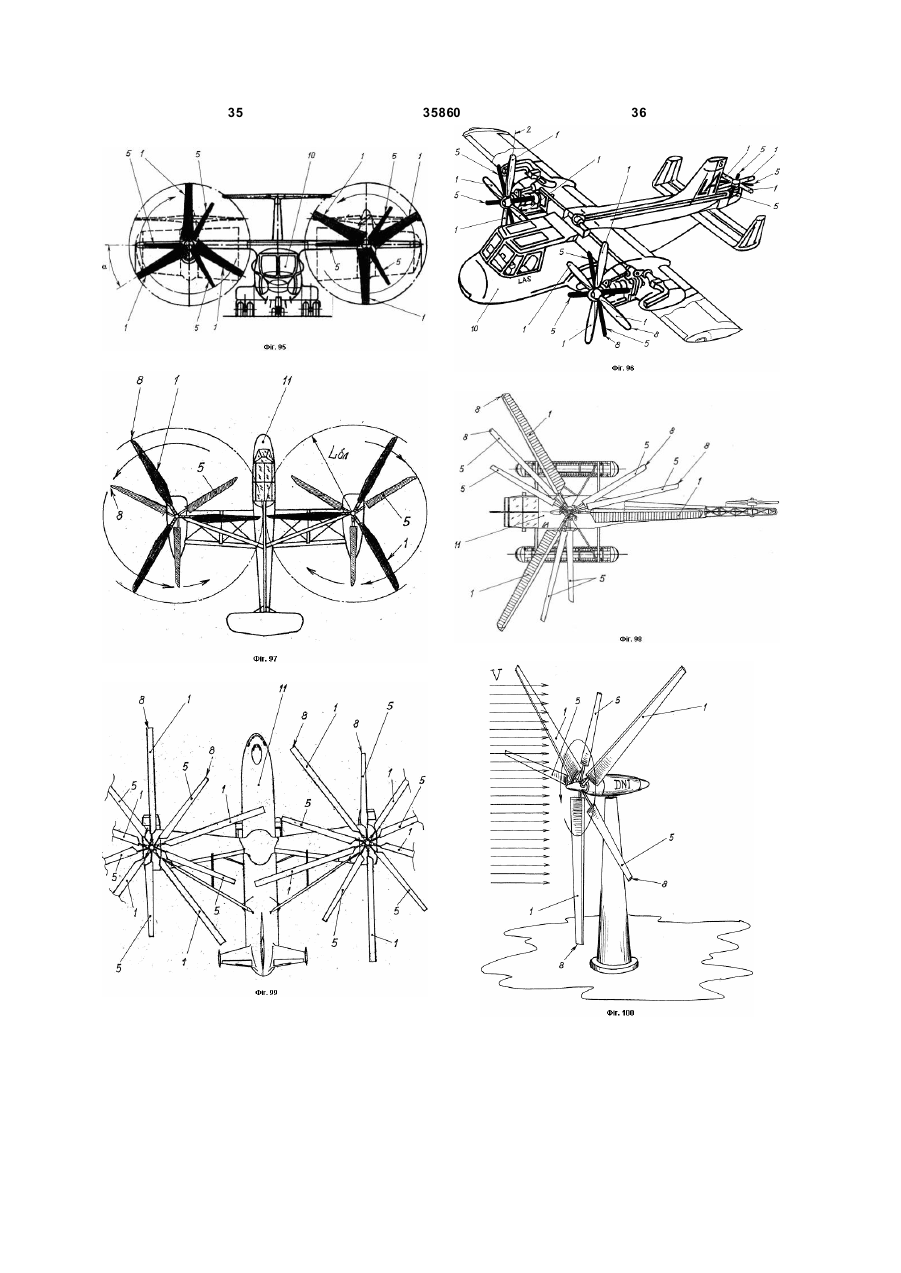

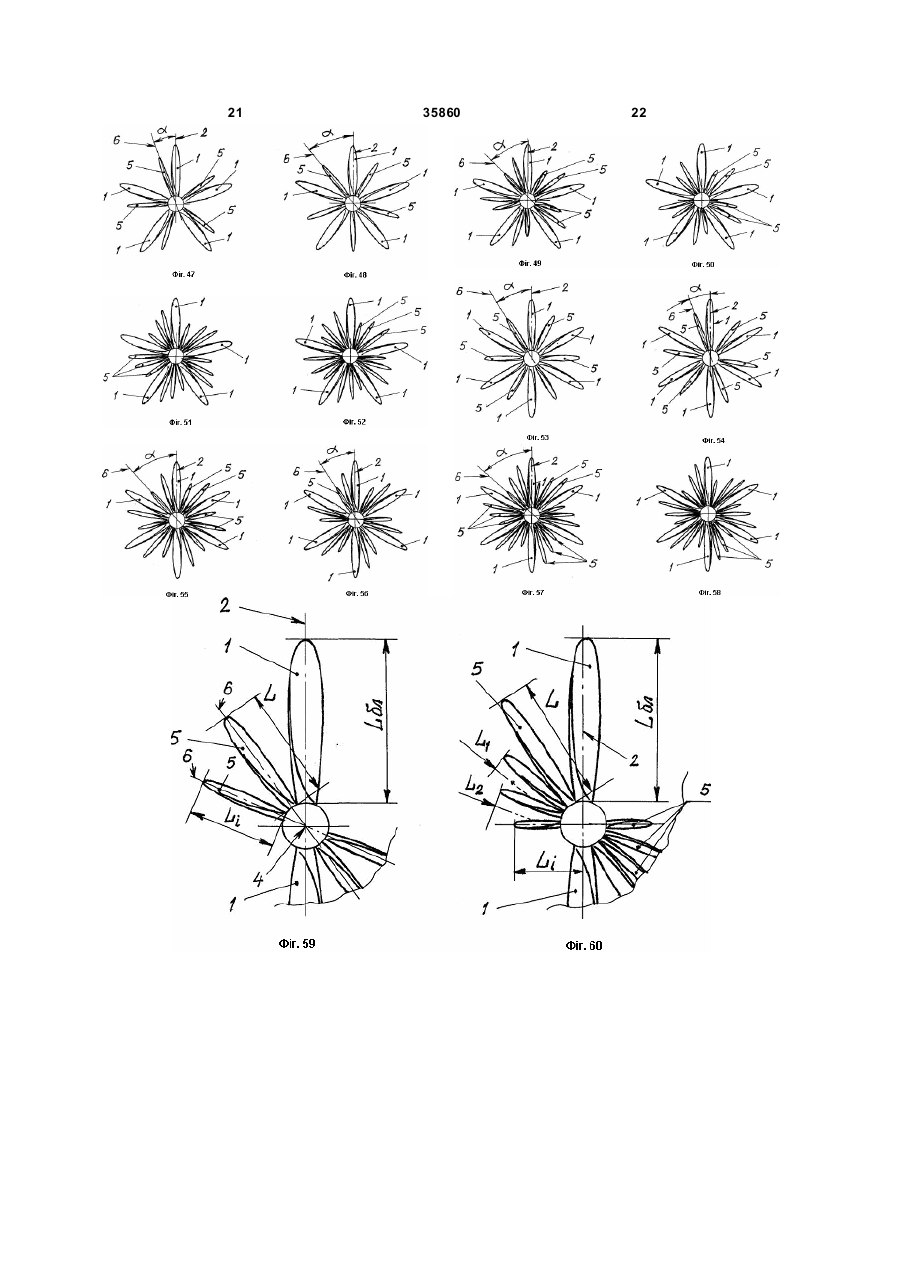

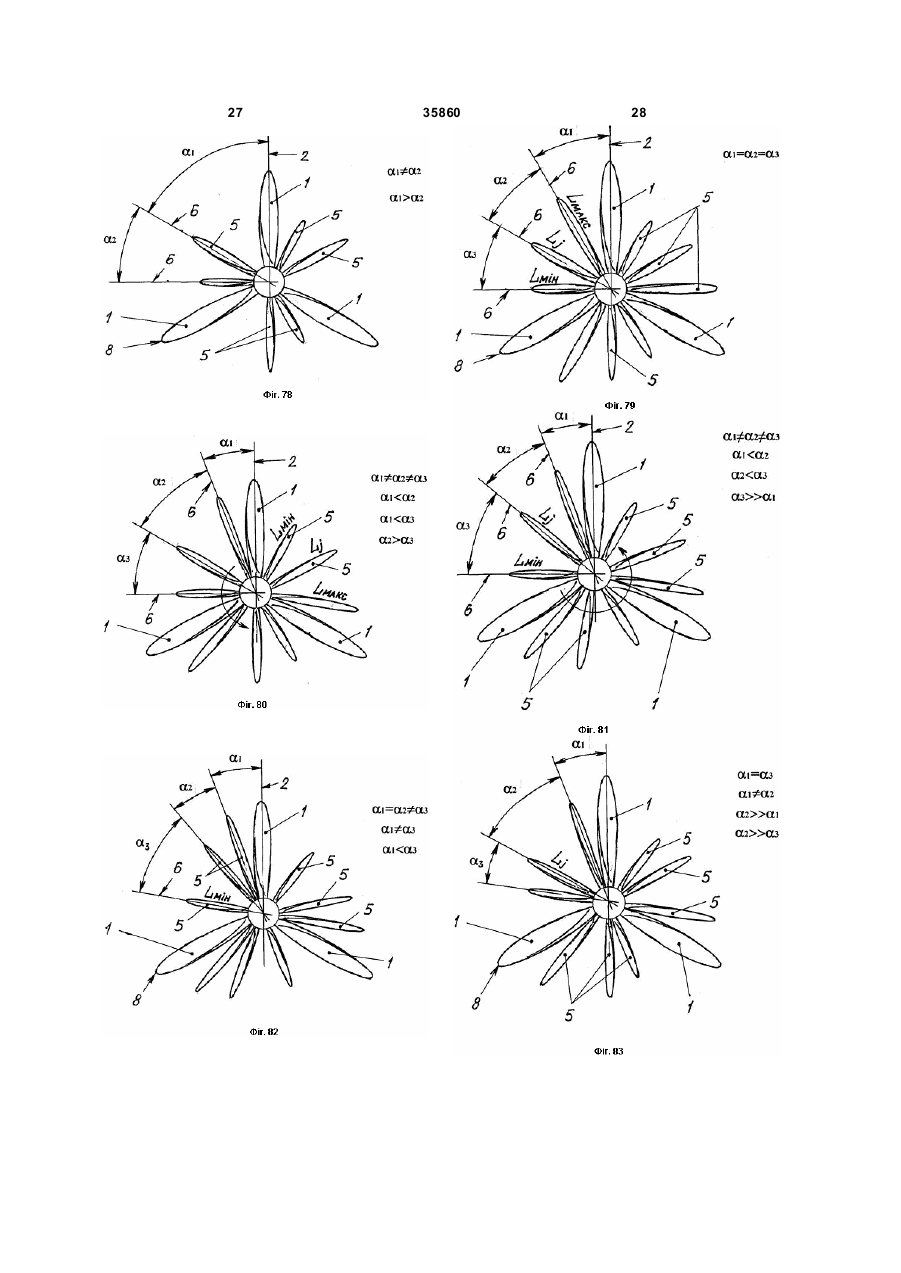

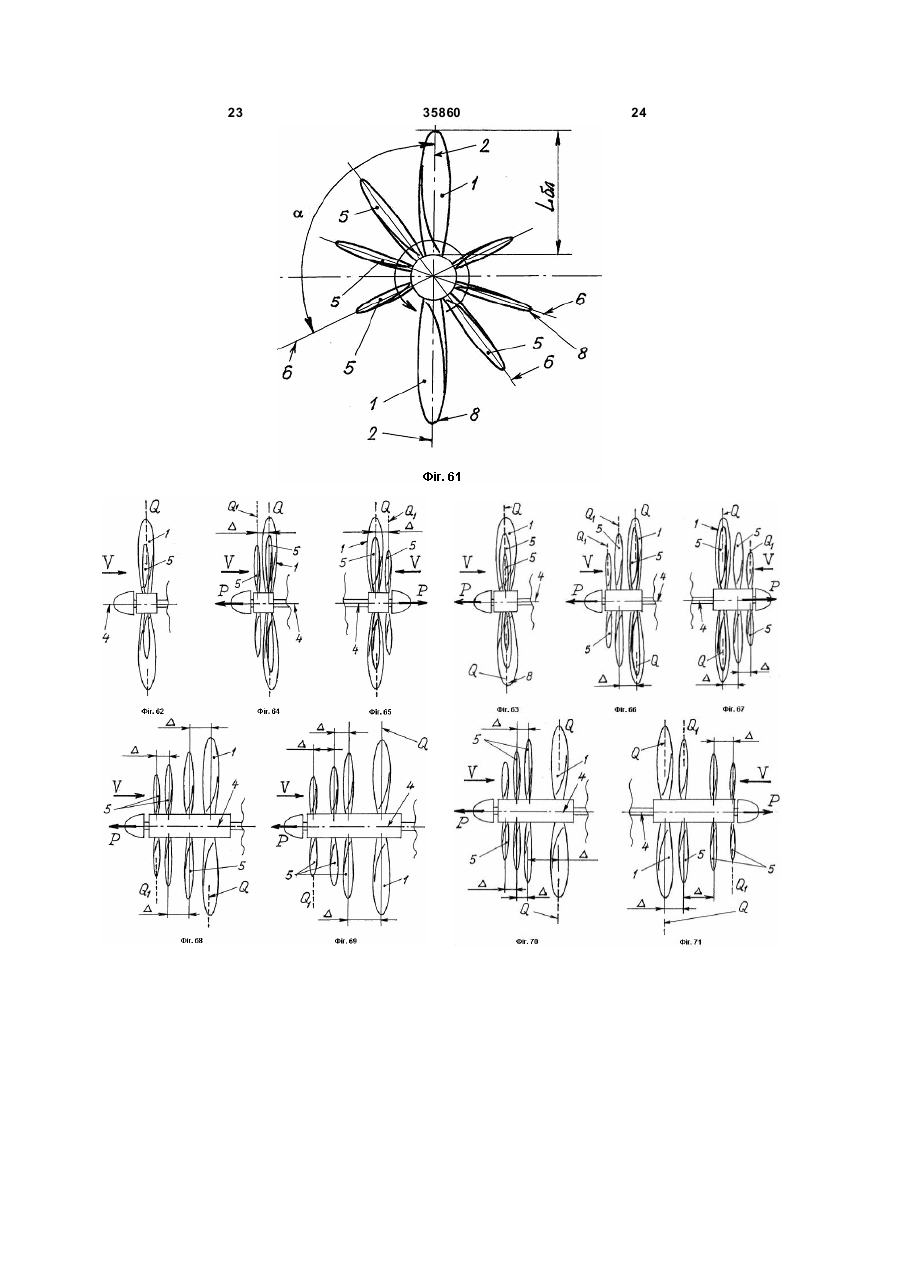

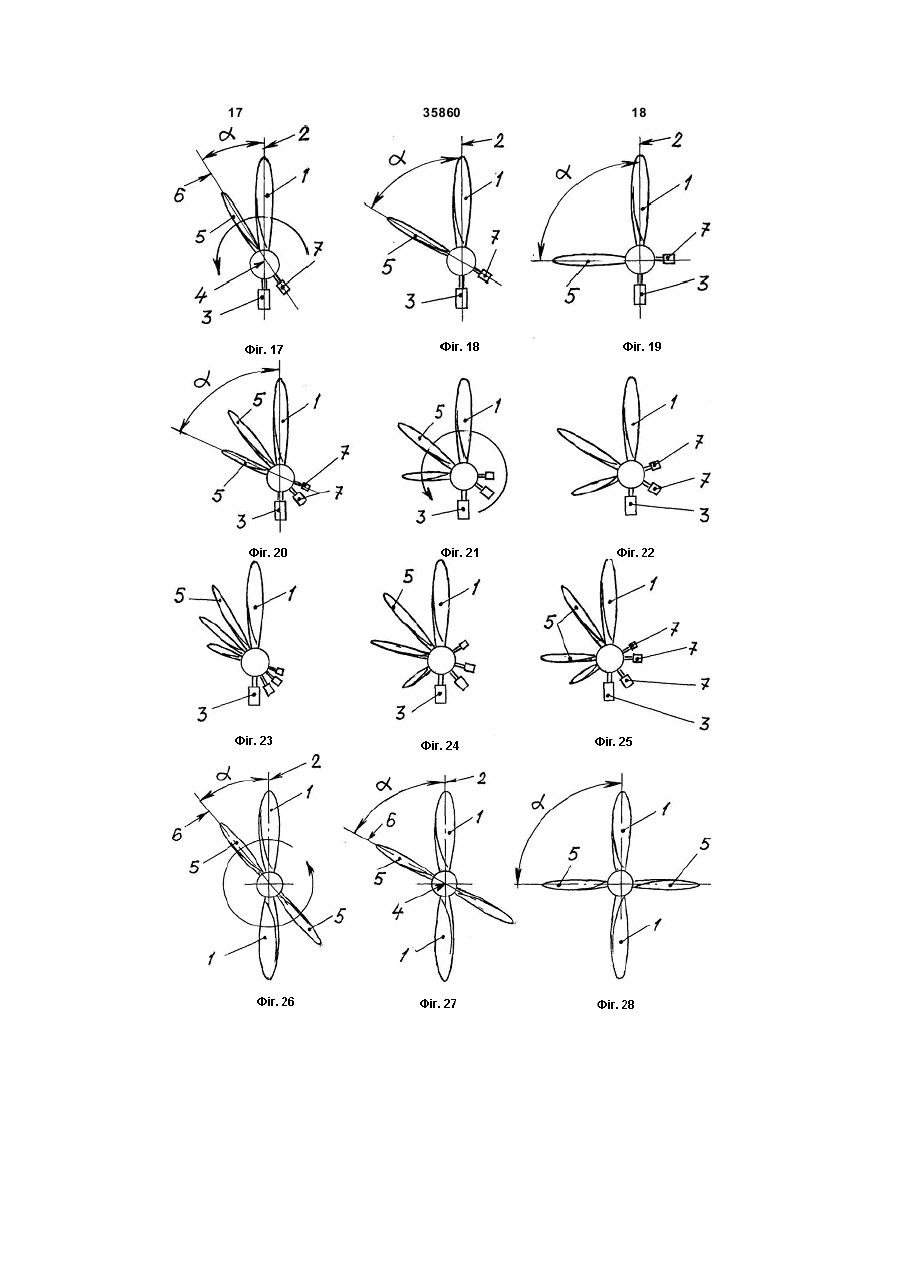

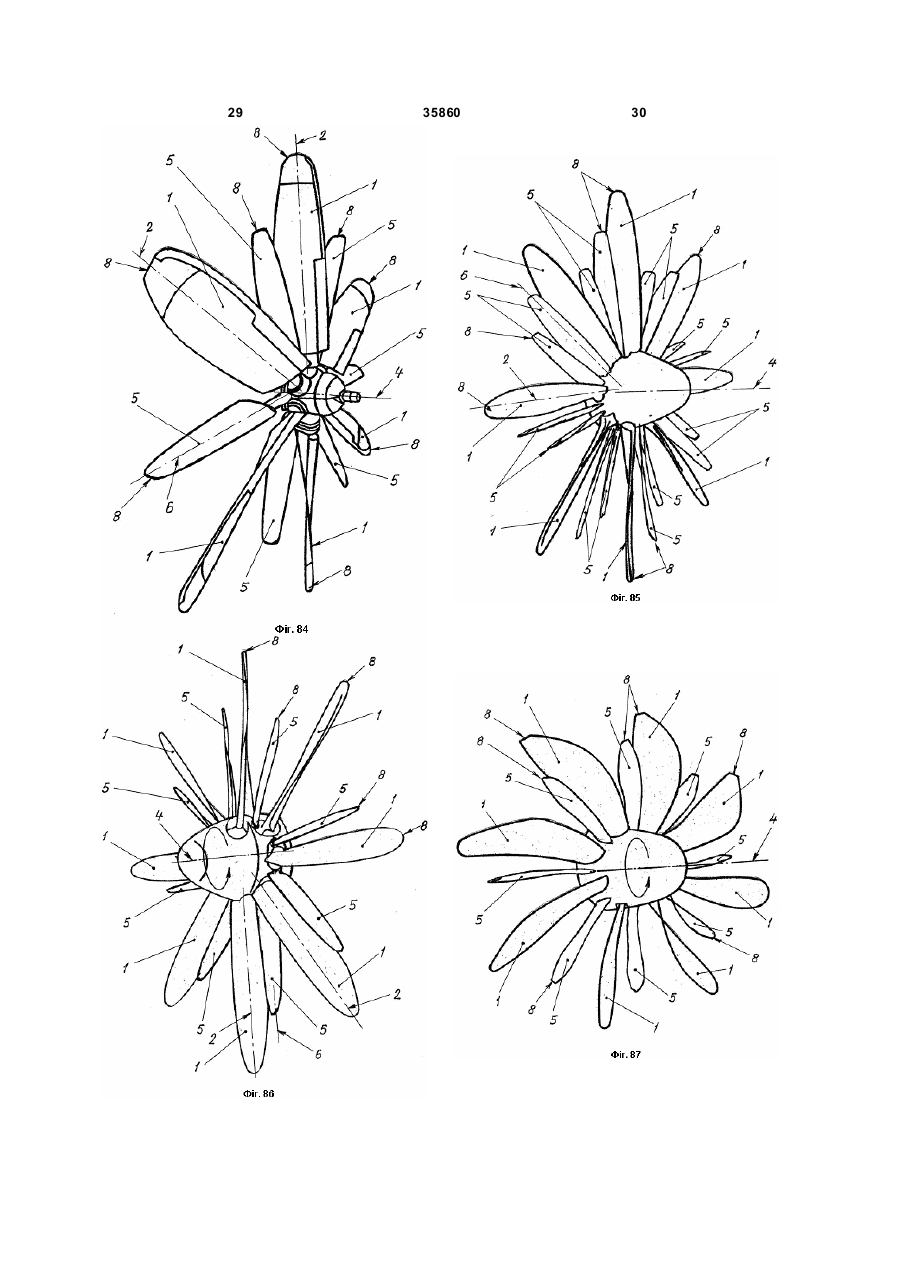

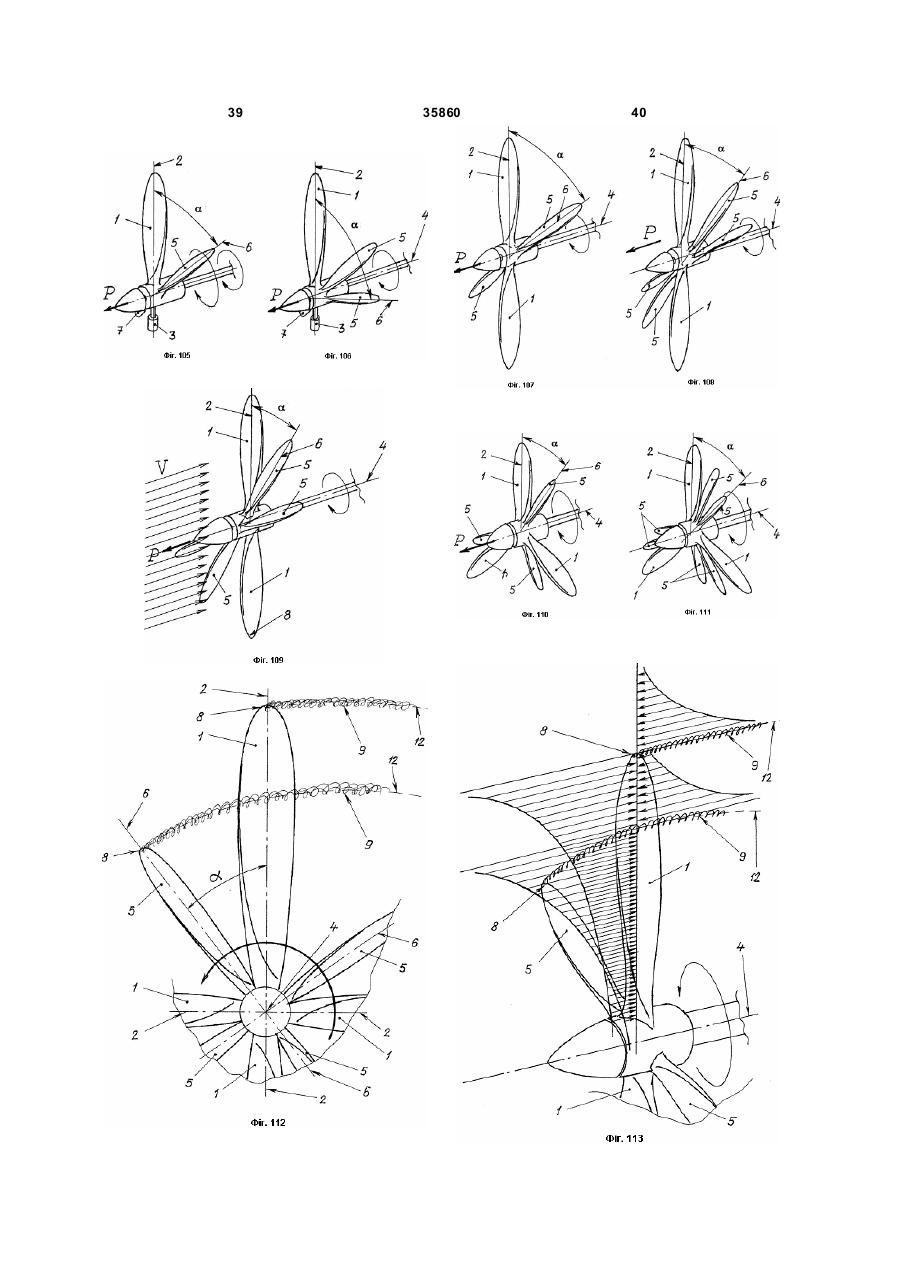

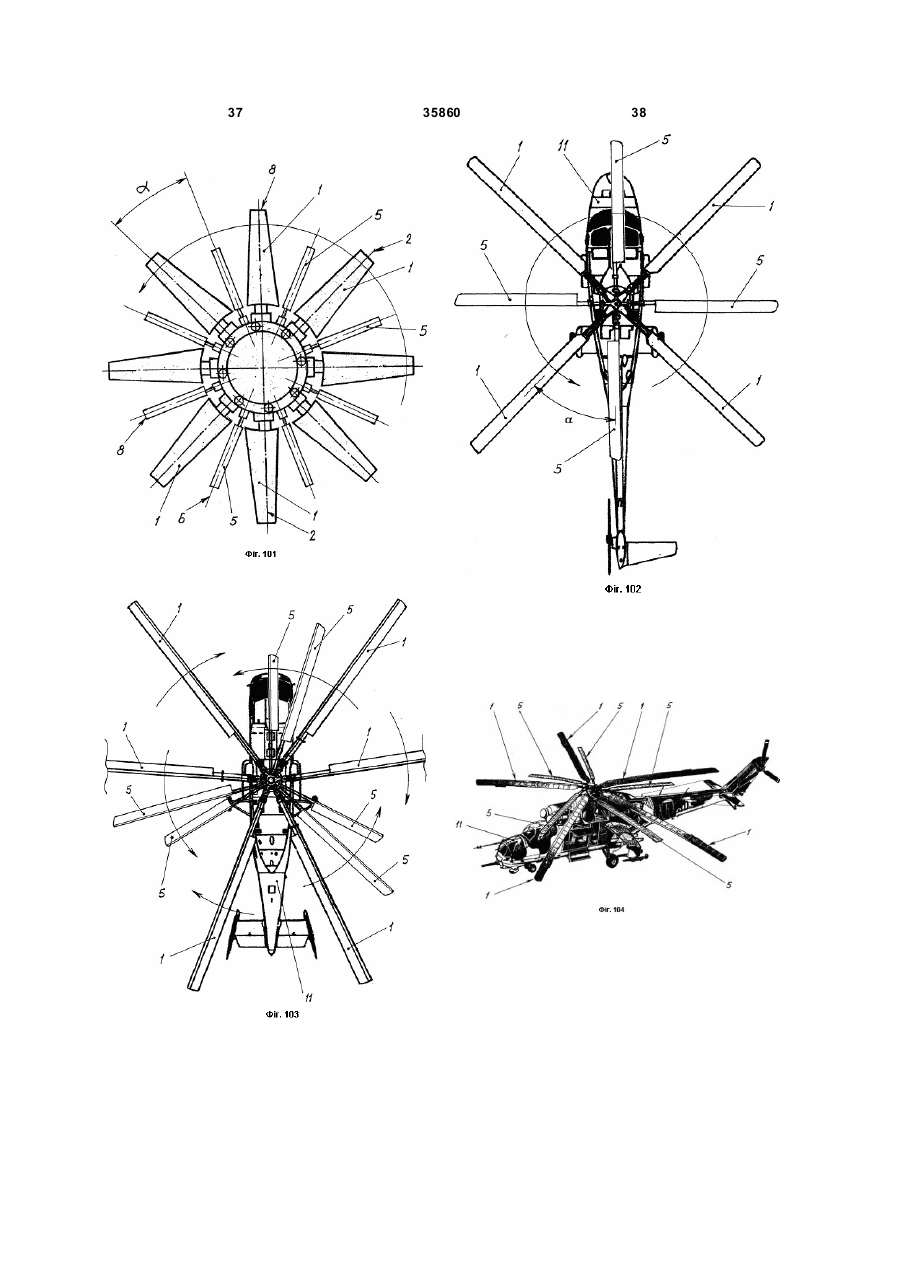

1. Лопатева система вітро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну, дві, три або більше базових лопатей, розміщених в одній площині під кутом до поздовжньої осі кожної з лопатей і в площині обертання зазначених базових лопатей, при цьому лопаті встановлені або нерухомо, або з можливістю зміни кроку гвинта, причому лопаті виконані будьякої геометричної форми в плані та з різною геометричною і аеродинамічної круткою, лопаті виконані або металевими, або дерев'яними, або із пластичних чи композиційних матеріалів, а система з однією лопаттю містить противагу, що установлена вісесиметрично поздовжній осі зазначеної лопаті, яка відрізняється тим, що вона додатково містить один, два або більше комплектів лопатей, при цьому кількість лопатей у кожному з додаткових комплектів збігається за кількістю з комплектом базових лопатей, лопаті кожного з додаткових комплектів виконані зі зменшенням довжини лопаті відносно довжини лопаті базового комплекту та кожного з комплектів включно, лопаті додаткових комплектів розміщені в площині обертання базових лопатей у секторі між базовими лопатями з кутовим зсувом в однин і той же бік у міру зменшення лінійних розмірів лопатей, лопаті додаткових комплектів розміщені в площині обертання базових лопатей зі зсувом своєї поздовжньої осі на кут не менше 1/1000 величини сектора між базовими лопатями і меншої за довжиною додаткової лопаті відносно поруч розташованої додаткової лопаті з більшим лінійним розміром, лопаті додаткових комплектів розміщені або в площині обертання базових лопатей, коли поздовжні осі лопатей додаткових комплектів розташовані в площині обертання лопатей базового комплекту, або з розміщенням одного, двох або більше комплектів додаткових лопатей у площині обертання базових лопатей та з розміщенням інших комплектів дода ПОВІТРЯ 35860 1 УСТАНОВОК, (11) (54) ЛОПАТЕВА СИСТЕМА Д ЕЛАСА НИХ/ГРЕБНИХ АБО НЕСУЧИХ ГВИНТІВ в идається під в ідпов ідальність в ласника патенту UA ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС (19) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ 3 35860 4 5. Лопатева система за п. 1 і п. 4, яка відрізнядодаткових комплектів від базових лопатей на ється тим, що при розміщенні площин обертання однаковій або на різній відстані. лопатей додаткових комплектів вперед/назад від6. Лопатева система за п. 1, яка відрізняється носно площини обертання лопатей базового комтим, що базові лопаті та лопаті одного чи всіх доплекту комплекти додаткових лопатей розміщудаткових комплектів виконані або з однакового ються послідовно один від іншого та першого з матеріалу, або з різних матеріалів. Корисна модель відноситься до галузі техніки, зокрема, до гвинтомоторної групи, а саме, до одне або багатолопатевих систем повітряних гвинтів, які виконані у вигляді штовхаючи х/тягнучи х гвинтів, що встановлюються на літаках любих типів і іншого типу літальних апаратах типу літаків з поворотним крилом і дирижаблів, на транспортних засобах на повітряній подушці, на самохідних транспортних засобах, або до одне або багатолопатевих систем несучих гвинтів вертольотів, або до одне або багатолопатевих систем приводів вітро/гідроенергетичних установок, а також до одне або багатолопатевих систем транспортних засобів, які плавають по воді чи під водою, силова установка яких оснащена гребним гвинтом. Відома лопатева система вітрогідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну, дві, три або більше базових лопатей, розміщених в одній площині під кутом до поздовжньої осі кожної з лопатей і в площині обертання зазначених базових лопатей, при цьому лопаті встановлені або нерухомо, чи з можливістю зміни кроку гвинта, причому лопаті виконані будь-якої геометричної форми в плані та з постійною чи з різною геометричною і аеродинамічної круткою уздовж пера лопаті [1]. До недоліків відомої лопатевої системи вітро/гідроенергетичних установок, повітряних/гребних або несучих гвинтів відноситься те, що при відомому конструктивному виконанні одне або багатолопатевої системи гвинтів, на великих швидкостях (останнє відноситься тільки для повітряного та гребного гвинтів) знижується ККД гвинта. Для лопатей вітро-гідроенергетичних установок недоліком є те, що немає збільшення тягнучої складової сили і гвинт перестає тягти на великих швидкостях обертання лопатей зазначеного гвинта. Відома лопатева система вітрогідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну, дві, три або більше базових лопатей, розміщених в одній площині під кутом до поздовжньої осі кожної з лопатей і в площині обертання зазначених базових лопатей, при цьому лопаті встановлені або нерухомо, чи з можливістю зміни кроку гвинта, причому лопаті виконані будь-якої геометричної форми в плані та з постійною чи з різною геометричною і аеродинамічної круткою уздовж пера лопаті [2]. До недоліків відомої лопатевої системи вітро/гідроенергетичних установок, повітряних/гребних або несучих гвинтів відноситься те, що при відомому конструктивному виконанні одне або багатолопатевої системи гвинтів на великих швидкостях (останнє відноситься тільки для повітряного та гребного гвинтів) знижується ККД гвинта. Для лопатей вітро-гідроенергетичних установок недоліком є те, що немає збільшення тягнучої складової сили і гвинт перестає тягти на великих швидкостях обертання зазначеного гвинта (лопатей). Найбільш близьким технічним рішенням, як по суті, так і по завданнях, які вирішуються, що обрано за найближчий аналог (прототип), є лопатева система Деласа вітро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну, дві, три або більше базових лопатей, розміщених в одній площині під кутом до поздовжньої осі кожної з лопатей і в площині обертання зазначених базових лопатей, при цьому лопаті встановлені або нерухомо, або з можливістю зміни кроку гвинта, причому лопаті виконані будь-якої геометричної форми в плані та з різною геометричною і аеродинамічної круткою, лопаті виконані або металевими, або дерев'яними, або із пластичних чи композиційних матеріалів, а система з однією лопаттю містить противагу, що установлена осесиметрично поздовжньої осі зазначеної лопаті [3]. До недоліків відомої лопатевої системи Деласа вітро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів, що обрана за найближчий аналог (прототип), відноситься те, що при відомому конструктивному виконанні одне або багатолопатевої системи гвинтів, на великих швидкостях знижується ККД гвинта (останнє відноситься тільки для повітряного та гребного гвинтів). Для лопатей вітро-гідроенергетичних установок недоліком є те, що немає збільшення тягнучої складової сили і гвинт перестає тягти на великих швидкостях обертання лопатей зазначеного гвинта. В основу корисної моделі покладена задача шляхом встановлення у секторі між базовими лопатями одної, двох чи більше додаткових лопатей, які виконано за розмірами менше базових, а також зміни геометричних розмірів зазначених додаткових лопатей та установки цих лопатей щодо осі створення тяги, забезпечити зниження моменту від індуктивного опору лопаті, досягти ефекту затягування «виродження» гвинта, коли гвинт перестає тягти, убік більших швидкостей, а також, до збільшення тягнучої складової сили. Суть корисної моделі в лопатевій системі Деласа вітро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну, дві, три або більше базових лопатей, розміщених в одній площині під кутом до поздовжньої осі кожної з лопатей і в площині обертання зазначених базових лопатей, при цьому лопаті встановлені або нерухомо, або з можливістю зміни кроку гвинта, причому лопаті виконані будь-якої геометричної 5 35860 6 форми в плані та з різною геометричною і аеродипри розміщенні площин обертання лопатей додатнамічної круткою, лопаті виконані або металевими, кових комплектів вперед/назад щодо площини або дерев'яними, або із пластичних чи композиобертання лопатей базового комплекту, комплекти ційних матеріалів, а система з однією лопаттю додаткових лопатей розміщуються послідовно по містить противагу, що установлена осесиметрично зменшенню своїх лінійних розмірів щодо базових поздовжньої осі зазначеної лопаті, полягає в тому, лопатей убік обертання базової лопаті, при розміщо вона додатково містить один, два або більше щенні площин обертання лопатей додаткових комплектів лопатей. Суть корисної моделі полягає комплектів вперед/назад щодо площини обертані в тому, що кількість лопатей у кожному з додатня лопатей базового комплекту, комплекти додаткових комплектів збігається за кількістю з комплеккових лопатей розміщуються послідовно один від том базових лопатей, лопаті кожного з додаткових іншого та першого з додаткових комплектів від комплектів виконані зі зменшенням довжини лопаті базових лопатей на однаковій або на різній відстащодо довжини лопаті базового комплекту та кожні, а базові лопаті та лопаті одного чи всіх додатного з комплектів включно, лопаті додаткових комкових комплектів виконані або з однакового матеплектів розміщені в площині обертання базових ріалу, або з різних матеріалів. лопатей у секторі між базовими лопатями з кутоПорівняльний аналіз технічного рішення з провим зрушенням в одну й ту ж сторону у мірі зментотипом показує, що лопатева система Деласа шення лінійних розмірів лопатей, лопаті додатковітро-гідроенергетичних установок, повітрявих комплектів розміщені в площині обертання них/гребних або несучих гвинтів, яка заявляється, базових лопатей зі зрушенням своєї поздовжньої відрізняється тим, що вона додатково містить осі на кут не менше 1/1000 величини сектора між один, два або більше комплектів лопатей, при базовими лопатями і меншої за довжиною додатцьому кількість лопатей у кожному з додаткових кової лопаті відносно поруч розташованої додаткомплектів збігається за кількістю з комплектом кової лопаті з більшим лінійним розміром, лопаті базових лопатей, лопаті кожного з додаткових додаткових комплектів розміщені або в площині комплектів виконані зі зменшенням довжини лопаті обертання базових лопатей, коли поздовжні осі щодо довжини лопаті базового комплекту та кожлопатей додаткових комплектів розташовані в ного з комплектів включно, лопаті додаткових комплощині обертання лопатей базового комплекту, плектів розміщені в площині обертання базових або з розміщенням одного, двох або більше комлопатей у секторі між базовими лопатями з кутоплектів додаткових лопатей у площині обертання вим зрушенням в одну й ту ж сторону у мірі зменбазових лопатей та з розміщенням інших комплекшення лінійних розмірів лопатей, лопаті додаткотів додаткових лопатей зі зрушенням площин свових комплектів розміщені в площині обертання го обертання вперед/назад щодо площини обербазових лопатей зі зрушенням своєї поздовжньої тання лопатей базового комплекту по осі осі на кут не менше 1/1000 величини сектора між створення тяги, або зі зрушенням всіх площин базовими лопатями і меншої за довжиною додатобертання комплектів додаткових лопатей впекової лопаті відносно поруч розташованої додатред/назад щодо площини обертання лопатей бакової лопаті з більшим лінійним розміром, лопаті зового комплекту по осі створення тяги, лопаті додаткових комплектів розміщені або в площині додаткових комплектів розташовані своєю поздообертання базових лопатей, коли поздовжні осі вжньою віссю або під постійним кутом щодо полопатей додаткових комплектів розташовані в здовжньої осі базових лопатей, або з можливістю площині обертання лопатей базового комплекту, зміни кута установки як між базовою лопаттю і або з розміщенням одного, двох або більше комдодатковою лопаттю, що має найбільшу довжину, плектів додаткових лопатей у площині обертання так і між лопатями інших додаткових комплектів, базових лопатей та з розміщенням інших комплекбазові лопаті і комплект/комплекти додаткових тів додаткових лопатей зі зрушенням площин сволопатей установлені як з однаковим кроком, так і зі го обертання вперед/назад щодо площини оберзменшеним/збільшеним кроком лопатей додаткотання лопатей базового комплекту по осі вого комплекту щодо кроку базових лопатей. Суть створення тяги, або зі зрушенням всіх площин корисної моделі полягає також і в тому, що зменобертання комплектів додаткових лопатей впешення довжини лопаті по комплектах від найбільред/назад щодо площини обертання лопатей башої за довжиною додаткової лопаті до найменшої зового комплекту по осі створення тяги, лопаті виконано не менше 1% довжини базової лопаті, додаткових комплектів розташовані своєю поздолопаті додаткових комплектів виконані або з однавжньою віссю або під постійним кутом щодо поковою геометричною і аеродинамічною круткою здовжньої осі базових лопатей, або з можливістю стосовно базової лопаті, або з різними, в системі зміни кута установки як між базовою лопаттю і вітро/гідроенергетичних установок, повітрядодатковою лопаттю, що має найбільшу довжину, них/гребних або несучих гвинтів, що містить одну так і між лопатями інших додаткових комплектів, базову лопать і одну базову противагу, кількість базові лопаті і комплект/комплекти додаткових лопатей і противаг у кожному з додаткових комлопатей установлені як з однаковим кроком, так і зі плектів збігається за кількістю з комплектом базозменшеним/збільшеним кроком лопатей додаткових лопатей і противаг, кут зсуву найбільшої за вого комплекту щодо кроку базових лопатей, придовжиною додаткової лопаті щодо базової лопаті чому зменшення довжини лопаті по комплектах від та меншої за довжиною додаткової лопаті відноснайбільшої за довжиною додаткової лопаті до но поруч розташованої додаткової лопаті з більнайменшої виконано не менше 1% довжини базошим лінійним розміром, виконаний або однаковим, вої лопаті, лопаті додаткових комплектів виконані або різним за величиною між згаданими лопатями, або з однаковою геометричною і аеродинамічною 7 35860 8 круткою стосовно базової лопаті, або з різними, в з чотирма базовими лопатями та із одним і більше системі вітро-гідроенергетичних установок, повіткомплектом/комплектами додаткових лопатей, які ряних/гребних або несучих гвинтів, що містить розміщені в площині обертання базових лопатей, одну базову лопать і одну базову противагу, кільна Фіг.47-52 показаний загальний вигляд лопатекість лопатей і противаг у кожному з додаткових вої системи Деласа вітро-гідроенергетичних, повікомплектів збігається за кількістю з комплектом тряних/гребних або несучих гвинтів, що заявлябазових лопатей і противаг, кут зсуву найбільшої ється, з п'ятьма базовими лопатями та із одним і за довжиною додаткової лопаті щодо базової лобільше комплектом/комплектами додаткових лопаті та меншої за довжиною додаткової лопаті патей, які розміщені в площині обертання базових відносно поруч розташованої додаткової лопаті з лопатей, на Фіг.53-58 показаний загальний вигляд більшим лінійним розміром, виконаний або одналопатевої системи Деласа вітроковим, або різним за величиною між згаданими гідроенергетичних, повітряних/гребних або несулопатями, при розміщенні площин обертання лочих гвинтів, що заявляється, з шістьма базовими патей додаткових комплектів вперед/назад щодо лопатями та із одним і більше комплекплощини обертання лопатей базового комплекту, том/комплектами додаткових лопатей, які розмікомплекти додаткових лопатей розміщуються пощені в площині обертання базових лопатей, на слідовно по зменшенню своїх лінійних розмірів Фіг.59-60 показані схеми виконання додаткових щодо базових лопатей убік обертання базової локомплектів лопатей зі зменшенням довжини L лопаті, при розміщенні площин обертання лопатей паті щодо довжини Lбл лопаті базового комплекту додаткових комплектів вперед/назад щодо площита кожного з комплектів включно, на Фіг.61 показани обертання лопатей базового комплекту, комна схема розміщення додаткових комплектів лопаплекти додаткових лопатей розміщуються послітей в площині Q обертання базових лопатей зі довно один від іншого та першого з додаткових зрушенням своєї поздовжньої осі на кут a щодо комплектів від базових лопатей на однаковій або величини сектора (під кутом Y ) між базовими на різній відстані, а базові лопаті та лопаті одного лопатями і меншої за довжиною додаткової лопаті чи всіх додаткових комплектів виконані або з однавідносно поруч розташованої додаткової лопаті з кового матеріалу, або з різних матеріалів. більшим лінійним розміром, на Фіг.62-63 показані Таким чином, лопатева система Деласа вітросхеми розташування базових і додаткових лопатей гідроенергетичних установок, повітряних/гребних в площині Q обертання базових лопатей, на або несучих гвинтів, яка заявляється, відповідає Фіг.64-67 показані схеми розміщення одного, двох критерію корисної моделі «новизна». або більше комплектів додаткових лопатей у плоСуть корисної моделі пояснюється за допомощині Q обертання базових лопатей та з розміщенгою ілюстрацій, де на Фіг.1-6 показані схеми консням інших комплектів додаткових лопатей зі зрутруктивного розміщення базових лопатей, які є шенням D площин Q1 свого обертання основою лопатевої системи Деласа вітровперед/назад щодо площини Q обертання лопатей гідроенергетичних установок, повітряних/гребних базового комплекту по осі створення вектора тяги або несучих гвинтів, яка заявляється, на Фіг.7 поР, на Фіг.68-71 показані схеми розміщення одного, казаний варіант розміщення нерухомо базових двох або більше комплектів додаткових лопатей зі лопатей, на Фіг.8 показаний варіант розміщення зрушенням D всіх площин Q1 обертання комплекбазових лопатей з можливістю зміни кроку l гвинтів додаткових лопатей вперед/назад щодо плота, на Фіг.9-15 показані варіанти виконання пера щини Q обертання лопатей базового комплекту по базових лопатей, на Фіг.16 показана схема консосі створення вектора тяги Р, на Фіг.72 показана труктивного виконання пера базової лопаті з різсхема встановлення додаткової лопаті відносно ною геометричною і аеродинамічної круткою, на базових лопатей з можливістю зміни кута a устаФіг.17-25 показаний загальний вигляд лопатевої новки як між базовою лопаттю і додатковою лосистеми Деласа вітро-гідроенергетичних, повітряпаттю, що має найбільшу довжину L, так і між лоних/гребних або несучих гвинтів, що заявляється, патями інших додаткових комплектів, на Фіг.73 з однією базовою лопаттю та з одним і більше показана схема встановлення базової лопаті і комплектом/комплектами додаткових лопатей, які комплекта додаткових лопатей з однаковим кророзміщені в площині обертання базових лопатей, ком l щодо кроку l бл базових лопатей, на Фіг.74 на Фіг.26-34 показаний загальний вигляд лопатепоказана схема встановлення базової лопаті і вої системи Деласа вітро-гідроенергетичних, повікомплекта додаткових лопатей зі зменшетряних/гребних або несучих гвинтів, що заявляним/збільшеним кроком l лопатей додаткового ється, з двома базовими лопатями та із одним і більше комплектом/комплектами додаткових локомплекту щодо кроку l бл базових лопатей, на патей, які розміщені в площині обертання базових Фіг.75 показана схема зменшення довжини додатлопатей, на Фіг.35-40 показаний загальний вигляд кової лопаті по комплектах від найбільшої L макс за лопатевої системи Деласа вітродовжиною зазначеної додаткової лопаті до найгідроенергетичних, повітряних/гребних або несуменшої Lмін відносно довжини Lбл базової лопаті, чих гвинтів, що заявляється, з трьома базовими на Фіг.76-83 показані схеми розміщення базових і лопатями та із одним і більше комплекдодаткових лопатей з показом кута a (а саме, том/комплектами додаткових лопатей, які розміa1, a 2, a3 ) зсуву найбільшої за довжиною Lмакс щені в площині обертання базових лопатей, на додаткової лопаті щодо базової лопаті та меншої Фіг.41-46 показаний загальний вигляд лопатевої Lмін за довжиною додаткової лопаті відносно посистеми Деласа вітро-гідроенергетичних, повітряруч розташованої додаткової лопаті з більшим них/гребних або несучих гвинтів, що заявляється, 9 35860 10 лінійним розміром Lj, на Фіг.84-89 показано схеми чно поздовжньої осі 2 зазначеної лопаті 1 (відносваріантів конструктивного виконання лопатевої но осі обертання 4) (див. Фіг.1). Лопатева система системи Деласа вітро-гідроенергетичних установітро/гідроенергетичних установок, повітрявок, повітряних/гребних або несучих гвинтів, що них/гребних або несучих гвинтів додатково містить заявляється, на Фіг.90-96 показано схеми варіантів один, два або більше комплектів лопатей 5, при конструктивного розміщення лопатевої системи цьому кількість лопатей 5 у кожному з додаткових Деласа вітро-гідроенергетичних установок, повіткомплектів збігається за кількістю з комплектом ряних/гребних або несучих гвинтів, що заявляєтьбазових лопатей 1 (див. Фіг.17-58). Конструктивно і ся, на літаках різних схем, на Фіг.97-99 показано технологічно лопаті 5 кожного з додаткових комсхеми варіантів конструктивного розміщення лопаплектів виконані зі зменшенням довжини L лопаті 5 тевої системи Деласа вітро-гідроенергетичних (L1, L2,...Li - див. Фіг.59-60) щодо довжини Lбл лопаустановок, повітряних/гребних або несучих гвинтів, ті 1 базового комплекту та кожного з комплектів що заявляється, на вертольотах різних схем, на включно (див. Фіг.17-58 та Фіг.59-60). Лопаті 5 доФіг.100 показано схему варіанта конструктивного даткових комплектів розміщені в площині Q оберрозміщення лопатевої системи Деласа вітротання базових лопатей 1 у секторі (під кутом Y ) гідроенергетичних установок, повітряних/гребних між базовими лопатями 1 з кутовим зрушенням в або несучих гвинтів, що заявляється, на вітроенеодну й ту ж сторону у мірі зменшення лінійних ргетичній установці, на Фіг.101 показана схема розмірів лопатей (Lбл>L, L>L1, L1>Li, Lбл>Lі) (див. розміщення комплекту додаткових лопатей на лоФіг.59-60). Конструктивно і технологічно лопаті 5 патевій системі вітроенергетичної установки, на додаткових комплектів розміщені в площині Q Фіг.102-104 подано схеми варіантів конструктивнообертання базових лопатей 1 зі зрушенням своєї го розміщення лопатевої системи Деласа вітропоздовжньої осі 6 на кут a не менше 1/1000 велигідроенергетичних установок, повітряних/гребних чини сектора між базовими лопатями 1 і меншої за або несучих гвинтів, що заявляється, на вертольодовжиною додаткової лопаті 5 відносно поруч розтах різних схем, на Фіг.105-106 показано загальний ташованої додаткової лопаті 5 з більшим лінійним вигляд лопатевої системи Деласа вітророзміром (див. Фіг.61 та Фіг.17-20, 26-30, 35-36, 38гідроенергетичних установок, повітряних/гребних 39, 41-44, 47, 49, 53, 55, 57). Конструктивно і техабо несучих гвинтів, що заявляється, з однією банологічно лопаті 5 додаткових комплектів розмізовою лопаттю, на Фіг.107-109 показано варіанти щені або в площині Q обертання базових лопатей загального вигляду лопатевої системи Деласа 1, коли поздовжні осі 6 лопатей 5 додаткових комвітро-гідроенергетичних установок, повітряплектів розташовані в площині Q обертання лопаних/гребних або несучих гвинтів, що заявляється, тей 1 базового комплекту (див. Фіг.62-63), або з з двома базовими лопатями, на Фіг.110-111 покарозміщенням одного, двох або більше комплектів зані варіанти загального вигляду лопатевої систедодаткових лопатей 5 у площині Q обертання бами Деласа вітро-гідроенергетичних установок, зових лопатей 1 та з розміщенням інших комплекповітряних/гребних або несучих гвинтів, що заявтів додаткових лопатей 5 зі зрушенням D площин ляється, з трьома базовими лопатями, на Фіг.112 Q1 свого обертання вперед/назад щодо площини показана схема створення вихря додатковими Q обертання лопатей 1 базового комплекту по осі лопатями, на Фіг.113-114 показані схеми збіль7 створення вектора тяги Р (див. Фіг.64-67), або зі шення тягнучої складової сили на частині базової зрушенням D всіх площин Q1 обертання комплеклопаті, яка знаходиться на більшому радіусі R, ніж тів додаткових лопатей 5 вперед/назад щодо плоядра вихрів, які сходять із закінцівок коротких (дощини Q обертання лопатей 1 базового комплекту даткових) лопатей лопатевої системи Деласа вітпо осі 4 обертання лопатевої системи, що збігаро-гідроенергетичних установок, повітряється з вектором тяги Р (див. Фіг.68-71) та набіганих/гребних або несучих гвинтів, що заявляється, ючого потоку повітря V. Лопаті 5 додаткових комвідповідно, для однієї та двох додаткових лопатей. плектів розташовані своєю поздовжньою віссю 6 Лопатева система Деласа вітроабо під постійним кутом a щодо поздовжньої осі 2 гідроенергетичних установок, повітряних/гребних базових лопатей 1 (див. Фіг.17-61), або з можливіабо несучих гвинтів містить (див. Фіг.1-111 - як стю зміни кута a установки як між базовою лопатваріант конструктивного виконання) одну (див. тю 1 і додатковою лопаттю 5, що має найбільшу Фіг.1), дві (див. Фі г.2), три (див. Фіг.3) або більше довжину L, так і між лопатями 5 інших додаткових базових лопатей 1, наприклад, чотири (див. Фіг.4), комплектів (див. Фіг.72). Базові лопаті 1 і комп'ять (див. Фіг.5), шість (див. Фіг.6), розміщених в плект/комплекти додаткових лопатей 5 установлеодній площині Q під кутом Y до поздовжньої осі 2 ні як з однаковим кроком l (див. Фіг.73), так і зі кожної з лопатей 1 і в площині Q обертання зазназменшеним/збільшеним кроком l , лопатей 5 дочених базових лопатей 1. Конструктивно і технолодаткового комплекту щодо кроку l бл базових логічно лопаті 1 встановлені або нерухомо (див. патей (див. Фіг.74). Конструктивно і те хнологічно Фіг.7), або з можливістю зміни кроку l гвинта зменшення довжини L додаткової лопаті 5 по ком(див. Фіг.8). Констр уктивно лопаті 1 виконані будьплектах від найбільшої Lмакс за довжиною додатякої геометричної форми в плані (див. Фіг.9-15) та кової лопаті 5 до найменшої Lмін (з проміжними з різною геометричною і аеродинамічної круткою лопатями 5 довжиною Lj) виконано не менше 1% (див. Фіг.16). Конструктивно і технологічно лопаті 1 довжини Lбл базової лопаті 1 (див. Фіг.75). Консвиконані або металевими, або дерев'яними, або із труктивно лопаті 5 додаткових комплектів виконані пластичних чи композиційних матеріалів. Конструабо з однаковою геометричною і аеродинамічною ктивно і технологічно система з однією лопаттю 1 круткою стосовно базової лопаті 1, або з різними. містить противагу 3, що установлена осесиметри 11 35860 12 Конструктивно в лопатевій системі Деласа вітДалі до базової лопатевої системи Деласа вітро-гідроенергетичних установок, повітряро-гідроенергетичних установок, повітряних/гребних або несучих гвинтів, що містить одну них/гребних або несучих гвинтів добавляють (а базову лопать 1 і одну базову противагу 3, кільсаме, технологічно жорстко (або зі зміною кута кість лопатей 5 і додаткових противаг 7 у кожному установки) закріплюють) комплект/комплекти доз додаткових комплектів збігається за кількістю з даткових лопатей 5. При цьому кількість лопатей 5 комплектом базових лопатей 1 і противаг 3 (див. у кожному з додаткових комплектів, що встановлюють у секторі між базовими лопатями 1, повиФіг.1, Фіг.17-25 та Фіг.105-106). Кут a (а саме, нна збігатися за кількістю з комплектом базових a1, a 2, a3 ) зсуву найбільшої за довжиною Макс лопатей 1 (див. схеми на Фіг.17-58, Фіг.76-83 та додаткової лопаті 5 щодо базової лопаті 1 та менФіг.84-108). Конструктивно і технологічно лопаті 5 шої Lмін за довжиною додаткової лопаті 5 відноскожного з додаткових комплектів виконують зі но поруч розташованої додаткової лопаті 5 з більзменшенням довжини L лопаті 5 (L1, L2,...Li - див. шим лінійним розміром Lj, виконаний або Фіг.59-60) щодо довжини Lбл лопаті 1 базового однаковим (див. схеми на Фіг.76, 79), або різним за комплекту та кожного з комплектів включно (див. величиною між згаданими лопатями (див. Фіг.77Фіг.17-58, Фіг.59-60, Фіг.61-83 та Фіг.84-108). Лопаті 78, 80-83). При розміщенні площин Q1 обертання 5 додаткових комплектів розміщують в площині Q лопатей 5 додаткових комплектів вперед/назад обертання базових лопатей 1 у секторі (під кутом щодо площини Q обертання лопатей 1 базового Y ) між базовими лопатями 1 з кутовим зрушенкомплекту, комплекти додаткових лопатей 5 розням в одну й ту ж сторону у мірі зменшення лінійміщуються послідовно по зменшенню своїх лінійних розмірів лопатей (Lбл>L, L>L1, L1>Li, Lбл>Lі) них розмірів (Lмакс, Lj, Lмін) щодо базових лопатей 1 (див. Фіг.59-60). Конструктивно і технологічно лоубік обертання базової лопаті 1 (див. Фіг.64-71). паті 5 додаткових комплектів розміщують в плоПри розміщенні площин Q1 обертання лопатей 5 щині Q обертання базових лопатей 1 зі зрушенням додаткових комплектів вперед/назад щодо площисвоєї поздовжньої осі 6 на кут a не менше 1/1000 ни Q обертання лопатей 1 базового комплекту, величини сектора між базовими лопатями 1 і менкомплекти додаткових лопатей 5 розмішуються шої за довжиною додаткової лопаті 5 відносно послідовно один від іншого та першого з додаткопоруч розташованої додаткової лопаті 5 з більшим вих комплектів від базових лопатей 1 на однаковій лінійним розміром (див. схеми на Фіг.61 та на відстані D (див. Фіг.64-67), або на різній відстані Фіг.17-20, 26-30, 35-36, 38-39, 41-44, 49, 53, 55, 57). D (див. Фіг.68-71). Технологічно базові лопаті 1 та Конструктивно і технологічно лопаті 5 додаткових лопаті 5 одного чи всіх додаткових комплектів викомплектів розміщують або в площині Q обертанконані або з однакового матеріалу, або з різних ня базових лопатей 1, коли поздовжні осі 6 лопаматеріалів, наприклад, метал-метал, металтей 5 додаткових комплектів розташовані в плодерево, метал-пластик, дерево-метал, деревощині Q обертання лопатей 1 базового комплекту пластик, метал-дерево-пластик тощо. (див. Фіг.62-63), або з розміщенням одного, двох Лопатева система Деласа вітроабо більше комплектів додаткових лопатей 5 у гідроенергетичних установок, повітряних/гребних площині Q обертання базових лопатей 1 та з розабо несучих гвинтів, яка заявляється, працює наміщенням інших комплектів додаткових лопатей 5 ступним чином. зі зрушенням D площин Q1 свого обертання впеПопередньо формують лопатеву систему вітред/назад щодо площини Q обертання лопатей 1 ро/гідроенергетичних установок, повітрябазового комплекту по осі створення вектора тяги них/гребних або несучих гвинтів, яку створюють з Р (див. схеми на Фіг. 64-67), або зі зрушенням D одної (див. Фіг 1 та Фіг.17-25), двох (див. Фіг.2 та всіх площин Q 1 обертання комплектів додаткових Фіг.26-34), трьох (див.Фіг. 3, Фі г.35-40 та Фіг.76-83) лопатей 5 вперед/назад щодо площини Q оберабо більше базових лопатей 1, наприклад, чотитання лопатей 1 базового комплекту по осі створьох (див. Фіг.4 та Фіг.41-46), п'яти (див. Фіг.5 та рення вектора тяги Р (див. схеми на Фіг.68-71). Фіг.47-52), шести (див. Фіг.6 та Фіг.53-58) лопатей, Лопаті 5 додаткових комплектів розташовують які розміщують в одній площині Q під кутом Y до своєю поздовжньою віссю 6 або під постійним купоздовжньої осі 2 кожної з лопатей 1 і в площині Q том a щодо поздовжньої осі 2 базових лопатей 1 обертання зазначених базових лопатей 1. Конс(див. Фіг.17-61), або з можливістю зміни кута a труктивно і технологічно лопаті 1 встановлюють або нерухомо (див. Фіг.7 та Фіг.1-5), або з можлиустановки як між базовою лопаттю 1 і додатковою лопаттю 5, що має найбільшу довжину L, так і між вістю зміни кроку l гвинта (див. Фіг.8). Конструклопатями 5 інших додаткових комплектів (див. тивно лопаті 1 виконують будь-якої геометричної Фіг.72). Базові лопаті 1 і комплект/комплекти додаформи в плані (див. Фіг.9-15) та з різною геометткових лопатей 5 установлюють або з однаковим ричною і аеродинамічної круткою (див. Фіг.16). Конструктивно і технологічно лопаті 1 виконують кроком l , або зі зменшеним/збільшеним кроком або металевими, або дерев'яними, або із пластичl лопатей 5 додаткового комплекту щодо кроку них чи композиційних матеріалів. Конструктивно і l бл базових лопатей (див. Фіг.74). Конструктивно і технологічно систему з однією базовою лопаттю 1 технологічно зменшення довжини L лопаті 5 по виконують з базовою противагою 3, яку установкомплектах від найбільшої Lмакс за довжиною долюють осесиметрично поздовжньої осі 2 зазначедаткової лопаті 5 до найменшої Lмін виконують не ної лопаті 1 (відносно осі обертання 4) (див. Фіг.1, менше 1% довжини Lбл базової лопаті 1 (див. Фіг.17-25 та Фіг.105-106). Фіг.75). Конструктивно лопаті 5 додаткових комплектів виконують або з однаковою геометричною 13 35860 14 і аеродинамічною круткою стосовно базової лопаті тей 5, генерують «висхідні» індуктивні швидкості 1, або з різними. на частині довгих (базових) лопатей 1, що знахоЯкщо виготовляють лопатеву систему Деласа диться на радіусі R більшому, ніж довжина L коровітро-гідроенергетичних установок, повітряткої лопаті 5 (див. Фіг.112). Це дозволяє знизити них/гребних або несучих гвинтів такою, що містить момент від індуктивного опору базової лопаті 1, одну базову лопать 1 і одну базову противагу 3, то крім того, досягається ефект затягування «вирокількість додаткових лопатей 5 і додаткових продження» гвинта (коли гвинт літального апарату 10 тиваг 7 у кожному з додаткових комплектів повичи 11 перестає тягти) убік більших швидкостей нно збігатися за кількістю з комплектом базових (останнє відноситься тільки для повітряного та лопатей 1 і противаг 3 (див. Фіг.1, Фіг.17-25 та гребного гвинтів). Фіг.105-106), наприклад, встановлюють дві або три Для лопатей вітро-гідроенергетичних устанододаткові лопаті 5, при цьому повинно бути вставок (див. Фіг.100-101) ефект від наявності вихрів 9, новлено, відповідно, дві або три противаги 7, які що сходить із коротких лопатей 5, полягає у тому, розміщують осесиметрично відповідній додатковій що генеруємі ними індуктивні швидкості приводять лопаті 5 (при розміщенні однієї базової лопаті 1 і до збільшення тягнучої складової сили (див. базової противаги 3). Фіг.113) на частині базової лопаті 1, яка знахоПри формуванні лопатевої системи Деласа відиться на більшому радіусі R (див. Фіг.112-113), тро-гідроенергетичних установок, повітряніж ядра 12 зазначених вихрів 9, які сходять із заних/гребних або несучих гвинтів, яка заявляється, кінцівок 8 коротких лопатей 5 (див. схеми на застосовують наступні конструктивні рішення: Фіг.112-113, та на Фіг.114 - де кількість додаткових лопатей 5 обрана більше однієї - наприклад, дві). - кут a зсуву (а саме, a1, a 2, a3 ) найбільшої за Підвищення ефективності застосування лопадовжиною Lмакс додаткової лопаті 5 щодо базової тевої системи Деласа вітро-гідроенергетичних лопаті 1 та меншої Lмін за довжиною додаткової установок, повітряних/гребних або несучих гвинтів, лопаті 5 відносно поруч розташованої додаткової яка заявляється, у порівнянні із прототипом, досялопаті 5 з більшим лінійним розміром Lj, виконують гається шляхом встановлення між базовими лопаабо однаковим (див. схеми на Фіг.76, 79), або різтями комплекту/комлектів додаткових лопатей, які ним за величиною між згаданими лопатями (див. розміщуються в секторі між базовими лопатями зі схеми на Фіг.77-78 та на Фіг.80-83); зменшенням розмірів (якщо встановлюється два - при розміщенні площин Q1 обертання лопачи більше комплектів додаткових лопатей) зазнатей 5 додаткових комплектів вперед/назад щодо чених додаткових лопатей у бік обертання гвинта. площини Q обертання лопатей 1 базового комплеПідвищення ефективності застосування лопатевої кту, комплекти додаткових лопатей 5 розміщують системи Деласа вітро-гідроенергетичних устанопослідовно по зменшенню своїх лінійних розмірів вок, повітряних/гребних або несучих гвинтів, яка щодо базових лопатей 1 убік обертання базової заявляється, у порівнянні із прототипом, досягалопаті 1 (див. Фіг.64-71); ється й тим, що встановлення додаткових лопа- при розміщенні площин Q1 обертання лопатей, коли довжина найбільшої додаткової лопаті тей 5 додаткових комплектів вперед/назад щодо менше довжини базової лопаті, дозволяє знизити площини Q обертання лопатей 1 базового комплемомент від індуктивного опору базової лопаті, крім кту, комплекти додаткових лопатей 5 розміщують того, досягається ефект затягування «виродженпослідовно один від іншого та першого з додатконя» гвинта (коли гвинт перестає тягти) убік більвих комплектів від базових лопатей 1 на однаковій ших швидкостей. Підвищення ефективності застовідстані D (див. Фіг.64-67), або на різній відстані сування лопатевої системи Деласа вітроD (див. схеми на Фіг.68-71 та на Фіг.108-109). гідроенергетичних установок, повітряних/гребних Технологічно базові лопаті 1 та лопаті 5 одноабо несучих гвинтів, яка заявляється, у порівнянні го чи всіх додаткових комплектів виконують або з із прототипом, досягається також й тим, що зазнаоднакового матеріалу, або з різних матеріалів, чений ефект досягається і на додаткових лопатях наприклад, метал-метал, метал-дерево, метал(у разі встановлення двох чи більше комплектів пластик, дерево-метал, дерево-пластик, металдодаткових лопатей у секторі між базовими лопадерево-пластик тощо. тями). Виготовлену лопатеву систему Деласа вітроДжерела інформації: гідроенергетичних установок, повітряних/гребних 1. Авторське свідоцтво СРСР №1295644 А1 або несучих гвинтів, яка заявляється, використовід 10.06.1985 року. МПК 7 В 64 С 11/00 - аналог. вують наступним чином, враховуючи фізичний 2. Журнал Military Parade (Военный парад). ефект від позитивного впливу вихрів 9, що сходять July-august 1995, Издательство А/О «Военный паіз кінця 8 коротких лопатей 5 додаткового комплекрад», М., 1995, стор. 73-77 - аналог. ту, на обтікання базових лопатей 1. 3. Г. Ф. Бураго, В. Д. Вотяков «Аэродинамика». Для повітряного (що встановлені на літальноЧасть II. Аэродинамика частей летательных аппаму апараті 10), гребного та несучого гвинтів (що ратов. Под редакцией профессора, доктора техвстановлені на вертольоті 11) цей ефект має нанических наук Г. Ф. Бураго. Издание ВВИА им. ступний механізм. проф. Н. Е. Жуковского, М., 1961, Глава XXI «ОсПри обертанні гвинта, на якому встановлені новные сведения по аэродинамике воздушных базові 1 та додаткові лопаті 5, із закінцівки 8 кожвинтов», стор. 415-438, фіг. 21.1, фіг. 21.36-21.37 ної з лопатей (позиції 1 і 5) сходять кінцеві вихри 9. прототип. Вихри 9, що сходять із закінцівок 8 коротких лопа 15 35860 16 17 35860 18 19 35860 20 21 35860 22 23 35860 24 25 35860 26 27 35860 28 29 35860 30 31 35860 32 33 35860 34 35 35860 36 37 35860 38 39 35860 40 41 Комп’ютерна в ерстка А. Крижанівський 35860 Підписне 42 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
