Канал швидкісного пейджингового зв’язку зі зменшеною імовірністю втрати пейджингового повідомлення

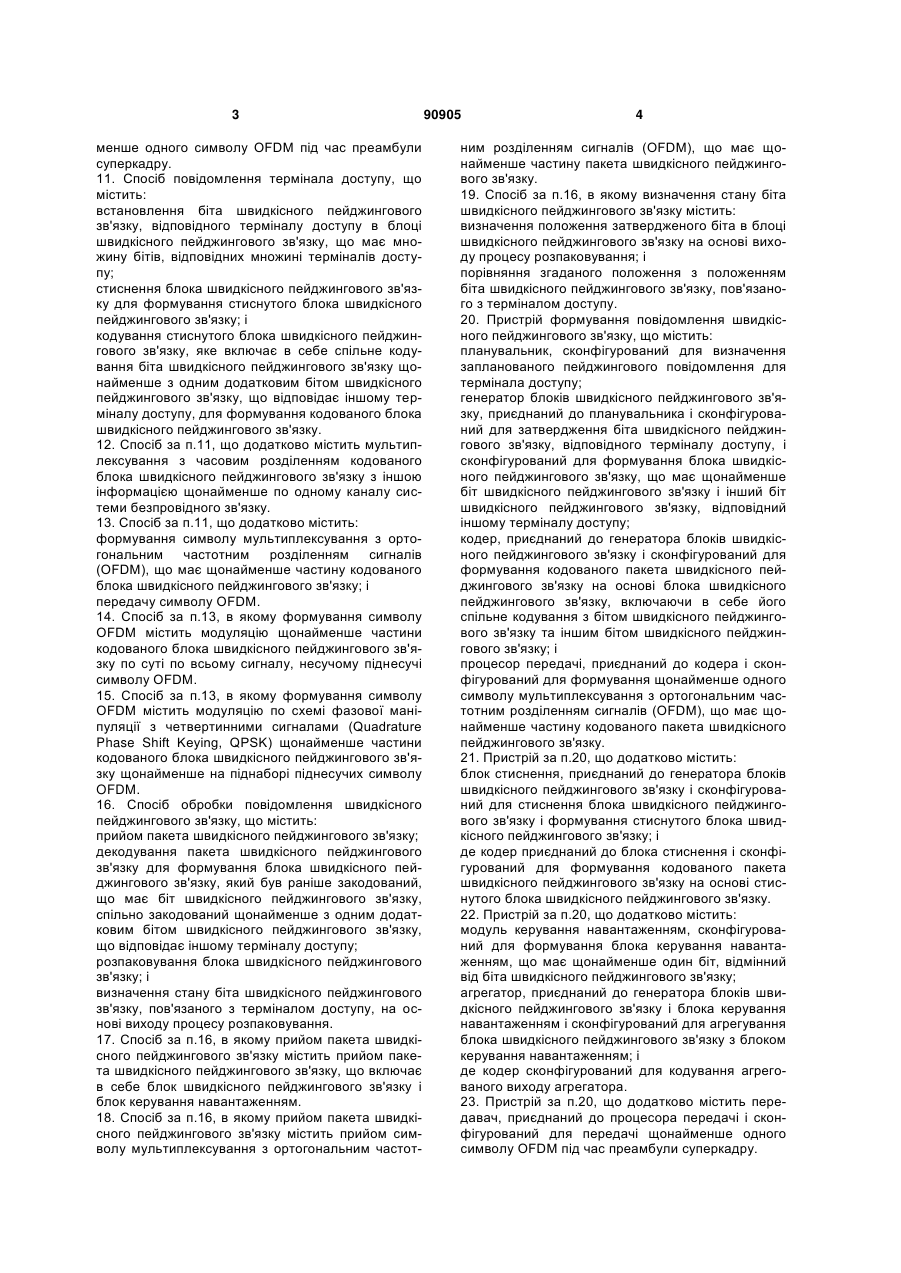

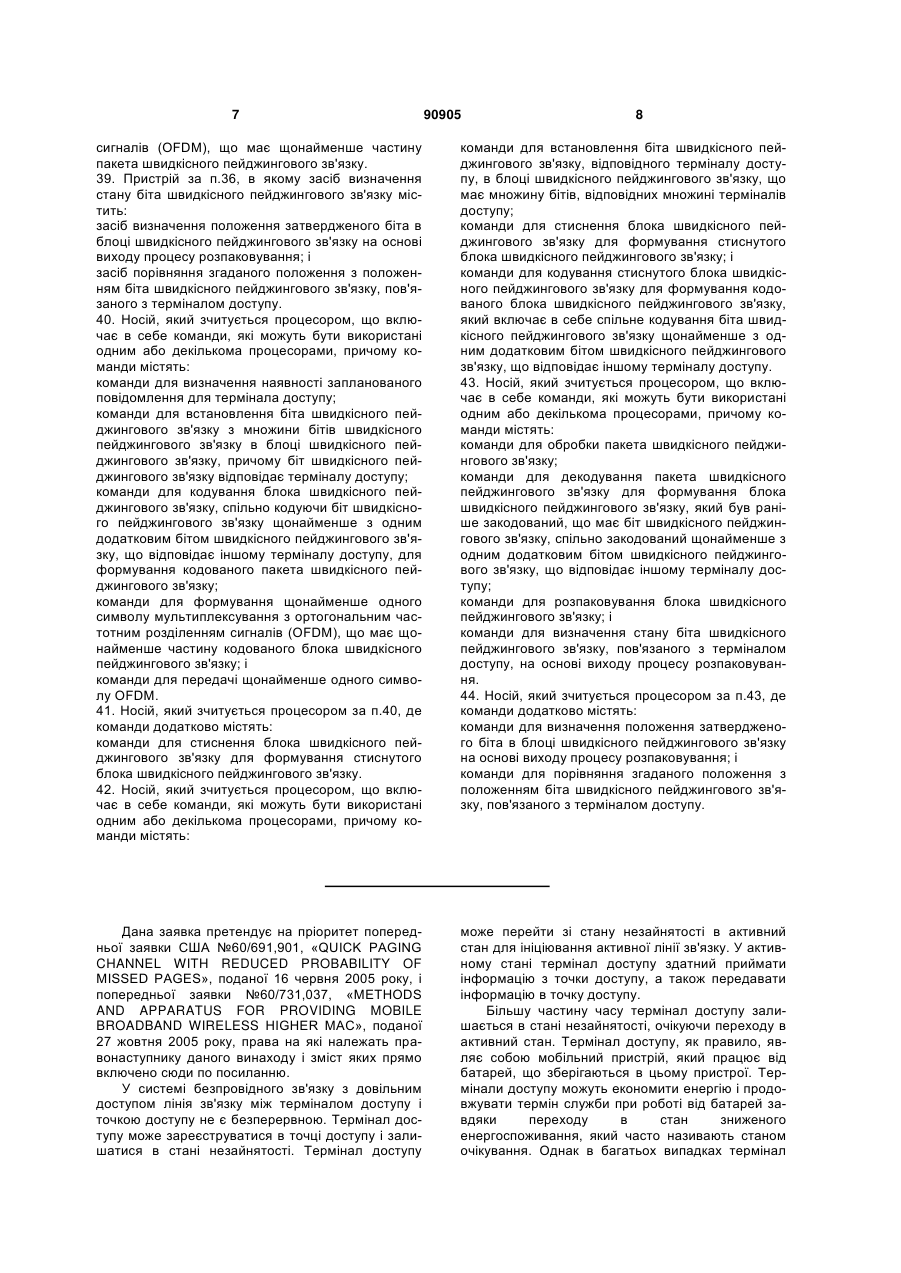

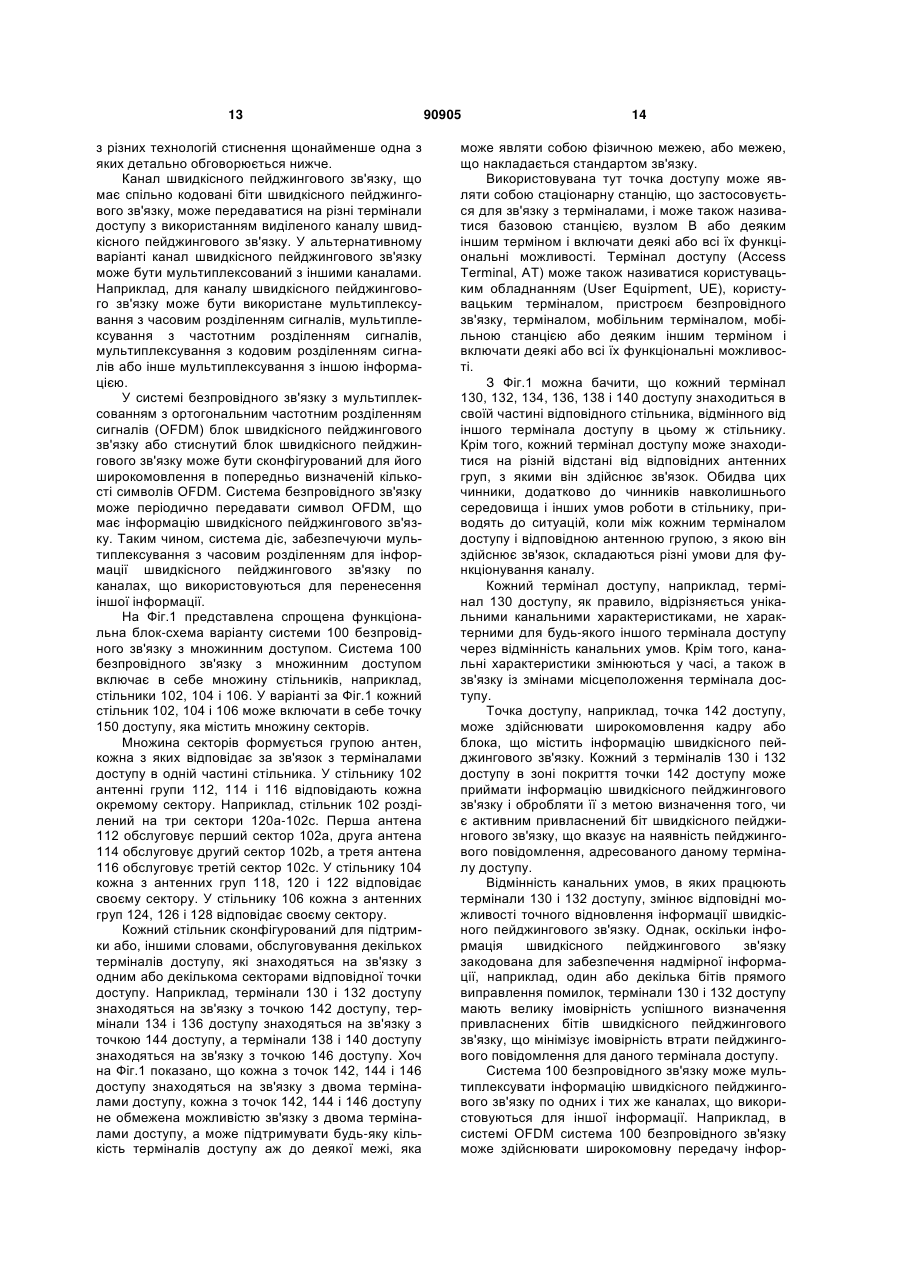

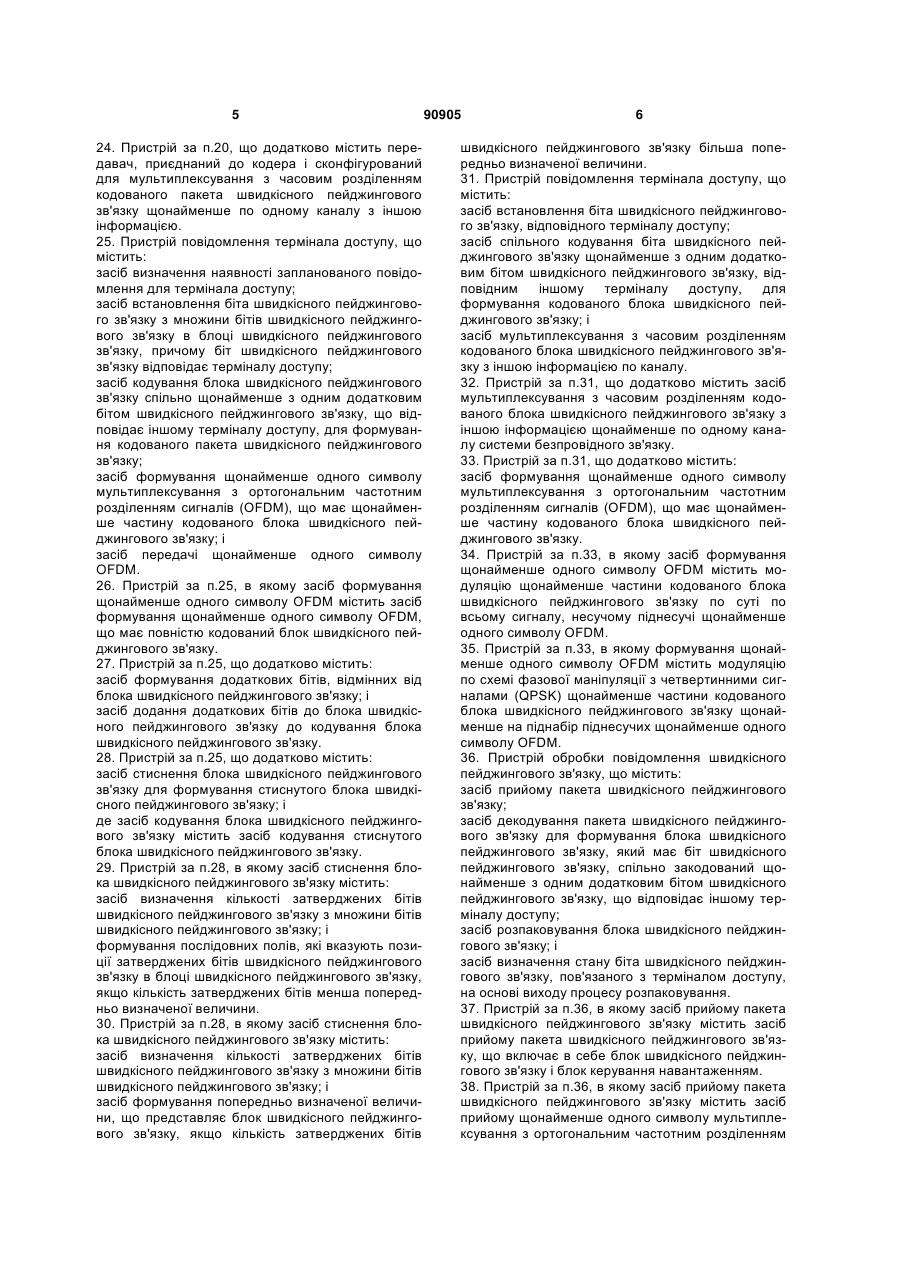

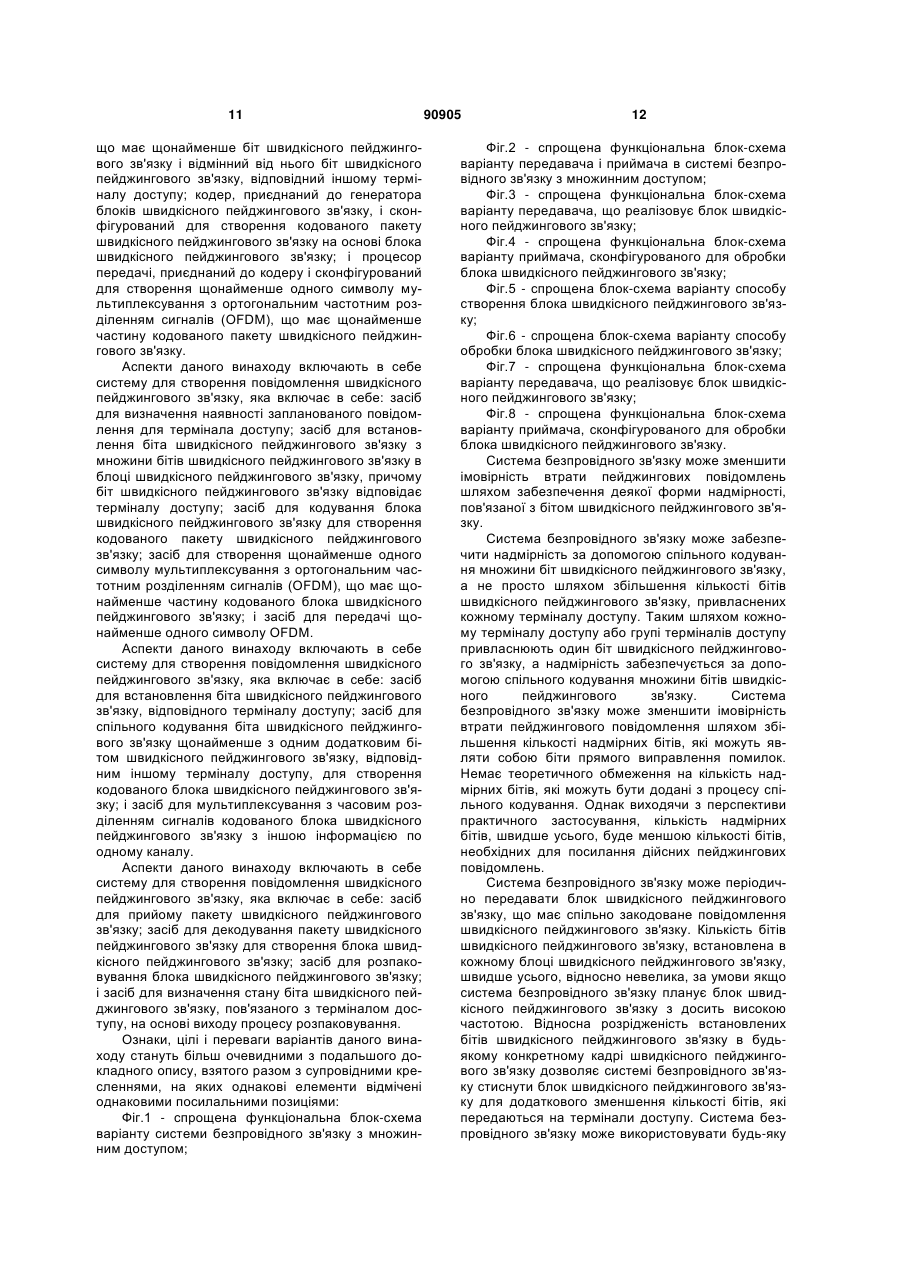

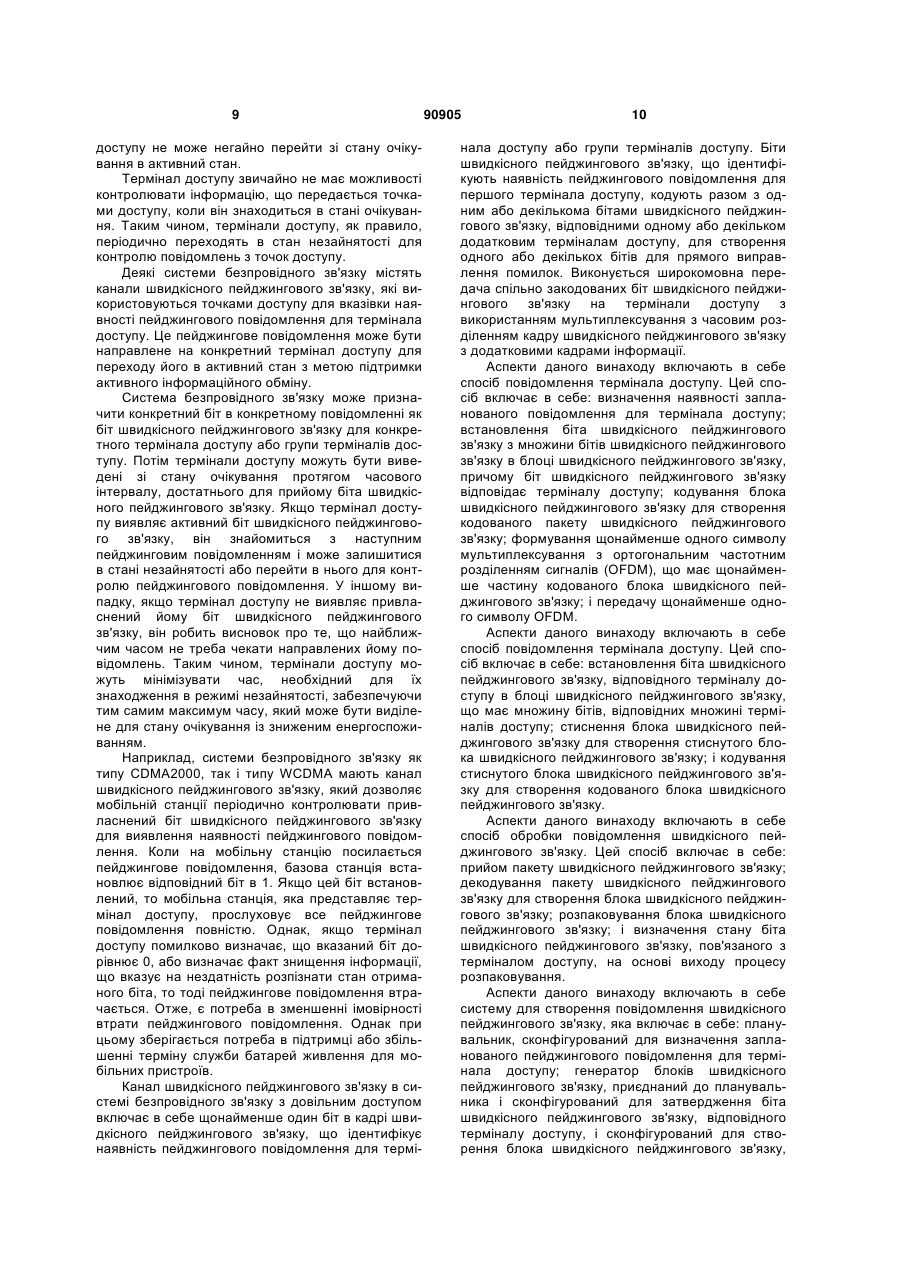

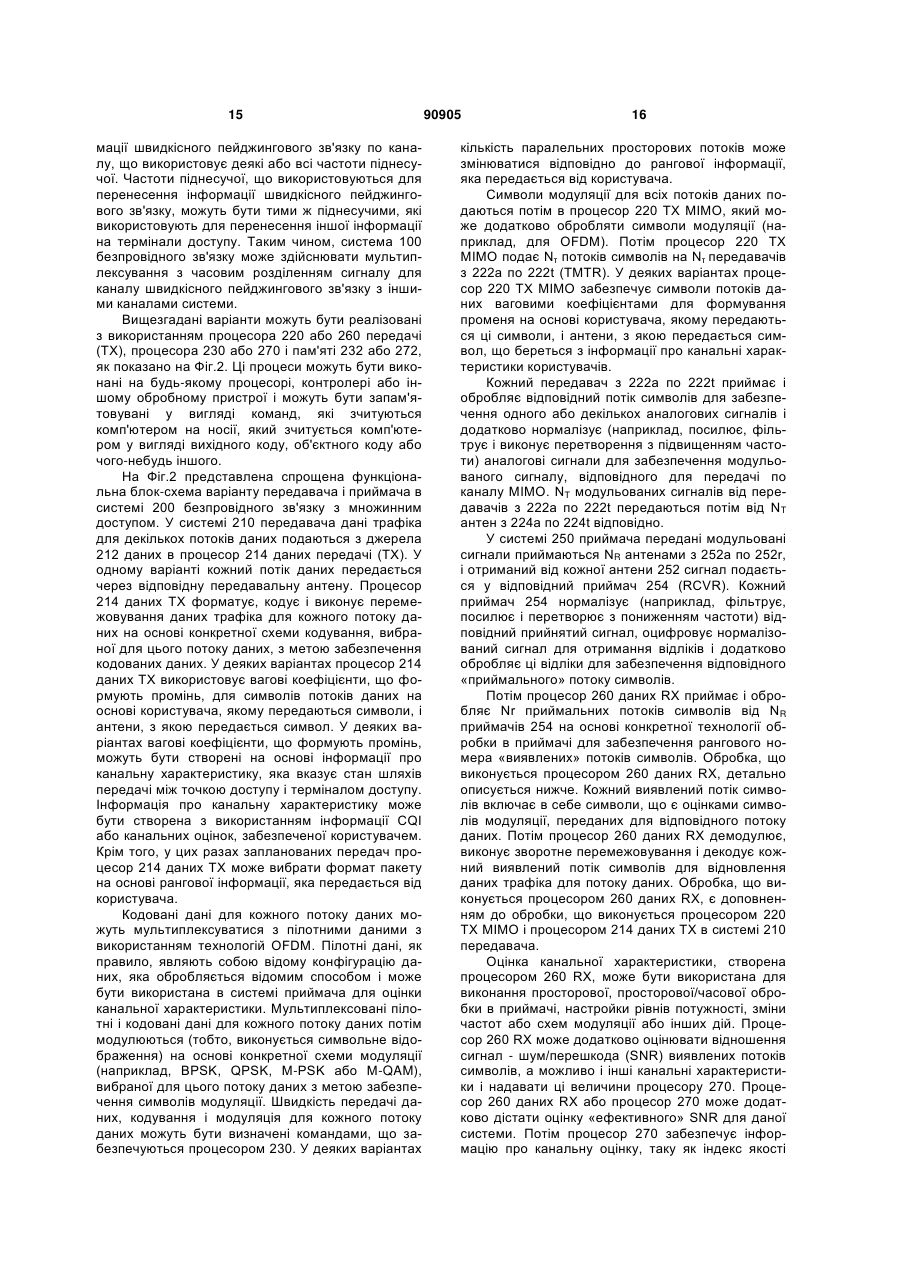

1. Спосіб повідомлення термінала доступу, що містить: визначення наявності запланованого повідомлення для термінала доступу; встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, причому біт швидкісного пейджингового зв'язку відповідає терміналу доступу; кодування блока швидкісного пейджингового зв'язку, яке включає в себе спільне кодування біта швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу, для формування кодованого пакета швидкісного пейджингового зв'язку; формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і передачу щонайменше одного символу OFDM. 2. Спосіб за п.1, в якому формування щонайменше одного символу OFDM містить формування щонайменше одного символу OFDM, що має повністю кодований блок швидкісного пейджингового зв'язку. 3. Спосіб за п.1, що додатково містить: 2 (19) 1 3 менше одного символу OFDM під час преамбули суперкадру. 11. Спосіб повідомлення термінала доступу, що містить: встановлення біта швидкісного пейджингового зв'язку, відповідного терміналу доступу в блоці швидкісного пейджингового зв'язку, що має множину бітів, відповідних множині терміналів доступу; стиснення блока швидкісного пейджингового зв'язку для формування стиснутого блока швидкісного пейджингового зв'язку; і кодування стиснутого блока швидкісного пейджингового зв'язку, яке включає в себе спільне кодування біта швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу, для формування кодованого блока швидкісного пейджингового зв'язку. 12. Спосіб за п.11, що додатково містить мультиплексування з часовим розділенням кодованого блока швидкісного пейджингового зв'язку з іншою інформацією щонайменше по одному каналу системи безпровідного зв'язку. 13. Спосіб за п.11, що додатково містить: формування символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і передачу символу OFDM. 14. Спосіб за п.13, в якому формування символу OFDM містить модуляцію щонайменше частини кодованого блока швидкісного пейджингового зв'язку по суті по всьому сигналу, несучому піднесучі символу OFDM. 15. Спосіб за п.13, в якому формування символу OFDM містить модуляцію по схемі фазової маніпуляції з четвертинними сигналами (Quadrature Phase Shift Keying, QPSK) щонайменше частини кодованого блока швидкісного пейджингового зв'язку щонайменше на піднаборі піднесучих символу OFDM. 16. Спосіб обробки повідомлення швидкісного пейджингового зв'язку, що містить: прийом пакета швидкісного пейджингового зв'язку; декодування пакета швидкісного пейджингового зв'язку для формування блока швидкісного пейджингового зв'язку, який був раніше закодований, що має біт швидкісного пейджингового зв'язку, спільно закодований щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу; розпаковування блока швидкісного пейджингового зв'язку; і визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу, на основі виходу процесу розпаковування. 17. Спосіб за п.16, в якому прийом пакета швидкісного пейджингового зв'язку містить прийом пакета швидкісного пейджингового зв'язку, що включає в себе блок швидкісного пейджингового зв'язку і блок керування навантаженням. 18. Спосіб за п.16, в якому прийом пакета швидкісного пейджингового зв'язку містить прийом символу мультиплексування з ортогональним частот 90905 4 ним розділенням сигналів (OFDM), що має щонайменше частину пакета швидкісного пейджингового зв'язку. 19. Спосіб за п.16, в якому визначення стану біта швидкісного пейджингового зв'язку містить: визначення положення затвердженого біта в блоці швидкісного пейджингового зв'язку на основі виходу процесу розпаковування; і порівняння згаданого положення з положенням біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу. 20. Пристрій формування повідомлення швидкісного пейджингового зв'язку, що містить: планувальник, сконфігурований для визначення запланованого пейджингового повідомлення для термінала доступу; генератор блоків швидкісного пейджингового зв'язку, приєднаний до планувальника і сконфігурований для затвердження біта швидкісного пейджингового зв'язку, відповідного терміналу доступу, і сконфігурований для формування блока швидкісного пейджингового зв'язку, що має щонайменше біт швидкісного пейджингового зв'язку і інший біт швидкісного пейджингового зв'язку, відповідний іншому терміналу доступу; кодер, приєднаний до генератора блоків швидкісного пейджингового зв'язку і сконфігурований для формування кодованого пакета швидкісного пейджингового зв'язку на основі блока швидкісного пейджингового зв'язку, включаючи в себе його спільне кодування з бітом швидкісного пейджингового зв'язку та іншим бітом швидкісного пейджингового зв'язку; і процесор передачі, приєднаний до кодера і сконфігурований для формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого пакета швидкісного пейджингового зв'язку. 21. Пристрій за п.20, що додатково містить: блок стиснення, приєднаний до генератора блоків швидкісного пейджингового зв'язку і сконфігурований для стиснення блока швидкісного пейджингового зв'язку і формування стиснутого блока швидкісного пейджингового зв'язку; і де кодер приєднаний до блока стиснення і сконфігурований для формування кодованого пакета швидкісного пейджингового зв'язку на основі стиснутого блока швидкісного пейджингового зв'язку. 22. Пристрій за п.20, що додатково містить: модуль керування навантаженням, сконфігурований для формування блока керування навантаженням, що має щонайменше один біт, відмінний від біта швидкісного пейджингового зв'язку; агрегатор, приєднаний до генератора блоків швидкісного пейджингового зв'язку і блока керування навантаженням і сконфігурований для агрегування блока швидкісного пейджингового зв'язку з блоком керування навантаженням; і де кодер сконфігурований для кодування агрегованого виходу агрегатора. 23. Пристрій за п.20, що додатково містить передавач, приєднаний до процесора передачі і сконфігурований для передачі щонайменше одного символу OFDM під час преамбули суперкадру. 5 24. Пристрій за п.20, що додатково містить передавач, приєднаний до кодера і сконфігурований для мультиплексування з часовим розділенням кодованого пакета швидкісного пейджингового зв'язку щонайменше по одному каналу з іншою інформацією. 25. Пристрій повідомлення термінала доступу, що містить: засіб визначення наявності запланованого повідомлення для термінала доступу; засіб встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, причому біт швидкісного пейджингового зв'язку відповідає терміналу доступу; засіб кодування блока швидкісного пейджингового зв'язку спільно щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу, для формування кодованого пакета швидкісного пейджингового зв'язку; засіб формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і засіб передачі щонайменше одного символу OFDM. 26. Пристрій за п.25, в якому засіб формування щонайменше одного символу OFDM містить засіб формування щонайменше одного символу OFDM, що має повністю кодований блок швидкісного пейджингового зв'язку. 27. Пристрій за п.25, що додатково містить: засіб формування додаткових бітів, відмінних від блока швидкісного пейджингового зв'язку; і засіб додання додаткових бітів до блока швидкісного пейджингового зв'язку до кодування блока швидкісного пейджингового зв'язку. 28. Пристрій за п.25, що додатково містить: засіб стиснення блока швидкісного пейджингового зв'язку для формування стиснутого блока швидкісного пейджингового зв'язку; і де засіб кодування блока швидкісного пейджингового зв'язку містить засіб кодування стиснутого блока швидкісного пейджингового зв'язку. 29. Пристрій за п.28, в якому засіб стиснення блока швидкісного пейджингового зв'язку містить: засіб визначення кількості затверджених бітів швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку; і формування послідовних полів, які вказують позиції затверджених бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, якщо кількість затверджених бітів менша попередньо визначеної величини. 30. Пристрій за п.28, в якому засіб стиснення блока швидкісного пейджингового зв'язку містить: засіб визначення кількості затверджених бітів швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку; і засіб формування попередньо визначеної величини, що представляє блок швидкісного пейджингового зв'язку, якщо кількість затверджених бітів 90905 6 швидкісного пейджингового зв'язку більша попередньо визначеної величини. 31. Пристрій повідомлення термінала доступу, що містить: засіб встановлення біта швидкісного пейджингового зв'язку, відповідного терміналу доступу; засіб спільного кодування біта швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, відповідним іншому терміналу доступу, для формування кодованого блока швидкісного пейджингового зв'язку; і засіб мультиплексування з часовим розділенням кодованого блока швидкісного пейджингового зв'язку з іншою інформацією по каналу. 32. Пристрій за п.31, що додатково містить засіб мультиплексування з часовим розділенням кодованого блока швидкісного пейджингового зв'язку з іншою інформацією щонайменше по одному каналу системи безпровідного зв'язку. 33. Пристрій за п.31, що додатково містить: засіб формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку. 34. Пристрій за п.33, в якому засіб формування щонайменше одного символу OFDM містить модуляцію щонайменше частини кодованого блока швидкісного пейджингового зв'язку по суті по всьому сигналу, несучому піднесучі щонайменше одного символу OFDM. 35. Пристрій за п.33, в якому формування щонайменше одного символу OFDM містить модуляцію по схемі фазової маніпуляції з четвертинними сигналами (QPSK) щонайменше частини кодованого блока швидкісного пейджингового зв'язку щонайменше на піднабір піднесучих щонайменше одного символу OFDM. 36. Пристрій обробки повідомлення швидкісного пейджингового зв'язку, що містить: засіб прийому пакета швидкісного пейджингового зв'язку; засіб декодування пакета швидкісного пейджингового зв'язку для формування блока швидкісного пейджингового зв'язку, який має біт швидкісного пейджингового зв'язку, спільно закодований щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу; засіб розпаковування блока швидкісного пейджингового зв'язку; і засіб визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу, на основі виходу процесу розпаковування. 37. Пристрій за п.36, в якому засіб прийому пакета швидкісного пейджингового зв'язку містить засіб прийому пакета швидкісного пейджингового зв'язку, що включає в себе блок швидкісного пейджингового зв'язку і блок керування навантаженням. 38. Пристрій за п.36, в якому засіб прийому пакета швидкісного пейджингового зв'язку містить засіб прийому щонайменше одного символу мультиплексування з ортогональним частотним розділенням 7 90905 8 сигналів (OFDM), що має щонайменше частину пакета швидкісного пейджингового зв'язку. 39. Пристрій за п.36, в якому засіб визначення стану біта швидкісного пейджингового зв'язку містить: засіб визначення положення затвердженого біта в блоці швидкісного пейджингового зв'язку на основі виходу процесу розпаковування; і засіб порівняння згаданого положення з положенням біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу. 40. Носій, який зчитується процесором, що включає в себе команди, які можуть бути використані одним або декількома процесорами, причому команди містять: команди для визначення наявності запланованого повідомлення для термінала доступу; команди для встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, причому біт швидкісного пейджингового зв'язку відповідає терміналу доступу; команди для кодування блока швидкісного пейджингового зв'язку, спільно кодуючи біт швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу, для формування кодованого пакета швидкісного пейджингового зв'язку; команди для формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і команди для передачі щонайменше одного символу OFDM. 41. Носій, який зчитується процесором за п.40, де команди додатково містять: команди для стиснення блока швидкісного пейджингового зв'язку для формування стиснутого блока швидкісного пейджингового зв'язку. 42. Носій, який зчитується процесором, що включає в себе команди, які можуть бути використані одним або декількома процесорами, причому команди містять: команди для встановлення біта швидкісного пейджингового зв'язку, відповідного терміналу доступу, в блоці швидкісного пейджингового зв'язку, що має множину бітів, відповідних множині терміналів доступу; команди для стиснення блока швидкісного пейджингового зв'язку для формування стиснутого блока швидкісного пейджингового зв'язку; і команди для кодування стиснутого блока швидкісного пейджингового зв'язку для формування кодованого блока швидкісного пейджингового зв'язку, який включає в себе спільне кодування біта швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу. 43. Носій, який зчитується процесором, що включає в себе команди, які можуть бути використані одним або декількома процесорами, причому команди містять: команди для обробки пакета швидкісного пейджингового зв'язку; команди для декодування пакета швидкісного пейджингового зв'язку для формування блока швидкісного пейджингового зв'язку, який був раніше закодований, що має біт швидкісного пейджингового зв'язку, спільно закодований щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, що відповідає іншому терміналу доступу; команди для розпаковування блока швидкісного пейджингового зв'язку; і команди для визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу, на основі виходу процесу розпаковування. 44. Носій, який зчитується процесором за п.43, де команди додатково містять: команди для визначення положення затвердженого біта в блоці швидкісного пейджингового зв'язку на основі виходу процесу розпаковування; і команди для порівняння згаданого положення з положенням біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу. Дана заявка претендує на пріоритет попередньої заявки США №60/691,901, «QUICK PAGING CHANNEL WITH REDUCED PROBABILITY OF MISSED PAGES», поданої 16 червня 2005 року, і попередньої заявки №60/731,037, «METHODS AND APPARATUS FOR PROVIDING MOBILE BROADBAND WIRELESS HIGHER MAC», поданої 27 жовтня 2005 року, права на які належать правонаступнику даного винаходу і зміст яких прямо включено сюди по посиланню. У системі безпровідного зв'язку з довільним доступом лінія зв'язку між терміналом доступу і точкою доступу не є безперервною. Термінал доступу може зареєструватися в точці доступу і залишатися в стані незайнятості. Термінал доступу може перейти зі стану незайнятості в активний стан для ініціювання активної лінії зв'язку. У активному стані термінал доступу здатний приймати інформацію з точки доступу, а також передавати інформацію в точку доступу. Більшу частину часу термінал доступу залишається в стані незайнятості, очікуючи переходу в активний стан. Термінал доступу, як правило, являє собою мобільний пристрій, який працює від батарей, що зберігаються в цьому пристрої. Термінали доступу можуть економити енергію і продовжувати термін служби при роботі від батарей завдяки переходу в стан зниженого енергоспоживання, який часто називають станом очікування. Однак в багатьох випадках термінал 9 доступу не може негайно перейти зі стану очікування в активний стан. Термінал доступу звичайно не має можливості контролювати інформацію, що передається точками доступу, коли він знаходиться в стані очікування. Таким чином, термінали доступу, як правило, періодично переходять в стан незайнятості для контролю повідомлень з точок доступу. Деякі системи безпровідного зв'язку містять канали швидкісного пейджингового зв'язку, які використовуються точками доступу для вказівки наявності пейджингового повідомлення для термінала доступу. Це пейджингове повідомлення може бути направлене на конкретний термінал доступу для переходу його в активний стан з метою підтримки активного інформаційного обміну. Система безпровідного зв'язку може призначити конкретний біт в конкретному повідомленні як біт швидкісного пейджингового зв'язку для конкретного термінала доступу або групи терміналів доступу. Потім термінали доступу можуть бути виведені зі стану очікування протягом часового інтервалу, достатнього для прийому біта швидкісного пейджингового зв'язку. Якщо термінал доступу виявляє активний біт швидкісного пейджингового зв'язку, він знайомиться з наступним пейджинговим повідомленням і може залишитися в стані незайнятості або перейти в нього для контролю пейджингового повідомлення. У іншому випадку, якщо термінал доступу не виявляє привласнений йому біт швидкісного пейджингового зв'язку, він робить висновок про те, що найближчим часом не треба чекати направлених йому повідомлень. Таким чином, термінали доступу можуть мінімізувати час, необхідний для їх знаходження в режимі незайнятості, забезпечуючи тим самим максимум часу, який може бути виділене для стану очікування із зниженим енергоспоживанням. Наприклад, системи безпровідного зв'язку як типу CDMA2000, так і типу WCDMA мають канал швидкісного пейджингового зв'язку, який дозволяє мобільній станції періодично контролювати привласнений біт швидкісного пейджингового зв'язку для виявлення наявності пейджингового повідомлення. Коли на мобільну станцію посилається пейджингове повідомлення, базова станція встановлює відповідний біт в 1. Якщо цей біт встановлений, то мобільна станція, яка представляє термінал доступу, прослуховує все пейджингове повідомлення повністю. Однак, якщо термінал доступу помилково визначає, що вказаний біт дорівнює 0, або визначає факт знищення інформації, що вказує на нездатність розпізнати стан отриманого біта, то тоді пейджингове повідомлення втрачається. Отже, є потреба в зменшенні імовірності втрати пейджингового повідомлення. Однак при цьому зберігається потреба в підтримці або збільшенні терміну служби батарей живлення для мобільних пристроїв. Канал швидкісного пейджингового зв'язку в системі безпровідного зв'язку з довільним доступом включає в себе щонайменше один біт в кадрі швидкісного пейджингового зв'язку, що ідентифікує наявність пейджингового повідомлення для термі 90905 10 нала доступу або групи терміналів доступу. Біти швидкісного пейджингового зв'язку, що ідентифікують наявність пейджингового повідомлення для першого термінала доступу, кодують разом з одним або декількома бітами швидкісного пейджингового зв'язку, відповідними одному або декільком додатковим терміналам доступу, для створення одного або декількох бітів для прямого виправлення помилок. Виконується широкомовна передача спільно закодованих біт швидкісного пейджингового зв'язку на термінали доступу з використанням мультиплексування з часовим розділенням кадру швидкісного пейджингового зв'язку з додатковими кадрами інформації. Аспекти даного винаходу включають в себе спосіб повідомлення термінала доступу. Цей спосіб включає в себе: визначення наявності запланованого повідомлення для термінала доступу; встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, причому біт швидкісного пейджингового зв'язку відповідає терміналу доступу; кодування блока швидкісного пейджингового зв'язку для створення кодованого пакету швидкісного пейджингового зв'язку; формування щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і передачу щонайменше одного символу OFDM. Аспекти даного винаходу включають в себе спосіб повідомлення термінала доступу. Цей спосіб включає в себе: встановлення біта швидкісного пейджингового зв'язку, відповідного терміналу доступу в блоці швидкісного пейджингового зв'язку, що має множину бітів, відповідних множині терміналів доступу; стиснення блока швидкісного пейджингового зв'язку для створення стиснутого блока швидкісного пейджингового зв'язку; і кодування стиснутого блока швидкісного пейджингового зв'язку для створення кодованого блока швидкісного пейджингового зв'язку. Аспекти даного винаходу включають в себе спосіб обробки повідомлення швидкісного пейджингового зв'язку. Цей спосіб включає в себе: прийом пакету швидкісного пейджингового зв'язку; декодування пакету швидкісного пейджингового зв'язку для створення блока швидкісного пейджингового зв'язку; розпаковування блока швидкісного пейджингового зв'язку; і визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу, на основі виходу процесу розпаковування. Аспекти даного винаходу включають в себе систему для створення повідомлення швидкісного пейджингового зв'язку, яка включає в себе: планувальник, сконфігурований для визначення запланованого пейджингового повідомлення для термінала доступу; генератор блоків швидкісного пейджингового зв'язку, приєднаний до планувальника і сконфігурований для затвердження біта швидкісного пейджингового зв'язку, відповідного терміналу доступу, і сконфігурований для створення блока швидкісного пейджингового зв'язку, 11 що має щонайменше біт швидкісного пейджингового зв'язку і відмінний від нього біт швидкісного пейджингового зв'язку, відповідний іншому терміналу доступу; кодер, приєднаний до генератора блоків швидкісного пейджингового зв'язку, і сконфігурований для створення кодованого пакету швидкісного пейджингового зв'язку на основі блока швидкісного пейджингового зв'язку; і процесор передачі, приєднаний до кодеру і сконфігурований для створення щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого пакету швидкісного пейджингового зв'язку. Аспекти даного винаходу включають в себе систему для створення повідомлення швидкісного пейджингового зв'язку, яка включає в себе: засіб для визначення наявності запланованого повідомлення для термінала доступу; засіб для встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку, причому біт швидкісного пейджингового зв'язку відповідає терміналу доступу; засіб для кодування блока швидкісного пейджингового зв'язку для створення кодованого пакету швидкісного пейджингового зв'язку; засіб для створення щонайменше одного символу мультиплексування з ортогональним частотним розділенням сигналів (OFDM), що має щонайменше частину кодованого блока швидкісного пейджингового зв'язку; і засіб для передачі щонайменше одного символу OFDM. Аспекти даного винаходу включають в себе систему для створення повідомлення швидкісного пейджингового зв'язку, яка включає в себе: засіб для встановлення біта швидкісного пейджингового зв'язку, відповідного терміналу доступу; засіб для спільного кодування біта швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, відповідним іншому терміналу доступу, для створення кодованого блока швидкісного пейджингового зв'язку; і засіб для мультиплексування з часовим розділенням сигналів кодованого блока швидкісного пейджингового зв'язку з іншою інформацією по одному каналу. Аспекти даного винаходу включають в себе систему для створення повідомлення швидкісного пейджингового зв'язку, яка включає в себе: засіб для прийому пакету швидкісного пейджингового зв'язку; засіб для декодування пакету швидкісного пейджингового зв'язку для створення блока швидкісного пейджингового зв'язку; засіб для розпаковування блока швидкісного пейджингового зв'язку; і засіб для визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з терміналом доступу, на основі виходу процесу розпаковування. Ознаки, цілі і переваги варіантів даного винаходу стануть більш очевидними з подальшого докладного опису, взятого разом з супровідними кресленнями, на яких однакові елементи відмічені однаковими посилальними позиціями: Фіг.1 - спрощена функціональна блок-схема варіанту системи безпровідного зв'язку з множинним доступом; 90905 12 Фіг.2 - спрощена функціональна блок-схема варіанту передавача і приймача в системі безпровідного зв'язку з множинним доступом; Фіг.3 - спрощена функціональна блок-схема варіанту передавача, що реалізовує блок швидкісного пейджингового зв'язку; Фіг.4 - спрощена функціональна блок-схема варіанту приймача, сконфігурованого для обробки блока швидкісного пейджингового зв'язку; Фіг.5 - спрощена блок-схема варіанту способу створення блока швидкісного пейджингового зв'язку; Фіг.6 - спрощена блок-схема варіанту способу обробки блока швидкісного пейджингового зв'язку; Фіг.7 - спрощена функціональна блок-схема варіанту передавача, що реалізовує блок швидкісного пейджингового зв'язку; Фіг.8 - спрощена функціональна блок-схема варіанту приймача, сконфігурованого для обробки блока швидкісного пейджингового зв'язку. Система безпровідного зв'язку може зменшити імовірність втрати пейджингових повідомлень шляхом забезпечення деякої форми надмірності, пов'язаної з бітом швидкісного пейджингового зв'язку. Система безпровідного зв'язку може забезпечити надмірність за допомогою спільного кодування множини біт швидкісного пейджингового зв'язку, а не просто шляхом збільшення кількості бітів швидкісного пейджингового зв'язку, привласнених кожному терміналу доступу. Таким шляхом кожному терміналу доступу або групі терміналів доступу привласнюють один біт швидкісного пейджингового зв'язку, а надмірність забезпечується за допомогою спільного кодування множини бітів швидкісного пейджингового зв'язку. Система безпровідного зв'язку може зменшити імовірність втрати пейджингового повідомлення шляхом збільшення кількості надмірних бітів, які можуть являти собою біти прямого виправлення помилок. Немає теоретичного обмеження на кількість надмірних бітів, які можуть бути додані з процесу спільного кодування. Однак виходячи з перспективи практичного застосування, кількість надмірних бітів, швидше усього, буде меншою кількості бітів, необхідних для посилання дійсних пейджингових повідомлень. Система безпровідного зв'язку може періодично передавати блок швидкісного пейджингового зв'язку, що має спільно закодоване повідомлення швидкісного пейджингового зв'язку. Кількість бітів швидкісного пейджингового зв'язку, встановлена в кожному блоці швидкісного пейджингового зв'язку, швидше усього, відносно невелика, за умови якщо система безпровідного зв'язку планує блок швидкісного пейджингового зв'язку з досить високою частотою. Відносна розрідженість встановлених бітів швидкісного пейджингового зв'язку в будьякому конкретному кадрі швидкісного пейджингового зв'язку дозволяє системі безпровідного зв'язку стиснути блок швидкісного пейджингового зв'язку для додаткового зменшення кількості бітів, які передаються на термінали доступу. Система безпровідного зв'язку може використовувати будь-яку 13 з різних технологій стиснення щонайменше одна з яких детально обговорюється нижче. Канал швидкісного пейджингового зв'язку, що має спільно кодовані біти швидкісного пейджингового зв'язку, може передаватися на різні термінали доступу з використанням виділеного каналу швидкісного пейджингового зв'язку. У альтернативному варіанті канал швидкісного пейджингового зв'язку може бути мультиплексований з іншими каналами. Наприклад, для каналу швидкісного пейджингового зв'язку може бути використане мультиплексування з часовим розділенням сигналів, мультиплексування з частотним розділенням сигналів, мультиплексування з кодовим розділенням сигналів або інше мультиплексування з іншою інформацією. У системі безпровідного зв'язку з мультиплексованням з ортогональним частотним розділенням сигналів (OFDM) блок швидкісного пейджингового зв'язку або стиснутий блок швидкісного пейджингового зв'язку може бути сконфігурований для його широкомовлення в попередньо визначеній кількості символів OFDM. Система безпровідного зв'язку може періодично передавати символ OFDM, що має інформацію швидкісного пейджингового зв'язку. Таким чином, система діє, забезпечуючи мультиплексування з часовим розділенням для інформації швидкісного пейджингового зв'язку по каналах, що використовуються для перенесення іншої інформації. На Фіг.1 представлена спрощена функціональна блок-схема варіанту системи 100 безпровідного зв'язку з множинним доступом. Система 100 безпровідного зв'язку з множинним доступом включає в себе множину стільників, наприклад, стільники 102, 104 і 106. У варіанті за Фіг.1 кожний стільник 102, 104 і 106 може включати в себе точку 150 доступу, яка містить множину секторів. Множина секторів формується групою антен, кожна з яких відповідає за зв'язок з терміналами доступу в одній частині стільника. У стільнику 102 антенні групи 112, 114 і 116 відповідають кожна окремому сектору. Наприклад, стільник 102 розділений на три сектори 120а-102с. Перша антена 112 обслуговує перший сектор 102а, друга антена 114 обслуговує другий сектор 102b, а третя антена 116 обслуговує третій сектор 102с. У стільнику 104 кожна з антенних груп 118, 120 і 122 відповідає своєму сектору. У стільнику 106 кожна з антенних груп 124, 126 і 128 відповідає своєму сектору. Кожний стільник сконфігурований для підтримки або, іншими словами, обслуговування декількох терміналів доступу, які знаходяться на зв'язку з одним або декількома секторами відповідної точки доступу. Наприклад, термінали 130 і 132 доступу знаходяться на зв'язку з точкою 142 доступу, термінали 134 і 136 доступу знаходяться на зв'язку з точкою 144 доступу, а термінали 138 і 140 доступу знаходяться на зв'язку з точкою 146 доступу. Хоч на Фіг.1 показано, що кожна з точок 142, 144 і 146 доступу знаходяться на зв'язку з двома терміналами доступу, кожна з точок 142, 144 і 146 доступу не обмежена можливістю зв'язку з двома терміналами доступу, а може підтримувати будь-яку кількість терміналів доступу аж до деякої межі, яка 90905 14 може являти собою фізичною межею, абомежею, що накладається стандартом зв'язку. Використовувана тут точка доступу може являти собою стаціонарну станцію, що застосовується для зв'язку з терміналами, і може також називатися базовою станцією, вузлом В або деяким іншим терміном і включати деякі або всі їх функціональні можливості. Термінал доступу (Access Terminal, AT) може також називатися користувацьким обладнанням (User Equipment, UE), користувацьким терміналом, пристроєм безпровідного зв'язку, терміналом, мобільним терміналом, мобільною станцією або деяким іншим терміном і включати деякі або всі їх функціональні можливості. З Фіг.1 можна бачити, що кожний термінал 130, 132, 134, 136, 138 і 140 доступу знаходиться в своїй частині відповідного стільника, відмінного від іншого термінала доступу в цьому ж стільнику. Крім того, кожний термінал доступу може знаходитися на різній відстані від відповідних антенних груп, з якими він здійснює зв'язок. Обидва цих чинники, додатково до чинників навколишнього середовища і інших умов роботи в стільнику, приводять до ситуацій, коли між кожним терміналом доступу і відповідною антенною групою, з якою він здійснює зв'язок, складаються різні умови для функціонування каналу. Кожний термінал доступу, наприклад, термінал 130 доступу, як правило, відрізняється унікальними канальними характеристиками, не характерними для будь-якого іншого термінала доступу через відмінність канальних умов. Крім того, канальні характеристики змінюються у часі, а також в зв'язку із змінами місцеположення термінала доступу. Точка доступу, наприклад, точка 142 доступу, може здійснювати широкомовлення кадру або блока, що містить інформацію швидкісного пейджингового зв'язку. Кожний з терміналів 130 і 132 доступу в зоні покриття точки 142 доступу може приймати інформацію швидкісного пейджингового зв'язку і обробляти її з метою визначення того, чи є активним привласнений біт швидкісного пейджингового зв'язку, що вказує на наявність пейджингового повідомлення, адресованого даному терміналу доступу. Відмінність канальних умов, в яких працюють термінали 130 і 132 доступу, змінює відповідні можливості точного відновлення інформації швидкісного пейджингового зв'язку. Однак, оскільки інформація швидкісного пейджингового зв'язку закодована для забезпечення надмірної інформації, наприклад, один або декілька бітів прямого виправлення помилок, термінали 130 і 132 доступу мають велику імовірність успішного визначення привласнених бітів швидкісного пейджингового зв'язку, що мінімізує імовірність втрати пейджингового повідомлення для даного термінала доступу. Система 100 безпровідного зв'язку може мультиплексувати інформацію швидкісного пейджингового зв'язку по одних і тих же каналах, що використовуються для іншої інформації. Наприклад, в системі OFDM система 100 безпровідного зв'язку може здійснювати широкомовну передачу інфор 15 мації швидкісного пейджингового зв'язку по каналу, що використовує деякі або всі частоти піднесучої. Частоти піднесучої, що використовуються для перенесення інформації швидкісного пейджингового зв'язку, можуть бути тими ж піднесучими, які використовують для перенесення іншої інформації на термінали доступу. Таким чином, система 100 безпровідного зв'язку може здійснювати мультиплексування з часовим розділенням сигналу для каналу швидкісного пейджингового зв'язку з іншими каналами системи. Вищезгадані варіанти можуть бути реалізовані з використанням процесора 220 або 260 передачі (ТХ), процесора 230 або 270 і пам'яті 232 або 272, як показано на Фіг.2. Ці процеси можуть бути виконані на будь-якому процесорі, контролері або іншому обробному пристрої і можуть бути запам'ятовувані у вигляді команд, які зчитуються комп'ютером на носії, який зчитується комп'ютером у вигляді вихідного коду, об'єктного коду або чого-небудь іншого. На Фіг.2 представлена спрощена функціональна блок-схема варіанту передавача і приймача в системі 200 безпровідного зв'язку з множинним доступом. У системі 210 передавача дані трафіка для декількох потоків даних подаються з джерела 212 даних в процесор 214 даних передачі (ТХ). У одному варіанті кожний потік даних передається через відповідну передавальну антену. Процесор 214 даних ТХ форматує, кодує і виконує перемежовування даних трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, з метою забезпечення кодованих даних. У деяких варіантах процесор 214 даних ТХ використовує вагові коефіцієнти, що формують промінь, для символів потоків даних на основі користувача, якому передаються символи, і антени, з якою передається символ. У деяких варіантах вагові коефіцієнти, що формують промінь, можуть бути створені на основі інформації про канальну характеристику, яка вказує стан шляхів передачі між точкою доступу і терміналом доступу. Інформація про канальну характеристику може бути створена з використанням інформації CQI або канальних оцінок, забезпеченої користувачем. Крім того, у цих разах запланованих передач процесор 214 даних ТХ може вибрати формат пакету на основі рангової інформації, яка передається від користувача. Кодовані дані для кожного потоку даних можуть мультиплексуватися з пілотними даними з використанням технологій OFDM. Пілотні дані, як правило, являють собою відому конфігурацію даних, яка обробляється відомим способом і може бути використана в системі приймача для оцінки канальної характеристики. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (тобто, виконується символьне відображення) на основі конкретної схеми модуляції (наприклад, BPSK, QPSK, M-PSK або M-QAM), вибраної для цього потоку даних з метою забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені командами, що забезпечуються процесором 230. У деяких варіантах 90905 16 кількість паралельних просторових потоків може змінюватися відповідно до рангової інформації, яка передається від користувача. Символи модуляції для всіх потоків даних подаються потім в процесор 220 ТХ ΜΙΜΟ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Потім процесор 220 ТХ ΜΙΜΟ подає Ντ потоків символів на Ντ передавачів з 222а по 222t (TMTR). У деяких варіантах процесор 220 ТХ ΜΙΜΟ забезпечує символи потоків даних ваговими коефіцієнтами для формування променя на основі користувача, якому передаються ці символи, і антени, з якою передається символ, що береться з інформації про канальні характеристики користувачів. Кожний передавач з 222а по 222t приймає і обробляє відповідний потік символів для забезпечення одного або декількох аналогових сигналів і додатково нормалізує (наприклад, посилює, фільтрує і виконує перетворення з підвищенням частоти) аналогові сигнали для забезпечення модульованого сигналу, відповідного для передачі по каналу ΜΙΜΟ. ΝТ модульованих сигналів від передавачів з 222а по 222t передаються потім від ΝТ антен з 224а по 224t відповідно. У системі 250 приймача передані модульовані сигнали приймаються NR антенами з 252а по 252r, і отриманий від кожної антени 252 сигнал подається у відповідний приймач 254 (RCVR). Кожний приймач 254 нормалізує (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує нормалізований сигнал для отримання відліків і додатково обробляє ці відліки для забезпечення відповідного «приймального» потоку символів. Потім процесор 260 даних RX приймає і обробляє Nr приймальних потоків символів від NR приймачів 254 на основі конкретної технології обробки в приймачі для забезпечення рангового номера «виявлених» потоків символів. Обробка, що виконується процесором 260 даних RX, детально описується нижче. Кожний виявлений потік символів включає в себе символи, що є оцінками символів модуляції, переданих для відповідного потоку даних. Потім процесор 260 даних RX демодулює, виконує зворотне перемежовування і декодує кожний виявлений потік символів для відновлення даних трафіка для потоку даних. Обробка, що виконується процесором 260 даних RX, є доповненням до обробки, що виконується процесором 220 ТХ ΜΙΜΟ і процесором 214 даних ТХ в системі 210 передавача. Оцінка канальної характеристики, створена процесором 260 RX, може бути використана для виконання просторової, просторової/часової обробки в приймачі, настройки рівнів потужності, зміни частот або схем модуляції або інших дій. Процесор 260 RX може додатково оцінювати відношення сигнал - шум/перешкода (SNR) виявлених потоків символів, а можливо і інші канальні характеристики і надавати ці величини процесору 270. Процесор 260 даних RX або процесор 270 може додатково дістати оцінку «ефективного» SNR для даної системи. Потім процесор 270 забезпечує інформацію про канальну оцінку, таку як індекс якості 17 каналу (Channel Quality Index, CQI), яка може містити інформацію різних типів, що стосується лінії зв'язку і/або приймального потоку даних. Наприклад, CQI може містити тільки діюче SNR. Потім CQI обробляється процесором 278 даних ТХ, який також отримує дані трафіка для декількох потоків даних від джерела 276 даних, модульованих модулятором 280, нормалізованих передавачами з 254а по 254г і переданих назад в систему 210 передавача. У системі 210 передавача модульовані сигнали від системи 250 приймача приймаються антенами 224, нормалізуються приймачами 222, демодулюються демодулятором 240 і обробляються процесором 242 даних RX для відновлення CQI, повідомленого системою приймача. Потім повідомлений CQI надається процесору 230 і використовується для: (1) визначення швидкостей передачі даних, а також схем кодування і модуляції, що підлягає використанню для потоків даних; і (2) створення різних керуючих впливів для процесора 214 даних ТХ і процесора 220 ТХ ΜΙΜΟ. У приймачі для обробки Nr прийнятих сигналів з метою виявлення Ντ переданих потоків символів можуть бути використані різні технології обробки. Ці технології обробки в приймачі можуть бути об'єднані в дві основні категорії: (і) просторові і просторово-часові технології обробки в приймачі (які також називають технологіями вирівнювання); і (іі) технологія обробки в приймачі під назвою «послідовне перетворення в нуль/вирівнювання з придушенням перешкод» (цю технологію обробки в приймачі також називають «послідовне придушення перешкод» або «послідовне придушення»). Канал ΜΙΜΟ, сформований ΝT передавальними і NR приймальними антенами, можна розбити на Ns незалежних каналів, де Ns min{NT, NR}. Кожний з NS незалежних каналів можна також назвати просторовим підканалом (або каналом передачі) каналу ΜΙΜΟ, з відповідною розмірною величиною. У системі 200 безпровідного зв'язку з довільним доступом pf Фіг.2 процесор 214 даних ТХ в поєднанні з процесором 230 і пам'яттю 232 може забезпечити визначення станів різних бітsd швидкісного пейджингового зв'язку, відповідних системам 250 приймача в зоні покриття. Процесор 214 даних ТХ може бути сконфігурований для кодування бітsd швидкісного пейджингового зв'язку для створення одного або декількох надмірних бітsd, які можуть являти собою біти прямого виправлення помилок. Біти виправлення помилок можуть бути, наприклад, бітами контролю парності, бітами циклічного надмірного коду (Cyclic Redundancy Code, CRC) або бітами якого-небудь іншого типу. Кодування може являти собою систематичне кодування або несистематичне кодування. Кожна система 250 приймача може забезпечити прийом кодованої інформації швидкісного пейджингового зв'язку і відновлення відповідного біта швидкісного пейджингового зв'язку. Процесор 260 RX в поєднанні з процесором 270 і пам'яттю 272 може декодувати інформацію швидкісного пейджингового зв'язку і визначити, чи встановлений привласнений біт швидкісного пейджингового зв'я 90905 18 зку в активний стан. Система 250 приймача може виявити або виправити деякі помилки в інформації швидкісного пейджингового зв'язку через процес декодування і зменшити тим самим імовірність втрати пейджингового повідомлення через неправильні декодування або стирання привласненого біта швидкісного пейджингового зв'язку. На Фіг.3 представлена спрощена функціональна блок-схема варіанту передавача 300, сконфігурованого для реалізації кодованого каналу швидкісного пейджингового зв'язку. Передавач 300 може, наприклад, бути частиною системи передавача за Фіг.2 або частиною точки доступу, показаною на Фіг.1. Передавач 300 може бути реалізований в рамках системи безпровідного зв'язку з множинним доступом за Фіг.1 для мінімізації імовірності того, що термінали доступу втратять заплановані пейджингові повідомлення через втрату або неможливість відновлення внаслідок іншій частини блока швидкісного пейджингового зв'язку. Спрощена функціональна блок-схема на Фіг.3 ілюструє тільки ту частину системи передавача, яка пов'язана з каналом швидкісного пейджингового зв'язку (Quick Paging Channel, QPCH). У цій спрощеній функціональній блок-схемі не показані родинні блоки, наприклад, блоки, що належать до створення або відображення пейджингових повідомлень, які пов'язані з активними бітами швидкісного пейджингового зв'язку. Варіант передавача 300 за Фіг.3 включає в себе модуль 302 часового узгодження і синхронізації, приєднаний до планувальника 304. Планувальник 304 приєднаний до генератора 310 блоків швидкісного пейджингового зв'язку і ініціює формування блока швидкісного пейджингового зв'язку. Генератор 310 блоків швидкісного пейджингового зв'язку приєднаний (не обов'язково) до модуля 312 стиснення блоків швидкісного пейджингового зв'язку, який може бути введений для створення стиснутого блока швидкісного пейджингового зв'язку. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку приєднаний до агрегатора 330, який може являти собою об'єднувач. Модуль 320 блока керування навантаженням створює один або декілька біт керування навантаженням. Вихід модуля 320 блока керування навантаженням приєднаний до агрегатору 330. Агрегатор 330 додає біти керування навантаженням до блока швидкісного пейджингового зв'язку або стиснутого блока швидкісного пейджингового зв'язку в залежності від того, чи стиснутий блок швидкісного пейджингового зв'язку. Агрегатор 330 подає об'єднані біти швидкісного пейджингового зв'язку і керування навантаженням в кодер 340. Кодер 340 забезпечує кодування цих біт. Кодований вихід подається в процесор 220 ТХ ΜΙΜΟ. Процесор 220 ТХ ΜΙΜΟ подає сигнал в рівень 222 передавача, який передає цей сигнал з використанням антени 224. Варіант передавача 300 за Фіг.3 включає в себе модуль 302 часового узгодження і синхронізації, який відстежує часові характеристики біт, кадрів, блоків або пакетів, створених передавачем 300. У одному варіанті модуль 302 часового узгодження і синхронізації підтримує бітову синхроні 19 зацію, так що біти, створені передавачем 300, мають по суті однаковий період. Модуль 302 часового узгодження і синхронізації може також синхронізувати і відстежувати часові характеристики кадрів, де кожний кадр включає в себе попередньо визначену кількість бітів. У системі OFDM може бути переважним включити в кожний кадр інформацію щонайменше для одного символу OFDM. «Суперкадр» може включати в себе попередньо визначену кількість кадрів. Крім того, визначені кадри в суперкадрі можуть бути призначені для конкретної інформації. Наприклад, кожний суперкадр може включати в себе преамбулу попередньо визначеної довжини, наприклад, шість кадрів, або шість символів OFDM. Преамбулу суперкадру можна використовувати для заповнення каналу широкомовлення, який передається на всі термінали доступу в зоні покриття точки доступу. Одна частина преамбули суперкадру може бути виділена для каналу швидкісного пейджингового зв'язку (QPCH). Наприклад, пакет QPCH може являти собою один кадр або символ OFDM в преамбулі суперкадру. Довжина преамбули суперкадру і кількість біт, виділених пакету QPCH, може змінюватися в залежності від розміру інформаційного блока, виділеного блока швидкісного пейджингового зв'язку. У одному варіанті кількість бітів, виділених пакету QPCH, є постійною. У іншому варіанті кількість бітів, виділених пакету QPCH, динамічно змінюється і визначається щонайменше частково на основі кількості бітів швидкісного пейджингового зв'язку, що є активними. При динамічному розподілі кількості бітів для пакету QPCH передавач 300 може виділити кількість бітів із попередньо визначеного набору значень довжини пакету QPCH. У альтернативному варіанті передавач 300 може бути сконфігурований для виділення будь-якої кількості бітів пакету QPCH в попередньо визначеному діапазоні або з приростом в один біт. Передавач 300 може бути сконфігурований для посилання розміру пакету QPCH або блока швидкісного пейджингового зв'язку в пакеті QPCH або деякому іншому повідомленні. У іншому варіанті передавач 300 не посилає розмір пакету QPCH і покладається на приймач, що визначає розмір цього пакету. Модуль часового узгодження і синхронізації приєднаний до планувальника 304. Планувальник 304 відстежує лінії зв'язку і інформацію, яка повинна передаватися передавачем 300, і планує цю інформацію частково на основі системного часового узгодження. У одному варіанті планувальник 304 визначає, що система безпровідного зв'язку намагається встановити активний сеанс зв'язку з терміналом доступу, який в даний момент знаходиться в стані незайнятості. Система безпровідного зв'язку посилає на термінал доступу пейджингове повідомлення через передавач 300. Додатково, система безпровідного зв'язку встановлює один або декілька бітів швидкісного пейджингового зв'язку, привласнених терміналу доступу або групі терміналів доступу, членом якої є бажаний термінал доступу. 90905 20 Хоч кожному терміналу доступу може бути привласнена будь-яка кількість бітів швидкісного пейджингового зв'язку, все ж, як правило, кожному терміналу доступу або групі терміналів доступу привласнюють тільки один біт. Наприклад, може бути визначений блок швидкісного пейджингового зв'язку, що має попередньо визначену кількість бітів швидкісного пейджингового зв'язку, а конкретний термінал доступу в зоні покриття точки доступу може бути привласнений n-му біту швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку. Хоч даний опис в основному належить до одного біта швидкісного пейджингового зв'язку, пов'язаного з одним терміналом доступу в конкретній зоні покриття, система безпровідного зв'язку може привласнити терміналу доступу будь-яку кількість бітів швидкісного пейджингового зв'язку. Встановлений біт швидкісного пейджингового зв'язку, незалежно від того, чи активізований він на високому або низькому рівні, вказує пов'язаному з ним терміналу доступу, що подальший пейджинговий канал направлений до даного термінала доступу. Як було описано вище, біт швидкісного пейджингового зв'язку може бути пов'язаний з одним терміналом доступу або з групою терміналів доступу. Коли біт швидкісного пейджингового зв'язку затверджений або, іншими словами, встановлений в активний стан, один або декілька терміналів доступу, пов'язаних з цим бітом швидкісного пейджингового зв'язку, знають, що щонайменше один термінал доступу, пов'язаний з даним бітом швидкісного пейджингового зв'язку, може чекати пейджингове повідомлення. Система безпровідного зв'язку може привласнити біти пейджингового зв'язку групам терміналів доступу для мінімізації загальної кількості біт швидкісного пейджингового зв'язку, а значить, і довжини блока швидкісного пейджингового зв'язку. Генератор 310 блоків швидкісного пейджингового зв'язку по вказівці планувальника 304 визначає, які біти швидкісного пейджингового зв'язку затвердити. У одному варіанті генератор блоків швидкісного пейджингового зв'язку встановлює в «1» кожний біт швидкісного пейджингового зв'язку, пов'язаний з доступом, що свідчить про можливість появи пейджингового повідомлення, як правило, при наступній зручній нагоді для передачі пейджингових повідомлень. Генератор 310 блоків швидкісного пейджингового зв'язку зв'язує блок швидкісного пейджингового зв'язку, що має належно затверджені біти швидкісного пейджингового зв'язку, з (не обов'язковим) модулем 312 стиснення блоків швидкісного пейджингового зв'язку. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку забезпечує скорочення кількості бітів, необхідних для уявлення затверджених бітів швидкісного пейджингового зв'язку. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку може реалізувати, в суті, будь-яку технологію стиснення. У технології стиснення може використовуватися один або декілька алгоритмів стиснення, які можуть забезпечити стиснення без втрат, стиснення з втратами або деяку 21 комбінацію стиснення без втрат або стиснення з втратами блока швидкісного пейджингового зв'язку в залежності від кількості затверджених бітів швидкісного пейджингового зв'язку, положення біт швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку або деякій їх комбінації. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку стискає блок швидкісного пейджингового зв'язку довжиною NQP_BLK для створення стиснутого блока швидкісного пейджингового зв'язку довжиною NQP_BLK_COMP. У одному варіанті довжина стиснутого блока швидкісного пейджингового зв'язку може бути змінною і може приймати одне з трьох можливих значень довжини в залежності від кількості 1-ць, що представляють набір або, іншими словами, затверджених бітів в блоці швидкісного пейджингового зв'язку. У одному варіанті модуль 312 стиснення блоків швидкісного пейджингового зв’язку створює стиснутий блок швидкісного пейджингового зв'язку шляхом послідовної вказівки положення кожного встановленого біта в блоці швидкісного пейджингового зв'язку. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку може представляти вказане положення за допомогою log2(NQP_BLK) бітового поля, де значення цього поля вказує положення встановленого біта. Модуль 312 стиснення блоків швидкісного пейджингового зв'язку може також зарезервувати одне або декілька значень для поля положення біта, які представляють спеціальні випадки. Наприклад, значення 0 вказує на відсутність додаткових бітів, затверджених в блоці швидкісного пейджингового зв'язку. Додатково, значення 2^(NQP_BLK_COMP)-1 вказує, що в блоці швидкісного пейджингового зв'язку встановлена кількість бітів, що перевищує деяку попередньо визначену кількість бітів швидкісного пейджингового зв'язку, наприклад, 5 бітів. Таким чином, в цьому варіанті загальна кількість унікальних біт в блоці швидкісного пейджингового зв'язку обмежена величиною NQP_BLK-2 з урахуванням 2-o резервних значень. Доступні положення біт можуть знаходитися в діапазоні приблизно від 1 до NQP_BLK-2. Якщо в блоці швидкісного пейджингового зв'язку встановлена кількість бітів, що перевищує попередньо визначену кількість бітів, наприклад, 5 бітів, то мережа доступу може інтерпретувати таке повідомлення як повідомлення, у якого всі біти встановлені в одиницю, і може передати одне поле з відповідним зарезервованим значенням. У одному варіанті модуль 312 стиснення блоків швидкісного пейджингового зв'язку не містить поле в блоці швидкісного пейджингового зв'язку, яке вказує кількість пейджингових повідомлень або кількість бітів, що містяться в блоці швидкісного пейджингового зв'язку. Замість цього, передавач 300 може розраховувати на приймач, що визначає кількість пейджингових повідомлень і кількість бітів в блоці швидкісного пейджингового зв'язку. Наприклад, приймач може перевірити декілька гіпотез і тим самим визначити кількість бітів в блоці швидкісного пейджингового зв'язку. У іншому варіанті модуль 312 стиснення блоків швидкісного пейджингового зв'язку може включати в 90905 22 себе поле, яке вказує кількість повідомлень швидкісного пейджингового зв'язку або кількість бітів в стиснутому блоці швидкісного пейджингового зв'язку. Приймач визначає кількість повідомлень швидкісного пейджингового зв'язку або бітів швидкісного пейджингового зв'язку шляхом виділення відповідного поля зі стиснутого блока швидкісного пейджингового зв'язку. У таблиці показаний розмір стиснутого блока швидкісного пейджингового зв'язку як функції від кількості встановлених біт в блоці швидкісного пейджингового зв'язку для варіанту, який не містить поле, яке вказує кількість повідомлень швидкісного пейджингового зв'язку. Таблиця Значення довжини стиснутого блока швидкісного пейджингового зв'язку Кількість встановлених біт в блоці швидкісного пейNQP_BLK_COMP джингового зв'язку 0, 1,або>5 log2(NQP_BLK) біт 2 або 3 3 log2(NQP_BLK) біт 4 або 5 5 log2(NQP_BLK) біт Вихід модуля 312 стиснення блоків швидкісного пейджингового зв'язку з'єднаний з агрегатором 330. У варіанті, де модуль 312 стиснення блоків швидкісного пейджингового зв'язку відсутній, блок швидкісного пейджингового зв'язку від генератора 310 блоків швидкісного пейджингового зв'язку подається в агрегатор 330. Модуль 320 блока керування навантаженням паралельно створює блок керування навантаженням, що має один або декілька бітів. У одному варіанті блок керування навантаженням має NLC_BLK бітів в довжину і встановлюється мережею доступу. Блок керування навантаженням може представляти будь-яку додаткову інформацію, направлену на один або декілька терміналів доступу, як частину інформації каналу швидкісного пейджингового зв'язку. Інформація керування навантаженням може по суті являти собою інформацію будь-якого типу. Наприклад, інформація керування навантаженням може вказувати на клас терміналів доступу, яким дозволений доступ до інформації швидкісного пейджингового зв'язку. У альтернативному варіанті інформація керування навантаженням може вказувати на клас терміналів доступу, з яких може бути використана інформація швидкісного пейджингового зв'язку. Термінали доступу, що не належать до класу, вказаного в інформації блока керування навантаженням, можуть ігнорувати дане повідомлення. Агрегатор 330 забезпечує зчеплення стиснутого блока швидкісного пейджингового зв'язку або блока швидкісного пейджингового зв'язку з блоком керування навантаженням. У цьому варіанті пакет QPCH несе два інформаційних блоки: блок швидкісного пейджингового зв'язку і блок керування навантаженням. Агрегатор 330 може приєднати блок керування навантаженням до кінця блока 23 швидкісного пейджингового зв'язку або стиснутого блока швидкісного пейджингового зв'язку. Агрегатор 330 подає зчеплені блоки швидкісного пейджингового зв'язку і блоки керування навантаженням в кодер 340. Кодер 340 забезпечує кодування цієї об'єднаної інформації. Кодер 340 по суті може реалізувати кодування будь-якого типу і може реалізувати, наприклад, систематичне кодування, блокове кодування, згорткове кодування, турбокодування і т. п., або деякі їх комбінації. Вихід кодера 340 представляє пакет швидкісного пейджингового зв'язку. Пакет QPCH може бути закодований, підданий канальному перемежовуванню, повторений, його дані можуть бути скрембльовані, і цей пакет може бути модульований з використанням будь-якого одного або декількох способів модуляції. У одному варіанті для створення вихідного стану скремблера (не показаний) можна використати MACID, який дорівнює 0, і формат 0 пакету. У одному варіанті кодер 340 реалізовує систематичний код, так що до кінця не модифікованих зчеплених блоків швидкісного пейджингового зв'язку і блоків керування навантаженням прикріпляються надмірні біти. Систематичний код може створити, наприклад, надмірний циклічний код (CRC), синдром, біт контролю парності або якінебудь інші кодові біти, що забезпечують деякий рівень надмірності. Кодер 340 подає кодований пакет QPCH в процесор 220 ТХ ΜΙΜΟ. У одному варіанті процесор 220 ТХ ΜΙΜΟ обробляє кодований пакет QPCH і створює символ OFDM, що має повну інформацію пакету QPCH. Процесор 220 ТХ ΜΙΜΟ може створити символ OFDM, що розподіляє інформацію пакету QPCH по всім піднесучих OFDM або по попередньо визначеному піднабору зі всіх піднесучих. У вказаному варіанті символ, що має пакет QPCH, мультиплексується з часовим розділенням з іншими каналами в системі OFDM. У деяких варіантах процесор 220 ТХ ΜΙΜΟ має можливість модуляції пакету QPCH по піднесучих з використанням будь-якого типу модуляції із попередньо визначеного набору. У одному варіанті процесор 220 ТХ ΜΙΜΟ використовує модуляцію QPSK для всіх символів модуляції каналу QPCH. У інших варіантах процесор 220 ТХ ΜΙΜΟ може використовувати модуляцію якого-небудь іншого типу, наприклад, BPSK. У іншому варіанті пакет інформації QPCH розподіляється для логічного каналу, який відображається не на всі піднесучі в системі OFDM. У вказаному варіанті логічний канал для відображення фізичної піднесучої може бути статичним або динамічним. Якщо система безпровідного зв'язку з множинним доступом використовує стрибкоподібну перестройку частоти (Frequency Hopping, FH), то канал QPCH може бути привласнений як логічний канал, який іноді називається портом стрибкоподібної перестройки, і цей логічний канал може бути відображений в фізичні канали відповідно до попередньо визначеного алгоритму стрибкоподібної перестройки частоти. Таким чином, в системі OFDMA зі стрибкоподібною перестройкою частоти 90905 24 фізичних піднесучих, привласнені логічним каналам, змінюються у часі. Наприклад, алгоритм стрибкоподібної перестройки частоти може періодично оновлювати логічний канал для відображення фізичної піднесучої, наприклад, кожний символ OFDM, кожний часовий інтервал (слот) або після деякої іншої попередньо визначеної кількості символів OFDM. Процесор 220 ТХ ΜΙΜΟ подає символ OFDM в рівень 222 передавача. Рівень 222 передавача передає цей символ, включаючи пакет QPCH, з використанням антени 224. У вищеописаних варіантах QPCH передавач здійснює широкомовну передачу пакету QPCH в символі OFDM, що з'являється під час проходження ділянки преамбули суперкадру. Передавач здійснює широкомовну передачу пакету QPCH на всі термінали доступу в зоні покриття. Передаючи символ QPCH в преамбулі, можна одночасно зв'язуватися з великою кількістю терміналів зв'язку. Це відбувається тому, що, наприклад, кожний біт даних в пакеті QPCH може бути адресований різним мобільним блокам. Передача QPCH в одному символі OFDM дозволяє паралельно активізувати декілька терміналів доступу для контролю відповідних біт швидкісного пейджингового зв'язку в одному і тому ж символі OFDM. Крім того, всі біти в одному часовому інтервалі TDM кодуються спільно і можуть бути закодовані з посиленим CRC, де посилений CRC належить до надмірного кодування бітів, яке забезпечують високу імовірність успішного прийому будь-якого конкретного біта швидкісного пейджингового зв'язку в пакеті. Це має дві переваги. По-перше, підвищення ефективності кодування завдяки спільному кодуванню забезпечує додатковий запас надійності, недоступний при використанні одного біта. Подруге, завдяки посиленому CRC, імовірність втрати пейджингового повідомлення стає дуже низькою. На Фіг.4 представлена спрощена функціональна блок-схема варіанту приймача 400, сконфігурованого для обробки спільно закодованого пакету QPCH. Приймач 400 може бути частиною кожного термінала доступу за Фіг.1 і може бути частиною системи приймача за Фіг.2. На спрощеній функціональній блок-схемі за Фіг.4 показані тільки ті частини приймача 400, які пов'язані з обробкою пакету QPCH. Як правило, приймач 400 включає в себе і інші обробляючі модулі. Приймач 400 служить для виконання операцій, які є зразковим доповненням операцій, що виконуються в системі передавача для створення пакету QPCH. Приймач 400 приймає символ OFDM, що містить пакет QPCH, і відновлює пакет QPCH. Приймач 400 використовує інформацію надмірного кодування для збільшення імовірності того, що базові біти в блоці швидкісного пейджингового зв'язку і блоки керування навантаженням будуть успішно відновлені. Приймач 400 використовує відновлену інформацію біта швидкісного пейджингового зв'язку для визначення того, активізувати або зберегти активним стан, в якому здійснюється контроль подальшого повідомлення по пейджинговому каналу. 25 У одному варіанті, якщо CRC відмовив, то термінал доступу за умовчанням здійснює контроль пейджингового каналу. Якщо CRC діє, і встановлений відповідний біт швидкісного пейджингового зв'язку, то терміналу доступу дається вказівка здійснювати контроль пейджингового каналу. Якщо CRC діє, і привласнений біт швидкісного пейджингового зв'язку дорівнює 0 або, іншими словами, не затверджений, то термінал доступу повертається в стан очікування. Імовірність неправильного виявлення дорівнює імовірності неправильного виявлення помилки CRC, причому ця імовірність дуже мала при використанні посиленого CRC, наприклад, якщо CRC має 8 або більше бітів. Приймач 400 включає в себе антену 252, яка подає прийнятий сигнал у вхідний каскад 254 приймача. Модуль 410 синхронізації працює разом з вхідним каскадом приймача. Модуль 410 синхронізації на основі прийнятого сигналу визначає часові характеристики символу, а з часових характеристик символу часові характеристики кадру і суперкадру. Вхідний каскад 254 приймача використовує інформацію про синхронізацію для відновлення символів OFDM і, зокрема, преамбули OFDM, що має символ OFDM з пакетом QPCH. Вхідний каскад 254 приймача подає символ OFDM, що має пакет QPCH, в процесор 260 даних RX ΜΙΜΟ. Процесор 260 даних RX ΜΙΜΟ служить для демодуляції піднесучих OFDM, по яких модулюється пакет QPCH, для відновлення пакету QPCH. Процесор 260 даних RX MIMO демодулює піднесучі за принципом доповнення до тих операцій, які були використані при модуляції. Тобто, якщо піднесучі були піддані модуляції QPSK, то процесор 260 даних RX ΜΙΜΟ виконує демодуляцію QPSK цих піднесучих. Пакет QPCH подається в декодер 420 QPCH. Декодер 420 QPCH служить для декодування пакету QPCH за принципом доповнення до способу кодування цього пакету, використаного передавачем. У загальному випадку декодер 420 QPCH виконує операції, що є доповненням до операцій, які виконуються в передавачі, в тому числі, доповнення перемежовування, кодування, скремблювання, повторення і т.п.або їх комбінації, що виконується при створенні пакету QPCH. Якщо QPCH кодується з використанням систематичного коду, то приймач 400 може умовно обробляти біти надмірного кодування на основі значення відповідного біта швидкісного пейджингового зв'язку. Наприклад, приймач 400 може прийняти рішення не обробляти кодуючі біти, якщо є відповідний біт швидкісного пейджингового зв'язку. У вказаному варіанті приймач 400 вибирає між необхідністю витрати енергії на обробку, пов'язану з процесом декодування, і імовірністю обробки помилково затвердженого біта. У інших варіантах приймач може бути сконфігурований так, що він буде завжди оцінювати кодуючі біти, наприклад, CRC або інші надмірні біти. У вказаному варіанті декодер 420 може служити для ідентифікації наявності помилки при прийомі біта, а в деяких випадках може ідентифікувати один або декілька бітів, 90905 26 прийнятих з помилкою. Потім декодер 420 може виправити біти, ідентифіковані як помилкові. Вихід декодера 420 або частина пакету QPCH, як варіант, може бути передана в модуль 430 розпаковування блока швидкісного пейджингового зв'язку. У варіанті, де QPCH включає в себе стиснутий блок швидкісного пейджингового зв'язку і блок керування навантаженням, декодер 420 може передати в модуль 430 розпаковування блока швидкісного пейджингового зв'язку щонайменше стиснутий блок швидкісного пейджингового зв'язку, причому йому немає необхідності передавати в модуль розпаковування які-небудь біти з блока керування навантаженням. Модуль 430 розпаковування блока швидкісного пейджингового зв'язку служить для розпаковування стиснутого блока швидкісного пейджингового зв'язку способом, який являє собою доповнення до обробки, що використовується для стиснення блока швидкісного пейджингового зв'язку. У вищеописаному варіанті, де блок швидкісного пейджингового зв'язку стиснутий шляхом включення в нього позицій аж до попередньо визначеної кількості бітів швидкісного пейджингового зв'язку, модуль 430 розпаковування блока швидкісного пейджингового зв'язку служить для початкового визначення кількості затверджених бітів швидкісного пейджингового зв'язку, представлених в стиснутому блоці швидкісного пейджингового зв'язку. Модуль 430 розпаковування блока швидкісного пейджингового зв'язку може визначити довжину стиснутого блока швидкісного пейджингового зв'язку, а потім може відновити кожну позицію з будь-яких затверджених бітів швидкісного пейджингового зв'язку. Модуль 430 розпаковування блока швидкісного пейджингового зв'язку може відновити блок швидкісного пейджингового зв'язку і вивести блок швидкісного пейджингового зв'язку. Подальший модуль, наприклад, модуль пейджингового зв'язку (не показаний) може проаналізувати блок швидкісного пейджингового зв'язку, щоб визначити, чи затверджений блок швидкісного пейджингового зв'язку, привласнений даному терміналу доступу. У іншому варіанті модуль 430 розпаковування блока швидкісного пейджингового зв'язку може проаналізувати позиції затверджених бітів в стиснутому блоці швидкісного пейджингового зв'язку, щоб визначити, чи затверджений біт швидкісного пейджингового зв'язку, пов'язаний з даним терміналом доступу. У цьому варіанті не потрібно, щоб модуль 430 розпаковування блока швидкісного пейджингового зв'язку дійсно відновлював блок швидкісного пейджингового зв'язку. На основі інформації блока швидкісного пейджингового зв'язку можуть працювати і інші модулі в приймачі 400, наприклад, модуль пейджингового зв'язку (не показаний). Якщо біт швидкісного пейджингового зв'язку, пов'язаний з даним терміналом доступу, затверджений, то модуль пейджингового зв'язку може дати вказівку приймачу здійснювати контроль пейджингового повідомлення. У альтернативному варіанті, якщо біт швидкісного пейджингового зв'язку, пов'язаний з даним терміналом доступу, не затверджений, то модуль пейджингового зв'язку може дати вказівку прийма 27 чу перейти в режим очікування до наступної появи QPCH. На Фіг.5 представлена спрощена блок-схема варіанту способу 500 створення блока швидкісного пейджингового зв'язку, що має один або декілька затверджених бітів швидкісного пейджингового зв'язку для повідомлення термінала доступу про пейджингове повідомлення. Спосіб 500 може бути реалізований, наприклад, в точці доступу за Фіг.1. Зокрема, спосіб 500 може бути реалізований, наприклад, системою передавача за Фіг.2 або передавачем за Фіг.3. Спосіб 500 починається з блока 510, де передавач в точці доступу визначає кількість і ідентичність терміналів доступу, запланованих для прийому пейджингових повідомлень. Як правило, запланованими терміналами доступу є термінали доступу, що знаходяться в даний момент в стані незайнятості або очікування, для яких бажано мати лінію зв'язку і є в даний момент заплановане пейджингове повідомлення, яке ще повинне бути послане, або для яких колишнє пейджингове повідомлення є, але ще не підтверджене. У блоці 520 передавач визначає стан бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку на основі запланованих пейджингових повідомлень. Передавач може бути сконфігурований для встановлення або, іншими словами, затвердження бітів швидкісного пейджингового зв'язку, пов'язаних з одним або декількома терміналами доступу, запланованими для прийому пейджингового повідомлення. Крім того, передавач може бути сконфігурований для встановлення в початковий стан або, іншими словами, зняття бітів швидкісного пейджингового зв'язку, пов'язаних з тими терміналами доступу, для яких пейджингове повідомлення не заплановане. У одному варіанті значення бітів можуть бути визначені з використанням Протоколу Стану Незайнятості на Рівні З'єднань. Робота передавача продовжується в блоці 530, де він створює блок швидкісного пейджингового зв'язку, де затверджені біти швидкісного пейджингового зв'язку, пов'язані із запланованими терміналами доступу, а всі інші біти швидкісного пейджингового зв'язку встановлені в початковий стан. Після створення блока швидкісного пейджингового зв'язку передавач (не обов'язково) переходить до блока 540 і виконує стиснення блока швидкісного пейджингового зв'язку для створення стиснутого блока швидкісного пейджингового зв'язку. У деяких варіантах передавач не виконує стиснення блока швидкісного пейджингового зв'язку. Робота передавача продовжується в блоці 550, де він агрегує стиснутий блок швидкісного пейджингового зв'язку з іншою інформацією, яка послана по каналу QPCH. У одному варіанті передавач додає до блока швидкісного пейджингового зв'язку, який є стиснутим або нестиснутим в залежності від варіанту здійснення винаходу, блок керування навантаженням. У інших варіантах передавач може додавати ззаду або спереду іншу інформацію до блока швидкісного пейджингового зв'язку. 90905 28 Робота передавача продовжується в блоці 560, де він кодує інформацію QPCH. Кодер здійснює кодування блока швидкісного пейджингового зв'язку і додаткової інформації. Таким чином, кодування бітів швидкісного пейджингового зв'язку виконується спільно. Біти швидкісного пейджингового зв'язку кодуються разом з іншими бітами швидкісного пейджингового зв'язку, а також іншою інформацією, наприклад, блоком керування навантаженням. Кодований вихід представляє пакет QPCH. Робота передавача продовжується в блоці 570, де він здійснює планування пакету QPCH для передачі. У одному варіанті передавач планує пакет QPCH для його передачі в символі з множини символів OFDM в преамбулі суперкадру. Якщо пакет QPCH займає піднесучі системи OFDM, несучі інформацію, то всі інші канали, включаючи канали трафіка і інші службові канали в системі, мультиплексуються у часовій області з QPCH. Аналогічним чином, якщо QPCH займає тільки деякий піднабір з піднесучих, несучих інформацію, в системі OFDM, то щонайменше частина інших каналів мультиплексується у часовій області з QPCH, за умови що ці піднесучі не призначені для каналу QPCH. Робота передавача продовжується в блоці 580, де передавач відображає пакет QPCH в символ OFDM у відповідний запланований момент часу. У одному варіанті символом OFDM є символом в перших шести символах преамбули, що з'являються в суперкадрі. Звичайно, в інших варіантах можуть бути інші позиції символів. Передавач може модулювати пакет QPCH по піднесучих, використовуючи попередньо визначений тип модуляції. Тип модуляції може бути вибраний з числа типів модуляції, які відрізняються відносною нечутливістю до шумів, підтримуючи при цьому помірну пропускну здатність. У одному варіанті передавач QPSK виконує модуляцію пакету QPCH по піднесучих символу OFDM. Після створення символу OFDM робота передавача продовжується в блоці 590, де він передає символ OFDM, включаючи пакет QPCH. Передавач може, наприклад, виконати частотне перетворення символу OFDM з виходом на необхідну робочу смугу радіочастот (RF) і виконати безпровідну передачу символу OFDM в робочій смузі RF. На Фіг.6 представлена спрощена блок-схема варіанту способу 600 обробки блока швидкісного пейджингового зв'язку. Спосіб 600 може бути реалізований, наприклад, в терміналі доступу за Фіг.1, системі приймача за Фіг.2 або в приймачі за Фіг.3. У загальному випадку спосіб 600 за Фіг.6 являє собою доповнення до способу створення QPCH за Фіг.5. Спосіб 600 починається з блока 610, де приймач приймає один або декілька символів OFDM. Щонайменше один символ може включати пакет QPCH. Наприклад, в способі за Фіг.5 пакет QPCH може міститися в одному символі OFDM. У одному варіанті приймач синхронізується з часовими характеристиками суперкадру і витягує щонайменше символ OFDM, пов'язаний з пакетом QPCH. 29 Робота приймача продовжується в блоці 620, де він відновлює пакет QPCH з відповідних символів OFDM. У одному варіанті приймач демодулює піднесучі символів OFDM і відновлює інформацію пакету QPCH. Робота приймача продовжується в блоці 630, де він декодує пакет QPCH, щоб визначити наявність помилок, якщо вони є. У залежності від типу кодування, використаного для створення пакету QPCH, приймач може володіти здатністю виправлення однієї або декількох помилок в пакеті QPCH в результаті процесу декодування. Приймач також реалізовує доповнення до будь-якої операції кодування, наприклад, до операцій, що забезпечують скремблювання, перемежовування, повторення або іншу обробку інформації блока QPCH. Робота приймача (не обов'язково) продовжується в блоці 640, де він виконує розпаковування частини блока швидкісного пейджингового зв'язку пакету QPCH. У одному варіанті приймач визначає довжину блока швидкісного пейджингового зв'язку змінної довжини і виконує розпаковування стиснутого блока швидкісного пейджингового зв'язку змінної довжини. Робота приймача продовжується в блоці 650, де визначається стан біт швидкісного пейджингового зв'язку, щоб визначити, чи затверджений блок швидкісного пейджингового зв'язку, пов'язаний з даним приймачем, або з терміналом доступу, що має даний приймач. Процес розпаковування блока швидкісного пейджингового зв'язку може бути не обов'язковий в залежності від способу стиснення даного блока. У варіанті, де блок швидкісного пейджингового зв'язку стискується шляхом вказівки позиції затверджених бітів швидкісного пейджингового зв'язку, приймач може визначити, чи затверджений відповідний біт швидкісного пейджингового зв'язку без необхідності відновлення нестиснутого блока швидкісного пейджингового зв'язку. Після того як приймач визначив стан відповідного біта швидкісного пейджингового зв'язку, приймач переходить до блока 660 для керування роботою приймача на основі стану цього біта. Якщо відповідний біт швидкісного пейджингового зв'язку затверджений, то приймач може здійснювати контроль пейджингового каналу у відповідний час для пейджингових повідомлень. Якщо приймач визначає, що відповідний біт швидкісного пейджингового зв'язку не затверджений, то він може перейти в стан очікування до наступного запланованого пакету QPCH. На Фіг.7 представлена спрощена функціональна блок-схема варіанту передавача 700, що реалізовує блок швидкісного пейджингового зв'язку. Передавач 700 включає в себе засіб 702 синхронізації часових характеристик з системним часом, який з'єднаний із засобом 704 планування інформації відповідно до засобу 702 синхронізації часових характеристик. Засіб 704 планування інформації може бути сконфігурований таким чином, щоб визначати, який з множини терміналів доступу має пейджингові повідомлення, заплановані для передачі. 90905 30 Засіб 704 планування інформації з'єднаний із засобом 710 створення блока QPCH, який сконфігурований для створення блока швидкісного пейджингового зв'язку на основі запланованих передач по каналу пейджингового зв'язку. Засіб 704 для планування інформації функціонує як засіб, що визначає наявність запланованого повідомлення для термінала доступу. Засіб 710 створення блока QPCH сконфігурований як засіб для встановлення біта швидкісного пейджингового зв'язку з множини бітів швидкісного пейджингового зв'язку в блоці швидкісного пейджингового зв'язку. Засіб 710 створення блока QPCH встановлює біт швидкісного пейджингового зв'язку, відповідний терміналу доступу, що має заплановане повідомлення. Засіб 710 створення блока QPCH направляє блок швидкісного пейджингового зв'язку в засіб 730 агрегування інформації. Засіб 720 створення додаткової інформації сконфігурований для створення одного або декількох бітів, блоків або полів інформації, які повинні бути включені в пакет QPCH. Засіб 720 створення додаткової інформації подає додаткову інформацію в засіб 730 агрегування інформації. Засіб 730 агрегування інформації служить для об'єднання, агрегування або іншого зчеплення блока швидкісного пейджингового зв'язку з додатковою інформацією. У одному варіанті з блоком швидкісного пейджингового зв'язку зчеплюється блок керування навантаженням для створення пакету QPCH, який є зчепленням блока швидкісного пейджингового зв'язку і блока керування навантаженням. Вихід засобу 730 агрегування інформації з'єднаний із засобом 740 кодування пакету QPCH, який служить для кодування зчепленого пакету QPCH. Засіб 740 кодування пакету QPCH кодує блок швидкісного пейджингового зв'язку і створює кодований пакет швидкісного пейджингового зв'язку. Тобто, засіб 740 кодування пакету QPCH спільно кодує кожний біт швидкісного пейджингового зв'язку щонайменше з одним додатковим бітом швидкісного пейджингового зв'язку, відповідним іншому терміналу доступу. Засіб 740 кодування пакету QPCH подає кодований пакет QPCH в засіб 750 обробки передачі (ТХ), який може бути призначений для обробки ТХ ΜΙΜΟ в залежності від системи. Засіб 750 обробки ТХ служить для створення щонайменше одного символу OFDM, що має щонайменше частину кодованого пакету QPCH. Засіб 750 обробки ТХ створює щонайменше один символ OFDM з потоку символів OFDM і, таким чином, виконує мультиплексування з часовим розділенням кодованого пакету швидкісного пейджингового зв'язку, що має блок швидкісного пейджингового зв'язку, з іншою інформацією, що передається по каналу. Вихід засобу 750 обробки ТХ пов'язаний із засобом 760 передачі, який служить для обробки щонайменше одного символу OFDM з отриманням радіочастоти для передачі з використанням антени 762. Як видно з Фіг.7, засоби 702, 704, 712, 720 і 750 не є обов'язковими і можуть бути виключені в залежності від призначення і структури системи. 31 На Фіг.8 представлена спрощена функціональна блок-схема варіанту приймача 800, сконфігурованого для обробки блока швидкісного пейджингового зв'язку. Приймач 800 включає в себе антену 852, сконфігуровану для прийому символу OFDM, що має пакет QPCH. Антена подає символ OFDM в засіб 854 прийому інформації OFDM, який сконфігурований для прийому пакету швидкісного пейджингового зв'язку і обробки прийнятих символів OFDM з отриманням символів або відліків OFDM в основній смузі частот. Засіб 810 синхронізації часових характеристик служить для синхронізації отриманих відліків з метою їх узгодження з часовими характеристиками символів OFDM. Вихід засобу 854 прийому інформації OFDM з'єднаний із засобом 860 обробки RX ΜΙΜΟ, яким сконфігурований для обробки символу OFDM з метою відновлення базової інформації, модульованою по піднесучих OFDM. Для символу OFDM, що має пакет QPCH, засіб 860 обробки RX ΜΙΜΟ демодулює піднесучі OFDM для відновлення кодованого пакету QPCH. Засіб 860 обробки RX ΜΙΜΟ подає кодований пакет QPCH в засіб 820 декодування пакету QPCH, якого сконфігурований для декодування кодованого пакету QPCH, щоб відновити пакет QPCH, включаючи блок швидкісного пейджингового зв'язку. Вихід засобу 820 декодування пакету QPCH (не обов'язково) з'єднаний із засобом 830 розпаковування блока QPCH пакету QPCH, щоб визначити, якому з біт швидкісному пейджингового зв'язку затверджений. Засіб 830 розпаковування блока QPCH також може служити як засіб для визначення стану біта швидкісного пейджингового зв'язку, пов'язаного з конкретним терміналом доступу, на основі вихідних даних процесу розпаковування. Приймач може визначити, яку дію зробити, на основі стану відповідного біта швидкісного пейджингового зв'язку. Тут були описані формат каналу швидкісного пейджингового зв'язку, пакет каналу швидкісного пейджингового зв'язку, а також процес створення пакету швидкісного пейджингового зв'язку. Спільно закодований пакет швидкісного пейджингового зв'язку дозволяє створити надмірні біти, що сприяє точному відновленню біт швидкісного пейджингового зв'язку в безпровідному приймачі. Підвищена здатність до точного відновлення бітів швидкісного пейджингового зв'язку знижує імовірність втрати пейджингового повідомлення направленого приймачу. Використовуаний тут термін «зв'язаний» або «з'єднаний» означає ненаправлений зв'язок, а також направлений зв'язок або з'єднання. У випадках, коли з'єднані два або більше блоки, модулі, пристрої або апарати, між двома зв'язаними блоками може знаходитися один або декілька проміжних блоків. 90905 32 Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими тут варіантами, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового процесора сигналів (Digital Signal Processor, DSP), процесора комп'ютера зі скороченим набором команд (Reduced Instruction Set Computer, RISC), спеціалізованої інтегральної мікросхеми (Application Specific Integrated Circuit, ASIC), програмованої користувачем вентильної матриці (Field Programmable Gate Array, FPGA), або іншого програмованого логічного пристрою, дискретної вентильної або транзисторної логіки, дискретних апаратних компонент або будь-якої їх комбінації, розробленої для виконання описаних тут функцій. Процесор загального призначення може являти собою мікропроцесор, але в альтернативних варіантах це може бути будь-який процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації процесора DSP або мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів в поєднанні з ядром DSP, або будь-якої іншої подібної конфігурації. При програмно-апаратній і/або програмній реалізації описані тут технології можуть бути реалізовані за допомогою модулів (наприклад, процедури, функції і т.п.), які виконують описані тут функції. Програмно-апаратні і/або програмні коди можуть зберігатися в пам'яті і виконуватися процесором. Пам'ять може бути реалізована всередині або поза процесором. Кроки способу, процесу або алгоритму, описані в зв'язку з розкритими тут варіантами, можуть бути втілені безпосередньо в апаратних засобах, в програмному модулі, що виконується процесором, або в комбінації того і іншого. Різні кроки або дії в способі або процесі можуть виконуватися у вказаному порядку або виконуватися в іншому порядку. Додатково, один або декілька кроків процесу або способу можуть бути виключені, або до згаданих способів і процесів може бути доданий один або декілька кроків способу або процесу. Додатковий крок, блок або дія може бути додано на початку, в кінці або між існуючими елементами способів і процесів. Приведений вище опис розкритих варіантів винаходу запропонований для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виконати або використати даний винахід. Фахівцям в даній галузі техніки повинні бути очевидними різні модифікації цих варіантів, а визначені тут основоположні принципи можуть бути застосовані для інших варіантів, залишаючись в рамках суті і об'єму винаходу. Таким чином, тут передбачається, що винахід не обмежується показаними тут варіантами, а повинен відповідати найширшому об'єму, який узгоджується з розкритими тут принципами і новими ознаками. 33 90905 34 35 90905 36 37 90905 38 39 90905 40 41 Комп’ютерна верстка Т. Чепелева 90905 Підписне 42 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
