Упаковка для сигарет (варіанти) та заготовка (варіанти) для виготовлення упаковки для сигарет

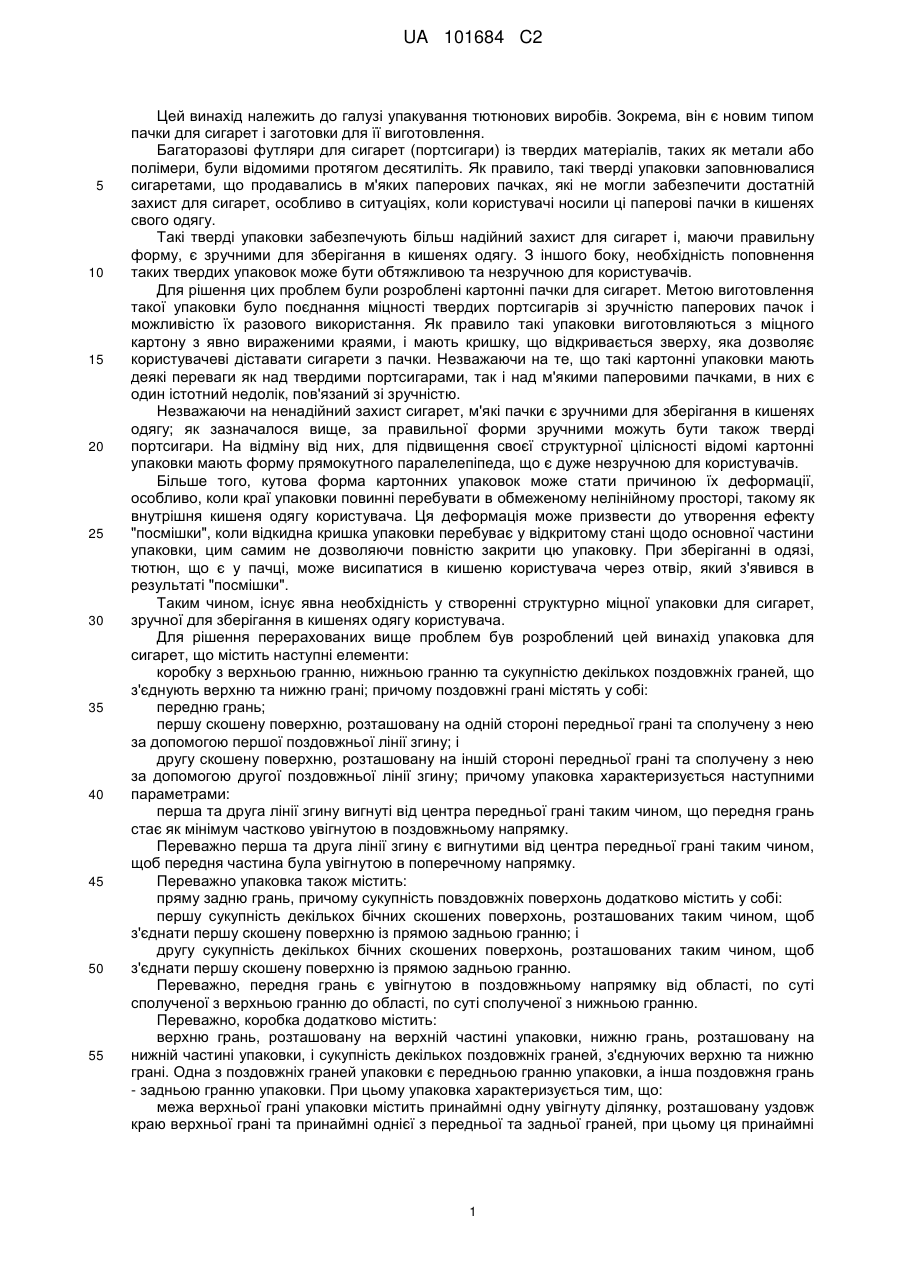

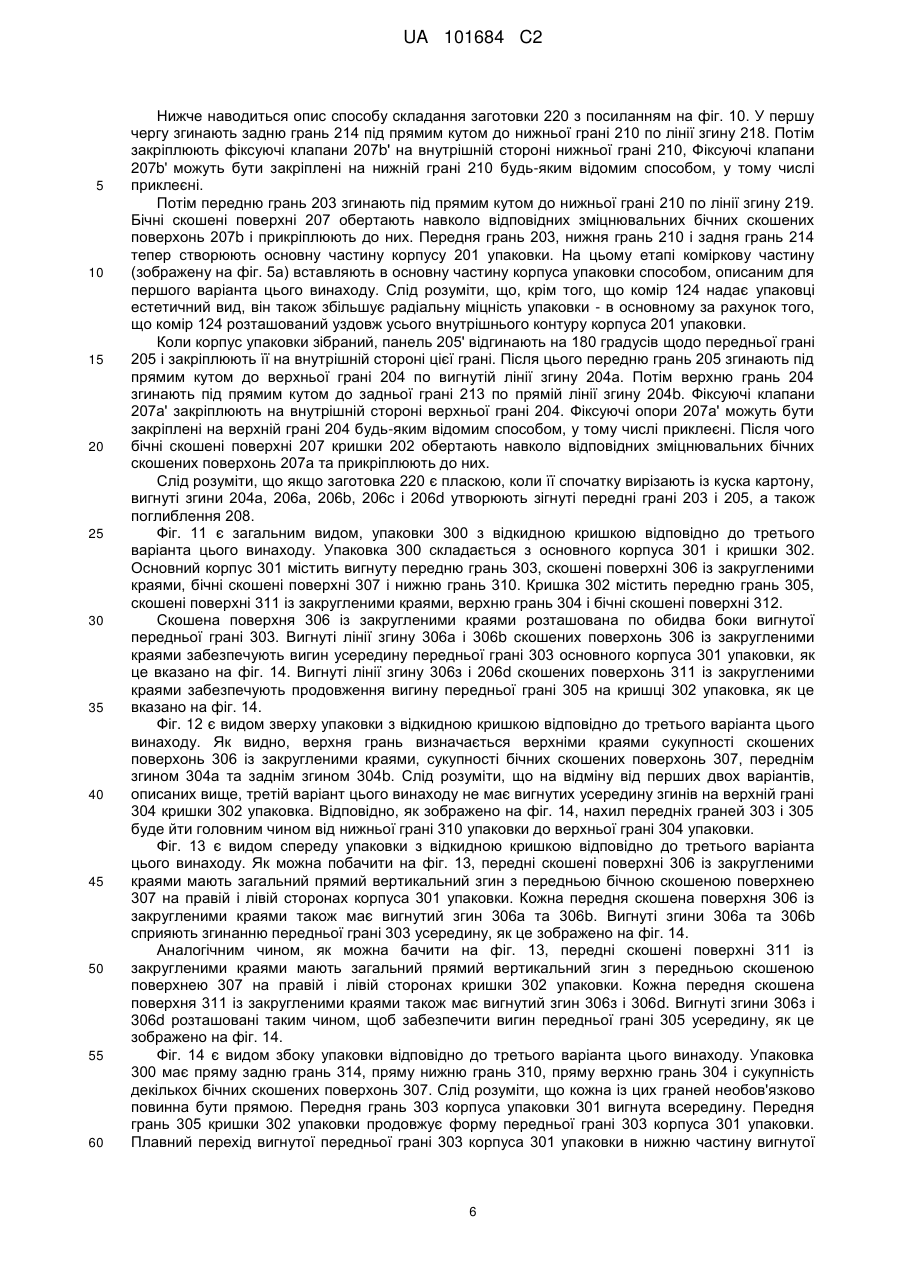

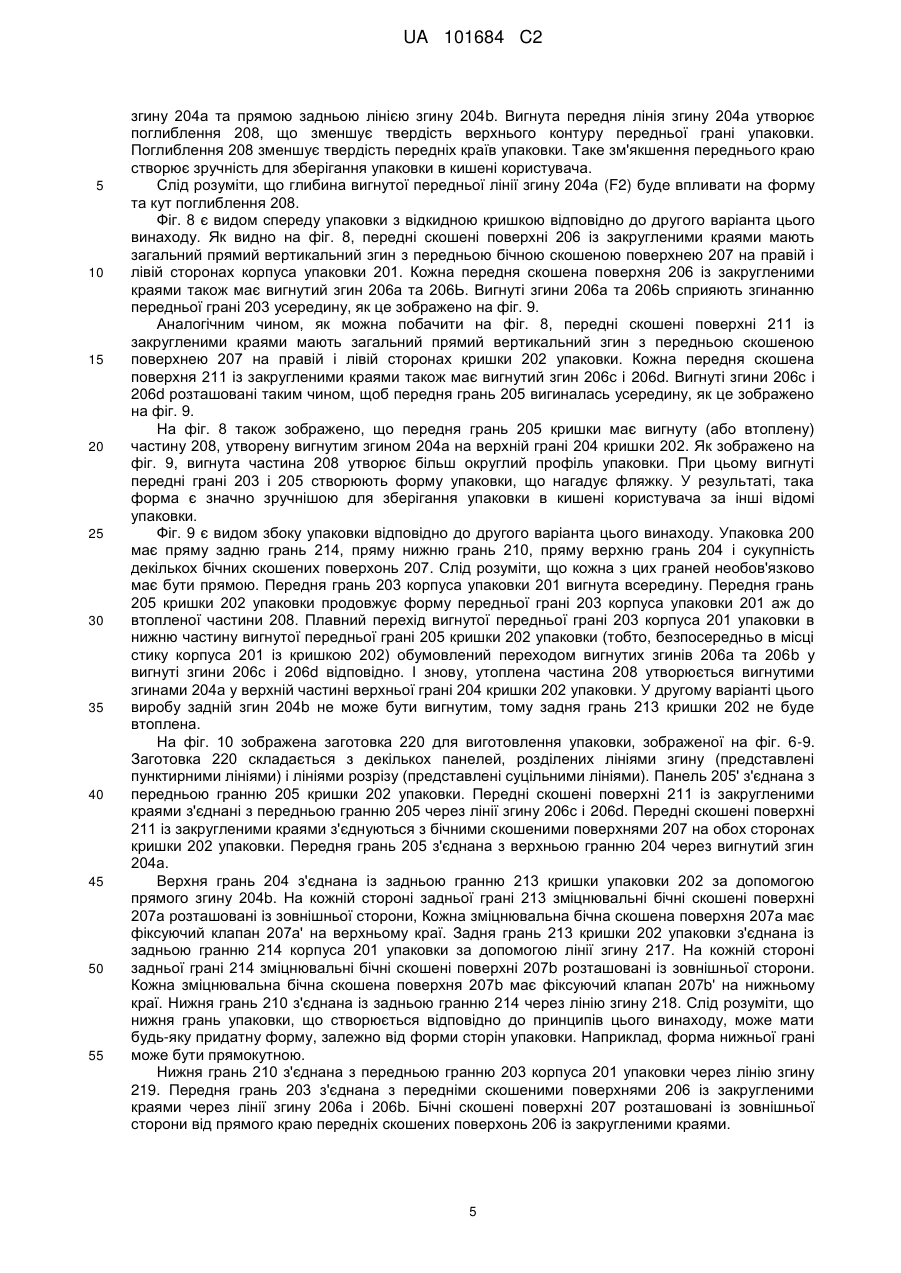

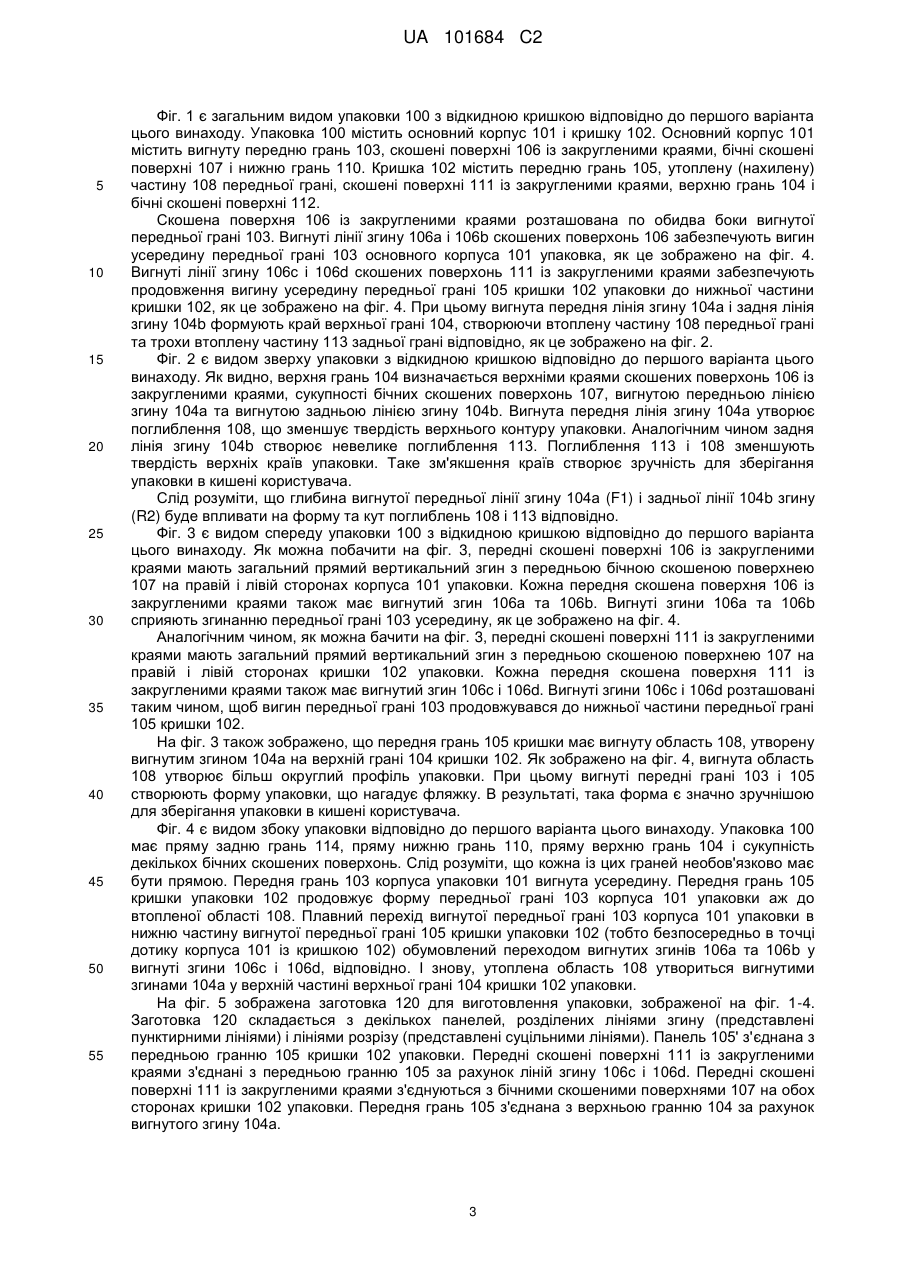

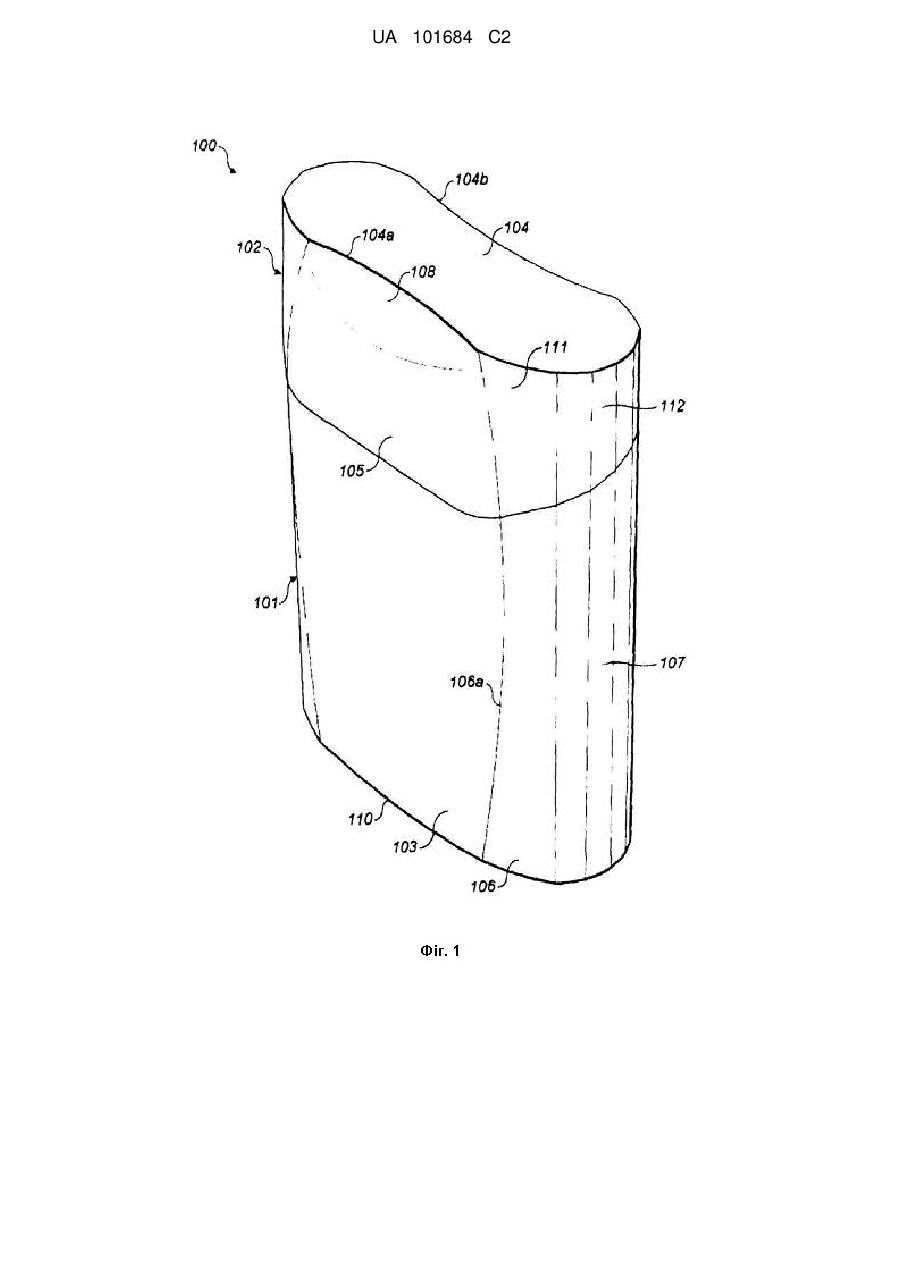

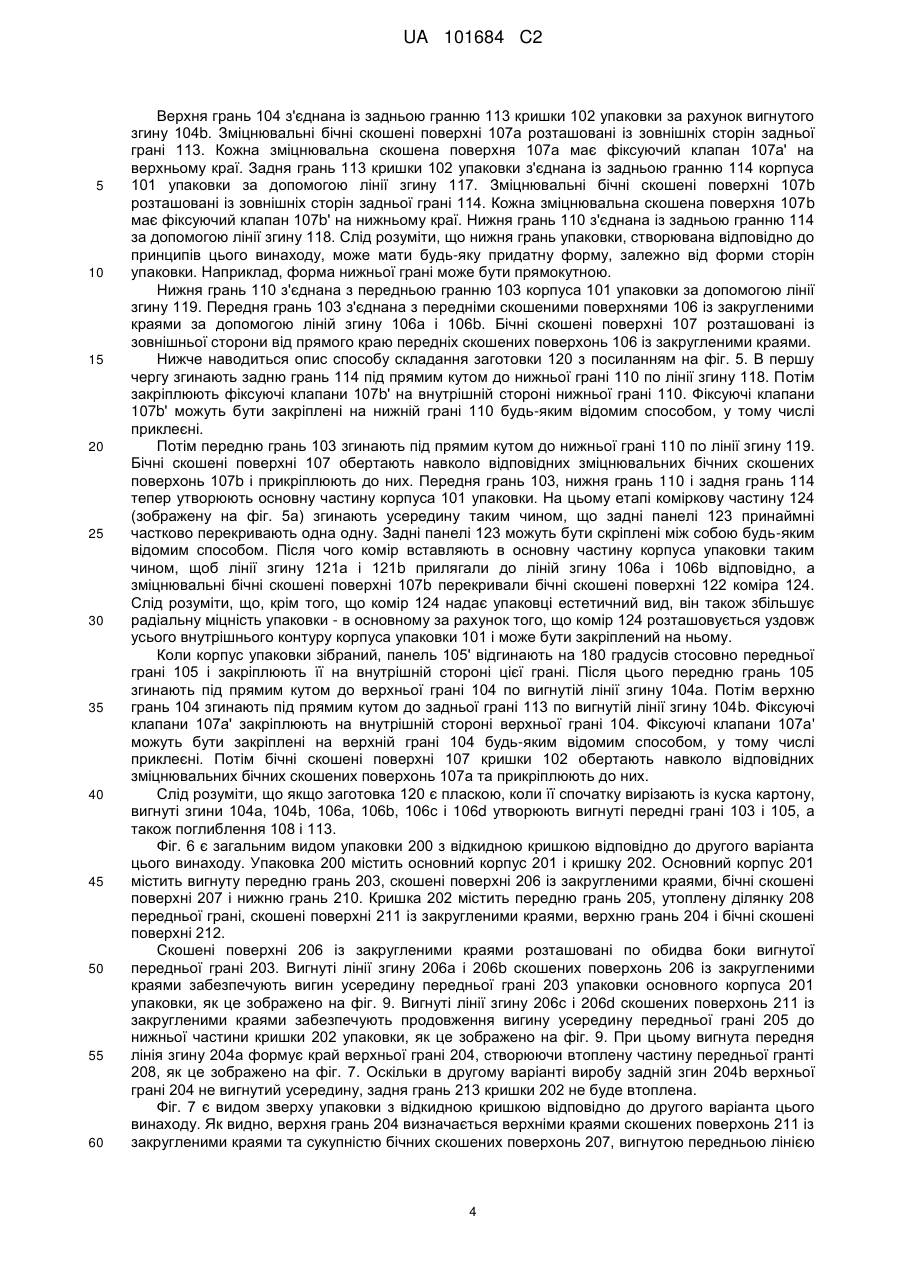

Реферат: Упаковка для сигарет складається з коробки, що має верхню грань, нижню грань і сукупність декількох поздовжніх граней, що з'єднують верхню та нижню грані. Поздовжні грані містять у собі передню грань, одну скошену поверхню, розташовану з однієї сторони передньої грані та з'єднану з нею за допомогою першої поздовжньої лінії згину, і другу скошену поверхню, розташовану з іншої сторони передньої грані та з'єднану з нею за допомогою другої поздовжньої лінії згину. Перша та друга лінії згину вигнуті від центра передньої грані таким чином, що передня грань принаймні частково вигнута в поздовжньому напрямку. На межі верхньої грані упаковки є як мінімум одна увігнута ділянка, розташована уздовж краю верхньої грані, передньої та/або задньої граней, і одна увігнута ділянка, розташована таким чином, що передня та/або задня грані вигнуті усередину в напрямку до верхньої частини упаковки. UA 101684 C2 (12) UA 101684 C2 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід належить до галузі упакування тютюнових виробів. Зокрема, він є новим типом пачки для сигарет і заготовки для її виготовлення. Багаторазові футляри для сигарет (портсигари) із твердих матеріалів, таких як метали або полімери, були відомими протягом десятиліть. Як правило, такі тверді упаковки заповнювалися сигаретами, що продавались в м'яких паперових пачках, які не могли забезпечити достатній захист для сигарет, особливо в ситуаціях, коли користувачі носили ці паперові пачки в кишенях свого одягу. Такі тверді упаковки забезпечують більш надійний захист для сигарет і, маючи правильну форму, є зручними для зберігання в кишенях одягу. З іншого боку, необхідність поповнення таких твердих упаковок може бути обтяжливою та незручною для користувачів. Для рішення цих проблем були розроблені картонні пачки для сигарет. Метою виготовлення такої упаковки було поєднання міцності твердих портсигарів зі зручністю паперових пачок і можливістю їх разового використання. Як правило такі упаковки виготовляються з міцного картону з явно вираженими краями, і мають кришку, що відкривається зверху, яка дозволяє користувачеві діставати сигарети з пачки. Незважаючи на те, що такі картонні упаковки мають деякі переваги як над твердими портсигарами, так і над м'якими паперовими пачками, в них є один істотний недолік, пов'язаний зі зручністю. Незважаючи на ненадійний захист сигарет, м'які пачки є зручними для зберігання в кишенях одягу; як зазначалося вище, за правильної форми зручними можуть бути також тверді портсигари. На відміну від них, для підвищення своєї структурної цілісності відомі картонні упаковки мають форму прямокутного паралелепіпеда, що є дуже незручною для користувачів. Більше того, кутова форма картонних упаковок може стати причиною їх деформації, особливо, коли краї упаковки повинні перебувати в обмеженому нелінійному просторі, такому як внутрішня кишеня одягу користувача. Ця деформація може призвести до утворення ефекту "посмішки", коли відкидна кришка упаковки перебуває у відкритому стані щодо основної частини упаковки, цим самим не дозволяючи повністю закрити цю упаковку. При зберіганні в одязі, тютюн, що є у пачці, може висипатися в кишеню користувача через отвір, який з'явився в результаті "посмішки". Таким чином, існує явна необхідність у створенні структурно міцної упаковки для сигарет, зручної для зберігання в кишенях одягу користувача. Для рішення перерахованих вище проблем був розроблений цей винахід упаковка для сигарет, що містить наступні елементи: коробку з верхньою гранню, нижньою гранню та сукупністю декількох поздовжніх граней, що з'єднують верхню та нижню грані; причому поздовжні грані містять у собі: передню грань; першу скошену поверхню, розташовану на одній стороні передньої грані та сполучену з нею за допомогою першої поздовжньої лінії згину; і другу скошену поверхню, розташовану на іншій стороні передньої грані та сполучену з нею за допомогою другої поздовжньої лінії згину; причому упаковка характеризується наступними параметрами: перша та друга лінії згину вигнуті від центра передньої грані таким чином, що передня грань стає як мінімум частково увігнутою в поздовжньому напрямку. Переважно перша та друга лінії згину є вигнутими від центра передньої грані таким чином, щоб передня частина була увігнутою в поперечному напрямку. Переважно упаковка також містить: пряму задню грань, причому сукупність повздовжніх поверхонь додатково містить у собі: першу сукупність декількох бічних скошених поверхонь, розташованих таким чином, щоб з'єднати першу скошену поверхню із прямою задньою гранню; і другу сукупність декількох бічних скошених поверхонь, розташованих таким чином, щоб з'єднати першу скошену поверхню із прямою задньою гранню. Переважно, передня грань є увігнутою в поздовжньому напрямку від області, по суті сполученої з верхньою гранню до області, по суті сполученої з нижньою гранню. Переважно, коробка додатково містить: верхню грань, розташовану на верхній частині упаковки, нижню грань, розташовану на нижній частині упаковки, і сукупність декількох поздовжніх граней, з'єднуючих верхню та нижню грані. Одна з поздовжніх граней упаковки є передньою гранню упаковки, а інша поздовжня грань - задньою гранню упаковки. При цьому упаковка характеризується тим, що: межа верхньої грані упаковки містить принаймні одну увігнуту ділянку, розташовану уздовж краю верхньої грані та принаймні однієї з передньої та задньої граней, при цьому ця принаймні 1 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 60 одна увігнута ділянка розташована таким чином, щоб принаймні одна з передньої та задньої граней нахилялася всередину в напрямку до верхньої частини упаковки. Переважно упаковка додатково містить: кришку, шарнірно з'єднану принаймні з однією з поздовжніх граней коробки. Цей винахід також є заготовкою для створення вищеописаної упаковки для сигарет. Цей винахід також є упаковкою для сигарет, що містить: коробку з верхньою гранню, розташованою на верхній частині упаковки, нижньою гранню, розташованою на нижній частині упаковки та сукупністю поздовжніх граней, що з'єднують верхню та нижню грані; причому одна з поздовжніх граней упаковки є передньою гранню упаковки, а інша поздовжня грань - задньою гранню упаковки. При цьому упаковка характеризується наступними параметрами: межа верхньої грані упаковки містить принаймні одну увігнуту ділянку, розташовану уздовж краю верхньої грані, і принаймні однієї з передньої та задньої граней, при цьому ця принаймні одна увігнута ділянка розташована таким чином, щоб принаймні одна з передньої та задньої граней нахилялися усередину в напрямку до верхньої частини упаковки. Переважно упаковка для сигарет містить першу увігнуту ділянку, розташовану уздовж краю верхньої грані та передньої грані коробки, а друга увігнута ділянка розташована уздовж краю верхньої грані та задньої грані коробки. При цьому перша та друга увігнуті ділянки розташовані таким чином, щоб передня та задня грані були нахиленими усередину в напрямку до верхньої частини упаковки відповідно. Переважно увігнуті ділянки мають однакові розміри. Переважно упаковка для сигарет додатково містить: кришку, шарнірно з'єднану принаймні з однією з поздовжніх граней коробки. Цей винахід також охоплює заготовку для виготовлення вищеописаної упаковки для сигарет. Цей винахід має ряд переваг у порівнянні з попередніми упаковками. Наприклад, відповідно до принципу цього винаходу, вигнута передня грань упаковки робить її зручнішою для зберігання в кишенях одягу. Більше того, з огляду на те, що упаковка має нахилену усередину передню грань, коли кришка закрита, вона повинна притримуватися виступом, який створюється нахилом цієї грані. Цей виступ буде зміщувати закриту кришку, тим самим усувати проблему ефекту "посмішки". І нарешті, варіант цього винаходу, що включає передній та задній вигнуті згини на передній грані кришки, також передбачає поглиблення на кришці, що зменшують твердість її форми, і в такий спосіб збільшують комфорт для користувача при зберіганні упаковки в його кишені. Інші переваги даного винаходу будуть очевидними з нижченаведеного докладного опису. Перелік фігур креслень Нижче наводиться опис декількох конкретних варіантів цього винаходу з посиланням на додані креслення: Фіг. 1 - загальний вид упаковки з відкидною кришкою відповідно до одного варіанта цього винаходу; Фіг. 2 - вид зверху упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 3 - вид спереду упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 4 - вид збоку упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 5 - схема заготовки, що використовується для виготовлення упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 5а - схема заготовки, що використовується як комір для упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 6 - загальний вид упаковки з відкидною кришкою у відповідності із другим варіантом цього винаходу; Фіг. 7 - вид зверху упаковки з відкидною кришкою, зображеної на фіг. 6; Фіг. 8 - вид спереду упаковки з відкидною кришкою, зображеної на фіг. 6; Фіг. 9 - вид збоку упаковки з відкидною кришкою, зображеної на фіг. 1; Фіг. 10 - схема заготовки, що використовується для виготовлення упаковки з відкидною кришкою, зображеної на фіг. 6; Фіг. 11 - загальний вид упаковки з відкидною кришкою відповідно до третього варіанта цього винаходу; Фіг. 12 - вид зверху упаковки з відкидною кришкою, зображеної на фіг. 11; Фіг. 13 - вид спереду упаковки з відкидною кришкою, зображеної на фіг. 11; Фіг. 14 - вид збоку упаковки з відкидною кришкою, зображеної на фіг. 11; і Фіг. 15 - схема заготовки, що використовується для виготовлення упаковки з відкидною кришкою, зображеної на фіг. 11; Відомості, які підтверджують можливість здійснення винаходу 2 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 1 є загальним видом упаковки 100 з відкидною кришкою відповідно до першого варіанта цього винаходу. Упаковка 100 містить основний корпус 101 і кришку 102. Основний корпус 101 містить вигнуту передню грань 103, скошені поверхні 106 із закругленими краями, бічні скошені поверхні 107 і нижню грань 110. Кришка 102 містить передню грань 105, утоплену (нахилену) частину 108 передньої грані, скошені поверхні 111 із закругленими краями, верхню грань 104 і бічні скошені поверхні 112. Скошена поверхня 106 із закругленими краями розташована по обидва боки вигнутої передньої грані 103. Вигнуті лінії згину 106а і 106b скошених поверхонь 106 забезпечують вигин усередину передньої грані 103 основного корпуса 101 упаковка, як це зображено на фіг. 4. Вигнуті лінії згину 106с і 106d скошених поверхонь 111 із закругленими краями забезпечують продовження вигину усередину передньої грані 105 кришки 102 упаковки до нижньої частини кришки 102, як це зображено на фіг. 4. При цьому вигнута передня лінія згину 104а і задня лінія згину 104b формують край верхньої грані 104, створюючи втоплену частину 108 передньої грані та трохи втоплену частину 113 задньої грані відповідно, як це зображено на фіг. 2. Фіг. 2 є видом зверху упаковки з відкидною кришкою відповідно до першого варіанта цього винаходу. Як видно, верхня грань 104 визначається верхніми краями скошених поверхонь 106 із закругленими краями, сукупності бічних скошених поверхонь 107, вигнутою передньою лінією згину 104а та вигнутою задньою лінією згину 104b. Вигнута передня лінія згину 104а утворює поглиблення 108, що зменшує твердість верхнього контуру упаковки. Аналогічним чином задня лінія згину 104b створює невелике поглиблення 113. Поглиблення 113 і 108 зменшують твердість верхніх країв упаковки. Таке зм'якшення країв створює зручність для зберігання упаковки в кишені користувача. Слід розуміти, що глибина вигнутої передньої лінії згину 104а (F1) і задньої лінії 104b згину (R2) буде впливати на форму та кут поглиблень 108 і 113 відповідно. Фіг. 3 є видом спереду упаковки 100 з відкидною кришкою відповідно до першого варіанта цього винаходу. Як можна побачити на фіг. 3, передні скошені поверхні 106 із закругленими краями мають загальний прямий вертикальний згин з передньою бічною скошеною поверхнею 107 на правій і лівій сторонах корпуса 101 упаковки. Кожна передня скошена поверхня 106 із закругленими краями також має вигнутий згин 106а та 106b. Вигнуті згини 106а та 106b сприяють згинанню передньої грані 103 усередину, як це зображено на фіг. 4. Аналогічним чином, як можна бачити на фіг. 3, передні скошені поверхні 111 із закругленими краями мають загальний прямий вертикальний згин з передньою скошеною поверхнею 107 на правій і лівій сторонах кришки 102 упаковки. Кожна передня скошена поверхня 111 із закругленими краями також має вигнутий згин 106с і 106d. Вигнуті згини 106с і 106d розташовані таким чином, щоб вигин передньої грані 103 продовжувався до нижньої частини передньої грані 105 кришки 102. На фіг. 3 також зображено, що передня грань 105 кришки має вигнуту область 108, утворену вигнутим згином 104а на верхній грані 104 кришки 102. Як зображено на фіг. 4, вигнута область 108 утворює більш округлий профіль упаковки. При цьому вигнуті передні грані 103 і 105 створюють форму упаковки, що нагадує фляжку. В результаті, така форма є значно зручнішою для зберігання упаковки в кишені користувача. Фіг. 4 є видом збоку упаковки відповідно до першого варіанта цього винаходу. Упаковка 100 має пряму задню грань 114, пряму нижню грань 110, пряму верхню грань 104 і сукупність декількох бічних скошених поверхонь. Слід розуміти, що кожна із цих граней необов'язково має бути прямою. Передня грань 103 корпуса упаковки 101 вигнута усередину. Передня грань 105 кришки упаковки 102 продовжує форму передньої грані 103 корпуса 101 упаковки аж до втопленої області 108. Плавний перехід вигнутої передньої грані 103 корпуса 101 упаковки в нижню частинувигнутої передньої грані 105 кришки упаковки 102 (тобто безпосередньо в точці дотику корпуса 101 із кришкою 102) обумовлений переходом вигнутих згинів 106а та 106b у вигнуті згини 106с і 106d, відповідно. І знову, утоплена область 108 утвориться вигнутими згинами 104а у верхній частині верхньої грані 104 кришки 102 упаковки. На фіг. 5 зображена заготовка 120 для виготовлення упаковки, зображеної на фіг. 1-4. Заготовка 120 складається з декількох панелей, розділених лініями згину (представлені пунктирними лініями) і лініями розрізу (представлені суцільними лініями). Панель 105' з'єднана з передньою гранню 105 кришки 102 упаковки. Передні скошені поверхні 111 із закругленими краями з'єднані з передньою гранню 105 за рахунок ліній згину 106с і 106d. Передні скошені поверхні 111 із закругленими краями з'єднуються з бічними скошеними поверхнями 107 на обох сторонах кришки 102 упаковки. Передня грань 105 з'єднана з верхньою гранню 104 за рахунок вигнутого згину 104а. 3 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 60 Верхня грань 104 з'єднана із задньою гранню 113 кришки 102 упаковки за рахунок вигнутого згину 104b. Зміцнювальні бічні скошені поверхні 107а розташовані із зовнішніх сторін задньої грані 113. Кожна зміцнювальна скошена поверхня 107а має фіксуючий клапан 107а' на верхньому краї. Задня грань 113 кришки 102 упаковки з'єднана із задньою гранню 114 корпуса 101 упаковки за допомогою лінії згину 117. Зміцнювальні бічні скошені поверхні 107b розташовані із зовнішніх сторін задньої грані 114. Кожна зміцнювальна скошена поверхня 107b має фіксуючий клапан 107b' на нижньому краї. Нижня грань 110 з'єднана із задньою гранню 114 за допомогою лінії згину 118. Слід розуміти, що нижня грань упаковки, створювана відповідно до принципів цього винаходу, може мати будь-яку придатну форму, залежно від форми сторін упаковки. Наприклад, форма нижньої грані може бути прямокутною. Нижня грань 110 з'єднана з передньою гранню 103 корпуса 101 упаковки за допомогою лінії згину 119. Передня грань 103 з'єднана з передніми скошеними поверхнями 106 із закругленими краями за допомогою ліній згину 106а і 106b. Бічні скошені поверхні 107 розташовані із зовнішньої сторони від прямого краю передніх скошених поверхонь 106 із закругленими краями. Нижче наводиться опис способу складання заготовки 120 з посиланням на фіг. 5. В першу чергу згинають задню грань 114 під прямим кутом до нижньої грані 110 по лінії згину 118. Потім закріплюють фіксуючі клапани 107b' на внутрішній стороні нижньої грані 110. Фіксуючі клапани 107b' можуть бути закріплені на нижній грані 110 будь-яким відомим способом, у тому числі приклеєні. Потім передню грань 103 згинають під прямим кутом до нижньої грані 110 по лінії згину 119. Бічні скошені поверхні 107 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 107b і прикріплюють до них. Передня грань 103, нижня грань 110 і задня грань 114 тепер утворюють основну частину корпуса 101 упаковки. На цьому етапі коміркову частину 124 (зображену на фіг. 5а) згинають усередину таким чином, що задні панелі 123 принаймні частково перекривають одна одну. Задні панелі 123 можуть бути скріплені між собою будь-яким відомим способом. Після чого комір вставляють в основну частину корпуса упаковки таким чином, щоб лінії згину 121а і 121b прилягали до ліній згину 106а і 106b відповідно, а зміцнювальні бічні скошені поверхні 107b перекривали бічні скошені поверхні 122 коміра 124. Слід розуміти, що, крім того, що комір 124 надає упаковці естетичний вид, він також збільшує радіальну міцність упаковки - в основному за рахунок того, що комір 124 розташовується уздовж усього внутрішнього контуру корпуса упаковки 101 і може бути закріплений на ньому. Коли корпус упаковки зібраний, панель 105' відгинають на 180 градусів стосовно передньої грані 105 і закріплюють її на внутрішній стороні цієї грані. Після цього передню грань 105 згинають під прямим кутом до верхньої грані 104 по вигнутій лінії згину 104а. Потім верхню грань 104 згинають під прямим кутом до задньої грані 113 по вигнутій лінії згину 104b. Фіксуючі клапани 107а' закріплюють на внутрішній стороні верхньої грані 104. Фіксуючі клапани 107а' можуть бути закріплені на верхній грані 104 будь-яким відомим способом, у тому числі приклеєні. Потім бічні скошені поверхні 107 кришки 102 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 107а та прикріплюють до них. Слід розуміти, що якщо заготовка 120 є пласкою, коли її спочатку вирізають із куска картону, вигнуті згини 104а, 104b, 106а, 106b, 106с і 106d утворюють вигнуті передні грані 103 і 105, а також поглиблення 108 і 113. Фіг. 6 є загальним видом упаковки 200 з відкидною кришкою відповідно до другого варіанта цього винаходу. Упаковка 200 містить основний корпус 201 і кришку 202. Основний корпус 201 містить вигнуту передню грань 203, скошені поверхні 206 із закругленими краями, бічні скошені поверхні 207 і нижню грань 210. Кришка 202 містить передню грань 205, утоплену ділянку 208 передньої грані, скошені поверхні 211 із закругленими краями, верхню грань 204 і бічні скошені поверхні 212. Скошені поверхні 206 із закругленими краями розташовані по обидва боки вигнутої передньої грані 203. Вигнуті лінії згину 206а і 206b скошених поверхонь 206 із закругленими краями забезпечують вигин усередину передньої грані 203 упаковки основного корпуса 201 упаковки, як це зображено на фіг. 9. Вигнуті лінії згину 206с і 206d скошених поверхонь 211 із закругленими краями забезпечують продовження вигину усередину передньої грані 205 до нижньої частини кришки 202 упаковки, як це зображено на фіг. 9. При цьому вигнута передня лінія згину 204а формує край верхньої грані 204, створюючи втоплену частину передньої гранті 208, як це зображено на фіг. 7. Оскільки в другому варіанті виробу задній згин 204b верхньої грані 204 не вигнутий усередину, задня грань 213 кришки 202 не буде втоплена. Фіг. 7 є видом зверху упаковки з відкидною кришкою відповідно до другого варіанта цього винаходу. Як видно, верхня грань 204 визначається верхніми краями скошених поверхонь 211 із закругленими краями та сукупністю бічних скошених поверхонь 207, вигнутою передньою лінією 4 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 згину 204а та прямою задньою лінією згину 204b. Вигнута передня лінія згину 204а утворює поглиблення 208, що зменшує твердість верхнього контуру передньої грані упаковки. Поглиблення 208 зменшує твердість передніх країв упаковки. Таке зм'якшення переднього краю створює зручність для зберігання упаковки в кишені користувача. Слід розуміти, що глибина вигнутої передньої лінії згину 204а (F2) буде впливати на форму та кут поглиблення 208. Фіг. 8 є видом спереду упаковки з відкидною кришкою відповідно до другого варіанта цього винаходу. Як видно на фіг. 8, передні скошені поверхні 206 із закругленими краями мають загальний прямий вертикальний згин з передньою бічною скошеною поверхнею 207 на правій і лівій сторонах корпуса упаковки 201. Кожна передня скошена поверхня 206 із закругленими краями також має вигнутий згин 206а та 206Ь. Вигнуті згини 206а та 206Ь сприяють згинанню передньої грані 203 усередину, як це зображено на фіг. 9. Аналогічним чином, як можна побачити на фіг. 8, передні скошені поверхні 211 із закругленими краями мають загальний прямий вертикальний згин з передньою скошеною поверхнею 207 на правій і лівій сторонах кришки 202 упаковки. Кожна передня скошена поверхня 211 із закругленими краями також має вигнутий згин 206с і 206d. Вигнуті згини 206с і 206d розташовані таким чином, щоб передня грань 205 вигиналась усередину, як це зображено на фіг. 9. На фіг. 8 також зображено, що передня грань 205 кришки має вигнуту (або втоплену) частину 208, утворену вигнутим згином 204а на верхній грані 204 кришки 202. Як зображено на фіг. 9, вигнута частина 208 утворює більш округлий профіль упаковки. При цьому вигнуті передні грані 203 і 205 створюють форму упаковки, що нагадує фляжку. У результаті, така форма є значно зручнішою для зберігання упаковки в кишені користувача за інші відомі упаковки. Фіг. 9 є видом збоку упаковки відповідно до другого варіанта цього винаходу. Упаковка 200 має пряму задню грань 214, пряму нижню грань 210, пряму верхню грань 204 i сукупність декількох бічних скошених поверхонь 207. Слід розуміти, що кожна з цих граней необов'язково має бути прямою. Передня грань 203 корпуса упаковки 201 вигнута всередину. Передня грань 205 кришки 202 упаковки продовжує форму передньої грані 203 корпуса упаковки 201 аж до втопленої частини 208. Плавний перехід вигнутої передньої грані 203 корпуса 201 упаковки в нижню частину вигнутої передньої грані 205 кришки 202 упаковки (тобто, безпосередньо в місці стику корпуса 201 із кришкою 202) обумовлений переходом вигнутих згинів 206а та 206b у вигнуті згини 206с і 206d відповідно. І знову, утоплена частина 208 утворюється вигнутими згинами 204а у верхній частині верхньої грані 204 кришки 202 упаковки. У другому варіанті цього виробу задній згин 204b не може бути вигнутим, тому задня грань 213 кришки 202 не буде втоплена. На фіг. 10 зображена заготовка 220 для виготовлення упаковки, зображеної на фіг. 6-9. Заготовка 220 складається з декількох панелей, розділених лініями згину (представлені пунктирними лініями) і лініями розрізу (представлені суцільними лініями). Панель 205' з'єднана з передньою гранню 205 кришки 202 упаковки. Передні скошені поверхні 211 із закругленими краями з'єднані з передньою гранню 205 через лінії згину 206с і 206d. Передні скошені поверхні 211 із закругленими краями з'єднуються з бічними скошеними поверхнями 207 на обох сторонах кришки 202 упаковки. Передня грань 205 з'єднана з верхньою гранню 204 через вигнутий згин 204а. Верхня грань 204 з'єднана із задньою гранню 213 кришки упаковки 202 за допомогою прямого згину 204b. На кожній стороні задньої грані 213 зміцнювальні бічні скошені поверхні 207а розташовані із зовнішньої сторони, Кожна зміцнювальна бічна скошена поверхня 207а має фіксуючий клапан 207а' на верхньому краї. Задня грань 213 кришки 202 упаковки з'єднана із задньою гранню 214 корпуса 201 упаковки за допомогою лінії згину 217. На кожній стороні задньої грані 214 зміцнювальні бічні скошені поверхні 207b розташовані із зовнішньої сторони. Кожна зміцнювальна бічна скошена поверхня 207b має фіксуючий клапан 207b' на нижньому краї. Нижня грань 210 з'єднана із задньою гранню 214 через лінію згину 218. Слід розуміти, що нижня грань упаковки, що створюється відповідно до принципів цього винаходу, може мати будь-яку придатну форму, залежно від форми сторін упаковки. Наприклад, форма нижньої грані може бути прямокутною. Нижня грань 210 з'єднана з передньою гранню 203 корпуса 201 упаковки через лінію згину 219. Передня грань 203 з'єднана з передніми скошеними поверхнями 206 із закругленими краями через лінії згину 206а і 206b. Бічні скошені поверхні 207 розташовані із зовнішньої сторони від прямого краю передніх скошених поверхонь 206 із закругленими краями. 5 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 60 Нижче наводиться опис способу складання заготовки 220 з посиланням на фіг. 10. У першу чергу згинають задню грань 214 під прямим кутом до нижньої грані 210 по лінії згину 218. Потім закріплюють фіксуючі клапани 207b' на внутрішній стороні нижньої грані 210, Фіксуючі клапани 207b' можуть бути закріплені на нижній грані 210 будь-яким відомим способом, у тому числі приклеєні. Потім передню грань 203 згинають під прямим кутом до нижньої грані 210 по лінії згину 219. Бічні скошені поверхні 207 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 207b і прикріплюють до них. Передня грань 203, нижня грань 210 і задня грань 214 тепер створюють основну частину корпусу 201 упаковки. На цьому етапі коміркову частину (зображену на фіг. 5а) вставляють в основну частину корпуса упаковки способом, описаним для першого варіанта цього винаходу. Слід розуміти, що, крім того, що комір 124 надає упаковці естетичний вид, він також збільшує радіальну міцність упаковки - в основному за рахунок того, що комір 124 розташований уздовж усього внутрішнього контуру корпуса 201 упаковки. Коли корпус упаковки зібраний, панель 205' відгинають на 180 градусів щодо передньої грані 205 і закріплюють її на внутрішній стороні цієї грані. Після цього передню грань 205 згинають під прямим кутом до верхньої грані 204 по вигнутій лінії згину 204а. Потім верхню грань 204 згинають під прямим кутом до задньої грані 213 по прямій лінії згину 204b. Фіксуючі клапани 207а' закріплюють на внутрішній стороні верхньої грані 204. Фіксуючі опори 207а' можуть бути закріплені на верхній грані 204 будь-яким відомим способом, у тому числі приклеєні. Після чого бічні скошені поверхні 207 кришки 202 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 207а та прикріплюють до них. Слід розуміти, що якщо заготовка 220 є пласкою, коли її спочатку вирізають із куска картону, вигнуті згини 204а, 206а, 206b, 206с і 206d утворюють зігнуті передні грані 203 і 205, а також поглиблення 208. Фіг. 11 є загальним видом, упаковки 300 з відкидною кришкою відповідно до третього варіанта цього винаходу. Упаковка 300 складається з основного корпуса 301 і кришки 302. Основний корпус 301 містить вигнуту передню грань 303, скошені поверхні 306 із закругленими краями, бічні скошені поверхні 307 і нижню грань 310. Кришка 302 містить передню грань 305, скошені поверхні 311 із закругленими краями, верхню грань 304 і бічні скошені поверхні 312. Скошена поверхня 306 із закругленими краями розташована по обидва боки вигнутої передньої грані 303. Вигнуті лінії згину 306а і 306b скошених поверхонь 306 із закругленими краями забезпечують вигин усередину передньої грані 303 основного корпуса 301 упаковки, як це вказано на фіг. 14. Вигнуті лінії згину 306з і 206d скошених поверхонь 311 із закругленими краями забезпечують продовження вигину передньої грані 305 на кришці 302 упаковка, як це вказано на фіг. 14. Фіг. 12 є видом зверху упаковки з відкидною кришкою відповідно до третього варіанта цього винаходу. Як видно, верхня грань визначається верхніми краями сукупності скошених поверхонь 306 із закругленими краями, сукупності бічних скошених поверхонь 307, переднім згином 304а та заднім згином 304b. Слід розуміти, що на відміну від перших двох варіантів, описаних вище, третій варіант цього винаходу не має вигнутих усередину згинів на верхній грані 304 кришки 302 упаковка. Відповідно, як зображено на фіг. 14, нахил передніх граней 303 і 305 буде йти головним чином від нижньої грані 310 упаковки до верхньої грані 304 упаковки. Фіг. 13 є видом спереду упаковки з відкидною кришкою відповідно до третього варіанта цього винаходу. Як можна побачити на фіг. 13, передні скошені поверхні 306 із закругленими краями мають загальний прямий вертикальний згин з передньою бічною скошеною поверхнею 307 на правій і лівій сторонах корпуса 301 упаковки. Кожна передня скошена поверхня 306 із закругленими краями також має вигнутий згин 306а та 306b. Вигнуті згини 306а та 306b сприяють згинанню передньої грані 303 усередину, як це зображено на фіг. 14. Аналогічним чином, як можна бачити на фіг. 13, передні скошені поверхні 311 із закругленими краями мають загальний прямий вертикальний згин з передньою скошеною поверхнею 307 на правій i лівій сторонах кришки 302 упаковки. Кожна передня скошена поверхня 311 із закругленими краями також має вигнутий згин 306з і 306d. Вигнуті згини 306з і 306d розташовані таким чином, щоб забезпечити вигин передньої грані 305 усередину, як це зображено на фіг. 14. Фіг. 14 є видом збоку упаковки відповідно до третього варіанта цього винаходу. Упаковка 300 має пряму задню грань 314, пряму нижню грань 310, пряму верхню грань 304 і сукупність декількох бічних скошених поверхонь 307. Слід розуміти, що кожна із цих граней необов'язково повинна бути прямою. Передня грань 303 корпуса упаковки 301 вигнута всередину. Передня грань 305 кришки 302 упаковки продовжує форму передньої грані 303 корпуса 301 упаковки. Плавний перехід вигнутої передньої грані 303 корпуса 301 упаковки в нижню частину вигнутої 6 UA 101684 C2 5 10 15 20 25 30 35 40 45 50 55 60 передньої грані 305 кришки упаковки 302 (тобто, безпосередньо в місці стику корпуса 301 із кришкою 302) обумовлений переходом вигнутих згинів 306а і 306b у вигнуті згини 306с і 306d відповідно. На фіг. 15 зображена заготовка 320 для виготовлення упаковки, зображеної на фіг. 11-14. Заготовка 320 містить сукупність панелей, розділених лініями згину (представлені пунктирними лініями) і лініями розрізу (представлені суцільними лініями). Панель 305' з'єднана з передньою гранню 305 кришки 302 упаковки. Передні скошені поверхні 311 із закругленими краями з'єднані з передньою гранню 305 за рахунок ліній згину 306с і 306d. Передні скошені поверхні 311 із закругленими краями з'єднані з бічними скошеними поверхнями 307 на обох сторонах кришки 302 упаковки. Передня грань 305 з'єднана з верхньою гранню 304 за рахунок вигнутого згину 304а. Верхня грань 304 з'єднана із задньою гранню 313 кришки 302 упаковки через прямий згин 304b. Зміцнювальні бічні скошені поверхні 307а розташовані із зовнішніх сторін задньої грані 313. Кожна зміцнювальна бічна скошена поверхня 307а має фіксуючий клапан 307а' на верхньому краї. Задня грань 313 кришки 302 упаковки з'єднана із задньою гранню 314 корпуса 301 упаковки через лінію згину 317. Зміцнювальні бічні скошені поверхні 307b знаходяться із зовнішніх сторін задньої грані 314. Кожна зміцнювальна бічна скошена поверхня 307b має фіксуючий клапан 307b' на нижньому краї. Нижня грань 310 з'єднана із задньою гранню 314 через лінію згину 318. Слід розуміти, що нижня грань упаковки, що створюється відповідно до принципів цього винаходу, може мати будь-яку придатну форму, залежно від форми сторін упаковки. Наприклад, форма нижньої грані може бути прямокутною. Нижня грань 310 з'єднана з передньою гранню 303 корпуса 301 упаковки через лінію згину 319. Передня грань 303 з'єднана з передніми скошеними поверхнями 306 із закругленими краями через лінії згину 306а і 306b. Бічні скошені поверхні 307 розташовані із зовнішньої сторони від прямого краю передніх скошених поверхонь 306 із закругленими краями. Нижче наводиться опис способу складання заготовки 320 з посиланням на фіг. 15. У першу чергу згинають задню грань 314 під прямим кутом до нижньої грані 310 по лінії згину 318. Потім закріплюють фіксуючі клапани 307b' на внутрішній стороні нижньої грані 310. Фіксуючі клапани 207b' можуть бути закріплені на нижній грані 210 будь-яким відомим способом, у тому числі приклеєні. Потім передню грань 303 згинають під прямим кутом до нижньої грані 310 по лінії згину 319. Бічні скошені поверхні 307 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 307b і прикріплюють до них. Передня грань 303, нижня грань 310 і задня грань 314 тепер утворюють основну частину корпуса 301 упаковки. На цьому етапі коміркову частину (зображену на фіг. 5а) вставляють в основну частину корпуса упаковки способом, описаним для першого варіанта цього винаходу. Слід розуміти, що, крім того, що комір 124 надає упаковці естетичний вид, він також збільшує радіальну міцність упаковки - в основному за рахунок того, що комір 124 розташовується уздовж усього внутрішнього контуру корпуса 301 упаковки. Коли корпус упаковки зібраний, панель 305' відгинають на 180 градусів стосовно передньої грані 305 і закріплюють її на внутрішній стороні цієї грані. Після цього передню грань 305 згинають під прямим кутом до верхньої грані 304 по вигнутій лінії згину 304а. Потім верхню грань 304 згинають під прямим кутом до задньої грані 313 по прямій лінії згину 304b. Фіксуючі клапани 307а' закріплюють на внутрішній стороні верхньої грані 304. Фіксуючі клапани 307а' можуть бути закріплені на верхній грані 304 будь-яким відомим способом, у тому числі приклеєні. Потім бічні скошені поверхні 307 кришки 302 обертають навколо відповідних зміцнювальних бічних скошених поверхонь 307а і прикріплюють до них. З огляду на те, що заготовка 320 є пласкою, коли її спочатку вирізають із куска картону, вигнуті згини 306а, 306b, 306c і 306d утворюють вигнуті передні грані 303 і 305. Для фахівця в цій галузі техніки є очевидним, що з огляду на те, що передні скошені поверхні 106, 206, 306 і 111, 211, 311 із закругленими краями мають загальний прямий вертикальний згин з першою бічною скошеною поверхнею 107, 207, 307 на правій і лівій стороні корпуса 101, 201, 301 упаковки та кришки 102, 202, 302, бічні грані упаковки, яка відповідає кожному з вищеописаних варіантів, не обов'язково повинні мати овальну форму та містити сукупність декількох бічних скошених поверхонь 107, 207 і 307. Наприклад, бічні грані упаковки, виготовлені відповідно до принципів цього винаходу, можуть бути просто прямими, таким чином, вигляд зверху упаковки матиме прямокутний профіль. При цьому у конструкціях, де сторони упаковок складаються зі скошених поверхонь, для кожної сторони може використовуватися будь-яка кількість скошених поверхонь. Для фахівця в цій галузі техніки є зрозумілим, що існує необмежена кількість способів комбінації властивостей вищеописаних конструкцій. Наприклад, упаковки, що виготовлені-за 7 UA 101684 C2 5 принципами цього винаходу, може мати вигнуту передню грань і кришку, що складається з утопленої передньої та/або верхньої грані або їхнього поєднання. Для фахівця в цій галузі техніки також є очевидними переваги форми упаковки цього винаходу, а саме її незалежність від розташування та конструкції кришки. Наприклад, упаковка виготовлена за принципами цього винаходу, може мати будь-який тип кришки, у тому числі кришку, що відкривається з боку упаковки або кришку, що закриває всю передню грань упаковки. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 1. Упаковка для сигарет, що містить: коробку, що має верхню грань, нижню грань і сукупність декількох поздовжніх граней, що з'єднують верхню та нижню грані, причому поздовжні грані містять у собі: передню грань; першу скошену поверхню, розташовану з однієї сторони від передньої грані та сполучену з передньою гранню через першу поздовжню лінію згину; і другу скошену поверхню, розташовану з іншої сторони від передньої грані та сполучену з передньою гранню через другу поздовжню лінію згину, причому упаковка характеризується тим, що: перша та друга лінії згину вигнуті від центра передньої грані таким чином, що передня грань є щонайменше частково увігнутою в поздовжньому напрямку. 2. Упаковка для сигарет за п. 1, яка відрізняється тим, що перша та друга лінії згину вигнуті від центра передньої грані таким чином, що передня грань є ввігнутою в поперечному напрямку. 3. Упаковка для сигарет по кожному з пп. 1 або 2, яка відрізняється тим, що додатково містить: пряму задню грань, причому сукупність поздовжніх граней додатково містить у собі: першу сукупність бічних скошених поверхонь, що з'єднують першу скошену поверхню із прямою задньою гранню; і другу сукупність бічних скошених поверхонь, що з'єднують першу скошену поверхню із прямою задньою гранню. 4. Упаковка для сигарет по кожному з попередніх пунктів, яка відрізняється тим, що передня грань є увігнутою в поздовжньому напрямку від місця, по суті сполученого з верхньою гранню, до області по суті сполученої з нижньою гранню. 5. Упаковка для сигарет по кожному з пп. 1-4, яка відрізняється тим, що коробка додатково містить: верхню грань, розташовану на верхній частині упаковки, нижню грань, розташовану на нижній частині упаковки, і сукупність декількох поздовжніх граней, що з'єднують верхню грань і нижню грань, причому одна з поздовжніх граней упаковки є передньою гранню упаковки, а ще одна з поздовжніх граней є задньою гранню упаковки, при цьому упаковка характеризується тим, що: межа верхньої грані упаковки містить щонайменше одну увігнуту ділянку, розташовану уздовж країв верхньої грані та передньої та/або задньої грані, причому щонайменше одна увігнута ділянка розташована таким чином, що передня та/або задня грань є вигнутими усередину в напрямку до верхньої частини упаковки, 6. Упаковка для сигарет по кожному з попередніх пунктів, яка відрізняється тим, що додатково містить: кришку, шарнірно з'єднану щонайменше з однією з поздовжніх граней коробки. 7. Заготовка для виготовлення упаковки для сигарет по кожному з пунктів 1-6. 8. Упаковка для сигарет, що містить: коробку, що має верхню грань, розташовану на верхній частині упаковки, нижню грань, розташовану на нижній частині упаковки, і сукупність декількох поздовжніх граней, що з'єднують верхню грань і нижню грань, причому одна з поздовжніх граней упаковки є передньою гранню упаковки, а ще одна з поздовжніх граней є задньою гранню упаковки, при цьому упаковка характеризується тим, що: межа верхньої грані упаковки містить щонайменше одну увігнуту ділянку, розташовану уздовж країв верхньої грані та передньої та/або задньої грані, причому щонайменше одна увігнута ділянка розташована таким чином, що передня та/або задня грань є вигнутими усередину в напрямку до верхньої частини упаковки. 9. Упаковка для сигарет за п. 8, яка відрізняється тим, що має першу увігнуту ділянку, розташовану уздовж країв верхньої грані та передньої грані коробки, і друга увігнута ділянка, розташована уздовж країв верхньої грані та задньої грані коробки, причому перша та друга 8 UA 101684 C2 5 увігнуті ділянки розташовані таким чином, що передня грань і задня грань є увігнутими в напрямку до верхньої частини упаковки, відповідно. 10. Упаковка для сигарет по кожному з пп. 8 або 9, яка відрізняється тим, що увігнуті ділянки мають однакові розміри. 11. Упаковка для сигарет по кожному з пп. 8-10, яка відрізняється тим, що додатково містить: кришку, шарнірно з'єднану принаймні з однієї з поздовжніх граней коробки. 12. Заготовка для виготовлення упаковки для сигарет по кожному з пунктів 8-11. 9 UA 101684 C2 10 UA 101684 C2 11 UA 101684 C2 12 UA 101684 C2 13 UA 101684 C2 14 UA 101684 C2 15 UA 101684 C2 16 UA 101684 C2 17 UA 101684 C2 18 UA 101684 C2 19 UA 101684 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
