Втулка важільної гальмівної системи рейкового транспорту

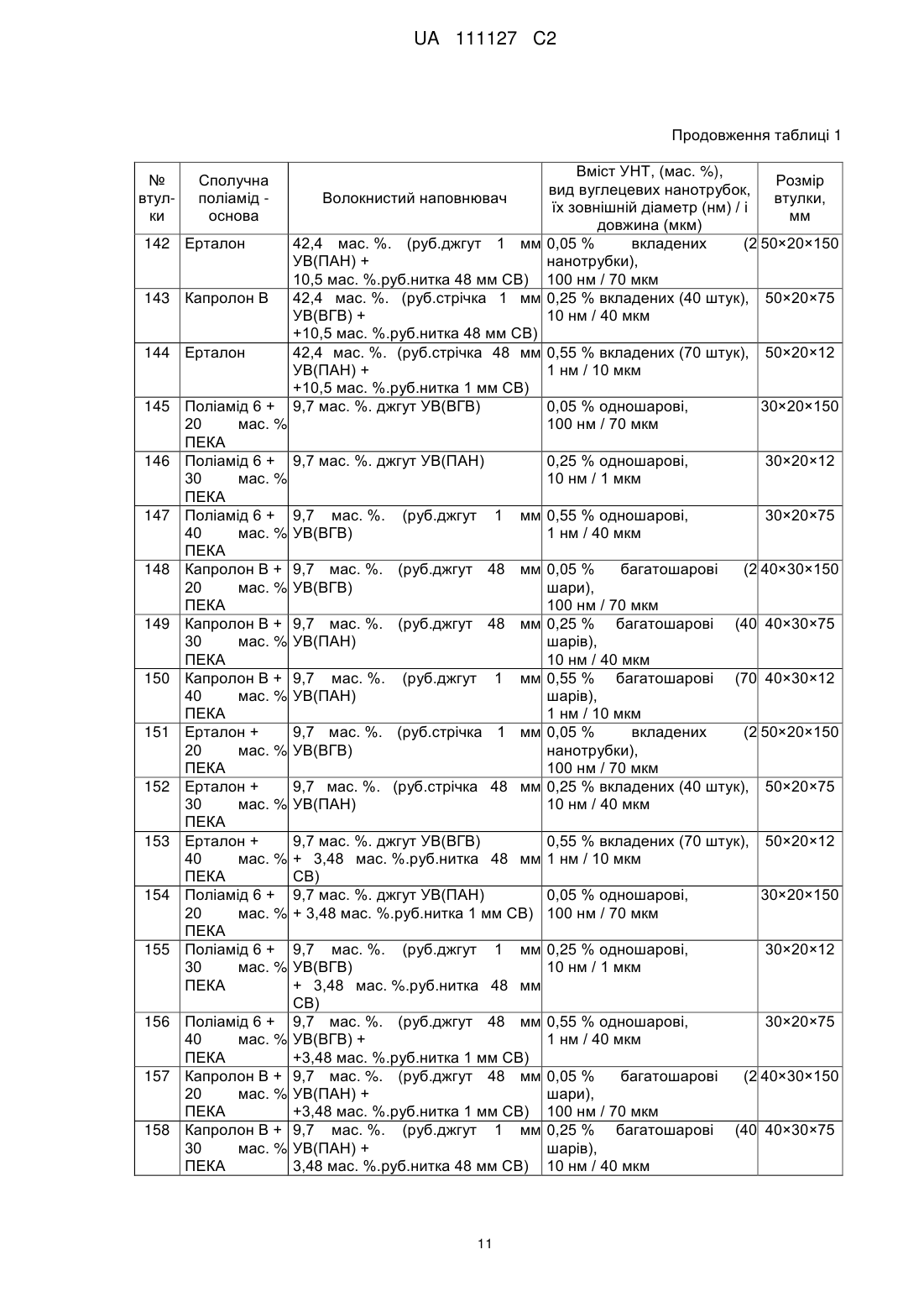

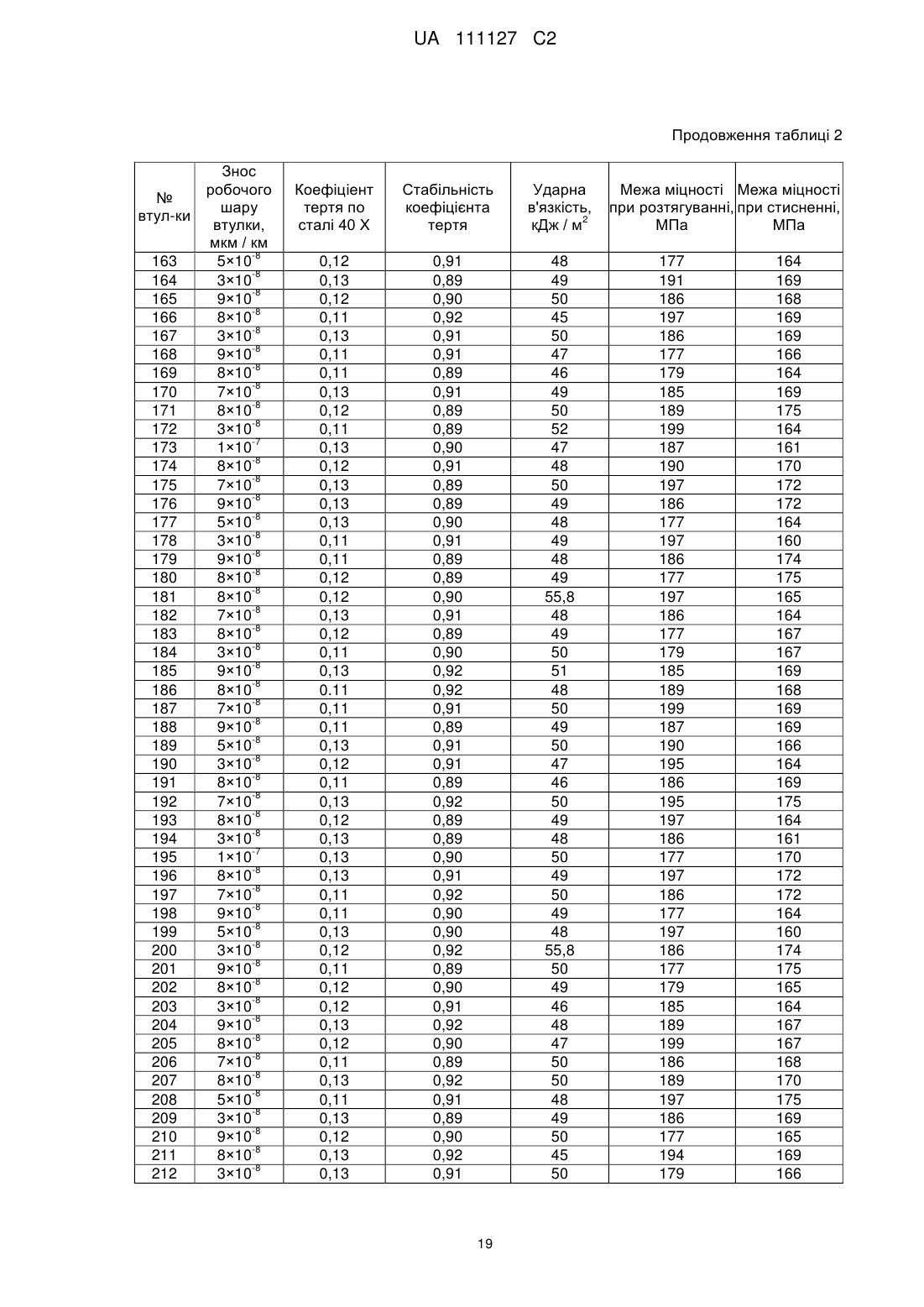

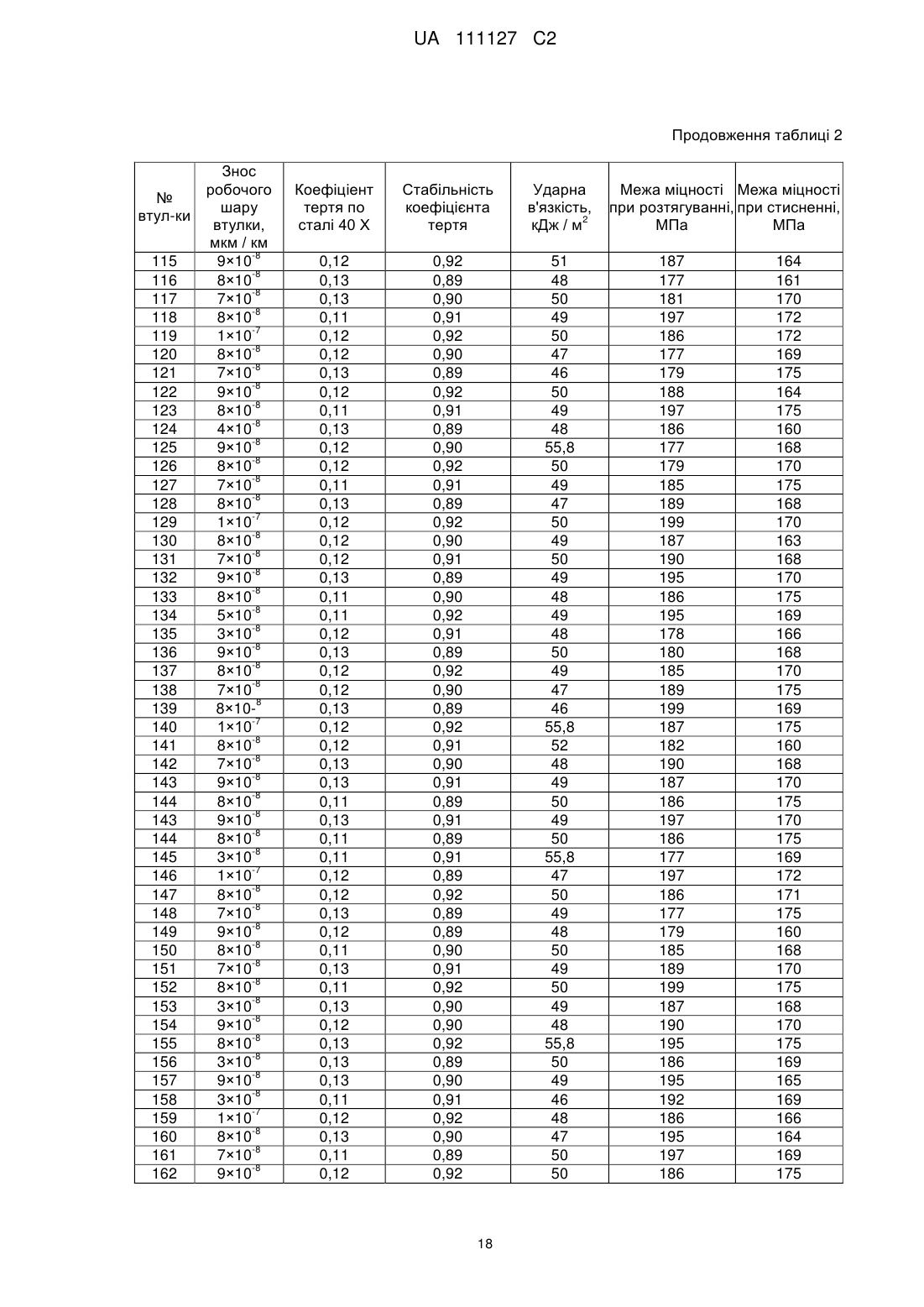

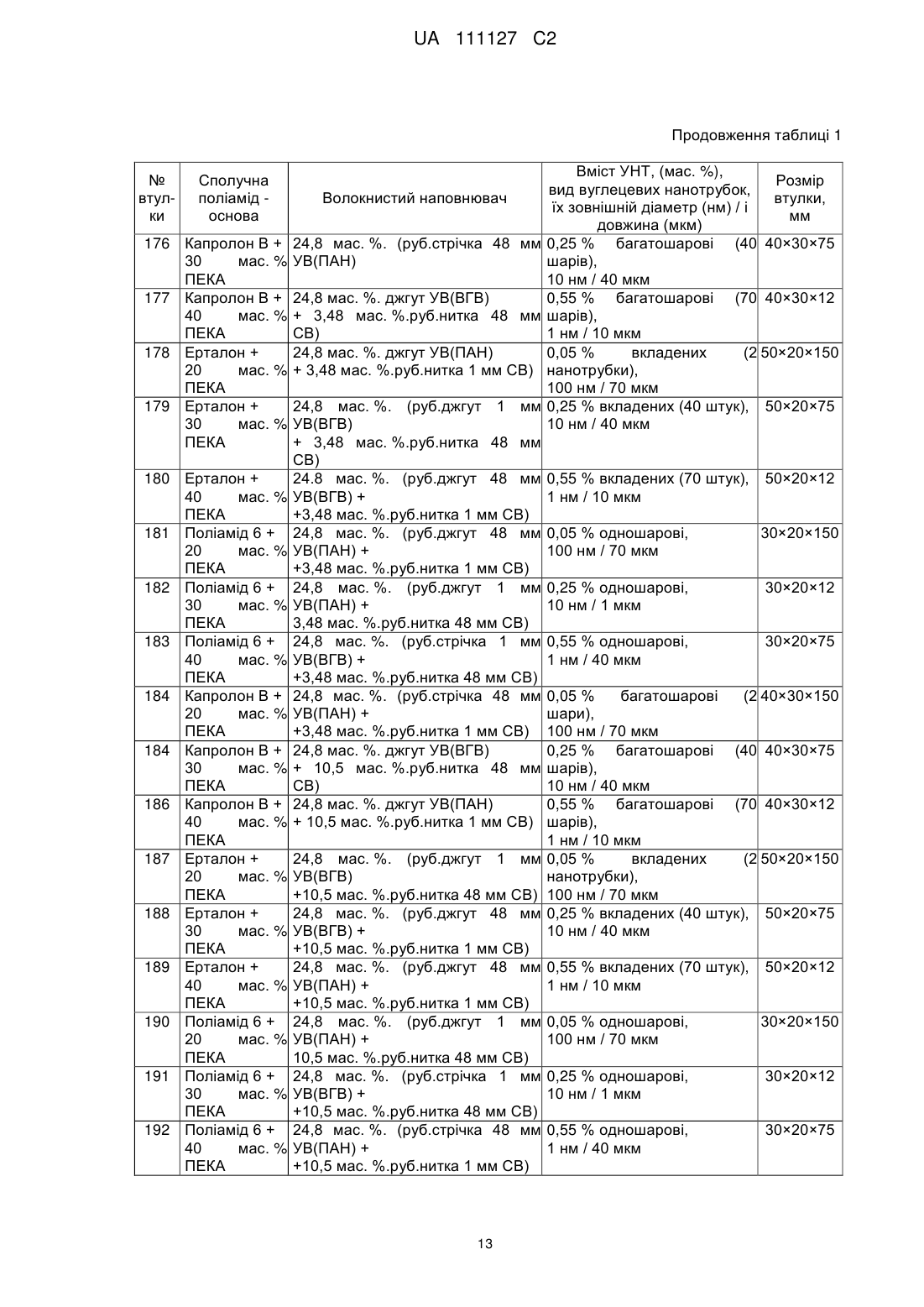

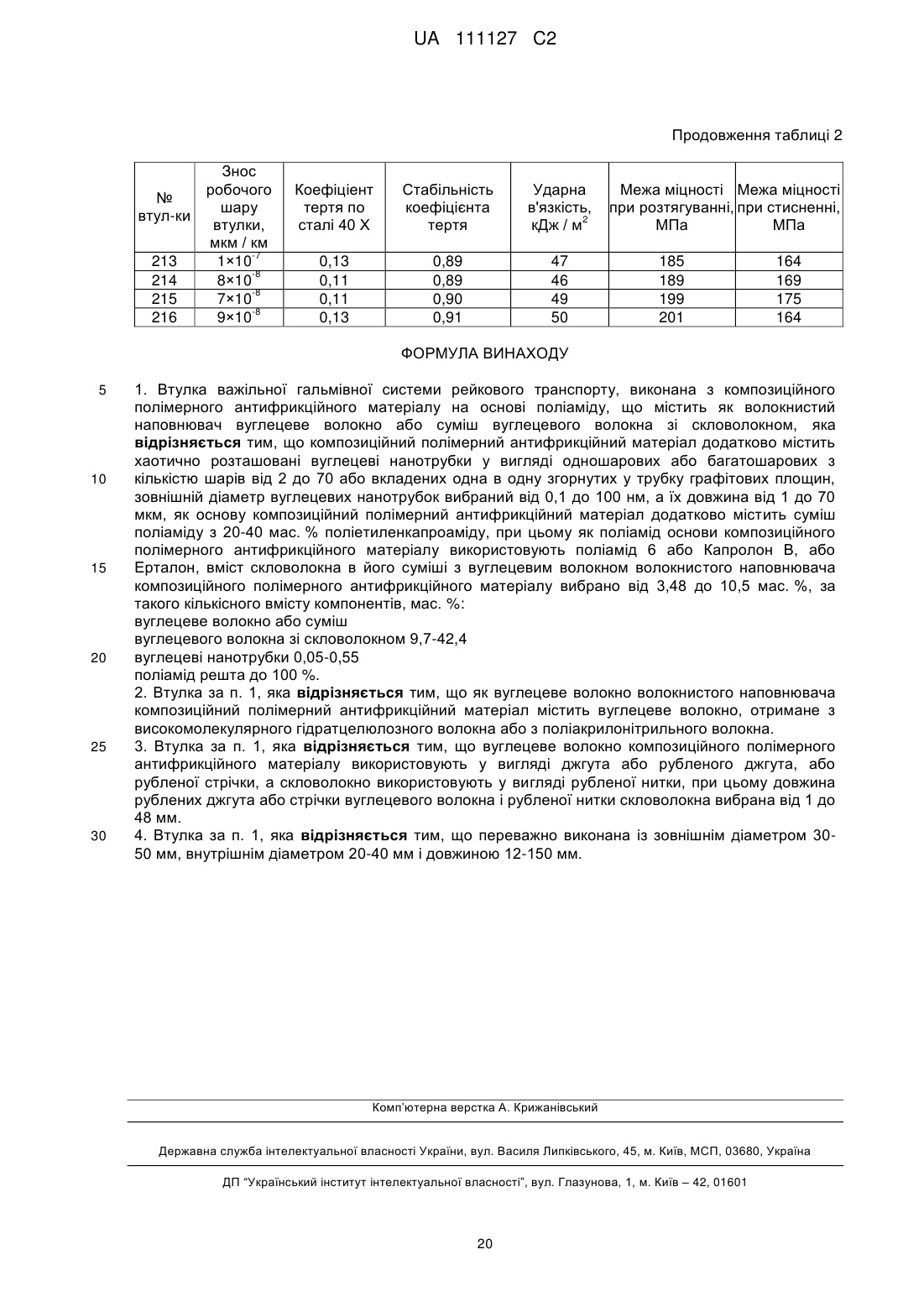

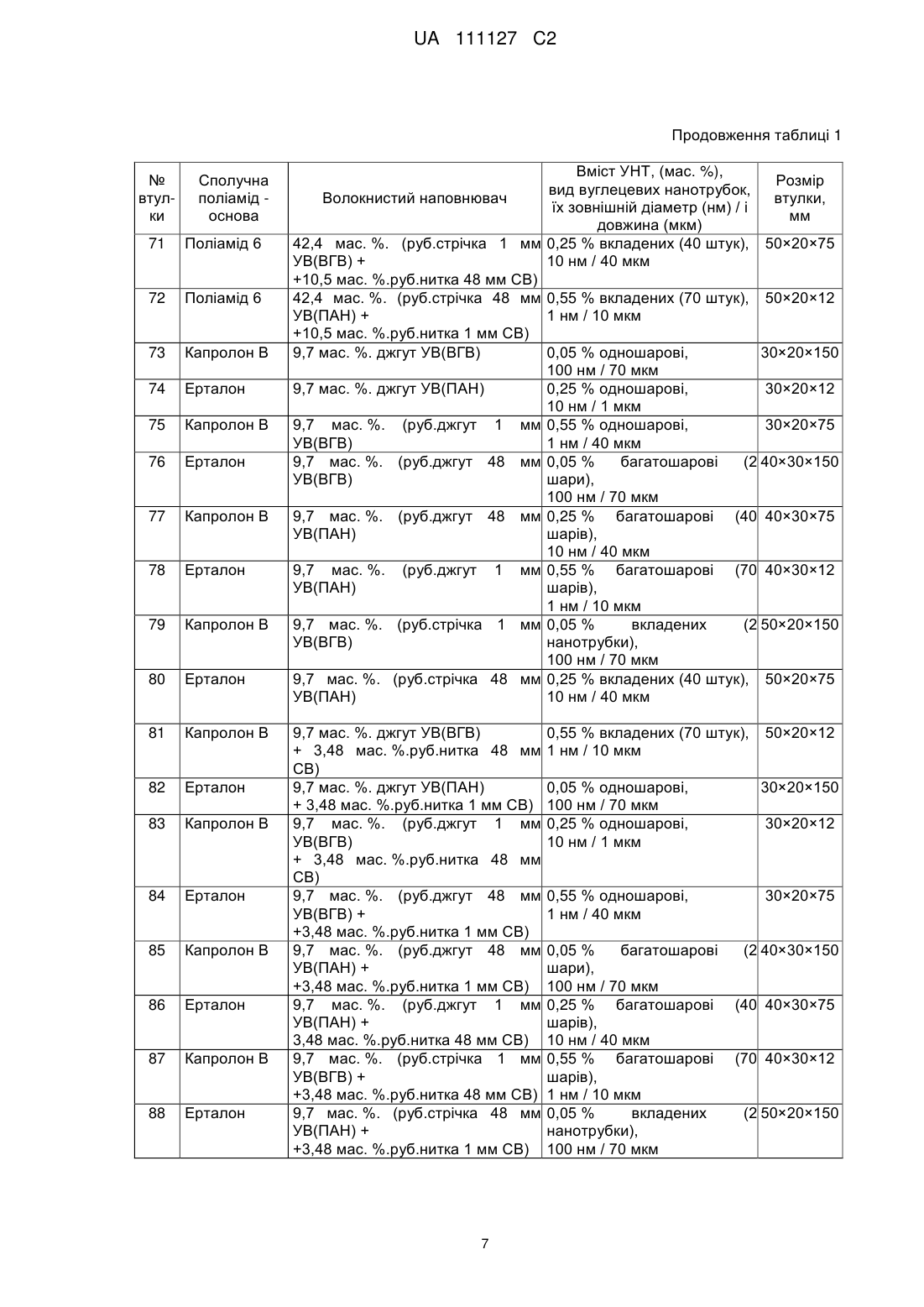

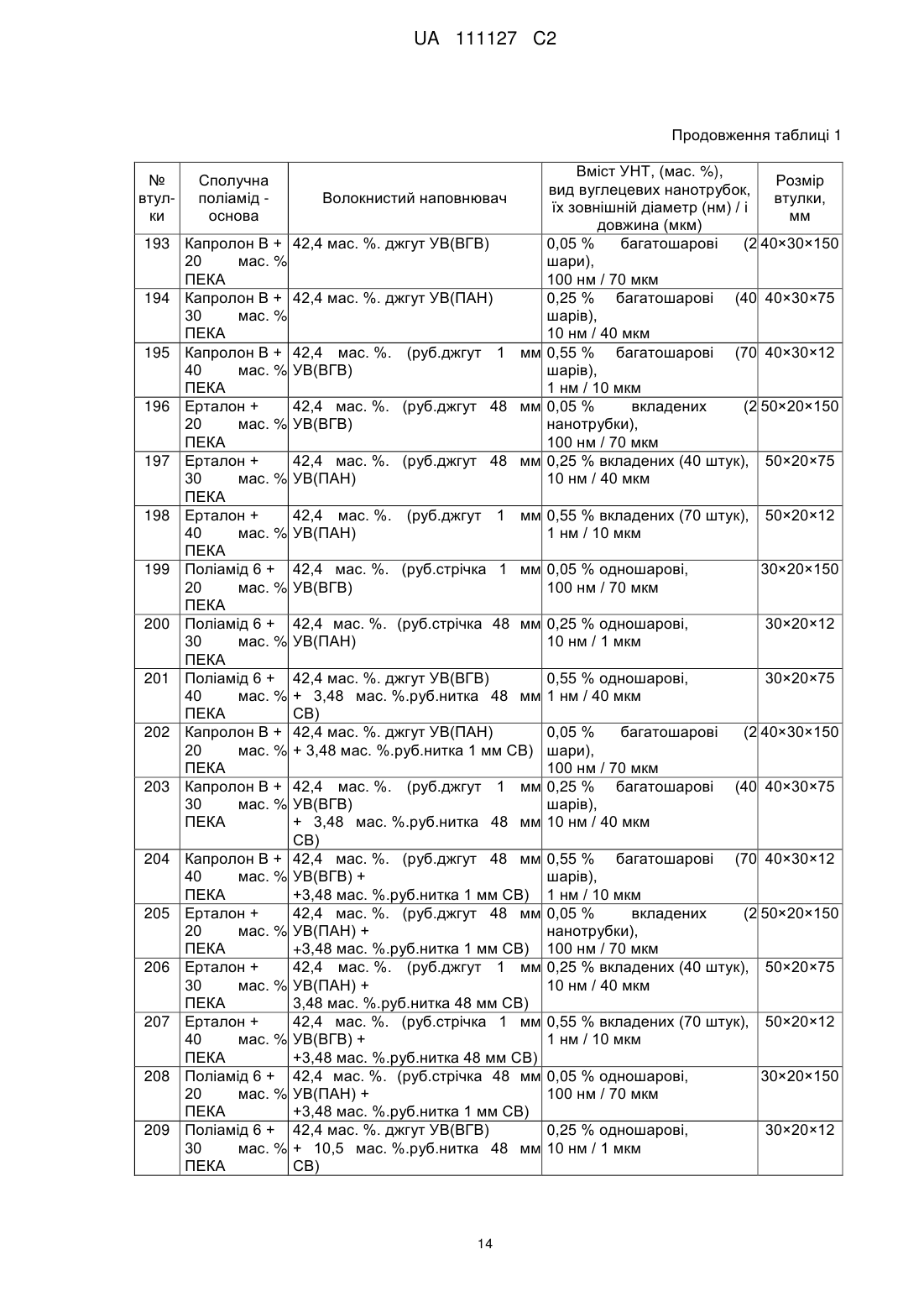

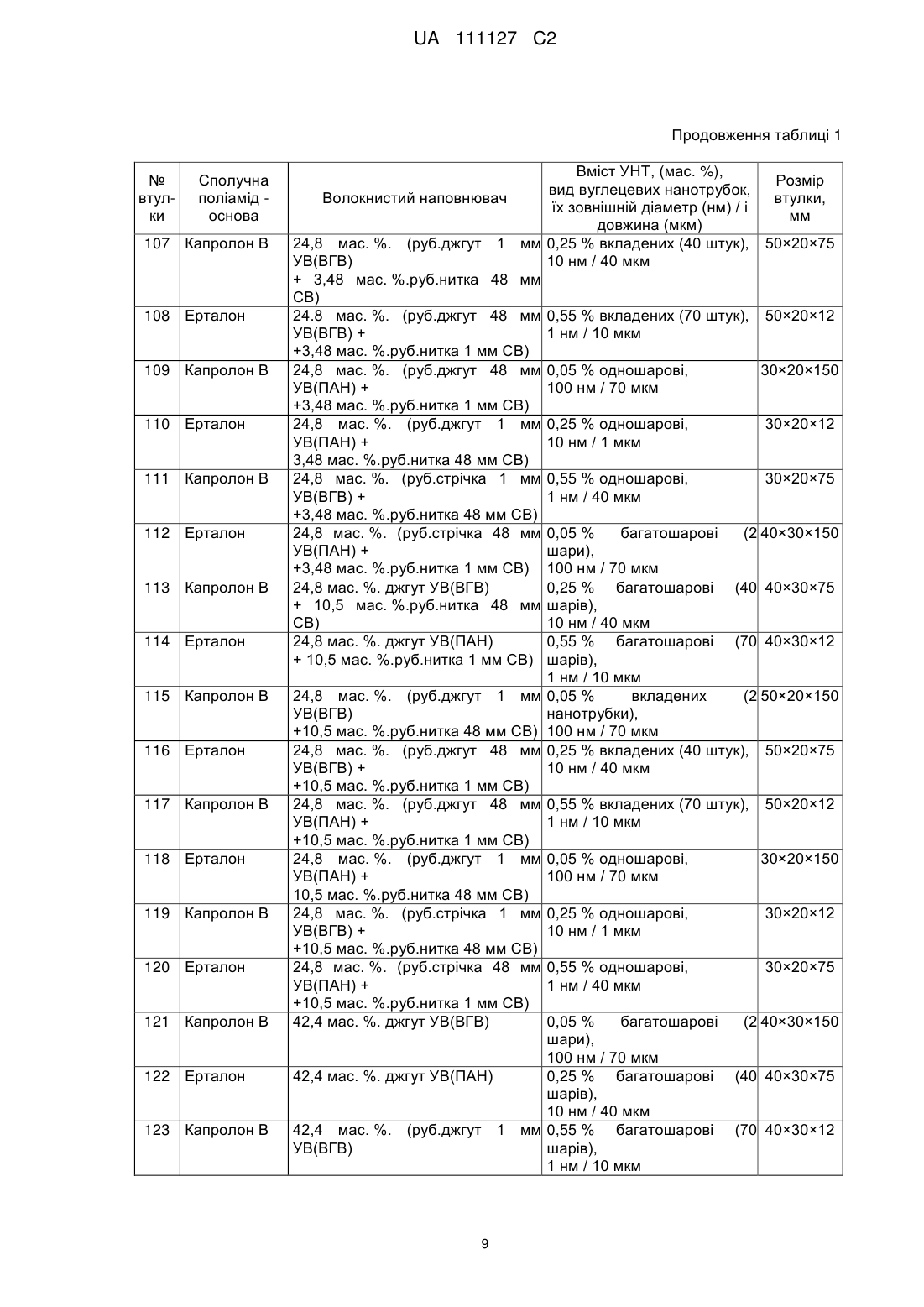

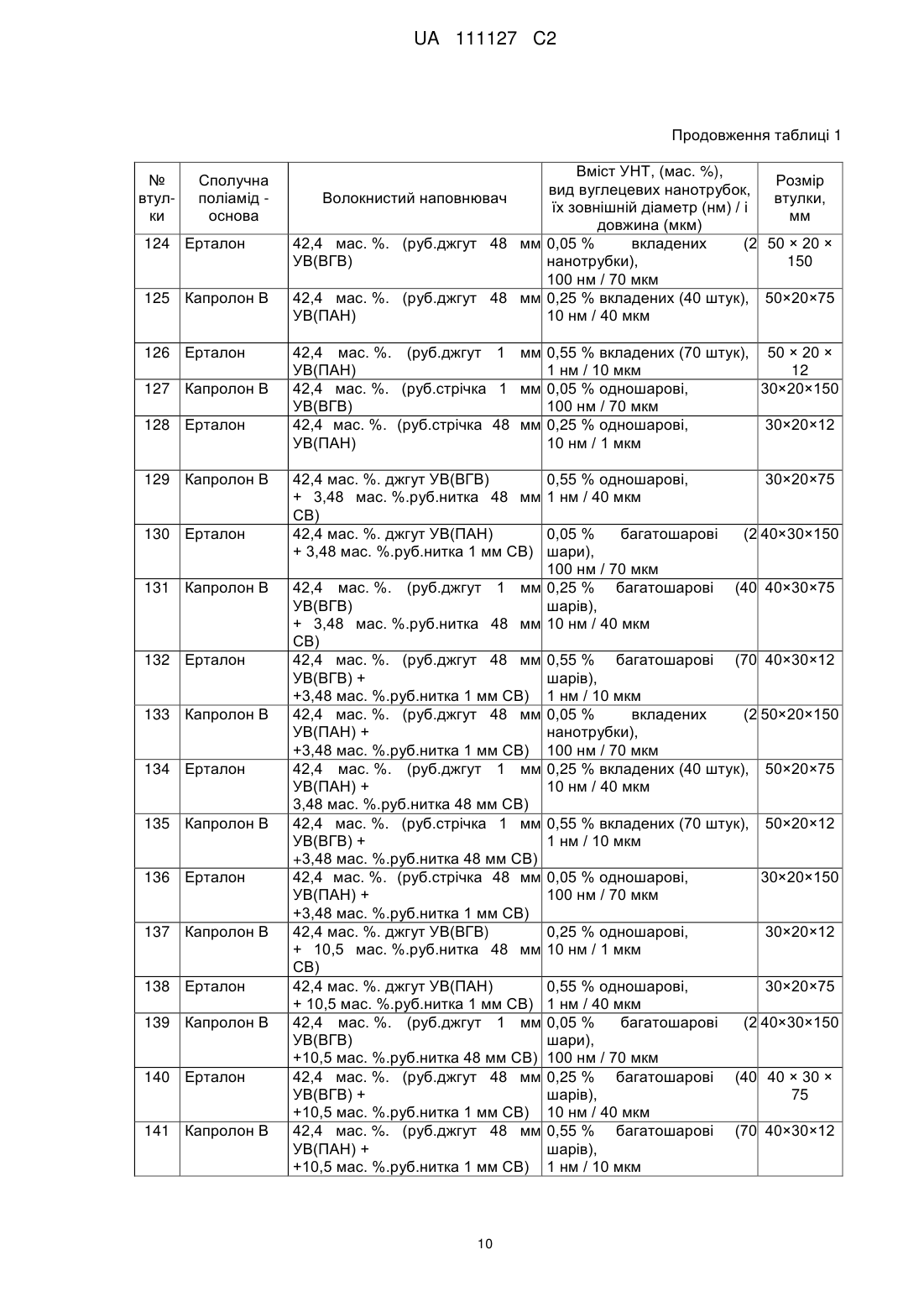

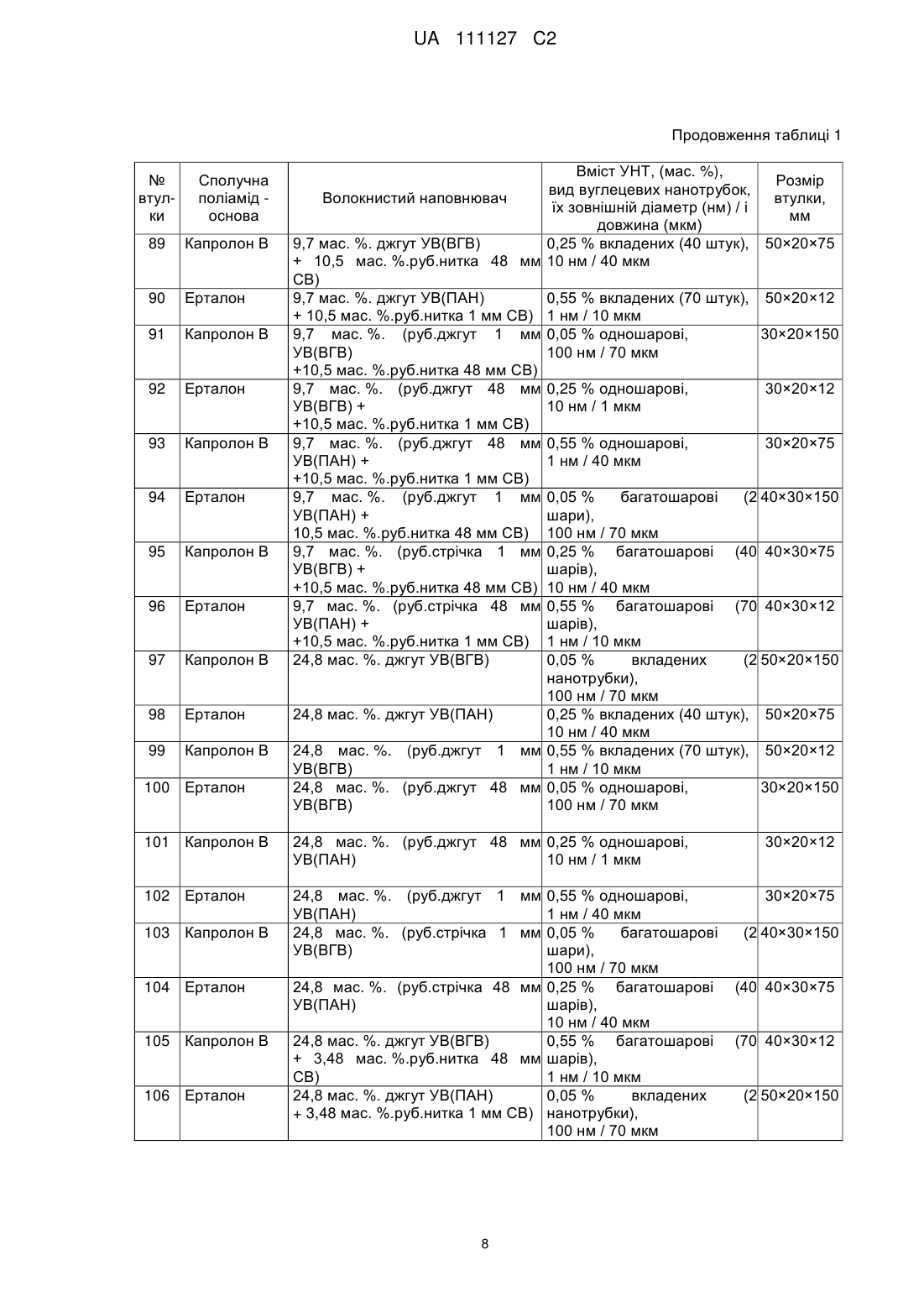

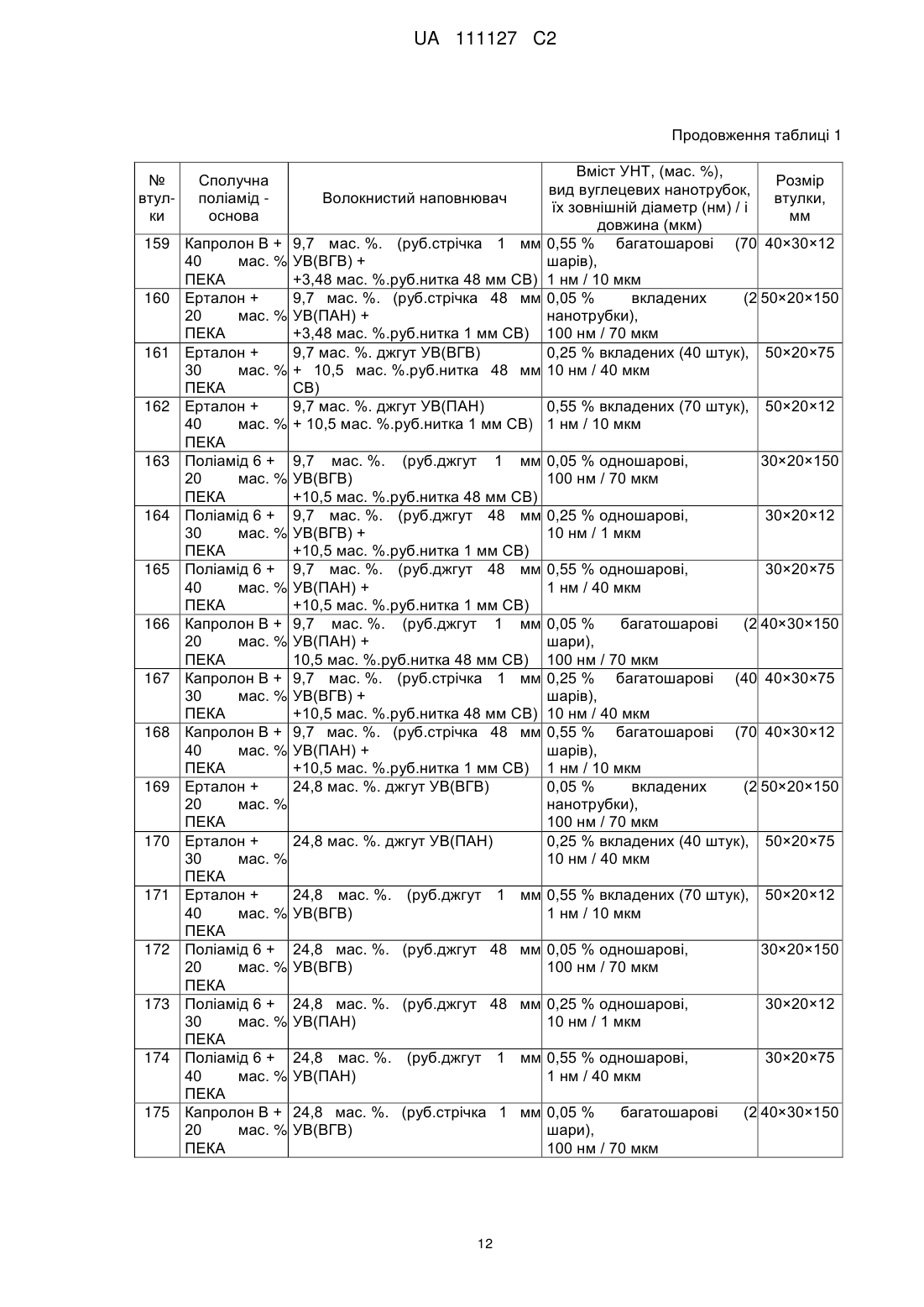

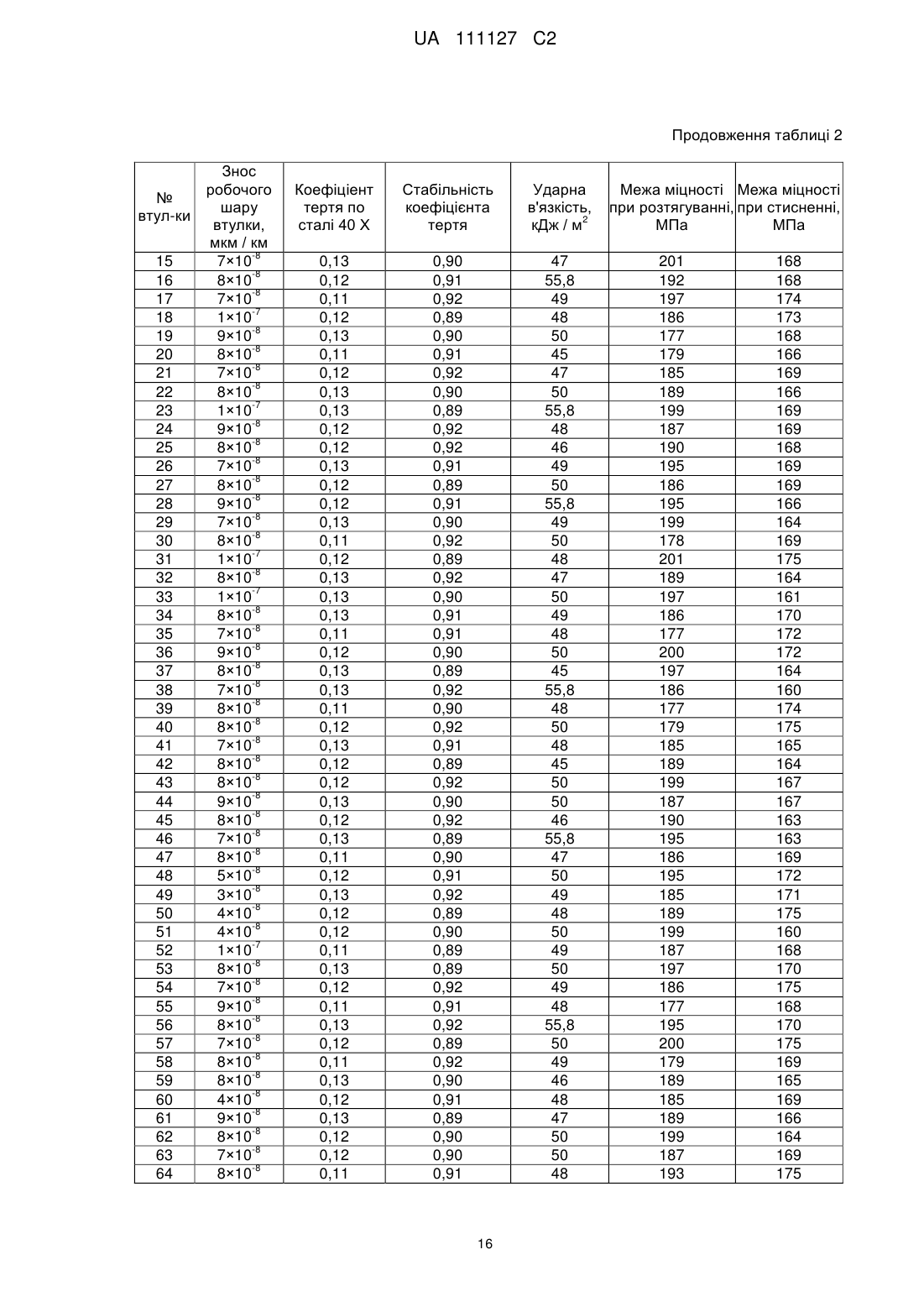

Реферат: Винахід належить до галузі машинобудування, а саме до виробництва втулок важільної гальмівної системи рейкового пасажирського або вантажного транспорту, у тому числі вагонів метрополітену, що експлуатуються без використання мастила. Технічним результатом є підвищення терміну служби втулки, підвищення стабільності коефіцієнта тертя, підвищення руйнівної напруги при розтяганні, збереження ударної в'язкості при одночасному збереженні низького коефіцієнта тертя й заданої межі міцності при стискуванні. Технічний результат досягається тим, що втулка важільної гальмівної системи рейкового транспорту виконана з композиційного полімерного антифрикційного матеріалу на основі поліаміду, що містить як волокнистий наповнювач вуглецеве волокно або суміш вуглецевого волокна зі скловолокном. При цьому композиційний полімерний антифрикційний матеріал додатково містить хаотично розташовані вуглецеві нанотрубки у вигляді одношарових, багатошарових або вкладених одна в одну згорнутих у трубку графітових площин. Як основу композиційний полімерний антифрикційний матеріал додатково містить суміш поліаміду з поліетиленкапроамідом. UA 111127 C2 (12) UA 111127 C2 UA 111127 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі машинобудування, а саме до виробництва втулок важільної гальмової системи рейкового пасажирського або вантажного транспорту, в тому числі вагонів метрополітену, що експлуатуються без використання мастила. Відома втулка важільної гальмівної системи рейкового транспорту, виконана з композиційного полімерного антифрикційного матеріалу на основі поліаміду, що містить в якості волокнистого наповнювача вуглецеве волокно або суміш вуглецевого волокна зі скловолокном [див. Патент РФ № 2441787, МПК B 61 H 13/34, F 16 C 33/04, 10.02.2012 р]. Проте відома втулка важільної гальмівної системи рейкового транспорту при використанні має такі недоліки: - недостатній термін служби, зумовлений високим сумарним зносом в парі тертя; - недостатня стабільність коефіцієнта тертя (0,66-0,72) при терті по матеріалу контр-тіла сталі 40Х; - підвищена інтенсивність лінійного зношування внутрішнього робочого шару ковзання при -5 терті по сталевий парі зі сталі 40Х (5×10 мкм / км), - недостатня руйнівна напруга при розтягуванні (160 МПа). Завданням винаходу є розробка втулки важільної гальмівної системи рейкового транспорту. Технічним результатом є підвищення терміну служби втулки важільної гальмівної системи рейкового транспорту за рахунок значного зниження інтенсивності лінійного зношування робочого шару ковзання при терті по полірованій сталевій парі зі сталі 40Х, підвищення стабільності коефіцієнта тертя при терті по матеріалу контр-тіла сталі 40Х, підвищення руйнівної напруги при розтягуванні, збереження ударної в'язкості за Шарпі на зразках без надрізу за одночасного збереження заданої межі міцності при стисненні, а також низького коефіцієнта тертя при підвищенні його стабільності. Технічний результат при здійсненні винаходу досягається тим, що запропоновано втулку важільної гальмівної системи рейкового транспорту, виконану з композиційного полімерного антифрикційного матеріалу на основі поліаміду, що містить в якості волокнистого наповнювача вуглецеве волокно або суміш вуглецевого волокна зі скловолокном, при цьому композиційний полімерний антифрикційний матеріал додатково містить хаотично розташовані вуглецеві нанотрубки у вигляді одношарових, багатошарових з кількістю шарів від 2 до 70 або вкладених одна в одну згорнутих у трубку графітових площин, зовнішній діаметр вуглецевих нанотрубок обраний від 0,1 до 100 нм, а їх довжина від 1 до 70 мкм, в якості основи композиційний полімерний антифрикційний матеріал додатково містить суміш поліаміду з 20-40 мас. % поліетіленкапроаміда, при цьому в якості поліаміду основи композиційного полімерного антифрикційного матеріалу використовують поліамід 6, або Капролон в або Ерталон, вміст скловолокна в його суміші з вуглецевим волокном волокнистого наповнювача композиційного полімерного антифрикційного матеріалу обрано від 3,48 до 10,5 мас. %, за такого кількісного вмісту компонентів, мас. %: вуглецеве волокно або суміш вуглецевого волокна зі скловолокном 9,7-42,4, вуглецеві нанотрубки 0,05-0,55, поліамід решта до 100 %. При цьому в якості вуглецевого волокна волокнистого наповнювача композиційний полімерний антифрикційний матеріал містить вуглецеве волокно, отримане з високомолекулярного гідратцелюлозного волокна або з поліакрилонітрильного волокна. При цьому вуглецеве волокно композиційного полімерного антифрикційного матеріалу використовують у вигляді джгута, або рубленого джгута або рубленої стрічки, а скловолокно використовують у вигляді рубленої нитки, при цьому довжина рублених джгута або стрічки вуглецевого волокна і рубленої нитки скловолокна обрана від 1 мм до 48 мм. При цьому втулка важільної гальмівної системи рейкового транспорту переважно виконана із зовнішнім діаметром 30-50 мм, з внутрішнім діаметром 20-40 мм і довжиною 12-150 мм. Серед суттєвих ознак, що характеризують запропоновану втулку важільної гальмівної системи рейкового транспорту, відмітними є: - додатковий вміст у композиційному полімерному антифрикційному матеріалі хаотично розташованих вуглецевих нанотрубок у вигляді одношарових, багатошарових із кількістю шарів від 2 до 70 або вкладених один в одного згорнутих у трубку графітових площин; - вибір зовнішнього діаметра вуглецевих нанотрубок від 0,1 до 100 нм, довжиною від 1 до 70 мкм; - як основу композиційний полімерний антифрикційний матеріал додатково містить суміш поліаміду з 20-40 мас. % поліетиленкапроаміда, при цьому в якості поліаміду основи композиційного полімерного антифрикційного матеріалу використовують поліамід 6, або Капролон В або Ерталон; 1 UA 111127 C2 5 10 15 20 25 30 35 40 45 50 55 - вибір вмісту скловолокна в його суміші з вуглецевим волокном волокнистого наповнювача композиційного полімерного антифрикційного матеріалу від 3,48 до 10,5 мас. %; - вибір такого кількісного вмісту компонентів композиційного полімерного антифрикційного матеріалу втулки, мас. %: вуглецеве волокно або суміш вуглецевого волокна зі скловолокном 9,7-42,4, вуглецеві нанотрубки 0,05-0,55, поліамід решта до 100 %; - вміст в якості вуглецевого волокна волокнистого наповнювача композиційного полімерного антифрикційного матеріалу вуглецевого волокна, отриманого з високомолекулярного гідратцелюлозного волокна або з поліакрилонітрильного волокна; - використання вуглецевого волокна композиційного полімерного антифрикційного матеріалу у вигляді джгута, або рубленого джгута або рубленої стрічки, а скловолокна у вигляді рубленої нитки, при цьому довжина рублених джгута або стрічки вуглецевого волокна і рубленої нитки скловолокна обрана від 1 мм до 48 мм; - переважне виконання втулки важільної гальмівної системи рейкового транспорту із зовнішнім діаметром 30-50 мм, з внутрішнім діаметром 20-40 мм і довжиною 12-150 мм. Експериментальні випробування у важільній гальмівній системі рейкового транспорту пар тертя з використанням запропонованої втулки і контр-тіла зі сталі 40Х з твердістю 32-38 HRC, а потім і натурні ходові випробування штатного комплекту втулок важільної гальмової системи, показали їх високу ефективність. Було встановлено, що підвищений на 16-18 % термін служби втулки важільної гальмівної системи рейкового транспорту, при цьому знос робочого шару ковзання запропонованої втулки при терті по полірованій сталевій парі зі сталі 40Х становив -7 -8 1 × 10 -7 × 10 мкм / км., збережена ударна в'язкість за Шарпі на зразках без надрізу на рівні 2 45-55,8 кДж /м , збережена межа міцності при стисненні на рівні 160-180 МПа за одночасного підвищення руйнівного напруження при розтягуванні до 174-201 МПа. Одночасно встановлено, що запропоновані втулки важільної гальмівної системи рейкового транспорту мають коефіцієнт тертя при терті по полірованій поверхні контр-тіла зі сталі 40Х з твердістю 32-38 HRC в межах 0,11-0,16, при цьому досягнуто підвищення стабільності коефіцієнта тертя до 0,89-0,92. Запропоновані втулки важільної гальмівної системи в парі тертя працездатні з початку натурних ходових випробувань і не вимагають заміни і до теперішнього часу. У таблиці 1 представлені експериментальні склади композиційного полімерного антифрикційного матеріалу на основі поліаміду, використаного для виготовлення запропонованих втулок важільної гальмівної системи рейкового транспорту, а в таблиці 2 показані штатні характеристики втулки важільної гальмівної системи рейкового транспорту. Дослідження ударної в'язкості проводилося на маятниковому копрі за методом Шарпі на зразках типу 2 без надрізу за ГОСТ 4647-80. Дослідження характеристик тертя (характеристики трибології) запропонованих втулок важільної гальмівної системи рейкового транспорту проводилися на машині тертя УМТ 2168. Технологія виготовлення запропонованих втулок важільної гальмівної системи рейкового транспорту різного призначення у формі суцільної втулки або розрізної втулки у вигляді сегментів з робочими поверхнями ковзання не вимагає для свого виготовлення використання специфічного технологічного обладнання і включає в себе лиття під тиском в ливарній машині виробів заданих геометричних форм із композиційного полімерного антифрикційного матеріалу на основі поліаміду. Запропоновані втулки важільної гальмівної системи рейкового транспорту прості в розумінні і не вимагають для своєї ілюстрації надання креслень. Запропоновані втулки важільної гальмівної системи рейкового транспорту мають у порівнянні з втулкою-прототипом збільшений експлуатаційний ресурс за рахунок значного зниження інтенсивності лінійного зношування робочого шару ковзання при терті по полірованій сталевій парі зі сталі 40Х, мають ударну в'язкість за Шарпі на зразках без надрізу на рівні 452 55,8 кДж / м , межу міцності при стисненні на рівні 160-180 МПа і одночасно підвищену руйнівну напругу при розтягуванні до 174-201 МПа. Крім того, запропоновані втулки важільної гальмівної системи рейкового транспорту характеризуються підвищеною стабільністю коефіцієнта тертя при терті по матеріалу контр-тіла сталі 40Х при одночасному збереженні низького коефіцієнта тертя і межі міцності при стисненні. 2 UA 111127 C2 Таблиця 1 Вміст компонентів композиційного полімерного антифрикційного матеріалу на основі поліаміду, використаного для виготовлення втулки важільної гальмівної системи рейкового транспорту № втулки Сполучна поліамід основа Волокнистий наповнювач 1 Поліамід 6 9,7 мас. %. джгут УВ (ВГВ) 2 Поліамід 6 9,7 мас. %. джгут УВ(ПАН) 3 Поліамід 6 4 Поліамід 6 9,7 мас. %. (руб.джгут 1 мм УВ(ВГВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ВГВ) 5 Поліамід 6 9,7 мас. %. (руб.джгут 48 мм УВ(ПАН) 6 Поліамід 6 9,7 мас. %. (руб.дджгут 1 мм УВ(ПАН) 7 Поліамід 6 9,7 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) 8 Поліамід 6 9,7 мас. %. (рубл. стрічка 48 мм УВ(ПАН) 9 Поліамід 6 10 Поліамід 6 11 Поліамід 6 12 Поліамід 6 13 Поліамід 6 14 Поліамід 6 15 Поліамід 6 16 Поліамід 6 17 Поліамід 6 9,7 мас. %.джгут УВ(ВГВ) + 3,48 мас. %.руб. нитка 48 мм СВ) 9,7 мас. %.джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб. джгут 1 мм УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм УВ(ПАН) + 3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. джгут УВ(ВГВ) + 10,5 мас. %.руб.нитка 48 мм СВ) 3 Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 0,05 % одношарові, 30×20×150 100 нм / 70 мкм 0,25 % одношарові, 30×20×12 10 нм / 1 мкм 0,55 % одношарові, 30×20×75 1 нм / 40 мкм 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 0,25 % багатошарові (40 40×30×75 шарів), 10 нм / 40 мкм 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 0,25 % вкладені (40 штук), 50×20×75 10 нм / 40 мкм 0,55 % вкладені (70 штук), 1 нм / 10 мкм 50×20×12 0,05 % одношарові, 100 нм / 70 мкм 0,25 % одношарові, 10 нм / 1 мкм 30×20×150 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 30×20×12 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 0,25 % вкладених (40 штук), 50×20×75 10 нм / 40 мкм UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 9,7 мас. %. джгут УВ(ПАН) 0,55 % вкладених (70 штук), 50×20×12 + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 9,7 мас. %. (руб.джгут 1 мм 0,05 % одношарові, 50×20×150 УВ(ВГВ) 100 нм / 70 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.джгут 48 мм 0,25 % одношарові, 50×20×75 УВ(ВГВ) + 10 нм / 1 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 48 мм 0,55 % одношарові, 50×20×12 УВ(ПАН) + 1 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм 0,05 % багатошарові (2 40×30×150 УВ(ПАН) + шарiв), 10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 9,7 мас. %. (руб.стрiчка 1 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) + шарiв), +10,5 мас. %.руб.нитка 48 мм СВ) 10 нм / 40 мкм 9,7 мас. %. (руб.стрiчка 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ПАН) + шарiв), +10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,05 % вкладених (2 30×20×150 нанотрубки), 100 нм / 70 мкм 24,8 мас. %. джгут УВ(ПАН) 0,25 % вкладених (40 штук), 30×20×12 10 нм / 40 мкм 24,8 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), 30×20×75 УВ(ВГВ) 1 нм / 10 мкм 24,8 мас. %. (руб.джгут 48 мм 0,05 % одношарові, 30×20×150 УВ(ВГВ) 100 нм / 70 мкм 18 Поліамід 6 19 Поліамід 6 20 Поліамід 6 21 Поліамід 6 22 Поліамід 6 23 Поліамід 6 24 Поліамід 6 25 Поліамід 6 26 Поліамід 6 27 Поліамід 6 28 Поліамід 6 29 Поліамід 6 24,8 мас. %. (руб.джгут 48 мм 0,25 % одношарові, УВ(ПАН) 10 нм / 1 мкм 30 Поліамід 6 31 Поліамід 6 32 Поліамід6 33 Поліамід 6 34 Поліамід 6 35 Поліамід 6 24,8 мас. %. (руб.джгут 1 мм 0,55 % одношарові, 30×20×75 УВ(ПАН) 1 нм / 40 мкм 24,8 мас. %. (руб.стрiчка 1 мм 0,05 % багатошарові (2 40×30×150 УВ(ВГВ) шари), 100 нм / 70 мкм 24,8 мас. %. (руб.стрiчка 48 мм 0,25 % багатошарові (40 40 × 30 × УВ(ПАН) шарiв), 75 10 нм / 40 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,55 % багатошарові (70 40×30×12 + 3,48 мас. %.руб.нитка 48 мм шарiв), СВ) 1 нм / 10 мкм 24,8 мас. %. джгут УВ(ПАН) 0,05 % вкладених (2 50×20×150 + 3,48 мас. %.руб.нитка 1 мм СВ) нанотрубки), 100 нм / 70 мкм 24,8 мас. %. (руб.джгут 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) 10 нм / 40 мкм + 3,48 мас. %.руб.нитка 48 мм СВ) 4 30×20×12 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 36 Поліамід 6 37 Поліамід 6 38 Поліамід 6 39 Поліамід 6 40 Поліамід 6 41 Поліамід 6 42 Поліамід 6 43 Поліамід 6 44 Поліамід 6 45 Поліамід 6 46 Поліамід 6 47 Поліамід 6 48 Поліамід 6 49 Поліамід 6 50 Поліамід 6 51 Поліамід 6 52 Поліамід 6 Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 24.8 мас. %. (руб.джгут 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) + 1 нм / 10 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм 0,25 % одношарові, 30×20×12 УВ(ПАН) + 10 нм / 1 мкм 3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм 0,55 % одношарові, 30×20×75 УВ(ВГВ) + 1 нм / 40 мкм +3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм 0,05 % багатошарові (2 40×30×150 УВ(ПАН) + шари), +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,25 % багатошарові (40 40×30×75 + 10,5 мас. %.руб.нитка 48 мм шарiв), СВ) 10 нм / 40 мкм 24,8 мас. %. джгут УВ(ПАН) 0,55 % багатошарові (70 40×30×12 + 10,5 мас. %.руб.нитка 1 мм СВ) шарiв), 1 нм / 10 мкм 24,8 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 24,8 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) + 10 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) + 1 нм / 10 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм 10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм 0,25 % одношарові, 30×20×12 УВ(ВГВ) + 10 нм / 1 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм 0,55 % одношарові, 30×20×75 УВ(ПАН) + 1 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 42,4 мас. %. джгут УВ(ВГВ) 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. джгут УВ(ПАН) 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) шарiв), 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), 100 нм / 70 мкм 5 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 53 Поліамід 6 54 Поліамід 6 55 Поліамід 6 56 Поліамід 6 57 Поліамід 6 58 Поліамід 6 59 Поліамід 6 60 Поліамід 6 61 Поліамід 6 62 Поліамід 6 63 Поліамід 6 64 Поліамід 6 65 Поліамід 6 66 Поліамід 6 67 Поліамід 6 68 Поліамід 6 69 Поліамід 6 70 Поліамід 6 Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 42,4 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) 1 нм / 10 мкм 42,4 мас. %. (руб.стрiчка 1 мм 0,05 % одношарові, 30×20×150 УВ(ВГВ) 100 нм / 70 мкм 42,4 мас. %. (руб.стрiчка 48 мм 0,25 % одношарові, 30×20× 2 УВ(ПАН) 10 нм / 1 мкм 42,4 мас. %. джгут УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) шарiв), + 3,48 мас. %.руб.нитка 48 мм 10 нм / 40 мкм СВ) 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) + шарiв), +3,48 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50×20×150 УВ(ПАН) + нанотрубки), +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % вкладених (40 штук), 50×20× 75 УВ(ПАН) + 10 нм / 40 мкм 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 1 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) + 1 нм / 10 мкм +3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 48 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 42,4 мас. %. джгут УВ(ВГВ) 0,25 % одношарові, 30×20×12 + 10,5 мас. %.руб.нитка 48 мм 10 нм / 1 мкм СВ) 42,4 мас. %. джгут УВ(ПАН) 0,55 % одношарові, 30×20×75 + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,05 % багатошарові (2 40×30×150 УВ(ВГВ) шари), +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 48 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) + шарiв), +10,5 мас. %.руб.нитка 1 мм СВ) 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ПАН) + шарiв), +10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 УВ(ПАН) + нанотрубки), 10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 6 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 71 Поліамід 6 72 Поліамід 6 73 Капролон В 74 Ерталон 75 Капролон В 76 Ерталон 77 Капролон В 78 Ерталон 79 Капролон В 80 Ерталон 81 Капролон В 82 Ерталон 83 Капролон В 84 Ерталон 85 Капролон В 86 Ерталон 87 Капролон В 88 Ерталон Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 42,4 мас. %. (руб.стрiчка 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) + 10 нм / 40 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) + 1 нм / 10 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. джгут УВ(ВГВ) 0,05 % одношарові, 30×20×150 100 нм / 70 мкм 9,7 мас. %. джгут УВ(ПАН) 0,25 % одношарові, 30×20×12 10 нм / 1 мкм 9,7 мас. %. (руб.джгут 1 мм 0,55 % одношарові, 30×20×75 УВ(ВГВ) 1 нм / 40 мкм 9,7 мас. %. (руб.джгут 48 мм 0,05 % багатошарові (2 40×30×150 УВ(ВГВ) шари), 100 нм / 70 мкм 9,7 мас. %. (руб.джгут 48 мм 0,25 % багатошарові (40 40×30×75 УВ(ПАН) шарiв), 10 нм / 40 мкм 9,7 мас. %. (руб.джгут 1 мм 0,55 % багатошарові (70 40×30×12 УВ(ПАН) шарiв), 1 нм / 10 мкм 9,7 мас. %. (руб.стрiчка 1 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), 100 нм / 70 мкм 9,7 мас. %. (руб.стрiчка 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) 10 нм / 40 мкм 9,7 мас. %. джгут УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм УВ(ПАН) + 3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 7 0,55 % вкладених (70 штук), 1 нм / 10 мкм 50×20×12 0,05 % одношарові, 100 нм / 70 мкм 0,25 % одношарові, 10 нм / 1 мкм 30×20×150 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 0,05 % багатошарові шари), 100 нм / 70 мкм 0,25 % багатошарові шарiв), 10 нм / 40 мкм 0,55 % багатошарові шарiв), 1 нм / 10 мкм 0,05 % вкладених нанотрубки), 100 нм / 70 мкм 30×20×12 (2 40×30×150 (40 40×30×75 (70 40×30×12 (2 50×20×150 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 89 Капролон В 90 Ерталон 91 Капролон В 92 Ерталон 93 Капролон В 94 Ерталон 95 Капролон В 96 Ерталон 97 Капролон В 98 Ерталон 99 Капролон В 100 Ерталон Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 9,7 мас. %. джгут УВ(ВГВ) 0,25 % вкладених (40 штук), 50×20×75 + 10,5 мас. %.руб.нитка 48 мм 10 нм / 40 мкм СВ) 9,7 мас. %. джгут УВ(ПАН) 0,55 % вкладених (70 штук), 50×20×12 + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 9,7 мас. %. (руб.джгут 1 мм 0,05 % одношарові, 30×20×150 УВ(ВГВ) 100 нм / 70 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.джгут 48 мм 0,25 % одношарові, 30×20×12 УВ(ВГВ) + 10 нм / 1 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 48 мм 0,55 % одношарові, 30×20×75 УВ(ПАН) + 1 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм 0,05 % багатошарові (2 40×30×150 УВ(ПАН) + шари), 10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 9,7 мас. %. (руб.стрiчка 1 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) + шарiв), +10,5 мас. %.руб.нитка 48 мм СВ) 10 нм / 40 мкм 9,7 мас. %. (руб.стрiчка 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ПАН) + шарiв), +10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 24,8 мас. %. джгут УВ(ПАН) 0,25 % вкладених (40 штук), 50×20×75 10 нм / 40 мкм 24,8 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) 1 нм / 10 мкм 24,8 мас. %. (руб.джгут 48 мм 0,05 % одношарові, 30×20×150 УВ(ВГВ) 100 нм / 70 мкм 101 Капролон В 24,8 мас. %. (руб.джгут 48 мм 0,25 % одношарові, УВ(ПАН) 10 нм / 1 мкм 30×20×12 102 Ерталон 24,8 мас. %. (руб.джгут 1 мм 0,55 % одношарові, УВ(ПАН) 1 нм / 40 мкм 24,8 мас. %. (руб.стрiчка 1 мм 0,05 % багатошарові УВ(ВГВ) шари), 100 нм / 70 мкм 24,8 мас. %. (руб.стрiчка 48 мм 0,25 % багатошарові УВ(ПАН) шарiв), 10 нм / 40 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,55 % багатошарові + 3,48 мас. %.руб.нитка 48 мм шарiв), СВ) 1 нм / 10 мкм 24,8 мас. %. джгут УВ(ПАН) 0,05 % вкладених + 3,48 мас. %.руб.нитка 1 мм СВ) нанотрубки), 100 нм / 70 мкм 30×20×75 103 Капролон В 104 Ерталон 105 Капролон В 106 Ерталон 8 (2 40×30×150 (40 40×30×75 (70 40×30×12 (2 50×20×150 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 107 Капролон В 108 Ерталон 109 Капролон В 110 Ерталон 111 Капролон В 112 Ерталон 113 Капролон В 114 Ерталон 115 Капролон В 116 Ерталон 117 Капролон В 118 Ерталон 119 Капролон В 120 Ерталон 121 Капролон В 122 Ерталон 123 Капролон В Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 24,8 мас. %. (руб.джгут 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) 10 нм / 40 мкм + 3,48 мас. %.руб.нитка 48 мм СВ) 24.8 мас. %. (руб.джгут 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) + 1 нм / 10 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм +3,48 мас.%.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм 0,25 % одношарові, 30×20×12 УВ(ПАН) + 10 нм / 1 мкм 3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм 0,55 % одношарові, 30×20×75 УВ(ВГВ) + 1 нм / 40 мкм +3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм 0,05 % багатошарові (2 40×30×150 УВ(ПАН) + шари), +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм 24,8 мас. %. джгут УВ(ВГВ) 0,25 % багатошарові (40 40×30×75 + 10,5 мас. %.руб.нитка 48 мм шарiв), СВ) 10 нм / 40 мкм 24,8 мас. %. джгут УВ(ПАН) 0,55 % багатошарові (70 40×30×12 + 10,5 мас. %.руб.нитка 1 мм СВ) шарiв), 1 нм / 10 мкм 24,8 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 24,8 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) + 10 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) + 1 нм / 10 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм 10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм 0,25 % одношарові, 30×20×12 УВ(ВГВ) + 10 нм / 1 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм 0,55 % одношарові, 30×20×75 УВ(ПАН) + 1 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 42,4 мас. %. джгут УВ(ВГВ) 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. джгут УВ(ПАН) 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) шарiв), 1 нм / 10 мкм 9 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 124 Ерталон 125 Капролон В 126 Ерталон 127 Капролон В 128 Ерталон 129 Капролон В 130 Ерталон 131 Капролон В 132 Ерталон 133 Капролон В 134 Ерталон 135 Капролон В 136 Ерталон 137 Капролон В 138 Ерталон 139 Капролон В 140 Ерталон 141 Капролон В Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50 × 20 × УВ(ВГВ) нанотрубки), 150 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), 50 × 20 × УВ(ПАН) 1 нм / 10 мкм 12 42,4 мас. %. (руб.стрiчка 1 мм 0,05 % одношарові, 30×20×150 УВ(ВГВ) 100 нм / 70 мкм 42,4 мас. %. (руб.стрiчка 48 мм 0,25 % одношарові, 30×20×12 УВ(ПАН) 10 нм / 1 мкм 42,4 мас. %. джгут УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) шарiв), + 3,48 мас. %.руб.нитка 48 мм 10 нм / 40 мкм СВ) 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) + шарiв), +3,48 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50×20×150 УВ(ПАН) + нанотрубки), +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) + 10 нм / 40 мкм 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 1 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) + 1 нм / 10 мкм +3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 48 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 42,4 мас. %. джгут УВ(ВГВ) 0,25 % одношарові, 30×20×12 + 10,5 мас. %.руб.нитка 48 мм 10 нм / 1 мкм СВ) 42,4 мас. %. джгут УВ(ПАН) 0,55 % одношарові, 30×20×75 + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,05 % багатошарові (2 40×30×150 УВ(ВГВ) шари), +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 48 мм 0,25 % багатошарові (40 40 × 30 × УВ(ВГВ) + шарiв), 75 +10,5 мас. %.руб.нитка 1 мм СВ) 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ПАН) + шарiв), +10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 10 UA 111127 C2 Продовження таблиці 1 № втулки 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) Ерталон 42,4 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 УВ(ПАН) + нанотрубки), 10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм Капролон В 42,4 мас. %. (руб.стрiчка 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) + 10 нм / 40 мкм +10,5 мас. %.руб.нитка 48 мм СВ) Ерталон 42,4 мас. %. (руб.стрiчка 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) + 1 нм / 10 мкм +10,5 мас. %.руб.нитка 1 мм СВ) Поліамід 6 + 9,7 мас. %. джгут УВ(ВГВ) 0,05 % одношарові, 30×20×150 20 мас. % 100 нм / 70 мкм ПЕКА Поліамід 6 + 9,7 мас. %. джгут УВ(ПАН) 0,25 % одношарові, 30×20×12 30 мас. % 10 нм / 1 мкм ПЕКА Поліамід 6 + 9,7 мас. %. (руб.джгут 1 мм 0,55 % одношарові, 30×20×75 40 мас. % УВ(ВГВ) 1 нм / 40 мкм ПЕКА Капролон В + 9,7 мас. %. (руб.джгут 48 мм 0,05 % багатошарові (2 40×30×150 20 мас. % УВ(ВГВ) шари), ПЕКА 100 нм / 70 мкм Капролон В + 9,7 мас. %. (руб.джгут 48 мм 0,25 % багатошарові (40 40×30×75 30 мас. % УВ(ПАН) шарiв), ПЕКА 10 нм / 40 мкм Капролон В + 9,7 мас. %. (руб.джгут 1 мм 0,55 % багатошарові (70 40×30×12 40 мас. % УВ(ПАН) шарiв), ПЕКА 1 нм / 10 мкм Ерталон + 9,7 мас. %. (руб.стрiчка 1 мм 0,05 % вкладених (2 50×20×150 20 мас. % УВ(ВГВ) нанотрубки), ПЕКА 100 нм / 70 мкм Ерталон + 9,7 мас. %. (руб.стрiчка 48 мм 0,25 % вкладених (40 штук), 50×20×75 30 мас. % УВ(ПАН) 10 нм / 40 мкм ПЕКА Ерталон + 9,7 мас. %. джгут УВ(ВГВ) 0,55 % вкладених (70 штук), 50×20×12 40 мас. % + 3,48 мас. %.руб.нитка 48 мм 1 нм / 10 мкм ПЕКА СВ) Поліамід 6 + 9,7 мас. %. джгут УВ(ПАН) 0,05 % одношарові, 30×20×150 20 мас. % + 3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм ПЕКА Поліамід 6 + 9,7 мас. %. (руб.джгут 1 мм 0,25 % одношарові, 30×20×12 30 мас. % УВ(ВГВ) 10 нм / 1 мкм ПЕКА + 3,48 мас. %.руб.нитка 48 мм СВ) Поліамід 6 + 9,7 мас. %. (руб.джгут 48 мм 0,55 % одношарові, 30×20×75 40 мас. % УВ(ВГВ) + 1 нм / 40 мкм ПЕКА +3,48 мас. %.руб.нитка 1 мм СВ) Капролон В + 9,7 мас. %. (руб.джгут 48 мм 0,05 % багатошарові (2 40×30×150 20 мас. % УВ(ПАН) + шари), ПЕКА +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм Капролон В + 9,7 мас. %. (руб.джгут 1 мм 0,25 % багатошарові (40 40×30×75 30 мас. % УВ(ПАН) + шарiв), ПЕКА 3,48 мас. %.руб.нитка 48 мм СВ) 10 нм / 40 мкм Сполучна поліамід основа 11 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 159 Капролон В + 40 мас. % ПЕКА 160 Ерталон + 20 мас. % ПЕКА 161 Ерталон + 30 мас. % ПЕКА 162 Ерталон + 40 мас. % ПЕКА 163 Поліамід 6 + 20 мас. % ПЕКА 164 Поліамід 6 + 30 мас. % ПЕКА 165 Поліамід 6 + 40 мас. % ПЕКА 166 Капролон В + 20 мас. % ПЕКА 167 Капролон В + 30 мас. % ПЕКА 168 Капролон В + 40 мас. % ПЕКА 169 Ерталон + 20 мас. % ПЕКА 170 Ерталон + 30 мас. % ПЕКА 171 Ерталон + 40 мас. % ПЕКА 172 Поліамід 6 + 20 мас. % ПЕКА 173 Поліамід 6 + 30 мас. % ПЕКА 174 Поліамід 6 + 40 мас. % ПЕКА 175 Капролон В + 20 мас. % ПЕКА Волокнистий наповнювач Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 0,25 % вкладених (40 штук), 50×20×75 10 нм / 40 мкм 9,7 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. джгут УВ(ВГВ) + 10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. джгут УВ(ПАН) 0,55 % вкладених (70 штук), + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 9,7 мас. %. (руб.джгут 1 мм УВ(ВГВ) +10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ВГВ) + +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 48 мм УВ(ПАН) + +10,5 мас. %.руб.нитка 1 мм СВ) 9,7 мас. %. (руб.джгут 1 мм УВ(ПАН) + 10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) + +10,5 мас. %.руб.нитка 48 мм СВ) 9,7 мас. %. (руб.стрiчка 48 мм УВ(ПАН) + +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. джгут УВ(ВГВ) 24,8 мас. %. джгут УВ(ПАН) 50×20×12 0,05 % одношарові, 100 нм / 70 мкм 30×20×150 0,25 % одношарові, 10 нм / 1 мкм 30×20×12 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 0,25 % вкладених (40 штук), 50×20×75 10 нм / 40 мкм 24,8 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), УВ(ВГВ) 1 нм / 10 мкм 50×20×12 24,8 мас. %. (руб.джгут 48 мм 0,05 % одношарові, УВ(ВГВ) 100 нм / 70 мкм 30×20×150 24,8 мас. %. (руб.джгут 48 мм 0,25 % одношарові, УВ(ПАН) 10 нм / 1 мкм 30×20×12 24,8 мас. %. (руб.джгут 1 мм 0,55 % одношарові, УВ(ПАН) 1 нм / 40 мкм 30×20×75 24,8 мас. %. (руб.стрiчка 1 мм 0,05 % багатошарові УВ(ВГВ) шари), 100 нм / 70 мкм 12 (2 40×30×150 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 176 Капролон В + 30 мас. % ПЕКА 177 Капролон В + 40 мас. % ПЕКА 178 Ерталон + 20 мас. % ПЕКА 179 Ерталон + 30 мас. % ПЕКА 180 Ерталон + 40 мас. % ПЕКА 181 Поліамід 6 + 20 мас. % ПЕКА 182 Поліамід 6 + 30 мас. % ПЕКА 183 Поліамід 6 + 40 мас. % ПЕКА 184 Капролон В + 20 мас. % ПЕКА 184 Капролон В + 30 мас. % ПЕКА 186 Капролон В + 40 мас. % ПЕКА 187 Ерталон + 20 мас. % ПЕКА 188 Ерталон + 30 мас. % ПЕКА 189 Ерталон + 40 мас. % ПЕКА 190 Поліамід 6 + 20 мас. % ПЕКА 191 Поліамід 6 + 30 мас. % ПЕКА 192 Поліамід 6 + 40 мас. % ПЕКА Волокнистий наповнювач 24,8 мас. %. (руб.стрiчка 48 мм УВ(ПАН) 24,8 мас. %. джгут УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 24.8 мас. %. (руб.джгут 48 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм УВ(ПАН) + 3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм УВ(ВГВ) + +3,48 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм УВ(ПАН) + +3,48 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. джгут УВ(ВГВ) + 10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. джгут УВ(ПАН) + 10,5 мас. %.руб.нитка 1 мм СВ) Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 0,05 % вкладених (2 50×20×150 нанотрубки), 100 нм / 70 мкм 0,25 % вкладених (40 штук), 50×20×75 10 нм / 40 мкм 0,55 % вкладених (70 штук), 1 нм / 10 мкм 50×20×12 0,05 % одношарові, 100 нм / 70 мкм 30×20×150 0,25 % одношарові, 10 нм / 1 мкм 30×20×12 0,55 % одношарові, 1 нм / 40 мкм 30×20×75 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 0,55 % багатошарові (70 40×30×12 шарiв), 1 нм / 10 мкм 24,8 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм 24,8 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ВГВ) + 10 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 48 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ПАН) + 1 нм / 10 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 24,8 мас. %. (руб.джгут 1 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм 10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 1 мм 0,25 % одношарові, 30×20×12 УВ(ВГВ) + 10 нм / 1 мкм +10,5 мас. %.руб.нитка 48 мм СВ) 24,8 мас. %. (руб.стрiчка 48 мм 0,55 % одношарові, 30×20×75 УВ(ПАН) + 1 нм / 40 мкм +10,5 мас. %.руб.нитка 1 мм СВ) 13 UA 111127 C2 Продовження таблиці 1 № втулки Сполучна поліамід основа 193 Капролон В + 20 мас. % ПЕКА 194 Капролон В + 30 мас. % ПЕКА 195 Капролон В + 40 мас. % ПЕКА 196 Ерталон + 20 мас. % ПЕКА 197 Ерталон + 30 мас. % ПЕКА 198 Ерталон + 40 мас. % ПЕКА 199 Поліамід 6 + 20 мас. % ПЕКА 200 Поліамід 6 + 30 мас. % ПЕКА 201 Поліамід 6 + 40 мас. % ПЕКА 202 Капролон В + 20 мас. % ПЕКА 203 Капролон В + 30 мас. % ПЕКА 204 Капролон В + 40 мас. % ПЕКА 205 Ерталон + 20 мас. % ПЕКА 206 Ерталон + 30 мас. % ПЕКА 207 Ерталон + 40 мас. % ПЕКА 208 Поліамід 6 + 20 мас. % ПЕКА 209 Поліамід 6 + 30 мас. % ПЕКА Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) 42,4 мас. %. джгут УВ(ВГВ) 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. джгут УВ(ПАН) 0,25 % багатошарові (40 40×30×75 шарiв), 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) шарiв), 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50×20×150 УВ(ВГВ) нанотрубки), 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 48 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) 10 нм / 40 мкм 42,4 мас. %. (руб.джгут 1 мм 0,55 % вкладених (70 штук), УВ(ПАН) 1 нм / 10 мкм 50×20×12 42,4 мас. %. (руб.стрiчка 1 мм 0,05 % одношарові, УВ(ВГВ) 100 нм / 70 мкм 30×20×150 42,4 мас. %. (руб.стрiчка 48 мм 0,25 % одношарові, УВ(ПАН) 10 нм / 1 мкм 30×20×12 42,4 мас. %. джгут УВ(ВГВ) + 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. джгут УВ(ПАН) + 3,48 мас. %.руб.нитка 1 мм СВ) 30×20×75 0,55 % одношарові, 1 нм / 40 мкм 0,05 % багатошарові (2 40×30×150 шари), 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % багатошарові (40 40×30×75 УВ(ВГВ) шарiв), + 3,48 мас. %.руб.нитка 48 мм 10 нм / 40 мкм СВ) 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 УВ(ВГВ) + шарiв), +3,48 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм 42,4 мас. %. (руб.джгут 48 мм 0,05 % вкладених (2 50×20×150 УВ(ПАН) + нанотрубки), +3,48 мас. %.руб.нитка 1 мм СВ) 100 нм / 70 мкм 42,4 мас. %. (руб.джгут 1 мм 0,25 % вкладених (40 штук), 50×20×75 УВ(ПАН) + 10 нм / 40 мкм 3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 1 мм 0,55 % вкладених (70 штук), 50×20×12 УВ(ВГВ) + 1 нм / 10 мкм +3,48 мас. %.руб.нитка 48 мм СВ) 42,4 мас. %. (руб.стрiчка 48 мм 0,05 % одношарові, 30×20×150 УВ(ПАН) + 100 нм / 70 мкм +3,48 мас. %.руб.нитка 1 мм СВ) 42,4 мас. %. джгут УВ(ВГВ) 0,25 % одношарові, 30×20×12 + 10,5 мас. %.руб.нитка 48 мм 10 нм / 1 мкм СВ) 14 UA 111127 C2 Продовження таблиці 1 № втулки 210 211 212 213 214 215 216 5 Вміст УНТ, (мас. %), Розмір вид вуглецевих нанотрубок, Волокнистий наповнювач втулки, їх зовнішній діаметр (нм) / і мм довжина (мкм) Поліамід 6 + 42,4 мас. %. джгут УВ(ПАН) 0,55 % одношарові, 30×20×75 40 мас. % + 10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 40 мкм ПЕКА Капролон В + 42,4 мас. %. (руб.джгут 1 мм 0,05 % багатошарові (2 40×30×150 20 мас. % УВ(ВГВ) шари), ПЕКА +10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм Капролон В + 42,4 мас. %. (руб.джгут 48 мм 0,25 % багатошарові (40 40×30×75 30 мас. % УВ(ВГВ) + шарiв), ПЕКА +10,5 мас. %.руб.нитка 1 мм СВ) 10 нм / 40 мкм Капролон В + 42,4 мас. %. (руб.джгут 48 мм 0,55 % багатошарові (70 40×30×12 40 мас. % УВ(ПАН) + шарiв), ПЕКА +10,5 мас. %.руб.нитка 1 мм СВ) 1 нм / 10 мкм Ерталон + 42,4 мас. %. (руб.джгут 1 мм 0,05 % вкладених (2 50×20×150 20 мас. % УВ(ПАН) + нанотрубки), ПЕКА 10,5 мас. %.руб.нитка 48 мм СВ) 100 нм / 70 мкм Ерталон + 42,4 мас. %. (руб.стрiчка 1 мм 0,25 % вкладених (40 штук), 50×20×75 30 мас. % УВ(ВГВ) + 10 нм / 40 мкм ПЕКА +10,5 мас. %.руб.нитка 48 мм СВ) Ерталон + 42,4 мас. %. (руб.стрiчка 48 мм 0,55 % вкладених (70 штук), 50×20×12 40 мас. % УВ(ПАН) + 1 нм / 10 мкм ПЕКА +10,5 мас. %.руб.нитка 1 мм СВ) Сполучна поліамід основа Скорочення: - мас. %. - масові відсотки, - УВ (ВГЦ) - вуглецеве волокно з високомолекулярного гідратцелюлозного волокна, - УВ (ПАН) - вуглецеве волокно з поліакрилонітрильного волокна, - СВ - скловолокно, - УНТ - вуглецеві нанотрубки, - ПЕКА – поліетиленкапроамід. Таблиця 2 Штатні характеристики втулки важільної гальмівної системи рейкового транспорту № втул-ки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Знос робочого шару втулки, мкм / км -7 1×10 -8 7×10 -8 8×10 -8 9×10 -8 7×10 -8 8×10 -8 8×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -7 1×10 -8 8×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,13 0,13 0,11 0,13 0,12 0,13 0,13 0,13 0,11 0,12 0,11 0,12 0,13 0,12 0,89 0,91 0,92 0,92 0,90 0,90 0,92 0,90 0,89 0,92 0,90 0,91 0,92 0,89 50 48 49 49 45 46 47 55,8 48 46 49 45 48 49 10 15 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 174 183 179 196 189 201 178 198 176 179 187 184 189 200 160 169 175 160 168 170 175 169 165 166 169 174 167 175 UA 111127 C2 Продовження таблиці 2 № втул-ки 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 Знос робочого шару втулки, мкм / км -8 7×10 -8 8×10 -8 7×10 -7 1×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -7 1×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 9×10 -8 7×10 -8 8×10 -7 1×10 -8 8×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 5×10 -8 3×10 -8 4×10 -8 4×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 4×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,13 0,12 0,11 0,12 0,13 0,11 0,12 0,13 0,13 0,12 0,12 0,13 0,12 0,12 0,13 0,11 0,12 0,13 0,13 0,13 0,11 0,12 0,13 0,13 0,11 0,12 0,13 0,12 0,12 0,13 0,12 0,13 0,11 0,12 0,13 0,12 0,12 0,11 0,13 0,12 0,11 0,13 0,12 0,11 0,13 0,12 0,13 0,12 0,12 0,11 0,90 0,91 0,92 0,89 0,90 0,91 0,92 0,90 0,89 0,92 0,92 0,91 0,89 0,91 0,90 0,92 0,89 0,92 0,90 0,91 0,91 0,90 0,89 0,92 0,90 0,92 0,91 0,89 0,92 0,90 0,92 0,89 0,90 0,91 0,92 0,89 0,90 0,89 0,89 0,92 0,91 0,92 0,89 0,92 0,90 0,91 0,89 0,90 0,90 0,91 47 55,8 49 48 50 45 47 50 55,8 48 46 49 50 55,8 49 50 48 47 50 49 48 50 45 55,8 48 50 48 45 50 50 46 55,8 47 50 49 48 50 49 50 49 48 55,8 50 49 46 48 47 50 50 48 16 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 201 192 197 186 177 179 185 189 199 187 190 195 186 195 199 178 201 189 197 186 177 200 197 186 177 179 185 189 199 187 190 195 186 195 185 189 199 187 197 186 177 195 200 179 189 185 189 199 187 193 168 168 174 173 168 166 169 166 169 169 168 169 169 166 164 169 175 164 161 170 172 172 164 160 174 175 165 164 167 167 163 163 169 172 171 175 160 168 170 175 168 170 175 169 165 169 166 164 169 175 UA 111127 C2 Продовження таблиці 2 № втул-ки 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 92 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 Знос робочого шару втулки, мкм / км -8 4×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 4×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 5×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 4×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 5×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 8×10 -8 5×10 -8 3×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,13 0,12 0,12 0,11 0,13 0,13 0,12 0,13 0,12 0,11 0,12 0,13 0,11 0,12 0,13 0,11 0,13 0,12 0,12 0,13 0,11 0,13 0,12 0,11 0,12 0,12 0,11 0,11 0,12 0,12 0,13 0,11 0,12 0,13 0,11 0,12 0,12 0,13 0,11 0,12 0,12 0,13 0,13 0,11 0,13 0,12 0,12 0,11 0,11 0,13 0,92 0,90 0,89 0,92 0,90 0,91 0,92 0,90 0,89 0,92 0,90 0,90 0,89 0,89 0,92 0,91 0,89 0,92 0,90 0,89 0,92 0,91 0,90 0,89 0,90 0,92 0,91 0,89 0,92 0,90 0,89 0,92 0,91 0,90 0,89 0,90 0,92 0,90 0,89 0,92 0,91 0,89 0,92 0,89 0,89 0,90 0,91 0,92 0,90 0,90 49 50 45 50 47 46 49 50 49 48 49 55,8 48 49 47 49 48 50 49 48 55,8 50 48 50 48 55,8 50 48 50 49 53 49 50 48 46 49 50 52 47 48 50 49 48 49 48 49 55,8 48 49 50 17 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 200 197 186 177 179 185 189 199 187 190 195 186 195 201 197 186 177 188 191 197 186 177 179 185 189 199 187 190 195 186 195 195 186 195 188 185 189 199 187 188 197 186 177 179 184 186 178 185 189 199 164 161 170 172 172 175 160 168 170 175 170 164 168 170 175 169 169 166 164 169 175 164 161 170 172 172 175 160 168 170 175 169 169 166 164 169 175 164 161 170 172 172 169 175 164 169 166 164 169 175 UA 111127 C2 Продовження таблиці 2 № втул-ки 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 Знос робочого шару втулки, мкм / км -8 9×10 -8 8×10 -8 7×10 -8 8×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 4×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 5×10 -8 3×10 -8 9×10 -8 8×10 -8 7×10 8 8×10-7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 9×10 -8 8×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 3×10 -8 9×10 -8 8×10 -8 3×10 -8 9×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,12 0,13 0,13 0,11 0,12 0,12 0,13 0,12 0,11 0,13 0,12 0,12 0,11 0,13 0,12 0,12 0,12 0,13 0,11 0,11 0,12 0,13 0,12 0,12 0,13 0,12 0,12 0,13 0,13 0,11 0,13 0,11 0,11 0,12 0,12 0,13 0,12 0,11 0,13 0,11 0,13 0,12 0,13 0,13 0,13 0,11 0,12 0,13 0,11 0,12 0,92 0,89 0,90 0,91 0,92 0,90 0,89 0,92 0,91 0,89 0,90 0,92 0,91 0,89 0,92 0,90 0,91 0,89 0,90 0,92 0,91 0,89 0,92 0,90 0,89 0,92 0,91 0,90 0,91 0,89 0,91 0,89 0,91 0,89 0,92 0,89 0,89 0,90 0,91 0,92 0,90 0,90 0,92 0,89 0,90 0,91 0,92 0,90 0,89 0,92 51 48 50 49 50 47 46 50 49 48 55,8 50 49 47 50 49 50 49 48 49 48 50 49 47 46 55,8 52 48 49 50 49 50 55,8 47 50 49 48 50 49 50 49 48 55,8 50 49 46 48 47 50 50 18 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 187 177 181 197 186 177 179 188 197 186 177 179 185 189 199 187 190 195 186 195 178 180 185 189 199 187 182 190 187 186 197 186 177 197 186 177 179 185 189 199 187 190 195 186 195 192 186 195 197 186 164 161 170 172 172 169 175 164 175 160 168 170 175 168 170 163 168 170 175 169 166 168 170 175 169 175 160 168 170 175 170 175 169 172 171 175 160 168 170 175 168 170 175 169 165 169 166 164 169 175 UA 111127 C2 Продовження таблиці 2 № втул-ки 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 Знос робочого шару втулки, мкм / км -8 5×10 -8 3×10 -8 9×10 -8 8×10 -8 3×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 5×10 -8 3×10 -8 9×10 -8 8×10 -8 8×10 -8 7×10 -8 8×10 -8 3×10 -8 9×10 -8 8×10 -8 7×10 -8 9×10 -8 5×10 -8 3×10 -8 8×10 -8 7×10 -8 8×10 -8 3×10 -7 1×10 -8 8×10 -8 7×10 -8 9×10 -8 5×10 -8 3×10 -8 9×10 -8 8×10 -8 3×10 -8 9×10 -8 8×10 -8 7×10 -8 8×10 -8 5×10 -8 3×10 -8 9×10 -8 8×10 -8 3×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,12 0,13 0,12 0,11 0,13 0,11 0,11 0,13 0,12 0,11 0,13 0,12 0,13 0,13 0,13 0,11 0,11 0,12 0,12 0,13 0,12 0,11 0,13 0.11 0,11 0,11 0,13 0,12 0,11 0,13 0,12 0,13 0,13 0,13 0,11 0,11 0,13 0,12 0,11 0,12 0,12 0,13 0,12 0,11 0,13 0,11 0,13 0,12 0,13 0,13 0,91 0,89 0,90 0,92 0,91 0,91 0,89 0,91 0,89 0,89 0,90 0,91 0,89 0,89 0,90 0,91 0,89 0,89 0,90 0,91 0,89 0,90 0,92 0,92 0,91 0,89 0,91 0,91 0,89 0,92 0,89 0,89 0,90 0,91 0,92 0,90 0,90 0,92 0,89 0,90 0,91 0,92 0,90 0,89 0,92 0,91 0,89 0,90 0,92 0,91 48 49 50 45 50 47 46 49 50 52 47 48 50 49 48 49 48 49 55,8 48 49 50 51 48 50 49 50 47 46 50 49 48 50 49 50 49 48 55,8 50 49 46 48 47 50 50 48 49 50 45 50 19 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 177 191 186 197 186 177 179 185 189 199 187 190 197 186 177 197 186 177 197 186 177 179 185 189 199 187 190 195 186 195 197 186 177 197 186 177 197 186 177 179 185 189 199 186 189 197 186 177 194 179 164 169 168 169 169 166 164 169 175 164 161 170 172 172 164 160 174 175 165 164 167 167 169 168 169 169 166 164 169 175 164 161 170 172 172 164 160 174 175 165 164 167 167 168 170 175 169 165 169 166 UA 111127 C2 Продовження таблиці 2 № втул-ки 213 214 215 216 Знос робочого шару втулки, мкм / км -7 1×10 -8 8×10 -8 7×10 -8 9×10 Коефіціент тертя по сталі 40 Х Стабільність коефіцієнта тертя Ударна в'язкість, 2 кДж / м 0,13 0,11 0,11 0,13 0,89 0,89 0,90 0,91 47 46 49 50 Межа міцності Межа міцності при розтягуванні, при стисненні, МПа МПа 185 189 199 201 164 169 175 164 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Втулка важільної гальмівної системи рейкового транспорту, виконана з композиційного полімерного антифрикційного матеріалу на основі поліаміду, що містить як волокнистий наповнювач вуглецеве волокно або суміш вуглецевого волокна зі скловолокном, яка відрізняється тим, що композиційний полімерний антифрикційний матеріал додатково містить хаотично розташовані вуглецеві нанотрубки у вигляді одношарових або багатошарових з кількістю шарів від 2 до 70 або вкладених одна в одну згорнутих у трубку графітових площин, зовнішній діаметр вуглецевих нанотрубок вибраний від 0,1 до 100 нм, а їх довжина від 1 до 70 мкм, як основу композиційний полімерний антифрикційний матеріал додатково містить суміш поліаміду з 20-40 мас. % поліетиленкапроаміду, при цьому як поліамід основи композиційного полімерного антифрикційного матеріалу використовують поліамід 6 або Капролон В, або Ерталон, вміст скловолокна в його суміші з вуглецевим волокном волокнистого наповнювача композиційного полімерного антифрикційного матеріалу вибрано від 3,48 до 10,5 мас. %, за такого кількісного вмісту компонентів, мас. %: вуглецеве волокно або суміш вуглецевого волокна зі скловолокном 9,7-42,4 вуглецеві нанотрубки 0,05-0,55 поліамід решта до 100 %. 2. Втулка за п. 1, яка відрізняється тим, що як вуглецеве волокно волокнистого наповнювача композиційний полімерний антифрикційний матеріал містить вуглецеве волокно, отримане з високомолекулярного гідратцелюлозного волокна або з поліакрилонітрильного волокна. 3. Втулка за п. 1, яка відрізняється тим, що вуглецеве волокно композиційного полімерного антифрикційного матеріалу використовують у вигляді джгута або рубленого джгута, або рубленої стрічки, а скловолокно використовують у вигляді рубленої нитки, при цьому довжина рублених джгута або стрічки вуглецевого волокна і рубленої нитки скловолокна вибрана від 1 до 48 мм. 4. Втулка за п. 1, яка відрізняється тим, що переважно виконана із зовнішнім діаметром 3050 мм, внутрішнім діаметром 20-40 мм і довжиною 12-150 мм. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20
